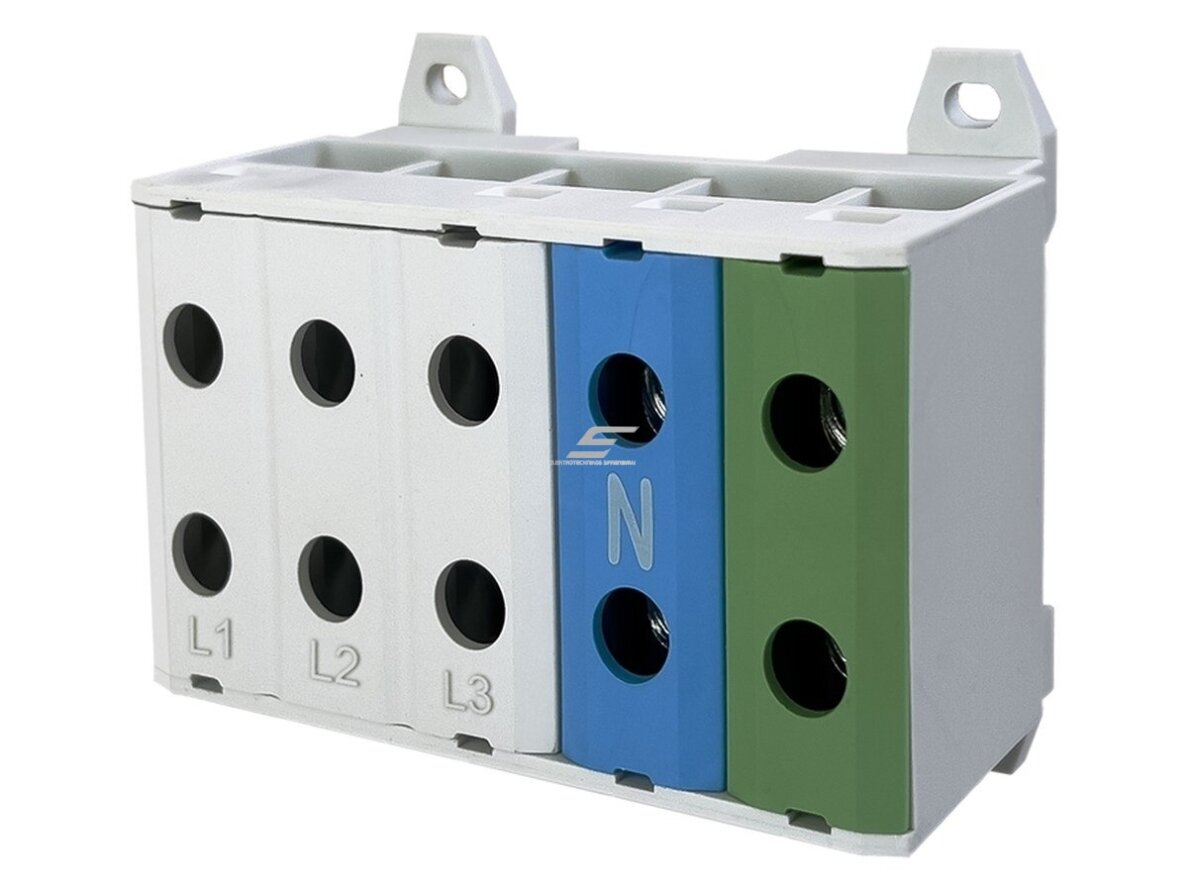

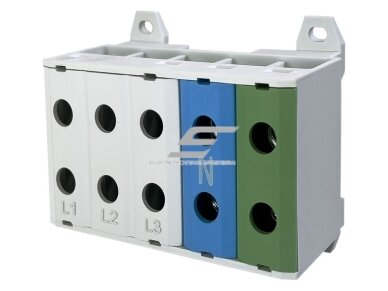

  • Nauja prekė   Galios paskirstymo gnybtų blokas | 3P+N+PE | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | Promfactor Baltic | FT503500

    Galios paskirstymo gnybtų blokas | 3P+N+PE | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | Promfactor Baltic | FT503500

    Kodas: FT503500
    Pasiteirauti apie prekę
    Kaina 7.84 € su PVM
    ( 6.48 € be PVM )

    Promfactor Baltic FT503500 – 3P+N+PE gnybtų blokas 135/120 A, 1000 V AC / 1500 V DC, 10 kontaktų, Cu 2,5–35 / Al 2,5–35 mm², trifazei linijai ant DIN bėgelio.

  • Prekės aprašymas

    Galios paskirstymo gnybtų blokas | 3P+N+PE | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | Promfactor Baltic | FT503500

    FT503500 – Promfactor Baltic FT serijos penkių polių (3P+N+PE) galios paskirstymo gnybtų blokas trifazei linijai: 10 kontaktų, Cu 2,5–35 mm², Al 2,5–35 mm², vardinė srovė 135 A (Cu) / 120 A (Al), vardinė įtampa 1000 V AC / 1500 V DC. Blokas montuojamas ant 35×7,5 mm DIN bėgelio arba montavimo plokštės.

    Pagrindinė mintis:
    Vienas blokas sujungia visas trifazės linijos gyslas – tris fazes, neutralę ir apsauginį laidininką. Kiekvienas iš 5 polių turi 2 kontaktus: vienoje pusėje jungiamas įeinantis, kitoje – išeinantis laidas, o aliuminio lydinio spaustukai priima ir Cu, ir Al gyslas.
    Vardinė srovė (Cu/Al)
    135 A (Cu) / 120 A (Al)
    Vardinė įtampa
    1000 V AC / 1500 V DC
    Skerspjūvis
    Cu 2,5–35 mm² / Al 2,5–35 mm²
    Poliai / kontaktai
    3P+N+PE, 10 kontaktų

    Veikimo principas

    FT503500 užkabinamas ant 35×7,5 mm DIN bėgelio arba prisukamas prie montavimo plokštės. Gyslos nuizoliuojamos pagal spaustuko gylį; aliumininės gyslos nuvalomos nuo oksido ir padengiamos kontaktine pasta, tada įvedamos į spaustukus ir priveržiamos gamintojo nurodytu momentu: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).

    Penki poliai (L1, L2, L3, N, PE) turi po 2 kontaktus, iš viso 10. Vardinė srovė – 135 A (Cu) / 120 A (Al), vardinė įtampa – 1000 V AC / 1500 V DC, korpusas iš poliamido PA66, apsaugos laipsnis IP20.

    Rezultatas – visa trifazė linija su N ir PE prijungiama vienu bloku: mažiau atskirų gnybtų, aiškus polių išdėstymas ir lengvai patikrinamos jungtys.

    Kuo naudingas FT503500?
    Vienas 3P+N+PE blokas vietoje penkių atskirų gnybtų: 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC, Cu 2,5–35 mm² / Al 2,5–35 mm² – greitesnis trifazės linijos prijungimas ir tvarkingesnis skydas.

    Techninės specifikacijos

    Prekės tipas Galios paskirstymo (sujungimo) gnybtų blokas
    Gamintojas / kodas Promfactor Baltic / FT503500
    Serija FT
    Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    Polių skaičius 3P+N+PE (5)
    Kontaktų skaičius 10
    Vardinė įtampa (Un) 1000 V AC / 1500 V DC
    Vardinė srovė (In) 135 A (Cu) / 120 A (Al)
    Variniai laidininkai (Cu) 2,5–35 mm²
    Aliumininiai laidininkai (Al) 2,5–35 mm²
    Varžtų priveržimo momentas 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²)
    Korpuso medžiaga Poliamidas PA66
    Spaustukų medžiaga Aliuminio lydinys
    Apsaugos laipsnis IP20
    Montavimas 35×7,5 mm DIN bėgelis arba montavimo plokštė
    Darbinė padėtis Bet kokia
    Aukštis virš jūros lygio iki 2000 m
    Darbinė temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Svoris 115 g

    Pagrindinės funkcijos

    • 3P+N+PE viename bloke – visos penkios trifazės linijos gyslos prijungiamos vienu gaminiu.
    • 10 kontaktų – kiekvienas polius turi įėjimo ir išėjimo spaustuką – linija perduodama toliau be papildomų jungčių.
    • Cu ir Al laidininkai – varinės 2,5–35 mm² ir aliumininės 2,5–35 mm² gyslos.
    • Vardinė srovė ir įtampa – 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC.
    • Varžtinis spaustukas – priveržimo momentas 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).
    • Dvejopas montavimas – ant 35×7,5 mm DIN bėgelio arba montavimo plokštės.
    • Bet kokia darbinė padėtis – bloką galima statyti taip, kaip patogiau atvesti kabelį.
    • Standartai – IEC/EN 60947-7-1, IEC/EN 61238-1.

    Kur naudojamas?

    • Individualių namų trifaziai įvadiniai skydai
    • Butų ir laiptinių poskydžių maitinimas
    • Saulės elektrinių kintamosios srovės skydai
    • Elektromobilių įkroviklių trifazės linijos
    • Šilumos siurblių ir katilinių maitinimas
    • Laikinieji statybvietės skydai
    • Aliumininių kabelių iki 35 mm² pajungimas

    Naudojimas pagal poreikį

    Individualių namų trifazių įvadų montuotojui.
    Penki poliai viename bloke su Cu/Al 2,5–35 mm² tinka L1, L2, L3, N ir PE įvado gysloms iki 35 mm².
    Butų ir laiptinių poskydžių elektrikui.
    135/120 A blokas leidžia vienoje vietoje perduoti trifazę liniją su N ir PE į kitą poskydį.
    Saulės elektrinių AC pusės montuotojui.
    Trifazio inverterio išėjimas su N ir PE prijungiamas vienu 3P+N+PE bloku ant DIN bėgelio.

    Praktinis panaudojimas

    Jeigu į namo skydą atvestas 5×25 mm² varinis trifazis įvado kabelis, tada FT503500 (3P+N+PE, 135 A (Cu) / 120 A (Al), Cu 2,5–35 mm² / Al 2,5–35 mm²) prijungia visas penkias gyslas viename bloke, o spaustukai priveržiami pagal skerspjūvį: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).

    Pritaikymo gidas: kaip naudojamas praktikoje

    FT503500 naudojamas visur, kur trifazę liniją su N ir PE reikia prijungti viename taške:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Trifazis įvadinis skydas Įvado kabelis 5 gyslos iki 35 mm² L1, L2, L3, N ir PE sujungti viename bloke Al gyslas nuvalykite ir patepkite kontaktine pasta
    Poskydžio maitinimas Trifazė linija su N ir PE Linija perduodama į poskydį Polius pažymėkite pagal projektą
    Inverterio ar įkroviklio skydas Trifazio įrenginio kabelis Tvarkingas įrenginio prijungimas Srovė neturi viršyti 135 A (Cu) / 120 A (Al)
    Montavimo plokštė FT503500 be DIN bėgelio Tvirtas bloko pritvirtinimas Patikrinkite priveržimą po pirmos apkrovos

    Kaip parinkti FT serijos gnybtų bloką

    Skerspjūvis (Cu / Al), poliai, In Rekomenduojamas modelis
    Cu/Al 2,5–35 mm², 3P+N+PE, 135/120 A FT503500 (penkių polių blokas trifazei linijai) ← šis modelis
    Cu 2,5–50 / Al 6–50 mm², 3P+N+PE, 160/145 A FT505000 (penkių polių blokas trifazei linijai)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, mėlynas, 135/120 A FT1035N (1P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, geltonai žalias, 135/120 A FT1035G (1P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, pilkas, 135/120 A FT1035F (1P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, mėlynas, 160/145 A FT1050N (1P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, geltonai žalias, 160/145 A FT1050G (1P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, pilkas, 160/145 A FT1050F (1P, L grandinei)
    Taisyklė: trifazei linijai su N ir PE rinkitės 3P+N+PE bloką pagal didžiausią gyslą (FT503500 – iki 35 mm², FT505000 – iki 50 mm²); jei grandinės atskirtos spalvomis ar reikia kito polių skaičiaus – FT1035/FT1050 1P, 2P ar 3P gnybtus.
    Kada rinktis kitą sprendimą: kitas blokas – FT505000; atskiri gnybtai – FT1035N, FT1035G, FT1035F ir 2P/3P versijos; paskirstymo gnybtai DTB080–DTB500; DIN bėgeliai FD010100–FD011000; galinis fiksatorius EW-35.

    Pliusai

    • 3P+N+PE ir 10 kontaktų viename bloke
    • Vardinė srovė 135 A (Cu) / 120 A (Al), įtampa 1000 V AC / 1500 V DC
    • Cu 2,5–35 mm² ir Al 2,5–35 mm² laidininkai
    • Montavimas ant DIN bėgelio arba montavimo plokštės
    • Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    • Poliamido PA66 korpusas, IP20

    Minusai / ribojimai

    • Apsaugos laipsnis IP20 – montuoti tik uždaruose skyduose
    • Didžiausias laidas – 35 mm²; storesniems kabeliams rinkitės FT505000 arba FT1050/FT1095
    • Polių skaičius fiksuotas – vienfazei linijai ar atskiroms grandinėms tinkamesni FT1035N, FT1035G, FT1035F
    • Būtinas tikslus priveržimo momentas ir Al gyslų paruošimas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite vardinės srovės 135 A (Cu) / 120 A (Al) ir vardinės įtampos 1000 V AC / 1500 V DC.
    • Spaustukus priveržkite nurodytu momentu – 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²) – ir patikrinkite jungtis po pirmos apkrovos.
    • Blokas yra IP20 – montuokite tik uždarame skyde, darbinė temperatūra -25…+55 °C.
    • Polių priskyrimą L1, L2, L3, N ir PE pažymėkite pagal projektą, kad PE nebūtų supainiotas su darbo grandinėmis.

    Greitas pasirinkimo gidas

    3P+N+PE
    10 kontaktų
    135/120 A
    1000 V AC / 1500 V DC
    Cu 2,5–35 / Al 2,5–35 mm²
    DIN / plokštė
    IP20
    Tinka, kai reikia:
    • prijungti trifazę liniją su N ir PE viename bloke;
    • jungti Cu 2,5–35 mm² ir Al 2,5–35 mm² gyslas iki 135 A (Cu) / 120 A (Al);
    • montuoti ant DIN bėgelio arba montavimo plokštės.
    Patikrinkite prieš naudojimą:
    • didžiausią gyslą – iki 35 mm²;
    • apkrovos srovę – ne daugiau kaip 135 A (Cu) / 120 A (Al);
    • ar reikia visų penkių polių, ar tinkamesni atskiri FT gnybtai.
    Svarbus priminimas: FT503500 – 3P+N+PE blokas iki 35 mm²; DIN bėgelis ir EW-35 užsakomi atskirai.

    DUK

    Kiek polių ir kontaktų turi blokas?
    FT503500 turi 5 polius (3P+N+PE) ir 10 kontaktų.
    Kokio skerspjūvio laidus galima prijungti?
    Varinius 2,5–35 mm² ir aliumininius 2,5–35 mm² laidininkus.
    Kokia vardinė srovė ir įtampa?
    Vardinė srovė 135 A (Cu) / 120 A (Al), vardinė įtampa 1000 V AC / 1500 V DC.
    Kokiu momentu priveržti varžtus?
    Pagal gyslos skerspjūvį: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).
    Kaip montuojamas blokas?
    Blokas montuojamas ant 35×7,5 mm DIN bėgelio arba prie montavimo plokštės.
    Kuo skiriasi FT503500 ir FT505000?
    FT503500 skirtas Cu/Al 2,5–35 mm² ir 135/120 A, o FT505000 – Cu 2,5–50 / Al 6–50 mm² ir 160/145 A.

    Galios paskirstymo gnybtų blokas | 3P+N+PE | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | Promfactor Baltic | FT503500

    Promfactor Baltic FT503500 – 3P+N+PE galios paskirstymo gnybtų blokas 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC, 10 kontaktų, Cu 2,5–35 mm² / Al 2,5–35 mm², IP20, DIN bėgelis arba plokštė, IEC/EN 60947-7-1, IEC/EN 61238-1.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
