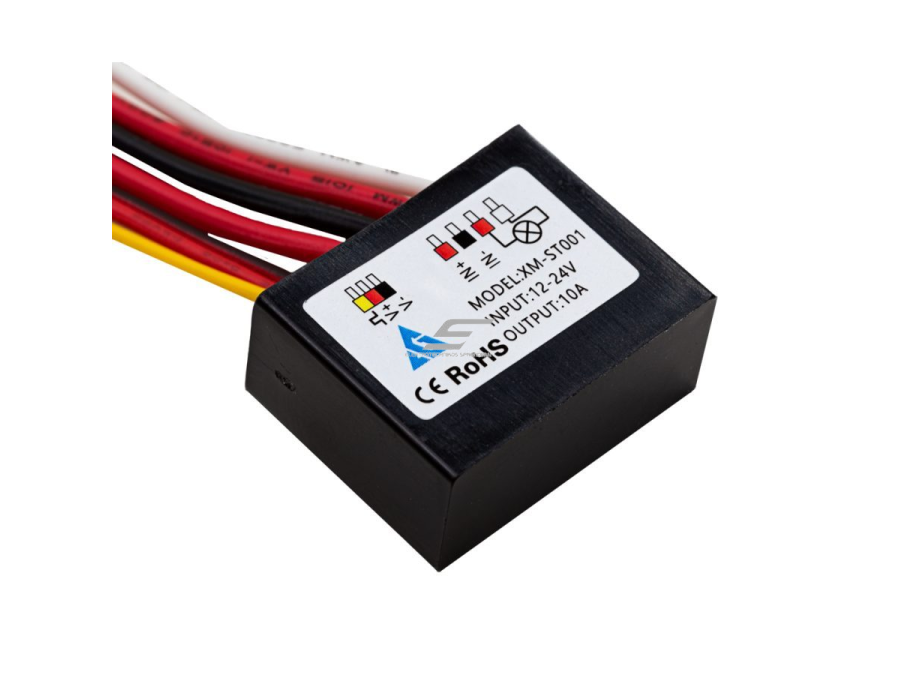

Galios stiprintuvas (PWM kartotuvas) veidrodžių jungikliams ELSP-XM319 | 12–24 V DC | 10 A | 120 W (12 V) / 240 W (24 V) | ELSP-XM-ST001
Kodas: ELSP-XM-ST001Kaina 8.29 € su PVM( 6.85 € be PVM )PWM galios stiprintuvas (kartotuvas), išplečiantis ELSP-XM319 serijos veidrodžių jungiklių apkrovą iki 10 A: 120 W prie 12 V ir 240 W prie 24 V. Išsaugo dimeriavimą, korpusas 32 × 25 × 14 mm.
-
Galios stiprintuvas (PWM kartotuvas) veidrodžių jungikliams ELSP-XM319 | 12–24 V DC | 10 A | 120 W (12 V) / 240 W (24 V) | ELSP-XM-ST001
PWM galios stiprintuvas (kartotuvas) ELSP-XM319 serijos veidrodžių jungikliams, kai vieno jungiklio 5 A neužtenka ilgai LED juostai. Apkrova iki 10 A: 120 W prie 12 V ir 240 W prie 24 V, dimeriavimas išsaugomas.
Pagrindinė mintis:
Didelio veidrodžio ar veidrodinės sienos LED juosta gali viršyti jungiklio 5 A ribą. Stiprintuvas paima jungiklio PWM signalą ir jį atkartoja galingesniame išėjime – jungiklis valdo, stiprintuvas neša apkrovą. Galia priklauso nuo įtampos: 10 A prie 12 V = 120 W, prie 24 V = 240 W.Įtampa
12–24 V DCSrovė
iki 10 AGalia
120 W (12 V) / 240 W (24 V)Matmenys
32 × 25 × 14 mmVeikimo principas

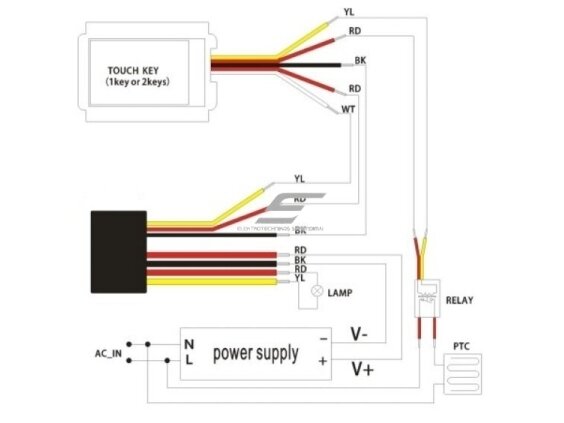

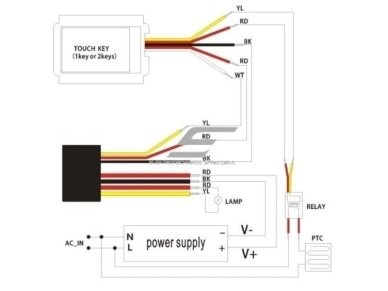

Stiprintuvas jungiamas prie ELSP-XM319 serijos jungiklio išėjimo ir prie maitinimo šaltinio. Jungiklio PWM signalas atkartojamas stiprintuvo išėjime, todėl įjungimas, išjungimas ir ryškumo reguliavimas veikia kaip ir be jo. Jungiama pagal tiekėjo schemą.
Kuo naudingas ELSP-XM-ST001?
Leidžia naudoti tą patį jungiklį dideliems veidrodžiams – nereikia keisti valdymo, tik pridedama galios.Techninės specifikacijos
Prekės tipas PWM galios stiprintuvas (kartotuvas) LED apkrovai Prekės kodas ELSP-XM-ST001 Įėjimo / išėjimo įtampa 12–24 V DC Didžiausia srovė 10 A Didžiausia apkrova 120 W prie 12 V, 240 W prie 24 V Valdymas PWM signalas iš jungiklio Suderinamumas ELSP-XM319 serijos veidrodžių jungikliai Matmenys 32 × 25 × 14 mm Pagrindinės funkcijos
- Galios išplėtimas – iki 10 A apkrovos.
- Išsaugo dimeriavimą – PWM signalas atkartojamas.
- 12 ir 24 V – tinka abiem įtampoms.
- Mažas korpusas – 32 × 25 × 14 mm.
Kur naudojamas?
- Dideli vonios veidrodžiai ir veidrodinės sienos
- Ilgos LED juostos aplink veidrodį
- Veidrodžiai su keliomis apšvietimo zonomis
Naudojimas pagal poreikį
Veidrodžių gamintojui.
Vienas jungiklis visiems veidrodžių dydžiams.Montuotojui.
Galios trūkumas sprendžiamas nekeičiant jungiklio.Projektuotojui.
Iki 240 W 24 V sistemoje.Praktinis panaudojimas
Veidrodis 1600 × 900 mm su 8 m 12 V juostos (9,6 W/m, 77 W). Jungiklis leidžia 5 A (60 W) – neužtenka. Su stiprintuvu (120 W prie 12 V) apkrova sudaro apie 64 %. Maitinimo šaltinis turi būti ne mažesnis kaip ~100 W.Kas dar reikalinga veidrodžio komplektui?
Kartu reikia:
ELSP-XM319 serijos jungiklis
pvz. IR artumo jungiklis-dimeris ELSP-XM319-IR5.Pliusai
- Iki 10 A apkrovos
- Išsaugo dimeriavimą
- 12 ir 24 V
- Mažas korpusas
Minusai / ribojimai
- Suderinamas su ELSP-XM319 serija – kitiems jungikliams tikrinti
- Prie 12 V – tik 120 W
- Reikia atskiro montavimo ir galingesnio šaltinio
Saugos ir montavimo pastabos
- Jungti išjungus maitinimą.
- Neviršykite 10 A: 120 W (12 V), 240 W (24 V).
- Šaltinio galia – su ~20 % rezervu.
- Laidų skerspjūvis – pagal 10 A srovę.
Greitas pasirinkimo gidas
12–24 V DC10 A120 W @12 V / 240 W @24 VPWMTinka, kai reikia:- kai jungiklio 5 A neužtenka;
- dideliems veidrodžiams ir ilgoms juostoms.
Patikrinkite prieš naudojimą:- jungiklio seriją (ELSP-XM319);
- bendrą juostos galią ir įtampą;
- šaltinio galią.
Svarbus priminimas: stiprintuvo riba yra srovė – 10 A, todėl galia priklauso nuo įtampos: 120 W prie 12 V ir 240 W prie 24 V.Dažniausiai užduodami klausimai
Kiek W galima prijungti?
120 W prie 12 V, 240 W prie 24 V.Ar išliks ryškumo reguliavimas?
Taip, PWM signalas atkartojamas.Ar tinka kitų gamintojų jungikliams?
Suderinamumas patvirtintas ELSP-XM319 serijai, kitiems – tikrinti.Galios stiprintuvas veidrodžių jungikliams | 12–24 V DC | 10 A | ELSP-XM-ST001
ELSP-XM-ST001 – PWM galios stiprintuvas ELSP-XM319 serijos veidrodžių jungikliams: 12–24 V DC, iki 10 A (120 W prie 12 V, 240 W prie 24 V), išsaugo dimeriavimą.
Publikuota: 2026-11-12 · Duomenys sutikrinti su tiekėjo specifikacija: 2026-11-12
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
