Garsinis signalas | 30mm | 230V | IP40 | juodas

Kodas: AD22-30MDF

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 6.29 € su PVM
( 5.20 € be PVM )

Į krepšelį

Panelinis garsinis signalizatorius (buzeris) – kompaktiškas 230V AC garsinio perspėjimo įtaisas, skirtas valdymo skydams, automatikos spintoms ir įrenginių panelėms. Signalizatorius montuojamas į panelę naudojant M30 / apie Ø30mm montavimo vietą, sunaudoja iki 20mA, veikia 50–60Hz dažniu ir turi IP40 apsaugos klasę. Tinka gedimo, aliarmo, proceso pabaigos ar kitos sistemos būsenos garsiniam indikavimui.

Panelinis garsinis signalizatorius (buzeris) | 230V AC | ≤20mA | 50–60Hz | Ø30mm | IP40

Panelinis garsinis signalizatorius (buzeris) – elektrotechninis signalizavimo įtaisas, skirtas garsiniu signalu informuoti apie įrenginio būseną, gedimą, aliarmą, proceso pabaigą ar kitą valdymo sistemoje nustatytą įvykį. Signalizatorius maitinamas 230V AC įtampa ir yra skirtas montuoti valdymo skydų, automatikos spintų, įrenginių valdymo panelių bei kitų elektrotechninių sistemų priekinėje dalyje.

Kompaktiška panelinė konstrukcija montuojama į maždaug Ø30mm montavimo vietą. Signalizatoriaus galvutės skersmuo yra apie Ø36,2mm, todėl įrenginys išlieka gerai matomas ir neužima daug vietos valdymo panelėje.

Garsinis perspėjimas valdymo ir automatikos sistemoms

Signalizatorius skirtas generuoti garsinį perspėjimo signalą, kai jo maitinimo grandinei tiekiama 230V AC įtampa. Jis gali būti integruojamas į valdymo grandines kartu su relėmis, kontaktoriais, valdikliais, davikliais ir kita automatikos įranga.

230V AC

Darbinė įtampa

≤20mA

Srovės suvartojimas

50–60Hz

Darbinis dažnis

IP40

Apsaugos klasė

Ø30mm

Panelinis montavimas

Paskirtis

Panelinis garsinis signalizatorius skirtas operatoriui ar aptarnaujančiam personalui garsiniu signalu perduoti informaciją apie įrenginio arba technologinio proceso būseną.

Jis gali būti naudojamas kaip aliarmo, gedimo, avarinės būsenos, proceso pabaigos, įjungimo arba kito valdymo sistemoje numatyto įvykio garsinis indikatorius.

230V AC valdymo grandinėms

Skirtas 230V kintamosios srovės maitinimui. Prieš prijungiant būtina įsitikinti, kad valdymo grandinės įtampa atitinka signalizatoriaus vardinę įtampą.

Veikimo principas

Į signalizatoriaus maitinimo gnybtus padavus 230V AC įtampą, įrenginys sukuria garsinį signalą. Tokiu būdu elektrinis valdymo signalas paverčiamas operatoriui aiškiai girdimu perspėjimu.

Signalizatorius gali būti valdomas per valdiklio išėjimą, relę, kontaktorių, ribinį jungiklį ar kitą tinkamai parinktą valdymo elementą, atsižvelgiant į konkrečios sistemos elektros schemą.

Panelinis montavimas

Garsinis signalizatorius skirtas montuoti į valdymo panelę arba elektros skydo dureles. Montavimo dalis turi M30 sriegį, o priekinės galvutės skersmuo yra Ø36,2mm.

Didžiausias nurodytas montavimo panelės storis – 5mm. Virš panelės signalizatoriaus galvutė išsikiša maždaug 14,6mm, o pagrindinė korpuso dalis po panelės paviršiumi yra apie 40mm ilgio.

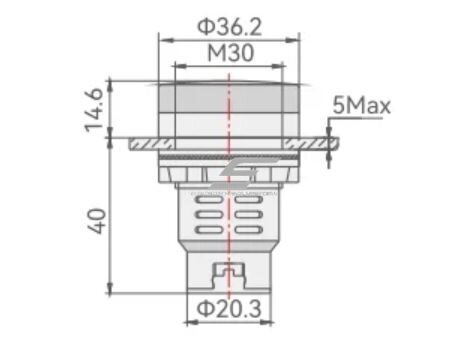

Pagrindiniai matmenys

Parametras	Reikšmė	Paaiškinimas
Priekinės dalies skersmuo	Ø36,2mm	Matomas signalizatoriaus galvutės skersmuo
Montavimo sriegis	M30	Paneliniam montavimui
Išsikišimas virš panelės	14,6mm	Pagal brėžinį
Korpuso ilgis po panele	40mm	Pagal brėžinį
Maksimalus panelės storis	5mm	5 Max pagal brėžinį
Apatinės korpuso dalies skersmuo	Ø20,3mm	Pagal brėžinį

Techninė specifikacija

Produkto tipas	Panelinis garsinis signalizatorius / buzeris
Vardinė įtampa	230V AC
Srovės suvartojimas	≤20mA
Darbinis dažnis	50–60Hz AC
Apsaugos laipsnis	IP40
Darbinės temperatūros diapazonas	-25°C...+55°C
Montavimo tipas	Panelinis
Montavimo sriegis	M30
Priekinės dalies skersmuo	Ø36,2mm
Maksimalus panelės storis	5mm
Korpuso spalva	Juoda
Atitikties žymėjimas	CE
Nurodyti standartai	IEC 947-5-1 / EN 60947-5-1

IP40 apsauga

IP40 apsaugos laipsnis reiškia, kad korpusas suteikia apsaugą nuo tam tikro dydžio kietųjų objektų patekimo, tačiau nėra apsaugos nuo vandens.

Dėl šios priežasties signalizatorius pirmiausia tinkamas naudoti valdymo spintose, panelėse ir kitose vietose, kur jis nėra tiesiogiai veikiamas vandens, lietaus ar intensyvios drėgmės.

Pagrindinės savybės

230V AC maitinimas.
Mažas srovės suvartojimas – ≤20mA.
50–60Hz darbinis dažnis.
Panelinis montavimas.
M30 montavimo sriegis.
Ø36,2mm priekinė dalis.
IP40 apsaugos laipsnis.
Darbo temperatūra nuo -25°C iki +55°C.
Kompaktiška konstrukcija valdymo skydams ir automatikos panelėms.

Pliusai / privalumai

Tiesioginis 230V AC maitinimas leidžia naudoti daugelyje standartinių valdymo grandinių.
Mažas srovės suvartojimas – ne daugiau kaip 20mA.
Kompaktiškas panelinis montavimas taupo vietą valdymo skyde.
Platus darbinės temperatūros diapazonas nuo -25°C iki +55°C.
Garsinis signalas leidžia atkreipti operatoriaus dėmesį net nežiūrint tiesiai į valdymo panelę.
Paprasta integracija į relines ir automatikos valdymo grandines.

Minusai / ribojimai

IP40 nėra apsauga nuo vandens, todėl gaminys neturėtų būti tiesiogiai veikiamas lietaus ar vandens purslų.
Skirtas 230V AC įtampai. Negalima prijungti prie kitos įtampos.
Neskirtas naudoti kaip savarankiška saugos sistema. Jo paskirtis – garsinis signalizavimas valdymo grandinėje.
Montavimo vietos apsaugos laipsnis priklauso ir nuo panelės, montavimo kokybės bei visos konstrukcijos.

Kam tinka?

Elektros valdymo skydams
Automatikos spintoms
Mašinų ir įrenginių valdymo panelėms
Gedimo ir aliarmo signalizacijai
Technologinio proceso būsenos garsiniam indikavimui
Relinėms ir PLC valdomoms sistemoms, kai išėjimo grandinė pritaikyta 230V AC apkrovai
Pramonės ir pastatų automatikos sistemoms

Kam netinka?

Tiesioginiam montavimui lauke be papildomos apsaugos nuo vandens
24V, 48V ar kitoms valdymo grandinėms
Vietoms, kuriose reikalaujamas IP65 ar aukštesnis apsaugos laipsnis
Aplinkoms, kurių temperatūra nepatenka į -25°C...+55°C darbinį diapazoną
Naudoti kaip vienintelę avarinės saugos priemonę

Praktinis panaudojimo pavyzdys

Automatikos skyde valdiklis stebi įrenginio darbą. Aptikus gedimo būseną, valdiklio išėjimas aktyvuoja atitinkamą relę.

Relės kontaktas įjungia 230V AC garsinio signalizatoriaus maitinimo grandinę, todėl operatorius iš karto perspėjamas garsiniu signalu.

Pašalinus gedimą arba patvirtinus aliarmą, valdymo sistema nutraukia signalizatoriaus maitinimą ir garsinis signalas išjungiamas.

Tiksli valdymo logika priklauso nuo konkrečios elektros schemos ir naudojamos automatikos sistemos.

Montavimas

Signalizatorius montuojamas valdymo panelėje arba skydo durelėse, naudojant jo M30 montavimo dalį. Prieš montuojant būtina patikrinti panelės angos matmenis ir įsitikinti, kad jos storis neviršija gaminio konstrukcijai nurodyto dydžio.

Elektrinis prijungimas turi būti atliekamas pagal 230V AC valdymo grandinės schemą. Prieš atliekant montavimo ar prijungimo darbus grandinė turi būti atjungta nuo elektros tinklo.

Dažniausiai užduodami klausimai (DUK)

Kas yra panelinis garsinis signalizatorius?

Tai į valdymo panelę montuojamas elektrotechninis įtaisas, kuris gavęs maitinimo įtampą generuoja garsinį perspėjimo signalą.

Kokia šio signalizatoriaus įtampa?

230V AC.

Kiek srovės jis naudoja?

Ne daugiau kaip 20mA.

Koks darbinis dažnis?

50–60Hz AC.

Koks apsaugos laipsnis?

IP40.

Ar signalizatorius apsaugotas nuo vandens?

IP40 klasė nenurodo apsaugos nuo vandens, todėl tiesioginiam lietaus ar vandens poveikiui gaminys neskirtas.

Kokia darbinė temperatūra?

Nuo -25°C iki +55°C.

Kokio dydžio montavimo vieta reikalinga?

Signalizatorius turi M30 panelinio montavimo dalį. Priekinės galvutės skersmuo yra Ø36,2mm.

Kur dažniausiai naudojamas?

Valdymo skyduose, automatikos spintose, įrenginių panelėse ir kitose sistemose, kur reikalingas garsinis būsenos arba aliarmo signalas.

Svarbi elektros saugos informacija

Gaminys maitinamas 230V AC įtampa. Montavimo, prijungimo ir techninės priežiūros darbai turi būti atliekami tik išjungus įtampą ir laikantis galiojančių elektros saugos reikalavimų.

Prieš montuojant būtina patikrinti maitinimo įtampą, montavimo angą, panelės storį, aplinkos sąlygas ir konkrečios valdymo grandinės suderinamumą.

Panelinis garsinis signalizatorius (buzeris) – 230V AC garsinio perspėjimo įtaisas valdymo ir automatikos sistemoms. Srovės suvartojimas iki 20mA, darbinis dažnis 50–60Hz, apsaugos laipsnis IP40, darbinė temperatūra nuo -25°C iki +55°C. M30 panelinis montavimas, priekinės dalies skersmuo Ø36,2mm.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
