    Gatvės šviestuvo laikiklis | vienpusis | iškyša 1500 mm | aukštis 793 mm | 5° pakilimas | Esm-GL-1-0,6/1,5-5-60

    Gatvės šviestuvo laikiklis | vienpusis | iškyša 1500 mm | aukštis 793 mm | 5° pakilimas | Esm-GL-1-0,6/1,5-5-60

    Kodas: Esm-GL-1-0,6/1,5-5-60
    Pasiteirauti apie prekę
    Kaina 73.66 € su PVM
    ( 60.88 € be PVM )
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 70.74 € už vnt. -3%
    20+ vnt.  – 66.15 € už vnt. -10%

    Vienpusė lenkta gembė vienam gatvės šviestuvui. Iškyša 1500 mm, aukštis 793 mm, pakilimas 5°, dvi tvirtinimo plokštelės (270 mm, žingsnis 250 mm).

  • Prekės aprašymas

    Gatvės šviestuvo laikiklis | vienpusis | iškyša 1500 mm | aukštis 793 mm | 5° pakilimas | Esm-GL-1-0,6/1,5-5-60

    Vienpusis gatvės šviestuvo laikiklis Esm-GL-1-0,6/1,5-5-60 skirtas konsoliniam (šoniniam) gatvės, kiemo ar teritorijos šviestuvo montavimui ant atramos. Lenktas vamzdinis gembės profilis išneša šviestuvą 1500 mm nuo tvirtinimo vietos, o dvi skersinės tvirtinimo plokštelės su ovaliomis angomis leidžia laikiklį tvirtai pritvirtinti prie atramos.

    Pagrindinė mintis:
    Šviesos kokybę gatvėje lemia ne tik šviestuvas, bet ir jo padėtis. 1500 mm iškyša perkelia šviestuvą virš važiuojamosios dalies ar tako, o 5° pakilimas (95° kampas tarp stovo ir gembės) leidžia šviesos srautą nukreipti ten, kur jo reikia, be papildomų tarpinių detalių.
    Iškyša
    1500 mm
    Bendras aukštis
    793 mm
    Gembės pakilimas
    5° (95° kampas)
    Tvirtinimas
    2 plokštelės, žingsnis 250 mm

    Veikimo principas

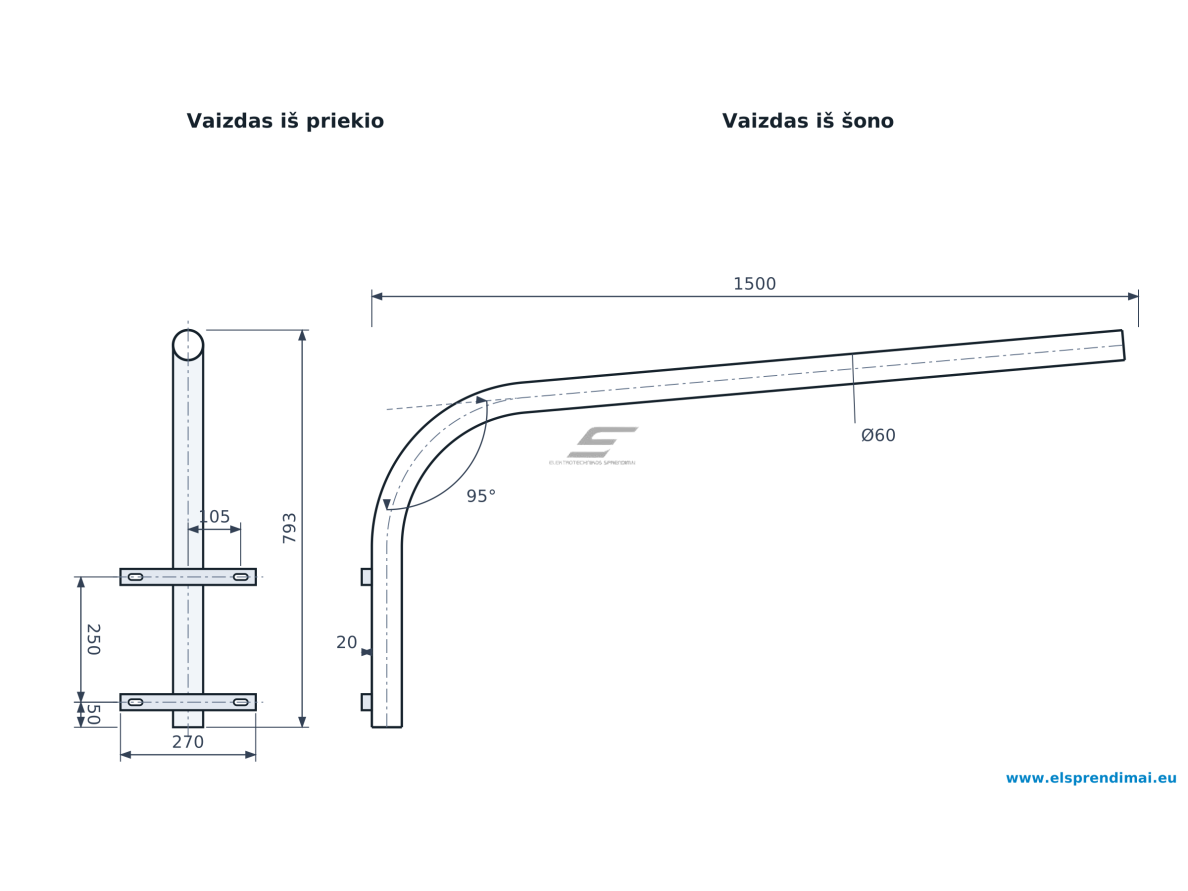

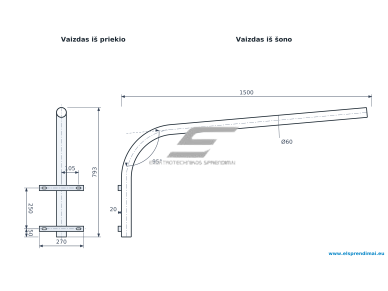

    Laikiklis tvirtinamas vertikaliu stovu prie atramos per dvi skersines plokšteles. Plokštelių plotis – 270 mm, atstumas tarp jų – 250 mm, apatinė plokštelė yra 50 mm nuo stovo apačios. Ovalios angos plokštelėse suteikia montavimo laisvę ir leidžia laikiklį išlyginti prieš galutinį priveržimą.

    Stovas pereina į lenktą gembę, kuri baigiasi tiesia atkarpa šviestuvui tvirtinti. Gembė pakelta 5° kampu nuo horizontalės, todėl šviestuvas natūraliai pasvyra į apšviečiamą zoną.

    Rezultatas – šviestuvas išneštas 1,5 m nuo atramos, stabiliai užfiksuotas ir nukreiptas į kelią, taką ar aikštelę.

    Kuo naudingas Esm-GL-1-0,6/1,5-5-60?
    Tai paprastas, standartinės geometrijos sprendimas vieno konsolinio šviestuvo montavimui: aiškūs matmenys, du tvirtinimo taškai ir fiksuotas pakilimo kampas leidžia greitai suplanuoti ir sumontuoti apšvietimo tašką.

    Techninės specifikacijos

    Prekės tipas Gatvės šviestuvo laikiklis (gembė)
    Prekės kodas Esm-GL-1-0,6/1,5-5-60
    Konstrukcija Vienpusė, vamzdinė, lenkta gembė
    Vamzdžio skersmuo Ø60 mm
    Šviestuvų skaičius 1
    Iškyša (horizontalus atstumas) 1500 mm
    Bendras aukštis 793 mm
    Kampas tarp stovo ir gembės 95° (5° pakilimas nuo horizontalės)
    Tvirtinimo plokštelės 2 vnt., plotis 270 mm, su ovaliomis angomis
    Atstumas tarp plokštelių 250 mm
    Apatinės plokštelės padėtis 50 mm nuo stovo apačios
    Montavimas Prie atramos

    Pagrindinės funkcijos

    • 1500 mm iškyša – šviestuvas perkeliamas virš kelio ar tako, o ne šalia atramos.
    • 5° pakilimas – šviestuvas pasvyra į apšviečiamą zoną be papildomų adapterių.
    • Lenktas gembės profilis – tolygus perėjimas iš stovo į gembę, be suvirintų kampų gembės lenkime.
    • Du tvirtinimo taškai 250 mm žingsniu – laikiklis nesisuka ir nesvyruoja nuo vėjo apkrovos.
    • Ovalios angos plokštelėse – lengviau pritaikyti prie atramos ir išlyginti montuojant.
    • Ø60 mm vamzdis – tvirta konstrukcija ilgai iškyšai.

    Kur naudojamas?

    • Gatvių ir vietinių kelių apšvietimas
    • Kaimų, gyvenviečių gatvės ir privažiavimai
    • Daugiabučių kiemai ir automobilių stovėjimo aikštelės
    • Pramonės ir sandėliavimo teritorijos
    • Ūkių, sodybų kiemai ir privažiavimo keliai
    • Pėsčiųjų ir dviračių takai
    • Aikštelių ir teritorijų perimetro apšvietimas
    • Esamų apšvietimo atramų modernizavimas

    Naudojimas pagal poreikį

    Elektros montavimo rangovui.
    Aiškūs matmenys leidžia laikiklį be papildomų derinimų įtraukti į sąmatą ir sumontuoti.
    Savivaldybės ar seniūnijos ūkio skyriui.
    Tinka gatvių apšvietimo taškams įrengti ar atnaujinti, keičiant senus šviestuvus naujais LED.
    Sodybos ar ūkio savininkui.
    Leidžia apšviesti privažiavimą ar kiemą šviestuvu ant esamos atramos.

    Praktinis panaudojimas

    Jeigu kiemo ar gatvės atrama stovi šalikelėje ir šviestuvas, pritvirtintas tiesiai prie jos, apšviečia daugiausia žolę ir šaligatvio kraštą, tada Esm-GL-1-0,6/1,5-5-60 laikiklis išneša šviestuvą 1,5 m į kelio pusę ir, pakeltas 5° kampu, nukreipia šviesą į važiuojamąją dalį – apšvietimas tampa tolygesnis be naujos atramos.

    Pliusai

    • 1500 mm iškyša šviestuvą perkelia į apšviečiamą zoną
    • Fiksuotas 5° pakilimas – nereikia papildomų adapterių
    • Du tvirtinimo taškai užtikrina stabilumą
    • Ovalios angos palengvina montavimą ir išlyginimą
    • Paprasta, aiški konstrukcija be judančių dalių
    • Ø60 mm vamzdis – tvirta konstrukcija

    Minusai / ribojimai

    • Skirtas tik vienam šviestuvui – dviem šviestuvams reikia dvipusio laikiklio
    • Pakilimo kampas fiksuotas, montuojant jo keisti negalima
    • Tvirtinimo detalės (varžtai, juostos) parenkamos pagal atramos tipą atskirai
    • Kai reikia didesnės iškyšos, rinkitės ilgesnės gembės laikiklį

    Saugos ir montavimo pastabos

    • Darbus aukštyje atlikite tik su tinkama kėlimo įranga ir apsaugos priemonėmis.
    • Prieš montuodami įsitikinkite, kad atrama atlaikys laikiklio, šviestuvo ir vėjo apkrovą.
    • Prieš jungdami šviestuvą atjunkite maitinimą ir patikrinkite, ar linijoje nėra įtampos.
    • Tvirtinkite abiem plokštelėmis – montavimas vienu tašku neleidžiamas.
    • Kabelį į šviestuvą veskite be aštrių perlinkių ir apsaugokite nuo trinties į metalo kraštus.
    • Šviestuvo prijungimą prie tinklo turi atlikti kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    Vienpusis
    Iškyša 1500 mm
    Aukštis 793 mm
    Pakilimas 5°
    Tinka, kai reikia:
    • sumontuoti vieną konsolinį gatvės ar kiemo šviestuvą;
    • išnešti šviestuvą apie 1,5 m nuo atramos;
    • nedidelio pakilimo kampo šviesai nukreipti į kelią ar aikštelę.
    Patikrinkite prieš naudojimą:
    • ar šviestuvo tvirtinimo anga tinka gembės galo skersmeniui;
    • ar atramos tipas ir skersmuo tinka tvirtinimui per 270 mm plokšteles;
    • kokių tvirtinimo detalių reikia jūsų atramai.
    Svarbus priminimas: laikiklis nepakeičia apšvietimo projekto – atramų aukštį, žingsnį ir šviestuvų galią parinkite pagal apšviečiamos zonos reikalavimus.

    DUK

    Kiek šviestuvų galima pritvirtinti prie šio laikiklio?
    Vieną – tai vienpusis laikiklis.
    Kokia laikiklio iškyša?
    Horizontalus atstumas nuo tvirtinimo iki gembės galo – 1500 mm.
    Kokiu kampu pakelta gembė?
    Kampas tarp stovo ir gembės yra 95°, t. y. gembė pakelta 5° nuo horizontalės.
    Kokio skersmens laikiklio vamzdis?
    Ø60 mm.
    Koks atstumas tarp tvirtinimo plokštelių?
    Plokštelės išdėstytos 250 mm atstumu, kiekvienos plotis – 270 mm.
    Ar tinka LED gatvės šviestuvams?
    Taip, jei šviestuvo tvirtinimo anga atitinka gembės galo skersmenį.

    Gatvės šviestuvo laikiklis Esm-GL-1-0,6/1,5-5-60

    Vienpusis gatvės šviestuvo laikiklis su 1500 mm iškyša, 793 mm aukščiu ir 5° pakilimu – konsoliniam šviestuvo montavimui ant atramos gatvėse, kiemuose, aikštelėse ir pramonės teritorijose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
