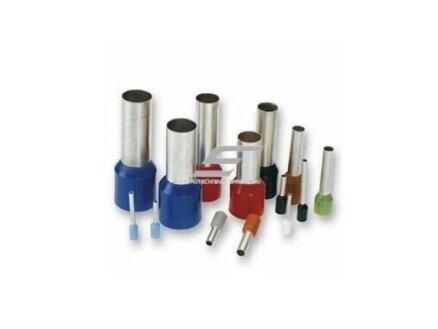

  • Antgalis laidų užmonolitinimui | izoliuotas | 0,75mm² | 8mm | presuojamas | baltas | 100vnt. | Sofamel APF-0,75W/8 | 246110

    Kodas: 246110

    Izoliuotas antgalis 0,75 mm² lankstiems laidams, vamzdelis 8 mm, baltas. Sofamel APF-0,75W/8, alavuotas varis, PA įvorė. Pakuotėje 100 vnt.

  • Antgalis laidų užmonolitinimui | izoliuotas | 0,75mm² | 8mm | presuojamas | baltas | 100vnt. | Sofamel APF-0,75W/8 | 246110

    Izoliuotas antgalis skirtas lankstaus 0,75 mm² laido galui užbaigti prieš prijungiant jį prie varžtinio ar spyruoklinio gnybto. Gijos užpresuojamos alavuoto vario vamzdelyje, o izoliacinė įvorė apsaugo laido įvedimo vietą.

    Pagrindinė mintis:
    Nesuspaustos lankstaus laido gijos gnybte išsiskaido, dalis jų lūžta, kontaktas silpnėja ir kaista. Antgalis paverčia gijas vientisu kaiščiu – jungtis išlieka patikima ir po vibracijų ar temperatūros svyravimų.
    Skerspjūvis
    0,75 mm²
    Vamzdelio ilgis
    8 mm
    Spalva
    baltas
    Pakuotė
    100 vnt.

    Veikimo principas

    Nuo laido nuimama izoliacija tiek, kiek ilgas antgalio vamzdelis (8 mm), gijos susukamos ir laidas įkišamas iki galo – laido izoliacija turi įlįsti į izoliacinę įvorę.

    Antgalis užpresuojamas antgalių replėmis su kvadratiniu arba trapeciniu profiliu. Vamzdelis kartu su gijomis susispaudžia į vientisą kaištį.

    Užpresuotas kaištis įkišamas į gnybtą ir priveržiamas įrenginio gamintojo nurodytu momentu – gnybtas spaudžia ne atskiras gijas, o vientisą metalą.

    Kuo naudingas Sofamel APF-0,75W/8?
    Alavuoto vario vamzdelis ir PA įvorė; baltas spalva (Sofamel W) leidžia skerspjūvį atpažinti iš karto, be matavimo.

    Techninės specifikacijos

    Prekės tipasIzoliuotas antgalis laidų užmonolitinimui (gilzė)
    GamintojasSofamel (Ispanija)
    ModelisAPF-0,75W/8
    Gamintojo kodas246110
    Laido skerspjūvis0,75 mm²
    Vamzdelio (kaiščio) ilgis8 mm
    Bendras ilgis14,6 mm
    Vamzdelio vidinis Ø1,2 mm
    Izoliacinės įvorės Ø2,8 mm
    Izoliacijos spalvabaltas (spalvų kodas Sofamel W)
    Medžiagaelektrolitinis varis, alavuotas; izoliacinė įvorė – poliamidas (PA)
    Pakuotė100 vnt.
    SertifikatasUL

    Pagrindinės funkcijos

    • Gijų suspaudimas – gnybtas užspaudžia visą skerspjūvį, o ne atskiras gijas.
    • Alavuotas varis – mažesnė pereinamoji varža ir apsauga nuo oksidacijos.
    • Izoliacinė įvorė – apsaugo laido įvedimo vietą ir palengvina įkišimą.
    • Spalvinis kodas – skerspjūvis atpažįstamas iš karto montuojant ir tikrinant skydą.
    • Tikslus vamzdelio ilgis – 8 mm atitinka gnybto gylį – laidas nelieka plikas ir neišlenda.

    Kur naudojamas?

    • Butų ir namų skirstomieji skydai
    • Automatikos ir valdymo skydai
    • Varžtinės ir spyruoklinės gnybtų rinklės
    • Automatiniai jungikliai, nuotėkio relės, kontaktoriai
    • Valdikliai, relės, maitinimo šaltiniai
    • Variklių ir įrenginių pajungimo dėžutės

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Vienodi, tvarkingi laidų galai ir greitesnė skydo patikra.
    Elektros montuotojui.
    Lankstūs laidai gnybtuose laikosi patikimai – nereikia priveržti iš naujo.
    Įrenginių priežiūros specialistui.
    Mažiau atsilaisvinusių jungčių vibruojančiuose įrenginiuose.

    Praktinis panaudojimas

    Jeigu skyde prie automatinio jungiklio jungiate lankstų 0,75 mm² laidą, užpresuokite antgalį – tada gnybtas užspaus visas gijas, o per periodinę patikrą jungties nereikės priveržinėti iš naujo.

    Pliusai

    • Gijos neišsiskaido ir nelūžta gnybte
    • Stabilus kontaktas ir esant vibracijai
    • Alavuotas varis – apsauga nuo oksidacijos
    • Spalvinis skerspjūvio žymėjimas
    • Pakuotė – 100 vnt.

    Minusai / ribojimai

    • Skirtas tik lankstiems laidams – vienagysliam nereikalingas
    • Reikalingos antgalių replės – paprastos replės kokybiškai neužpresuoja
    • Vienkartinis – nuėmus antgalį laido galą reikia nukirpti
    • Vamzdelio ilgis 8 mm – jei gnybtas kito gylio, rinkitės kitą ilgį

    Saugos ir montavimo pastabos

    • Prieš darbus išjunkite įtampą ir patikrinkite, kad jos nėra.
    • Rinkitės antgalį tiksliai pagal laido skerspjūvį (0,75 mm²) – ne didesnį ir ne mažesnį.
    • Presuokite tik tam skirtu įrankiu ir tinkama matrica.
    • Netinkamai užpresuoto antgalio nenaudokite – nukirpkite ir užpresuokite naują.
    • Priveržkite gnybtą gamintojo nurodytu momentu ir patikrinkite laidą trauktuku.

    Greitas pasirinkimo gidas

    0,75 mm²
    8 mm
    baltas
    100 vnt.
    Sofamel APF-0,75W/8
    Tinka, kai reikia:
    • lankstų laidą prijungti prie varžtinio ar spyruoklinio gnybto
    • tvarkingos ir lengvai patikrinamos jungties
    • patikimo kontakto vibruojančiuose įrenginiuose
    Patikrinkite prieš naudojimą:
    • laido skerspjūvį (0,75 mm²)
    • gnybto gylį ir vamzdelio ilgį (8 mm)
    • ar turite antgalių replių
    Svarbus priminimas: Antgalis nepakeičia teisingo laido skerspjūvio ir apsauginio aparato parinkimo – jis užtikrina kokybišką laido galo jungtį.

    DUK

    Ar antgalis reikalingas vienagysliam laidui?
    Ne – jis skirtas lankstiems (daugiagysliams) laidams.
    Kokiam laidui tinka šis antgalis?
    Lanksčiam 0,75 mm² laidui.
    Kuo užpresuoti antgalį?
    Antgalių replėmis su kvadratiniu arba trapeciniu profiliu.
    Kiek nuimti izoliacijos?
    Tiek, kiek ilgas vamzdelis – 8 mm.
    Ką reiškia spalva?
    Spalva žymi skerspjūvį pagal Sofamel W spalvų kodą.
    Ar antgalį galima naudoti pakartotinai?
    Ne – nuėmus antgalį laido galą reikia nukirpti ir užpresuoti naują.

    Antgalis laidų užmonolitinimui | izoliuotas | 0,75mm² | 8mm | presuojamas | baltas | 100vnt. | Sofamel APF-0,75W/8 | 246110

    Izoliuotas antgalis laidų užmonolitinimui 0,75 mm², vamzdelis 8 mm, baltas, 100 vnt. – Sofamel APF-0,75W/8. Patikimas lankstaus laido galo paruošimas skydams, automatikai ir įrenginiams.
