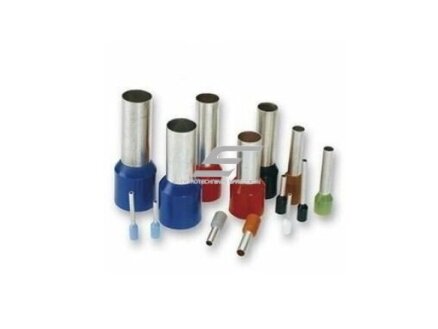

Antgalis laidų užmonolitinimui | izoliuotas | 50mm² | 20mm | presuojamas | mėlynas | 50vnt. | Sofamel APF-50,00/20 | 245210
Kodas: 245210Kaina 8.92 € su PVM( 7.38 € be PVM )Izoliuotas antgalis 50 mm² lankstiems laidams, vamzdelis 20 mm, mėlynas. Sofamel APF-50,00/20, alavuotas varis, PA įvorė. Pakuotėje 50 vnt.
-
Antgalis laidų užmonolitinimui | izoliuotas | 50mm² | 20mm | presuojamas | mėlynas | 50vnt. | Sofamel APF-50,00/20 | 245210
Izoliuotas antgalis skirtas didelio skerspjūvio lankstaus 50 mm² laido ar kabelio gyslai užbaigti prieš prijungiant ją prie galios gnybto, kirtiklio ar automatinio jungiklio. Gijos užpresuojamos alavuoto vario vamzdelyje ir gnybtas užspaudžia visą skerspjūvį.
Pagrindinė mintis:
Didelio skerspjūvio lanksti gysla galios gnybte be antgalio išsiskaido, dalis gijų lieka neužspaustos ir kontaktas kaista. Antgalis suformuoja vientisą kaištį, todėl gnybtas spaudžia visą metalo skerspjūvį.Skerspjūvis
50 mm²Vamzdelio ilgis
20 mmSpalva
mėlynasPakuotė
50 vnt.Veikimo principas
Nuo laido nuimama izoliacija tiek, kiek ilgas antgalio vamzdelis (20 mm), gijos susukamos ir laidas įkišamas iki galo – laido izoliacija turi įlįsti į izoliacinę įvorę.
Tokiam skerspjūviui antgalis užpresuojamas hidrauliniu arba mechaniniu presu su šešiakampe matrica, parinkta pagal 50 mm². Vamzdelis kartu su gijomis susispaudžia į vientisą kaištį.
Užpresuotas kaištis įkišamas į gnybtą ir priveržiamas įrenginio gamintojo nurodytu momentu – gnybtas spaudžia ne atskiras gijas, o vientisą metalą.
Kuo naudingas Sofamel APF-50,00/20?
Alavuoto vario vamzdelis ir PA įvorė; mėlynas spalva (Sofamel F) leidžia skerspjūvį atpažinti iš karto, be matavimo.Techninės specifikacijos
Prekės tipas Izoliuotas antgalis laidų užmonolitinimui (gilzė) Gamintojas Sofamel (Ispanija) Modelis APF-50,00/20 Gamintojo kodas 245210 Laido skerspjūvis 50 mm² Vamzdelio (kaiščio) ilgis 20 mm Bendras ilgis 36 mm Vamzdelio vidinis Ø 10,3 mm Izoliacinės įvorės Ø 15 mm Izoliacijos spalva mėlynas (spalvų kodas Sofamel F) Medžiaga elektrolitinis varis, alavuotas; izoliacinė įvorė – poliamidas (PA) Pakuotė 50 vnt. Sertifikatas UL Pagrindinės funkcijos
- Gijų suspaudimas – gnybtas užspaudžia visą skerspjūvį, o ne atskiras gijas.
- Alavuotas varis – mažesnė pereinamoji varža ir apsauga nuo oksidacijos.
- Izoliacinė įvorė – apsaugo laido įvedimo vietą ir palengvina įkišimą.
- Spalvinis kodas – skerspjūvis atpažįstamas iš karto montuojant ir tikrinant skydą.
- Tikslus vamzdelio ilgis – 20 mm atitinka gnybto gylį – laidas nelieka plikas ir neišlenda.
Kur naudojamas?
- Įvadiniai ir galios skirstomieji skydai
- Kirtikliai ir galios automatiniai jungikliai
- Kopnių ir galios gnybtų sujungimai
- Dažnio keitikliai ir minkšto paleidimo įrenginiai
- Reaktyviosios galios kompensavimo įrenginiai
- Generatorių, transformatorių ir variklių prijungimas
Naudojimas pagal poreikį
Galios skydų gamintojui.
Patikimas didelio skerspjūvio gyslų įvedimas į galios gnybtus.Pramonės objektų elektrikui.
Mažesnė rizika, kad galios jungtis kais esant vardinei apkrovai.Generatorių ir pastočių montuotojui.
Tvarkingai paruošti lanksčių kabelių galai.Praktinis panaudojimas
Jeigu lankstų 50 mm² kabelį jungiate prie įvadinio kirtiklio, užpresuokite antgalį presu su tinkama matrica – tada gnybtas užspaus visą gyslą ir jungtis nekais esant vardinei apkrovai.Pliusai
- Gijos neišsiskaido ir nelūžta gnybte
- Stabilus kontaktas ir esant vibracijai
- Alavuotas varis – apsauga nuo oksidacijos
- Spalvinis skerspjūvio žymėjimas
- Pakuotė – 50 vnt.
Minusai / ribojimai
- Skirtas tik lankstiems laidams – vienagysliam nereikalingas
- Reikalingas presas su šešiakampe matrica – replių nepakanka
- Vienkartinis – nuėmus antgalį laido galą reikia nukirpti
- Vamzdelio ilgis 20 mm – jei gnybtas kito gylio, rinkitės kitą ilgį
Saugos ir montavimo pastabos
- Prieš darbus išjunkite įtampą ir patikrinkite, kad jos nėra.
- Rinkitės antgalį tiksliai pagal laido skerspjūvį (50 mm²) – ne didesnį ir ne mažesnį.
- Presuokite tik tam skirtu įrankiu ir tinkama matrica.
- Netinkamai užpresuoto antgalio nenaudokite – nukirpkite ir užpresuokite naują.
- Priveržkite gnybtą gamintojo nurodytu momentu ir patikrinkite laidą trauktuku.
Greitas pasirinkimo gidas
50 mm²20 mmmėlynas50 vnt.Sofamel APF-50,00/20Tinka, kai reikia:- lankstų laidą prijungti prie varžtinio ar spyruoklinio gnybto
- tvarkingos ir lengvai patikrinamos jungties
- patikimo kontakto vibruojančiuose įrenginiuose
Patikrinkite prieš naudojimą:- laido skerspjūvį (50 mm²)
- gnybto gylį ir vamzdelio ilgį (20 mm)
- ar turite presą su tinkama matrica
Svarbus priminimas: Antgalis nepakeičia teisingo laido skerspjūvio ir apsauginio aparato parinkimo – jis užtikrina kokybišką laido galo jungtį.DUK
Ar antgalis reikalingas vienagysliam laidui?
Ne – jis skirtas lankstiems (daugiagysliams) laidams.Kokiam laidui tinka šis antgalis?
Lanksčiam 50 mm² laidui.Kuo užpresuoti antgalį?
Presu su šešiakampe matrica, skirta 50 mm².Kiek nuimti izoliacijos?
Tiek, kiek ilgas vamzdelis – 20 mm.Ką reiškia spalva?
Spalva žymi skerspjūvį pagal Sofamel F spalvų kodą.Ar antgalį galima naudoti pakartotinai?
Ne – nuėmus antgalį laido galą reikia nukirpti ir užpresuoti naują.Antgalis laidų užmonolitinimui | izoliuotas | 50mm² | 20mm | presuojamas | mėlynas | 50vnt. | Sofamel APF-50,00/20 | 245210
Izoliuotas antgalis laidų užmonolitinimui 50 mm², vamzdelis 20 mm, mėlynas, 50 vnt. – Sofamel APF-50,00/20. Patikimas lankstaus laido galo paruošimas skydams, automatikai ir įrenginiams.
