  • Antgalis laidų užmonolitinimui | izoliuotas | 70mm² | 20mm | presuojamas | geltonas | 50vnt. | Ergom HI 70/20 ERHL | E08KH-02010109700

    Kodas: E08KH-02010109700

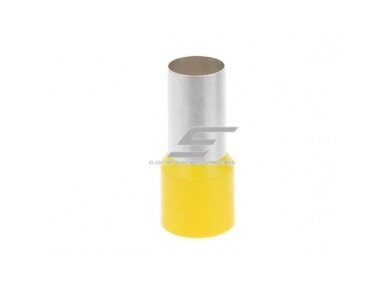

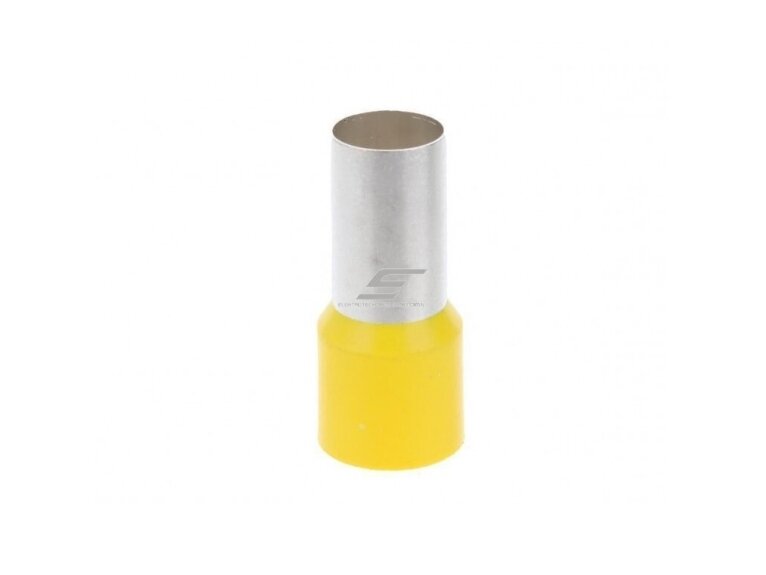

    Izoliuotas antgalis 70 mm² lankstiems laidams, vamzdelis 20 mm, geltonas. Ergom HI 70/20 ERHL, alavuotas varis, PP įvorė. Pakuotėje 50 vnt.

  • Antgalis laidų užmonolitinimui | izoliuotas | 70mm² | 20mm | presuojamas | geltonas | 50vnt. | Ergom HI 70/20 ERHL | E08KH-02010109700

    Izoliuotas antgalis skirtas didelio skerspjūvio lankstaus 70 mm² laido ar kabelio gyslai užbaigti prieš prijungiant ją prie galios gnybto, kirtiklio ar automatinio jungiklio. Gijos užpresuojamos alavuoto vario vamzdelyje ir gnybtas užspaudžia visą skerspjūvį.

    Pagrindinė mintis:
    Didelio skerspjūvio lanksti gysla galios gnybte be antgalio išsiskaido, dalis gijų lieka neužspaustos ir kontaktas kaista. Antgalis suformuoja vientisą kaištį, todėl gnybtas spaudžia visą metalo skerspjūvį.
    Skerspjūvis
    70 mm²
    Vamzdelio ilgis
    20 mm
    Spalva
    geltonas
    Pakuotė
    50 vnt.

    Veikimo principas

    Nuo laido nuimama izoliacija tiek, kiek ilgas antgalio vamzdelis (20 mm), gijos susukamos ir laidas įkišamas iki galo – laido izoliacija turi įlįsti į izoliacinę įvorę.

    Tokiam skerspjūviui antgalis užpresuojamas hidrauliniu arba mechaniniu presu su šešiakampe matrica, parinkta pagal 70 mm². Vamzdelis kartu su gijomis susispaudžia į vientisą kaištį.

    Užpresuotas kaištis įkišamas į gnybtą ir priveržiamas įrenginio gamintojo nurodytu momentu – gnybtas spaudžia ne atskiras gijas, o vientisą metalą.

    Kuo naudingas Ergom HI 70/20 ERHL?
    Alavuoto vario vamzdelis ir PP įvorė; geltonas spalva (Ergom) leidžia skerspjūvį atpažinti iš karto, be matavimo.

    Techninės specifikacijos

    Prekės tipasIzoliuotas antgalis laidų užmonolitinimui (gilzė)
    GamintojasErgom (Lenkija)
    ModelisHI 70/20 ERHL
    Gamintojo kodasE08KH-02010109700
    Laido skerspjūvis70 mm²
    Vamzdelio (kaiščio) ilgis20 mm
    Bendras ilgis37 mm
    Vamzdelio vidinis Ø13,5 mm
    Izoliacinės įvorės Ø16 mm
    Izoliacijos spalvageltonas (spalvų kodas Ergom)
    Medžiagaelektrolitinis varis, alavuotas; izoliacinė įvorė – polipropilenas (PP)
    Darbinė temperatūranuo −30 iki +105 °C
    Pakuotė50 vnt.

    Pagrindinės funkcijos

    • Gijų suspaudimas – gnybtas užspaudžia visą skerspjūvį, o ne atskiras gijas.
    • Alavuotas varis – mažesnė pereinamoji varža ir apsauga nuo oksidacijos.
    • Izoliacinė įvorė – apsaugo laido įvedimo vietą ir palengvina įkišimą.
    • Spalvinis kodas – skerspjūvis atpažįstamas iš karto montuojant ir tikrinant skydą.
    • Tikslus vamzdelio ilgis – 20 mm atitinka gnybto gylį – laidas nelieka plikas ir neišlenda.

    Kur naudojamas?

    • Įvadiniai ir galios skirstomieji skydai
    • Kirtikliai ir galios automatiniai jungikliai
    • Kopnių ir galios gnybtų sujungimai
    • Dažnio keitikliai ir minkšto paleidimo įrenginiai
    • Reaktyviosios galios kompensavimo įrenginiai
    • Generatorių, transformatorių ir variklių prijungimas

    Naudojimas pagal poreikį

    Galios skydų gamintojui.
    Patikimas didelio skerspjūvio gyslų įvedimas į galios gnybtus.
    Pramonės objektų elektrikui.
    Mažesnė rizika, kad galios jungtis kais esant vardinei apkrovai.
    Generatorių ir pastočių montuotojui.
    Tvarkingai paruošti lanksčių kabelių galai.

    Praktinis panaudojimas

    Jeigu lankstų 70 mm² kabelį jungiate prie įvadinio kirtiklio, užpresuokite antgalį presu su tinkama matrica – tada gnybtas užspaus visą gyslą ir jungtis nekais esant vardinei apkrovai.

    Pliusai

    • Gijos neišsiskaido ir nelūžta gnybte
    • Stabilus kontaktas ir esant vibracijai
    • Alavuotas varis – apsauga nuo oksidacijos
    • Spalvinis skerspjūvio žymėjimas
    • Pakuotė – 50 vnt.

    Minusai / ribojimai

    • Skirtas tik lankstiems laidams – vienagysliam nereikalingas
    • Reikalingas presas su šešiakampe matrica – replių nepakanka
    • Vienkartinis – nuėmus antgalį laido galą reikia nukirpti
    • Vamzdelio ilgis 20 mm – jei gnybtas kito gylio, rinkitės kitą ilgį

    Saugos ir montavimo pastabos

    • Prieš darbus išjunkite įtampą ir patikrinkite, kad jos nėra.
    • Rinkitės antgalį tiksliai pagal laido skerspjūvį (70 mm²) – ne didesnį ir ne mažesnį.
    • Presuokite tik tam skirtu įrankiu ir tinkama matrica.
    • Netinkamai užpresuoto antgalio nenaudokite – nukirpkite ir užpresuokite naują.
    • Priveržkite gnybtą gamintojo nurodytu momentu ir patikrinkite laidą trauktuku.

    Greitas pasirinkimo gidas

    70 mm²
    20 mm
    geltonas
    50 vnt.
    Ergom HI 70/20 ERHL
    Tinka, kai reikia:
    • lankstų laidą prijungti prie varžtinio ar spyruoklinio gnybto
    • tvarkingos ir lengvai patikrinamos jungties
    • patikimo kontakto vibruojančiuose įrenginiuose
    Patikrinkite prieš naudojimą:
    • laido skerspjūvį (70 mm²)
    • gnybto gylį ir vamzdelio ilgį (20 mm)
    • ar turite presą su tinkama matrica
    Svarbus priminimas: Antgalis nepakeičia teisingo laido skerspjūvio ir apsauginio aparato parinkimo – jis užtikrina kokybišką laido galo jungtį.

    DUK

    Ar antgalis reikalingas vienagysliam laidui?
    Ne – jis skirtas lankstiems (daugiagysliams) laidams.
    Kokiam laidui tinka šis antgalis?
    Lanksčiam 70 mm² laidui.
    Kuo užpresuoti antgalį?
    Presu su šešiakampe matrica, skirta 70 mm².
    Kiek nuimti izoliacijos?
    Tiek, kiek ilgas vamzdelis – 20 mm.
    Ką reiškia spalva?
    Spalva žymi skerspjūvį pagal Ergom spalvų kodą.
    Ar antgalį galima naudoti pakartotinai?
    Ne – nuėmus antgalį laido galą reikia nukirpti ir užpresuoti naują.

    Antgalis laidų užmonolitinimui | izoliuotas | 70mm² | 20mm | presuojamas | geltonas | 50vnt. | Ergom HI 70/20 ERHL | E08KH-02010109700

    Izoliuotas antgalis laidų užmonolitinimui 70 mm², vamzdelis 20 mm, geltonas, 50 vnt. – Ergom HI 70/20 ERHL. Patikimas lankstaus laido galo paruošimas skydams, automatikai ir įrenginiams.
