  • Nauja prekė   Grybo formos mygtukas | 22 mm | 1NC | raudonas | su fiksacija | plastikinis | IP40 | Promfactor Baltic | FP CM r Pl

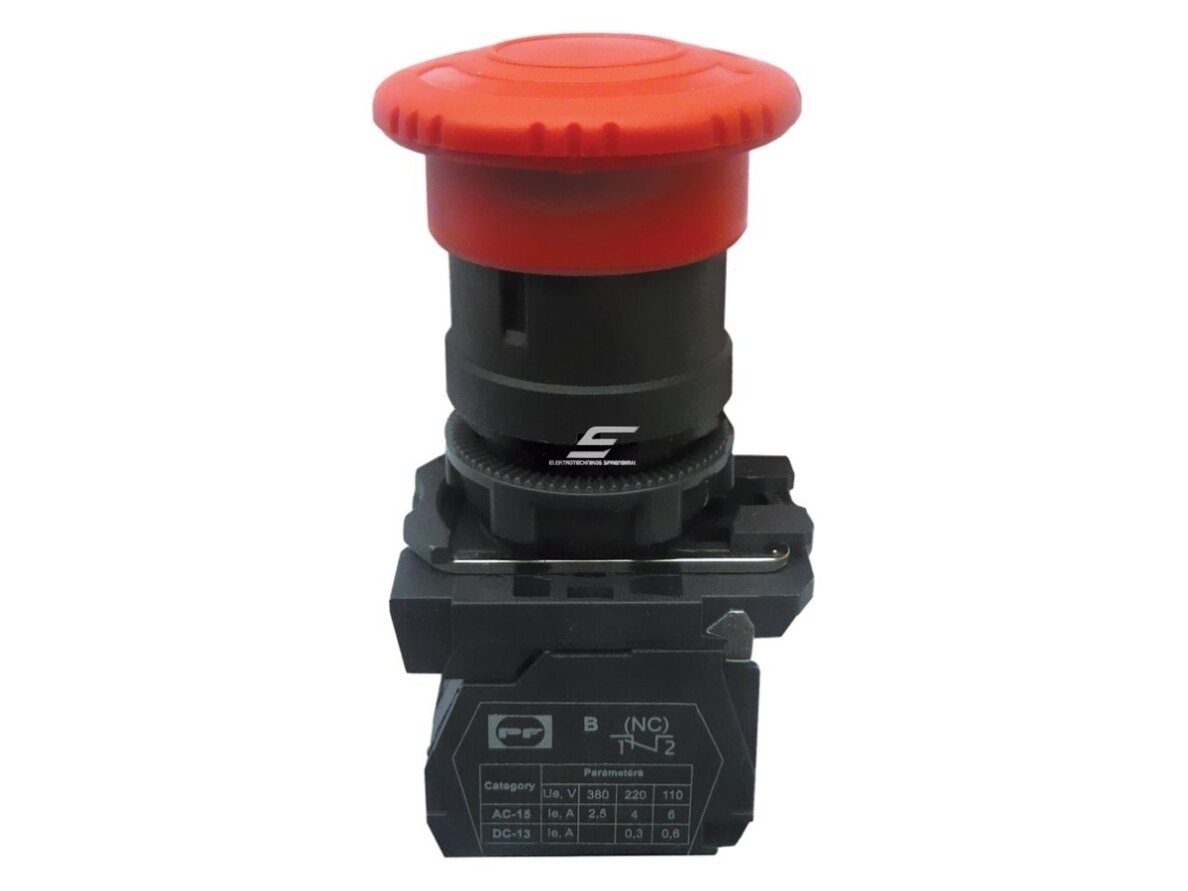

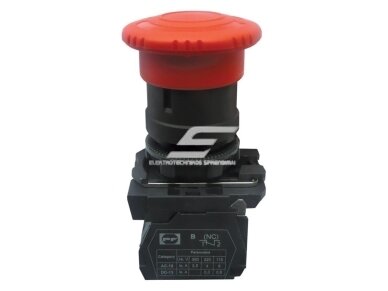

    Grybo formos mygtukas | 22 mm | 1NC | raudonas | su fiksacija | plastikinis | IP40 | Promfactor Baltic | FP CM r Pl

    Kodas: FP CM r Pl
    Pasiteirauti apie prekę
    Kaina 2.94 € su PVM
    ( 2.43 € be PVM )

    FP CM r Pl – plastikinis raudonas grybo formos mygtukas su 1NC kontaktu ir fiksacija, Ø 22 mm, IP40, įrenginių sustabdymui vietiniuose valdymo postuose.

  • Prekės aprašymas

    Grybo formos mygtukas | 22 mm | 1NC | raudonas | su fiksacija | plastikinis | IP40 | Promfactor Baltic | FP CM r Pl

    FP CM r Pl – Promfactor Baltic plastikinis raudonas grybo formos mygtukinis jungiklis su 1NC kontaktu ir fiksacija, montuojamas į Ø 22 mm skylę; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Didelė raudona grybo galvutė paspaudžiama delnu bet kurioje vietoje, o fiksacija palieka mygtuką nuspaustą – grandinė lieka nutraukta, kol operatorius sąmoningai atstato galvutę.
    Kontaktas
    1NC
    Tipas
    grybo formos, su fiksacija
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; 1NC kontakto gnybtai jungiami nuosekliai į valdymo grandinę (užveržimo momentas 0,8 Nm).

    Paspaudus galvutę 1NC kontaktas atsidaro ir užsifiksuoja atvirame būvyje; grandinė lieka nutraukta, kol galvutė atstatoma (fiksacijos atleidimo būdas kainoraštyje nenurodytas).

    Įjungus nuosekliai su kontaktoriaus rite, paspaudimas sustabdo įrenginį, o fiksacija neleidžia jo paleisti START mygtuku, kol galvutė neatstatyta.

    Kuo naudingas FP CM r Pl?
    Didelė, lengvai pasiekiama raudona galvutė ir fiksuojamas 1NC kontaktas – sustabdymas išlieka, kol operatorius jį sąmoningai atstato.

    Techninės specifikacijos

    Prekės tipas Grybo formos mygtukinis jungiklis su fiksacija
    Gamintojas / kodas Promfactor Baltic / FP CM r Pl
    Korpusas plastikinis
    Spalva raudona
    Kontaktas 1NC
    Fiksacija yra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NC kontaktas – paspaudus nutraukia grandinę – STOP logika ir nuoseklus jungimas su kitais STOP.
    • Fiksacija – paspaustas mygtukas lieka nuspaustas, todėl įrenginys nepasileidžia atsitiktinai.
    • Grybo formos galvutė – paspaudžiama delnu ar alkūne nesitaikant.
    • Raudona spalva – aiškiai žymi stabdymą.
    • Standartinė Ø 22 mm skylė – suderinamas su FP serijos elementais ir mygtukų dėžutėmis.
    • Ženklas FP ES – po mygtuku galima uždėti geltoną avarinio stabdymo ženklą.
    • Plastikinis korpusas – lengvas ir ekonomiškas vietiniams postams.

    Kur naudojamas?

    • Konvejerių ir transporterių vietinis sustabdymas
    • Smulkintuvų, maišyklių ir pjovimo įrenginių valdymo postai
    • Dirbtuvių staklių pultai
    • Mokymo stendai ir laboratorijos
    • Siurblinių ir ventiliacijos skydų durelės
    • Mygtukų dėžutės prie įrenginių

    Naudojimas pagal poreikį

    Gamybos įrenginių elektrikui.
    didelė raudona plastikinė grybo galvutė lengvai paspaudžiama delnu ir lieka užfiksuota, kol ją atstatysite.
    Konvejerių ir smulkintuvų montuotojui.
    1NC kontaktas su fiksacija užtikrina, kad po sustabdymo mechanizmas nepasileis, kol mygtukas neatleistas.
    Mokymo dirbtuvių ir laboratorijų stendams.
    fiksuojamas grybo formos STOP aiškiai matomas ir prieinamas kiekvienoje darbo vietoje.

    Praktinis panaudojimas

    Jeigu smulkintuvą reikia sustabdyti iš darbo vietos, tada FP CM r Pl 1NC jungiamas nuosekliai į kontaktoriaus ritės grandinę ir paspaustas mygtukas užsifiksuoja, todėl START neveikia, kol galvutė neatleista.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP CM r Pl jungiamas nuosekliai į valdymo grandinę – keičiasi tik objekto paskirtis:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Variklio valdymas 1NC nuosekliai su STOP ir kontaktoriaus rite Paspaudus variklis sustoja ir lieka išjungtas Po atstatymo paleidimas tik START mygtuku
    Kelios darbo vietos Visi grybo mygtukai nuosekliai Sustabdymas iš bet kurios vietos Patikrinkite kiekvieną atskirai
    PLC / saugos relė 1NC į saugos relės ar PLC įėjimą Sistema mato ir nutrūkusį laidą Saugos funkcijoms naudokite sertifikuotą grandinę
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis sustabdymas Dėžutę rinkitės pagal aplinkos IP klasę

    Kaip parinkti FP grybo formos mygtuką

    Tipas / kontaktas / korpusas Rekomenduojamas modelis
    grybo formos, 1NC, su sugrįžimu, metalinis FP PM r (STOP be fiksacijos)
    grybo formos, 1NC, su fiksacija, metalinis FP CM r (stabdymas su fiksacija)
    grybo formos su užraktu (raktu), 1NC, su fiksacija FP CMKL r (stabdymas, atblokuojamas raktu)
    grybo formos, 1NC, su fiksacija, plastikinis FP CM r Pl (stabdymas su fiksacija) ← šis modelis
    Taisyklė: su fiksacija (CM) rinkitės, kai po sustabdymo įrenginys neturi pasileisti be sąmoningo atstatymo; su sugrįžimu (PM) – paprastam STOP; su raktu (CMKL) – kai atstatyti gali tik įgaliotas asmuo.
    Kada rinktis kitą sprendimą: metalinė versija – FP CM r; su sugrįžimu – FP PM r; atblokuojamas raktu – FP CMKL r; avarinio stabdymo ženklas – FP ES; papildomi kontaktai – FP NC.

    Pliusai

    • Didelė grybo galvutė – paspaudžiama delnu
    • Fiksacija neleidžia atsitiktinai paleisti
    • 1NC kontaktas saugiai STOP logikai
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • Ekonomiškas plastikinis korpusas

    Minusai / ribojimai

    • Atitikimas EN ISO 13850 kainoraštyje nenurodytas – avarinio stabdymo funkcijai naudokite tam deklaruotą įtaisą ir saugos grandinę
    • Plastikinis korpusas mažiau atsparus smūgiams – intensyviam naudojimui rinkitės metalinį FP CM r
    • Priekinė dalis IP40 – lauke naudokite apsauginę dėžutę
    • Atstatyti gali bet kas – jei reikia rakto, rinkitės FP CMKL r

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Prieš atstatydami mygtuką įsitikinkite, kad pavojus pašalintas.
    • Saugos funkcijoms projektuokite grandinę pagal EN ISO 13849 ir EN 60204-1.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NC
    grybo formos
    su fiksacija
    raudonas
    plastikinis
    Tinka, kai reikia:
    • reikia didelio, lengvai pasiekiamo stabdymo mygtuko;
    • po sustabdymo įrenginys neturi pasileisti savaime;
    • pakanka plastikinio 22 mm elemento.
    Patikrinkite prieš naudojimą:
    • ar funkcijai nereikalingas sertifikuotas avarinio stabdymo įtaisas;
    • ar atstatymą reikia riboti raktu;
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP CM r Pl yra plastikinis raudonas grybo formos mygtukas su 1NC ir fiksacija; metalinė versija – FP CM r.

    DUK

    Ar mygtukas fiksuojasi?
    Taip, paspaustas mygtukas užsifiksuoja ir grandinė lieka nutraukta, kol galvutė atstatoma.
    Koks kontaktas?
    Mygtukas turi vieną 1NC kontaktą, kuris paspaudus nutraukia grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar galima naudoti kaip avarinį stabdymą?
    Atitikimas EN ISO 13850 kainoraštyje nenurodytas, todėl saugos funkcijai rinkitės tam deklaruotą įtaisą.
    Ar yra metalinė versija?
    Taip, metalinė versija žymima FP CM r.
    Kokį ženklą galima uždėti po mygtuku?
    Po mygtuku galima uždėti geltoną avarinio stabdymo ženklą FP ES.

    Grybo formos mygtukas | 22 mm | 1NC | raudonas | su fiksacija | plastikinis | IP40 | Promfactor Baltic | FP CM r Pl

    Promfactor Baltic FP CM r Pl – plastikinis raudonas grybo formos mygtukas 1NC su fiksacija, Ø 22 mm, IP40 – įrenginių sustabdymui vietiniuose postuose ir skyduose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
