GSM nuotolinio valdymo relė | modulis | 7 kanalai | 230VAC/30VDC | 10A | NO + COM | SMS ir skambučio valdymas

GSM nuotolinio valdymo relė | 7 kanalai | 230 V AC / 10 A | SMS ir skambučio valdymas | baltasis sąrašas iki 200 numerių | GSM-RELAY

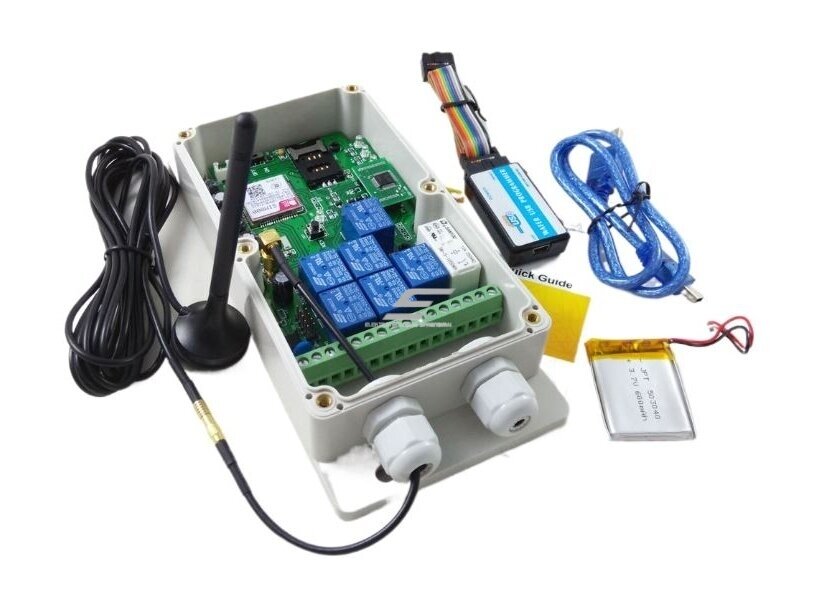

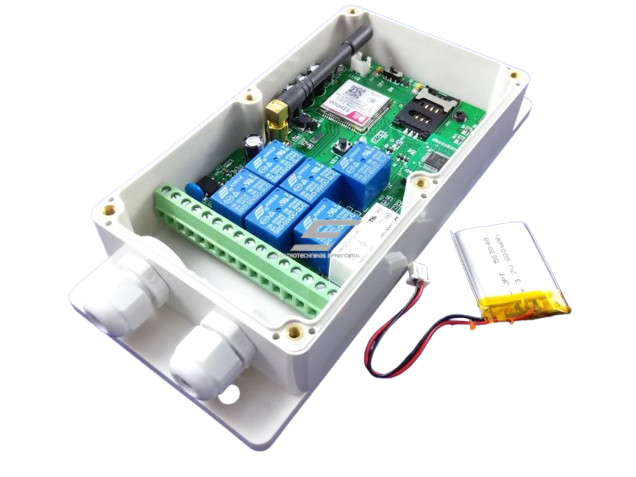

GSM-RELAY – elektroninis 7 kanalų GSM nuotolinio valdymo modulis su integruotu GSM modemu, skirtas elektros įrenginių ir valdymo grandinių nuotoliniam įjungimui bei išjungimui mobiliuoju telefonu. Valdymas atliekamas telefono skambučiu arba SMS komandomis, todėl įrenginį galima kontroliuoti iš vietos, kurioje galima naudotis suderinamu GSM ryšiu.

Valdiklis turi 7 atskirus relinius išėjimus. Pirmasis relės kanalas gali būti valdomas telefono skambučiu, o visi reliniai išėjimai gali būti valdomi SMS komandomis. Skambučiu valdant pirmąją relę galimas momentinio impulso arba perjungiamo ON/OFF režimo pasirinkimas.

Kiekvienas relinis išėjimas turi NO ir COM kontaktus. Maksimali vieno išėjimo kontaktų apkrova – 230 V AC / 10 A arba 30 V DC / 10 A. Apkrovos maitinimas turi būti tiekiamas atskira elektros grandine – GSM-RELAY veikia kaip jos perjungimo kontaktas.

Valdymo prieiga apsaugota 6 skaitmenų slaptažodžiu ir leidžiamų telefono numerių sąrašu. Į atmintį galima įrašyti iki 200 leidžiamų numerių. Taip pat galima tikrinti GSM signalo kokybę, relinių išėjimų būseną, nustatyti išėjimo veikimo laiką ir pasirinkti, ar po maitinimo dingimo relių būsena turi būti atstatyta, ar išsaugota.

GSM-RELAY – 7 kanalų nuotolinio valdymo GSM relė, leidžianti telefonu valdyti septynias atskiras grandines. Pirmą relę galima aktyvuoti skambučiu, o 1–7 išėjimus – SMS komandomis. Įrenginys palaiko iki 200 leidžiamų telefono numerių, slaptažodžio apsaugą, relės impulsinį bei perjungimo režimus, GSM signalo tikrinimą ir nuotolinį relių būsenos valdymą.

Nuotolinis valdymas: vienas modulis leidžia valdyti iki 7 atskirų išėjimų, o pirmasis kanalas papildomai gali būti aktyvuojamas paprastu telefono skambučiu.

Svarbu: neviršykite vienam išėjimui leidžiamos 230 V AC / 10 A arba 30 V DC / 10 A kontaktų apkrovos. Didesnėms apkrovoms valdyti reikia naudoti tinkamą išorinę relę, kontaktorių ar kitą galios perjungimo įrenginį.

Relių būsenos pateikiamos kaip 7 reikšmių seka: 1 reiškia ON, 0 – OFF. Taip galima vienu SMS pranešimu valdyti kelias grandines arba patikrinti visų jų būseną.

Caller ID + White List: skambinančiojo numerio identifikavimas leidžia apriboti prieigą ir suteikti valdymo teisę tik iš anksto įrašytiems telefono numeriams.

Saugumui: pirmą kartą sukonfigūravus įrenginį rekomenduojama pakeisti gamyklinį slaptažodį į individualų ir jį saugiai išsaugoti.

Svarbu: SIM kortelė su aktyvia PIN kodo užklausa neleis valdikliui normaliai veikti. PIN užklausą reikia išjungti prieš įdedant kortelę į GSM-RELAY.

Nepainiokite dviejų įtampų: 9–12 V AC/DC arba iki 24 V AC/DC yra paties GSM-RELAY maitinimas, o 230 V AC / 10 A yra maksimali relės kontaktų perjungiama apkrova.

• šildymo valdymo grandinėms;
• oro kondicionavimo ir vėdinimo valdymui;
• apšvietimo valdymo grandinėms;
• vartų, durų ar kitų impulsu valdomų automatikos sistemų valdymui;
• siurblių ar kitų įrenginių valdymui per tinkamą kontaktorių ar išorinę relę;
• kitoms buitinėms ir automatikos valdymo grandinėms.

1. Parinkite vietą, kurioje yra pakankamas GSM operatoriaus signalas.
2. SIM kortelėje išjunkite PIN kodo užklausą.
3. Įdėkite SIM kortelę teisinga kryptimi ir užfiksuokite SIM laikiklį.
4. Prijunkite 9–12 V AC/DC maitinimą; leidžiama naudoti iki 24 V AC/DC.
5. Prijunkite reikalingų relių NO ir COM kontaktus prie valdomų grandinių.
6. Neviršykite 230 V AC / 10 A arba 30 V DC / 10 A vieno kontakto ribos.
7. Palaukite, kol įrenginys užsiregistruos GSM tinkle.
8. Sukonfigūruokite slaptažodį, leidžiamus numerius ir reikiamus relių režimus.

• Valdymui reikalinga tinkama ir aktyvi SIM kortelė.
• SIM kortelėje PIN kodo užklausa turi būti išjungta.
• Montavimo vietoje turi būti pakankamas naudojamo operatoriaus GSM signalas.
• Patikrinkite, ar naudojamas GSM dažnių diapazonas tinkamas jūsų ryšio tinklui.
• Valdiklio maitinimas – 9–12 V AC/DC; galima naudoti iki 24 V AC/DC.
• Kiekvienos relės kontaktai – NO + COM.
• Vieno išėjimo kontaktų apkrova negali viršyti 230 V AC / 10 A arba 30 V DC / 10 A.
• Didesnės galios apkrovoms naudokite išorinę relę ar kontaktorių.
• OUT1 gali būti valdomas skambučiu, o visos 7 relės – SMS komandomis.
• Komandos turi būti rašomos didžiosiomis raidėmis.
• Pakeiskite gamyklinį slaptažodį prieš pradedant nuolatinį įrenginio naudojimą.

GSM-RELAY | 7 kanalų GSM relė | SMS ir skambučio valdymas | 230 V / 10 A

GSM-RELAY – 7 kanalų GSM nuotolinio valdymo modulis, leidžiantis mobiliuoju telefonu įjungti ir išjungti elektros bei automatikos grandines. OUT1 galima valdyti skambučiu, o visas 7 reles – SMS komandomis. Kiekvienas išėjimas turi NO ir COM kontaktus, kurių maksimali apkrova – 230 V AC / 10 A arba 30 V DC / 10 A. Valdiklis palaiko iki 200 leidžiamų telefono numerių, 6 skaitmenų slaptažodį, MODE0 / MODE1 relės režimus, reguliuojamą OUT1 veikimo laiką, POWER-SAVE / POWER-RESET funkcijas ir GSM signalo kokybės tikrinimą.
