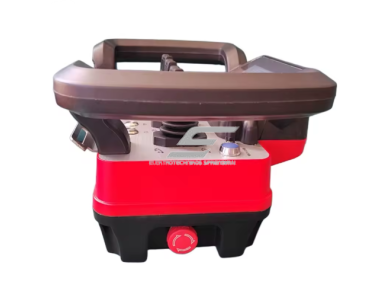

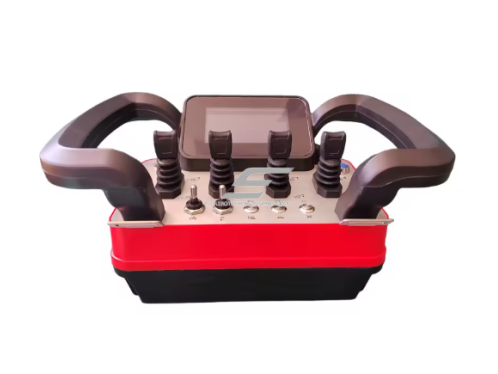

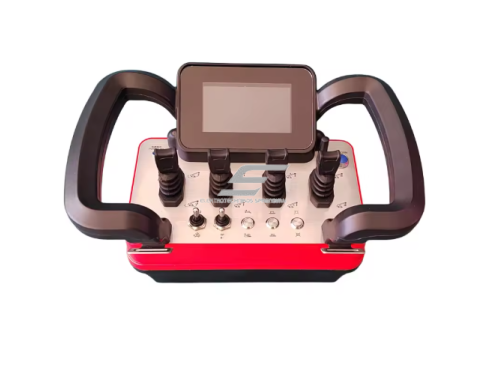

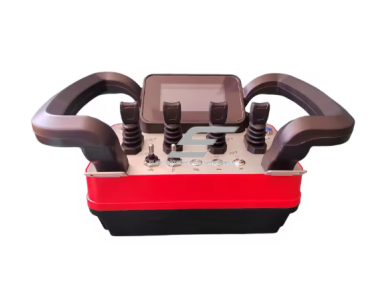

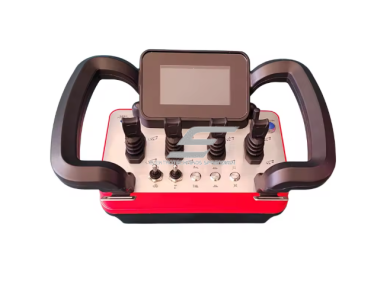

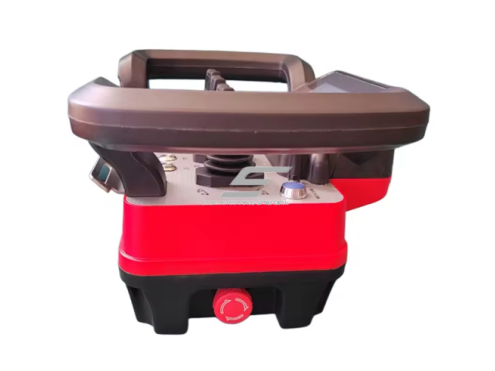

    Belaidis hidraulinės technikos valdymo pultas | 4 svirtys | LCD ekranas | 24 V DC | iki 500 m | IP67 | ES-YLB24

    Kodas: ES-YLB24
    Pasiteirauti apie prekę
    Kaina 3123.87 € su PVM
    ( 2581.71 € be PVM )

    Pilvo tipo radijo pultas su 4 svirtimis ir LCD ekranu hidraulinei technikai – krautuvams, manipuliatoriams, hidrauliniams kranams. Maitinimas 24 V DC iš borto tinklo, iki 500 m, IP67.

  • Prekės aprašymas

    Hidraulinės technikos radijo pultas: 4 svirtys, 24 V DC, IP67

    ES-YLB24 – pilvo tipo belaidis pultas hidraulinei technikai: krautuvams, manipuliatoriams ir hidrauliniams kranams. Siųstuvas radiju perduoda svirčių komandas imtuvui, o imtuvo išėjimai įjungia hidraulinio skirstytuvo rites (solenoidus). Imtuvas maitinamas iš borto tinklo – 24 V DC.

    Pagrindinė mintis:
    Operatorius stovi ten, kur geriausiai mato krovinį, o ne prie mašinos svirčių. Keturios svirtys atitinka keturias hidraulines funkcijas, o pilvo tipo korpusas su rankenomis leidžia valdyti abiem rankomis ilgą pamainą.
    Svirtys
    4
    Maitinimas
    24 V DC
    Atstumas
    iki 500 m
    Apsauga
    IP67

    Veikimo principas

    Imtuvą montuokite ant mašinos, arčiau hidraulinio skirstytuvo, ir maitinkite iš 24 V DC borto tinklo per atskirą saugiklį. Imtuvo išėjimus junkite į skirstytuvo rites – kiekviena svirties kryptis valdo savo ritę.

    Avarinis STOP turi atjungti vožtuvų ričių maitinimą arba siurblio pavarą, kad hidraulika liktų be slėgio komandų. Praradus ryšį išėjimai turi išsijungti, skirstytuvo ritės grįžta į neutralią padėtį ir judesys sustoja – tai patikrinkite prieš pirmą darbą.

    Operatorius valdo manipuliatorių ar kraną iš saugios vietos iki 500 m atviroje erdvėje, LCD ekrane mato pulto būseną ir nebėra pririštas prie valdymo svirčių ant mašinos.

    Kuo naudingas ES-YLB24?
    Leidžia hidraulinę mašiną valdyti nuotoliniu būdu be laidų per kabiną ar platformą. Maitinimas 24 V DC tinka tiesiai prie borto tinklo, papildomo keitiklio nereikia.

    Techninės specifikacijos

    Prekės tipas Belaidis hidraulinės technikos valdymo pultas
    Modelis ES-YLB24
    Siųstuvo tipas Pilvo tipo, su rankenomis
    Valdikliai 4 svirtys
    Ekranas LCD
    Maitinimas 24 V DC (borto įtampa)
    Valdymo atstumas iki ~500 m atviroje erdvėje
    Apsaugos klasė IP67

    Pagrindinės funkcijos

    • 4 svirtys – keturios hidraulinės funkcijos, pvz. strėlės kėlimas, posūkis, teleskopas ir griebtuvas
    • Pilvo tipo korpusas su rankenomis – valdymas abiem rankomis, rankos nepavargsta
    • LCD ekranas – pulto būsena operatoriaus akyse
    • 24 V DC maitinimas – jungiama tiesiai prie mašinos borto tinklo
    • Iki 500 m – valdymas iš vietos, iš kurios geriausiai matyti krovinys
    • IP67 – apsauga nuo dulkių ir trumpalaikio panardinimo į vandenį

    Kuo skiriasi nuo panašių modelių?

    • ES-YLB12 – ta pati konstrukcija, bet 12 V DC borto tinklui
    • ES-D1 – 4 svirčių pultas, iki 500 m – skirtas kranams su kontaktorių valdymu
    • ES-ECD-Q5000 – 2 joystick + 4 mygtukai, iki 225 m, IP65 – kranams su proporciniu valdymu

    Kur naudojamas?

    • Hidrauliniai kranai-manipuliatoriai ant sunkvežimių
    • Krautuvai ir krovos mašinos su hidrauliniu skirstytuvu
    • Medienos ir metalo laužo krovos manipuliatoriai
    • Mobili hidraulinė technika su 24 V DC borto tinklu
    • Senesnės technikos modernizavimas – svirtinio valdymo papildymas radijo valdymu

    Naudojimas pagal poreikį

    Elektromontuotojui
    imtuvas jungiamas prie borto tinklo ir skirstytuvo ričių, be papildomų maitinimo šaltinių
    Gamybos įmonei
    krovos operacijas atlieka vienas žmogus, matydamas krovinį iš arti
    Statybų / sandėlio aikštelei
    IP67 korpusas tinka darbui lauke, lyjant ir dulkėse

    Praktinis panaudojimas

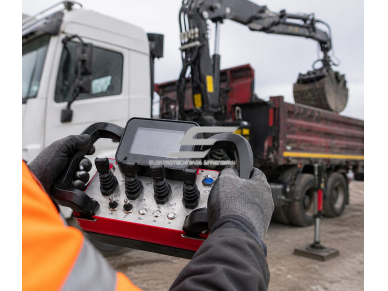

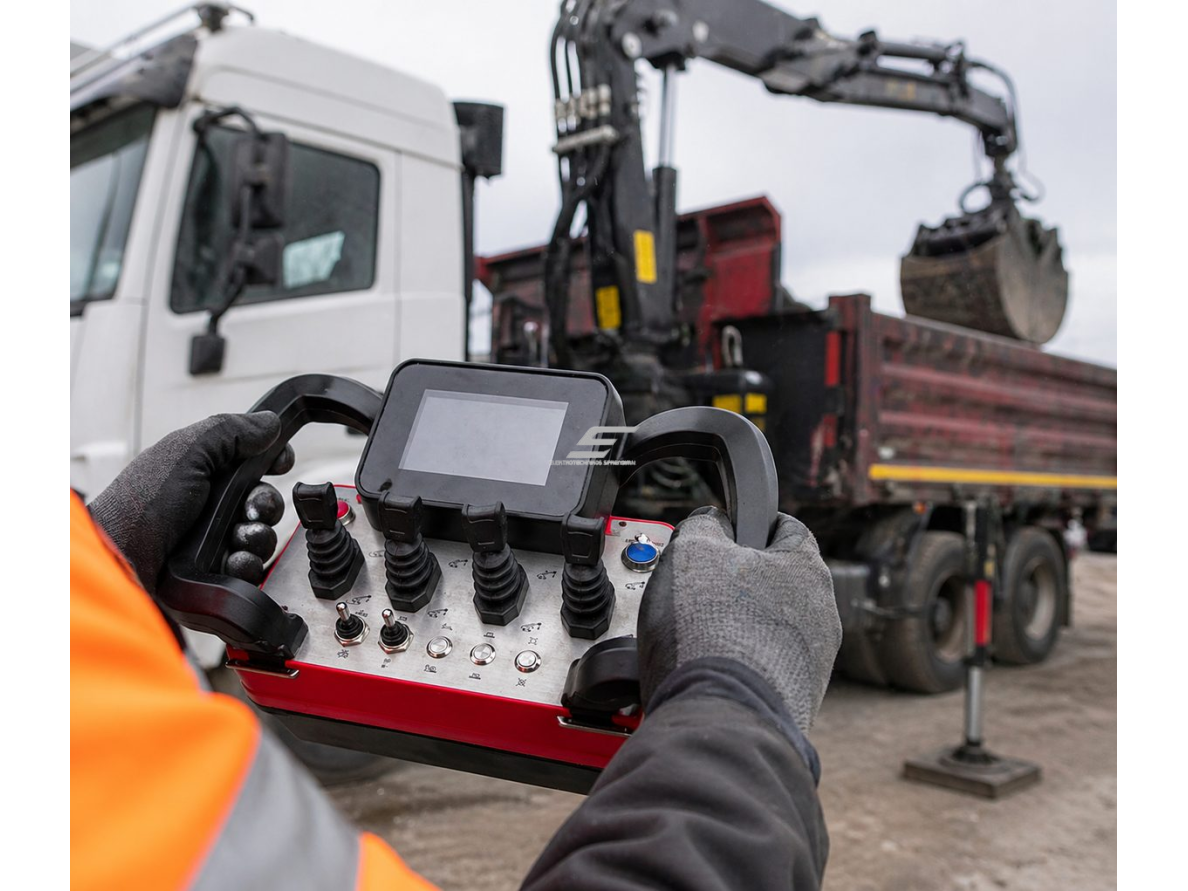

    Jeigu sunkvežimio manipuliatorių operatorius šiandien valdo stovėdamas prie svirčių šone, tada su ES-YLB24 jis gali stovėti priešais krovinį. Imtuvas jungiamas prie 24 V DC borto tinklo ir skirstytuvo ričių, o avarinis STOP atjungia vožtuvų maitinimą.

    Pliusai

    • 4 svirtys hidraulinėms funkcijoms
    • Pilvo tipo korpusas su rankenomis
    • LCD ekranas
    • Valdymo atstumas iki 500 m
    • IP67 apsauga

    Minusai / ribojimai

    • Skirtas tik 24 V DC borto tinklui – 12 V DC mašinai rinkitės ES-YLB12
    • Imtuvo išėjimus būtina suderinti su konkrečiu skirstytuvu (ritės įtampa, srovė, valdymo tipas)
    • Elektriniams kranams su kontaktorių valdymu tinkamesni ES-D1 ar EL-F24-60
    • Pilvo tipo pultas didesnis už rankinį – su juo dirbama naudojant diržą

    Saugos ir montavimo pastabos

    • Imtuvo išėjimai valdo skirstytuvo rites; jei ritės srovė didesnė už išėjimo leistiną – jungkite per tarpinę relę.
    • Imtuvo maitinimas – 24 V DC per atskirą saugiklį; ritės turi būti tos pačios įtampos.
    • Avarinis STOP atjungia vožtuvų ričių maitinimą arba siurblio pavarą; praradus ryšį judesys turi sustoti.
    • Naudokite skirstytuvą su spyruokliniu grįžimu į neutralią padėtį ir išsaugokite hidraulinės sistemos apsauginius vožtuvus.
    • Jei DC ritės be integruotų slopinimo diodų – numatykite juos, kad apsaugotumėte imtuvo išėjimus.
    • Prieš remontą išjunkite borto maitinimą, sustabdykite siurblį ir nuleiskite slėgį sistemoje.

    Greitas pasirinkimo gidas

    4 svirtys
    24 V DC
    iki 500 m
    IP67

    Patikrinkite prieš užsakant:

    • Mašinos borto įtampa: 24 V DC – ES-YLB24, 12 V DC – ES-YLB12.
    • Skirstytuvo ričių tipas (ON/OFF ar proporcinės), įtampa ir srovė – atsiųskite vožtuvų bloko duomenis, suderinsime išėjimus.
    • Įsitikinkite, kad pulto radijo dažnis leidžiamas jūsų šalyje.

    DUK

    Kuo skiriasi ES-YLB24 ir ES-YLB12?
    Tik maitinimo įtampa: ES-YLB24 – 24 V DC, ES-YLB12 – 12 V DC. Rinkitės pagal mašinos borto tinklą.
    Ar tinka proporciniams vožtuvams?
    Prieš užsakydami suderinkite išėjimų tipą su vožtuvų bloku. Atsiųskite skirstytuvo modelį ar ričių duomenis – patarsime.
    Kas nutinka praradus radijo ryšį?
    Imtuvo išėjimai turi išsijungti, ritės grįžta į neutralią padėtį ir judesys sustoja. Tai patikrinkite paleidžiant sistemą.
    Kokiu atstumu veikia?
    Iki ~500 m atviroje erdvėje. Tarp metalinių konstrukcijų ir pastatų atstumas mažesnis.
    Ar galima siurblio variklį jungti tiesiai prie imtuvo?
    Ne. Siurblio pavarą junkite per relę ar kontaktorių, o imtuvo išėjimai skirti valdymo grandinei ir ritėms.
    Ar tinka darbui lauke?
    Taip, IP67 apsauga leidžia dirbti lietuje ir dulkėse. Imtuvo anteną montuokite atvirai, ne už metalinių skydų.

    ES-YLB24 – radijo valdymas hidraulinei technikai

    Pilvo tipo pultas su 4 svirtimis ir LCD ekranu, 24 V DC, iki 500 m, IP67. Prieš užsakydami suderinkite išėjimus su skirstytuvu.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
