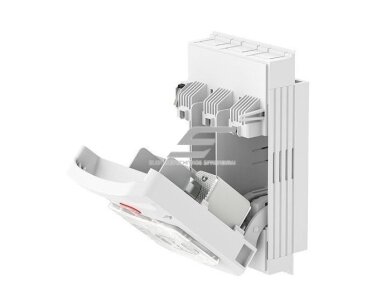

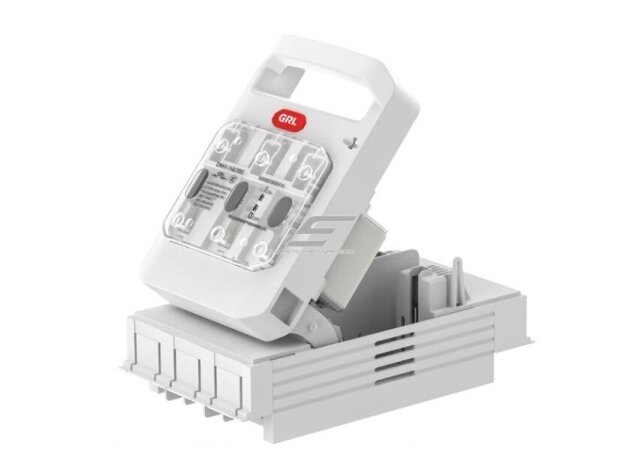

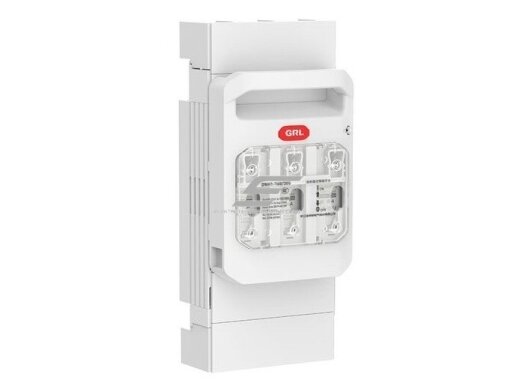

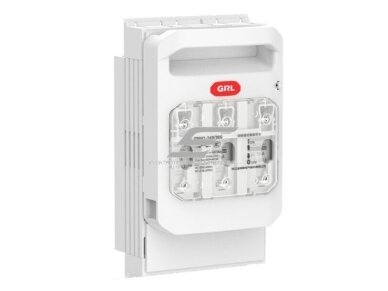

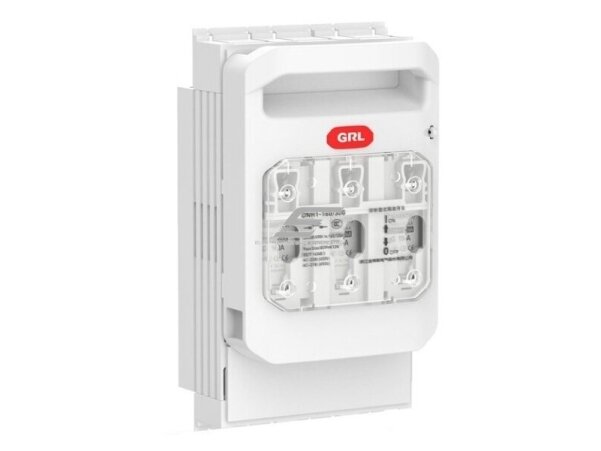

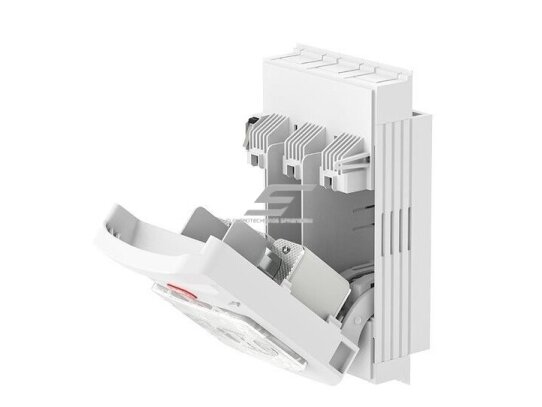

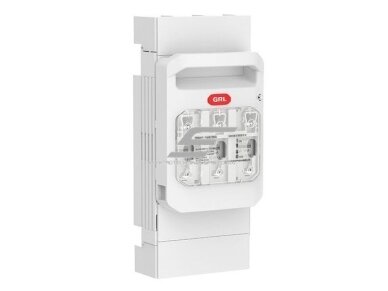

Horizontalus saugiklių kirtiklių laikiklis blokas | 3P | 160A | 400VAC690VAC | 100kA/50kA | NH00 saugikliams | ant plokštės | IP30 | GRL | DNH1-160/30G

Techninės specifikacijos
1. Elektros parametrai

• Nominali įtampa (Ue): 400 V AC; 690 V AC (AC690)
• Nominali srovė (Ie): 160 A (AC400); 160 A (AC690)
• Nominali izoliacinė įtampa (Ui): 1000 V
• Nominali impulso atsparumo įtampa (Uimp): 12 kV
• Ribinis trumpojo jungimo srovės stipris (Iq): 100 kA (AC400); 50 kA (AC690)
• Naudojimo kategorija: AC-23B (AC400); AC-21B (AC690)
• Elektrinis ilgaamžiškumas: 200 ciklų

2. Variniai kontaktai

• Nominali įtampa (Ue): 380 V AC
• Nominali srovė (Ie): 160 A
• Nominali izoliacinė įtampa (Ui): 690 V
• Nominali impulso atsparumo įtampa (Uimp): 8 kV
• Ribinis trumpojo jungimo srovės stipris (Icw): 8 kA / 1s
• Naudojimo kategorija: AC-21B
• Elektrinis ilgaamžiškumas: 200 ciklų
• Nominalus dažnis: 50/60 Hz
• Polių skaičius: 3

3. Saugiklių parametrai

• Saugiklio dydis RT16/NT/NH IEC 60269-2 GB/T 13539.2: 00
• Darbinė srovė (In): 160 A
• Energijos išsklaidymas (P): 12 W
• Mechaninis ilgaamžiškumas: 1400 ciklų
• Apsaugos klasė (ON): IP20
• Apsaugos klasė (OFF): IP30
• Mikro jungiklio prijungimo galimybė: Yra (papildoma opcija)

4. Darbo sąlygos

• Darbinė temperatūra: -5 ℃ ~ +40 ℃
• Montavimo kategorija: III, IV
• Taršumo lygis: 3
• Aukštis virš jūros lygio: ≤ 2000 m
• Laikymo temperatūra: -25 ℃ ~ +55 ℃

Funkcijos:

• Patikima elektros grandinės apsauga nuo perkrovų ir trumpųjų jungimų.
• Lengvas saugiklių keitimas be papildomų įrankių.
• Tvirtas mechanizmas su 1400 ciklų mechaniniu atsparumu.
• Integruotas mikro jungiklis (pasirinktinai), leidžiantis stebėti įjungimo/išjungimo būseną.
• Kompaktiškas dizainas, užtikrinantis optimalų vietos panaudojimą elektros skydinėse.

Naudojimas:

• Pramoninės elektros skydinės (valdymo ir paskirstymo sistemos).
• Energijos skirstymo įrenginiai su NH saugikliais.
• Infrastruktūros objektai – pastotės, komerciniai ir gamybiniai pastatai.
• Aukštos srovės grandinių apsauga įvairiose pramonės srityse.

Pliusai:

• Aukšta elektrinė izoliacija (iki 1000V).
• Didelis trumpojo jungimo atsparumas (iki 100 kA).
• Ilgaamžiškumas – mechaninis atsparumas iki 1400 ciklų.
• Galimybė integruoti mikro jungiklį būsenos stebėjimui.
• Kompaktiškas, lengvai montuojamas dizainas.

Minusai:

• Nėra apsaugos nuo trumpųjų jungimų – būtina naudoti papildomus saugiklius.
• Skirtas tik specifiniams NH saugiklių tipams (NH00).

Šis horizontalus saugiklių kirtiklių laikiklis yra itin svarbi elektros paskirstymo ir apsaugos sistemos dalis, užtikrinanti patikimą veikimą ir lengvą eksploatavimą.
