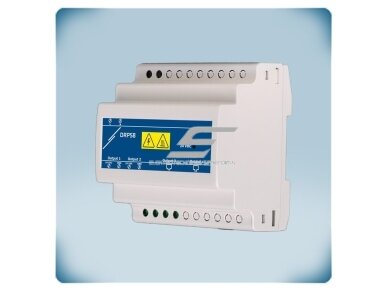

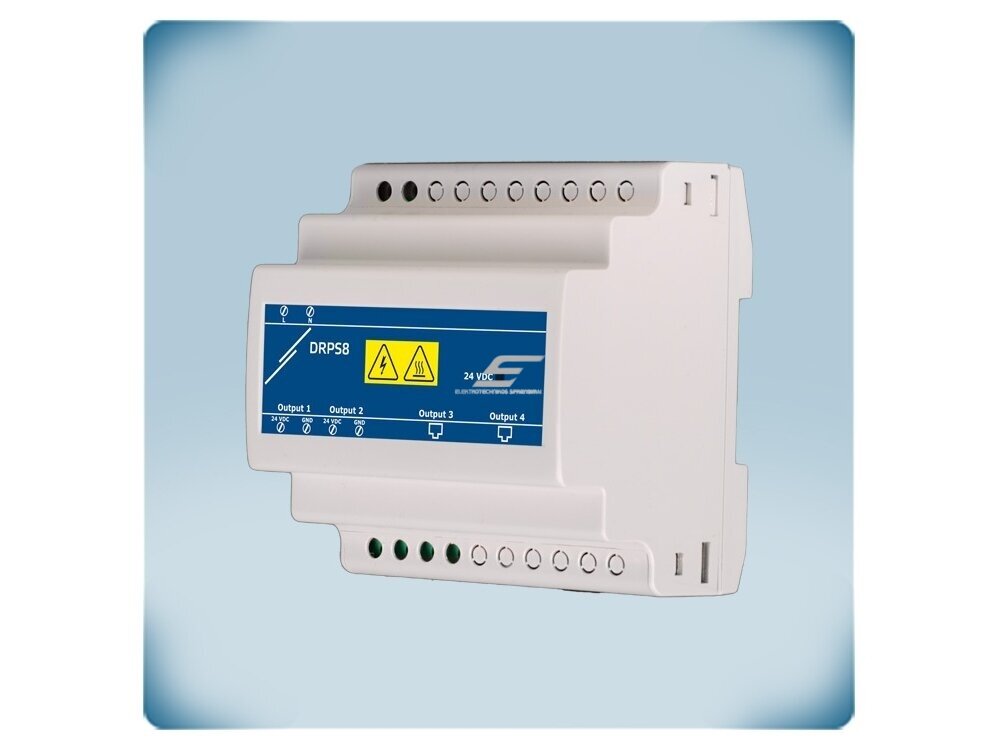

    Impulsinis maitinimo šaltinis | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP30 | DIN bėgeliui | Sentera Controls | DRPS8-24-40

    Kodas: DRPS8-24-40
    Pasiteirauti apie prekę
    Kaina 93.92 € su PVM
    ( 77.62 € be PVM )
    146.52 € Sutaupykite 52.60 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Impulsinis maitinimo šaltinis | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP30 | DIN bėgeliui | Sentera Controls | DRPS8-24-40

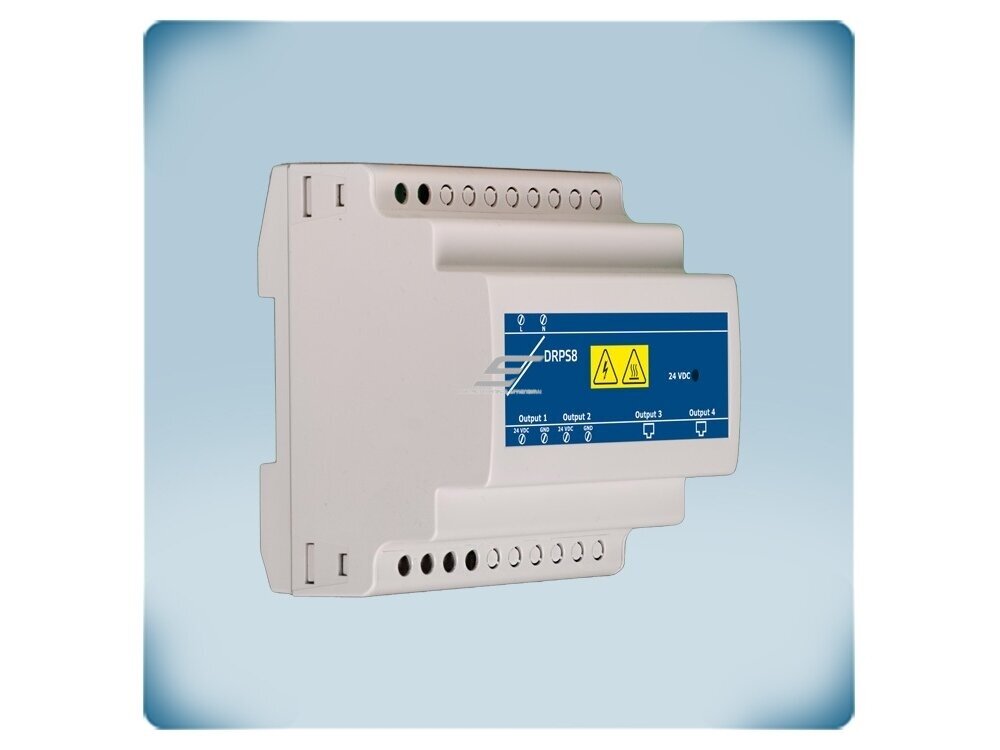

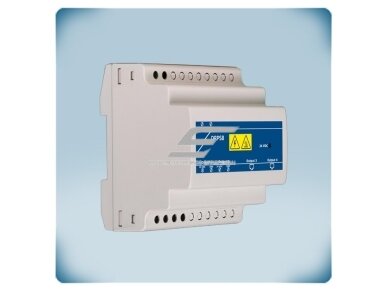

    DRPS8-24-40 – Sentera Controls impulsinis (switch-mode) maitinimo šaltinis, keičiantis 85–264 VAC tinklo įtampą į stabilią 24 VDC, iki 40 W (Imax 1,67 A). Montuojamas ant DIN bėgelio, turi du gnybtų ir du RJ45 išėjimus – 24 VDC galima paskirstyti ir Power over Modbus kabeliu.

    Pagrindinė mintis:
    Sentera daviklius, valdiklius ir valdymo pultus reikia maitinti 24 VDC. Šis šaltinis tam ir skirtas: per RJ45 lizdą vienu kabeliu galima perduoti maitinimą ir Modbus RTU liniją, todėl montavimas greitesnis ir tvarkingesnis.
    Išėjimas
    24 VDC, 40 W (1,67 A)
    Įėjimas
    85–264 VAC, 50–60 Hz
    Jungtys
    2 × gnybtai + 2 × RJ45
    Apsauga
    IP30, DIN bėgelis

    Veikimo principas

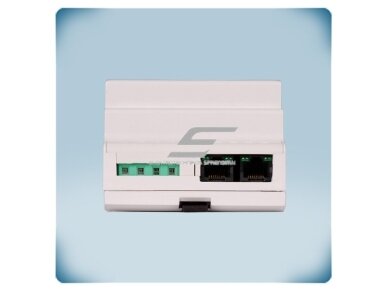

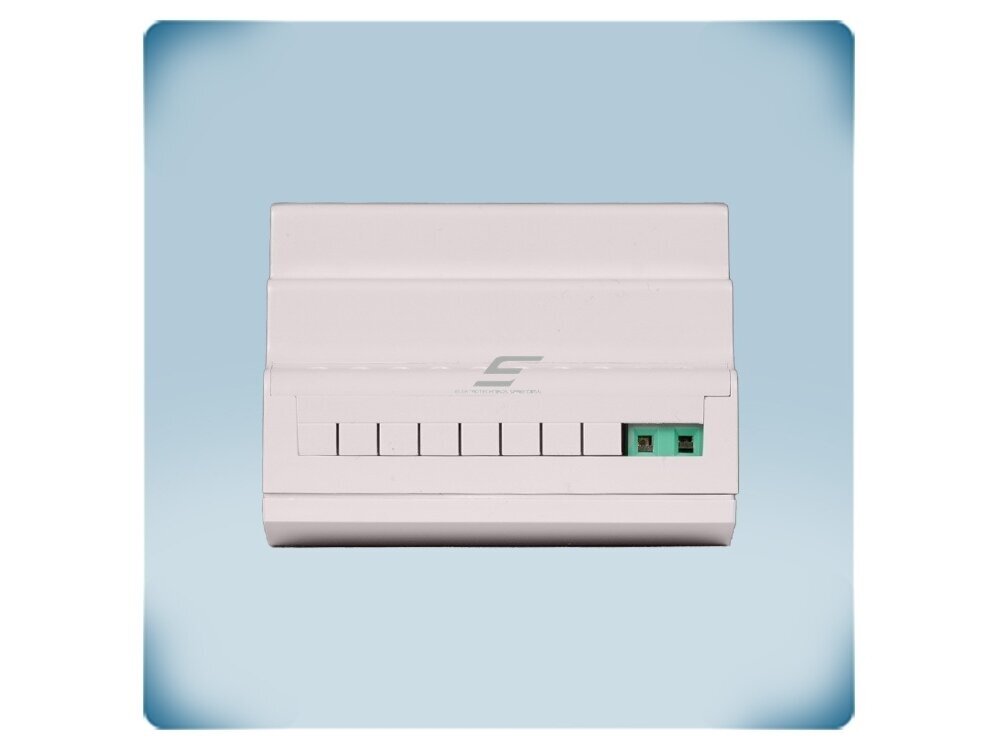

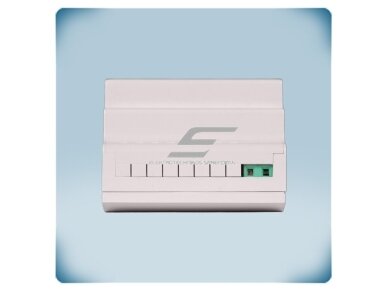

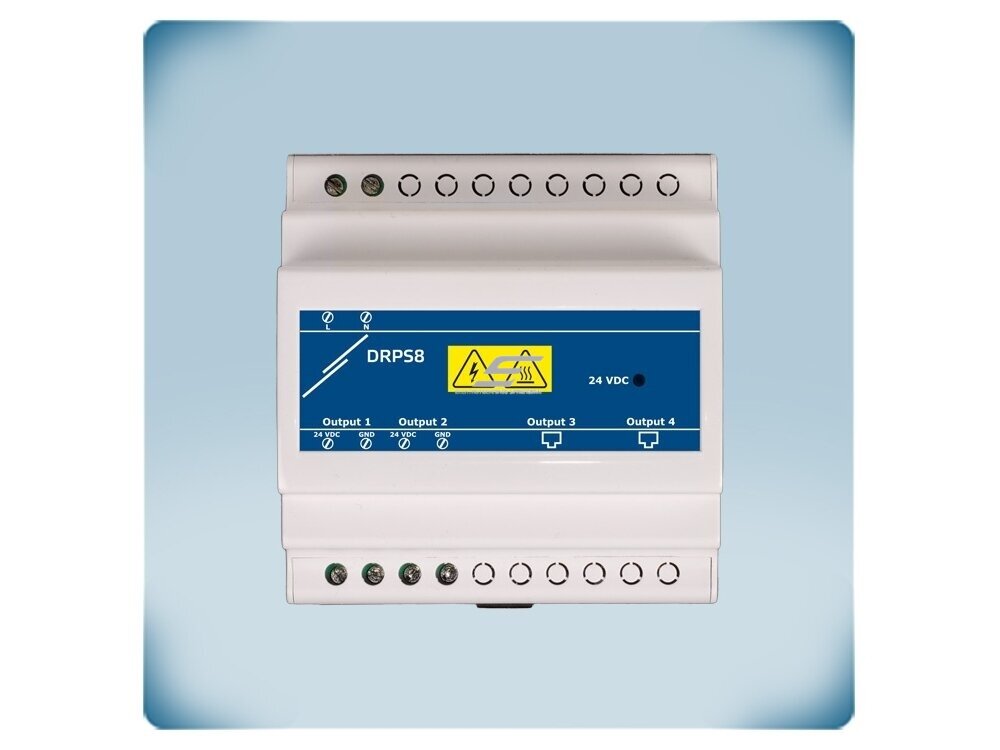

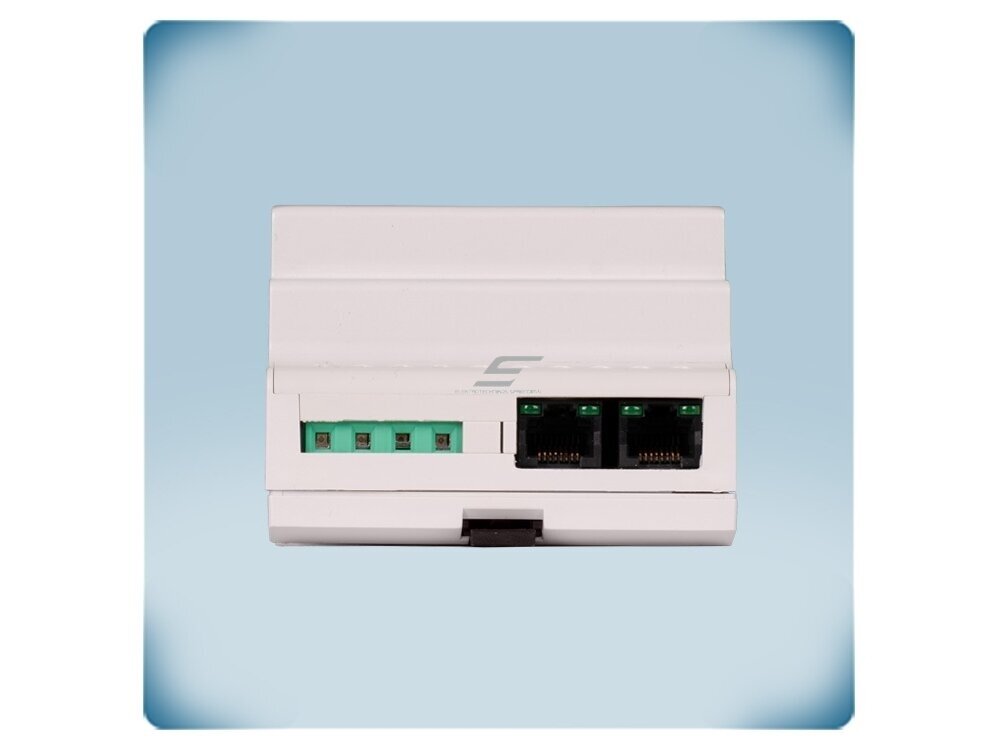

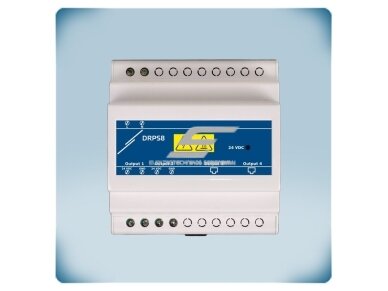

    Šaltinis montuojamas ant DIN bėgelio skyde. Į gnybtus L ir N jungiama tinklo įtampa 85–264 VAC, 50–60 Hz. Išėjimai: 1 ir 2 – gnybtai (+24 V, GND), 3 ir 4 – RJ45 lizdai (1 kontaktas – 24 VDC, 3 – Modbus A, 5 – Modbus /B, 7 – GND). Gnybtų blokas dubliuoja RJ45 jungtį – bendra apkrova yra visų išėjimų apkrovų suma ir neturi viršyti 40 W.

    Impulsinis keitiklis formuoja stabilią 24 VDC įtampą. Lyginant su linijiniais šaltiniais, toks šaltinis efektyvesnis, mažiau kaista, yra lengvesnis ir kompaktiškesnis. Apsauga nuo viršįtampio ir perkrovos veikia „hiccup“ režimu: perkrovos metu šaltinis trumpam išsijungia ir bando vėl įsijungti, o pašalinus gedimą darbas atsistato automatiškai.

    Rezultatas – Sentera davikliai, valdikliai ir valdymo pultai gauna stabilią 24 VDC įtampą iš vieno šaltinio, o po perkrovos darbas atsistato be žmogaus įsikišimo. Inžinieriaus pastaba: skaičiuodami apkrovą sumuokite visų prijungtų įrenginių maksimalias galias ir palikite atsargą.

    Kuo naudingas DRPS8-24-40?
    Vienas 24 VDC / 40 W šaltinis kelių Sentera daviklių ar valdiklių grupei, su RJ45 Power over Modbus jungtimi ir automatine apsauga nuo perkrovos.

    Techninės specifikacijos

    Prekės tipas Impulsinis maitinimo šaltinis 24 VDC
    Gamintojas / kodas Sentera Controls / DRPS8-24-40
    Įėjimo įtampa 85–264 VAC, 50–60 Hz
    Išėjimo įtampa 24 VDC
    Maks. išėjimo srovė 1,67 A
    Galia 40 W
    Išėjimai 2 × gnybtai (+24 V, GND), 2 × RJ45 (1 – 24 VDC, 3 – A, 5 – /B, 7 – GND)
    Apsauga Nuo viršįtampio ir perkrovos (hiccup režimas, automatinis atsistatymas)
    Indikacija Žalias LED – išėjimo įtampa yra
    Korpusas ABS, pilkas (RAL 7035)
    Apsaugos klasė IP30
    Montavimas DIN bėgelis
    Laido nuvalymo ilgis 8 mm
    Darbo aplinka -30…+40 °C, 20–90 % rH be kondensacijos
    Svoris 0,23 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 24 VDC / 40 W – maitina kelis Sentera daviklius, valdiklius ar valdymo pultus.
    • Platus įėjimo diapazonas 85–264 VAC – tinka nestabiliam tinklui ir įvairioms šalims.
    • RJ45 Power over Modbus – maitinimas ir Modbus RTU vienu kabeliu.
    • Hiccup apsauga – perkrovos ar trumpojo jungimo metu išsijungia ir atsistato automatiškai.
    • LED indikacija – iš karto matyti, ar išėjime yra įtampa.

    Kur naudojamas?

    • Automatikos skydai su DIN bėgeliu
    • Vėdinimo ir šildymo valdymo spintos
    • Kelių Sentera daviklių ir valdiklių maitinimas Modbus tinkle
    • Modbus RTU linijos su Power over Modbus kabeliais
    • F tipo slėgio valdiklių (HPSPF, DPSPF, HPSAF, DPSAF, SPS2F) maitinimas 24 VDC
    • Slėgio ar CO₂ daviklių grupės maitinimas iki 40 W bendros galios

    Naudojimas pagal poreikį

    Automatikos skydų surinkėjui.
    DIN bėgelio korpusas ir 8 mm laido nuvalymo ilgis leidžia tvarkingai įrengti 24 VDC paskirstymą skyde.
    Modbus tinklo integratoriui.
    Du RJ45 lizdai vienu kabeliu perduoda 24 VDC ir Modbus RTU liniją (A, /B) į kitus Sentera įrenginius.
    Vėdinimo valdymo spintų projektuotojui.
    Platus 85–264 VAC įėjimas ir 40 W (1,67 A) galia leidžia iš vieno šaltinio maitinti kelis daviklius ir valdiklius.

    Praktinis panaudojimas

    Jeigu automatikos skyde reikia maitinti Modbus RTU tinklo Sentera įrenginius, tada DRPS8-24-40 ant DIN bėgelio per du RJ45 lizdus vienu kabeliu perduoda 24 VDC ir A, /B liniją, o visų keturių išėjimų bendra apkrova neturi viršyti 40 W.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DRPS8-24-40 naudojamas skirtingose sistemose – keičiasi tik prijungiami įrenginiai ir jungimo būdas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Automatikos skydas DIN bėgelis, L / N iš skydo automatinio jungiklio Tvarkingas 24 VDC paskirstymas skyde Laidus nuvalykite 8 mm
    Slėgio ar CO₂ daviklių grupė Davikliai (pvz., HPS-2, DPS-2) → gnybtai +24 V / GND Visi davikliai maitinami iš vieno šaltinio Sumuokite daviklių galias – iki 40 W
    Modbus tinklas su RJ45 Sentera įrenginys su RJ45 → RJ45 lizdas Maitinimas ir Modbus RTU vienu kabeliu Gnybtai ir RJ45 sujungti lygiagrečiai – apkrova bendra
    Slėgio valdiklis su EC ventiliatoriumi HPSPF / DPSPF valdiklis → +24 V, GND Valdiklis gauna stabilų 24 VDC F tipo valdiklius jungkite 4 laidais

    Kaip parinkti maitinimo šaltinį

    Montavimo vieta Rekomenduojamas modelis
    Skydas, DIN bėgelis (IP30) DRPS8-24-40 (24 VDC, 40 W, DIN) ← šis modelis
    Ant sienos, drėgna aplinka (IP65) SEPS8-24-40 (24 VDC, 40 W, IP65)
    Taisyklė: visų prijungtų įrenginių maksimalių galių suma turi neviršyti 40 W (1,67 A esant 24 VDC); gnybtų ir RJ45 išėjimų apkrovos sumuojamos. Montavimo vietą rinkitės pagal aplinką: skyde – DIN versija, drėgnoje patalpoje – IP65 versija.
    Kada rinktis kitą sprendimą: drėgnai aplinkai ar montavimui ant sienos – SEPS8-24-40 (IP65).

    Pliusai

    • 24 VDC, 40 W
    • Platus įėjimas 85–264 VAC
    • RJ45 Power over Modbus
    • Hiccup apsauga su automatiniu atsistatymu
    • IP30 ir DIN montavimas

    Minusai / ribojimai

    • Galia ribota 40 W – didesnėms apkrovoms reikia kelių šaltinių
    • Išėjimo įtampa nereguliuojama (24 VDC)
    • IP30 – tik skydams ir sausoms patalpoms
    • Darbo temperatūra iki +40 °C

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus tinklo įtampą.
    • Tinklo įtampa 85–264 VAC jungiama tik į L ir N gnybtus.
    • Bendra gnybtų ir RJ45 išėjimų apkrova neturi viršyti 40 W.
    • Darbo aplinka -30…+40 °C, 20–90 % rH be kondensacijos.
    • Šaltinis IP30 – montuokite tik uždarame skyde.

    Greitas pasirinkimo gidas

    24 VDC
    40 W
    85–264 VAC
    RJ45
    IP30
    Tinka, kai reikia:
    • maitinti Sentera daviklius, valdiklius ir pultus 24 VDC įtampa;
    • paskirstyti maitinimą Power over Modbus RJ45 kabeliais;
    • montuoti šaltinį skyde ant DIN bėgelio.
    Patikrinkite prieš naudojimą:
    • visų įrenginių bendrą galią (iki 40 W);
    • montavimo vietą ir reikalingą apsaugos klasę;
    • ar įrenginiai jungiami gnybtais, ar RJ45 kabeliu.
    Svarbus priminimas: DRPS8-24-40 – 24 VDC šaltinis; AC maitinimo (24 VAC) reikalaujantiems įrenginiams jis netinka.

    DUK

    Kiek daviklių galima prijungti?
    Tiek, kad jų bendra maksimali galia neviršytų 40 W.
    Kam skirtas RJ45 lizdas?
    Power over Modbus – 24 VDC maitinimui ir Modbus RTU linijai vienu kabeliu perduoti.
    Kas nutinka perkrovos metu?
    Šaltinis veikia hiccup režimu ir, pašalinus gedimą, atsistato automatiškai.
    Ar galima montuoti drėgnoje patalpoje?
    Ne, DRPS8-24-40 yra IP30 – drėgnoms vietoms rinkitės SEPS8-24-40 (IP65).
    Ar tinka 24 VAC maitinamiems įrenginiams?
    Ne, išėjimas yra tik 24 VDC, todėl 24 VAC maitinimo reikalaujantiems įrenginiams šaltinis netinka.
    Kokiomis sąlygomis šaltinis veikia?
    Darbo aplinka -30…+40 °C, 20–90 % rH be kondensacijos.

    Impulsinis maitinimo šaltinis | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP30 | DIN bėgeliui | Sentera Controls | DRPS8-24-40

    Sentera DRPS8-24-40 – 24 VDC / 40 W impulsinis maitinimo šaltinis su 85–264 VAC įėjimu, RJ45 Power over Modbus jungtimi, IP30 korpusu ir hiccup apsauga – Sentera davikliams ir valdikliams maitinti.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
