    Impulsinis maitinimo šaltinis | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP65 | virštinkinis | Sentera Controls | SEPS8-24-40

    Kodas: SEPS8-24-40
    Pasiteirauti apie prekę
    Kaina 87.79 € su PVM
    ( 72.55 € be PVM )
    136.95 € Sutaupykite 49.16 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Impulsinis maitinimo šaltinis | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP65 | virštinkinis | Sentera Controls | SEPS8-24-40

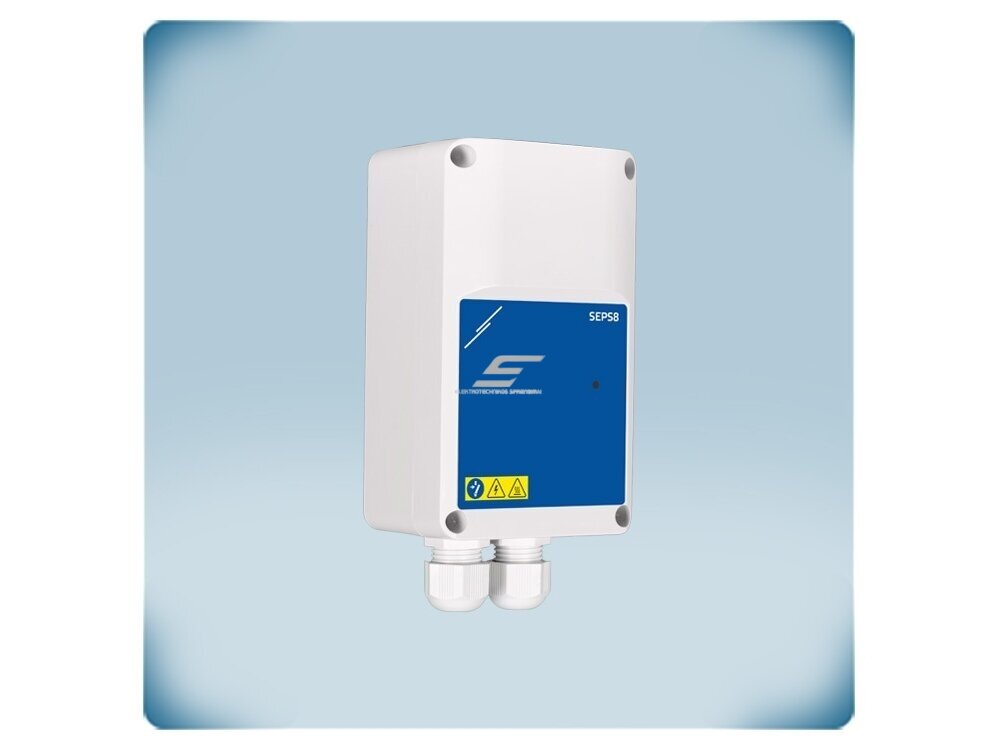

    SEPS8-24-40 – Sentera Controls impulsinis (switch-mode) maitinimo šaltinis, keičiantis 85–264 VAC tinklo įtampą į stabilią 24 VDC, iki 40 W (Imax 1,67 A). IP65 korpusas montuojamas ant sienos, išėjimas – gnybtai arba RJ45 lizdas Power over Modbus prijungimui.

    Pagrindinė mintis:
    Sentera daviklius, valdiklius ir valdymo pultus reikia maitinti 24 VDC. Šis šaltinis tam ir skirtas: per RJ45 lizdą vienu kabeliu galima perduoti maitinimą, todėl montavimas greitesnis ir tvarkingesnis.
    Išėjimas
    24 VDC, 40 W (1,67 A)
    Įėjimas
    85–264 VAC, 50–60 Hz
    Jungtys
    Gnybtai + RJ45
    Apsauga
    IP65, virštinkinis

    Veikimo principas

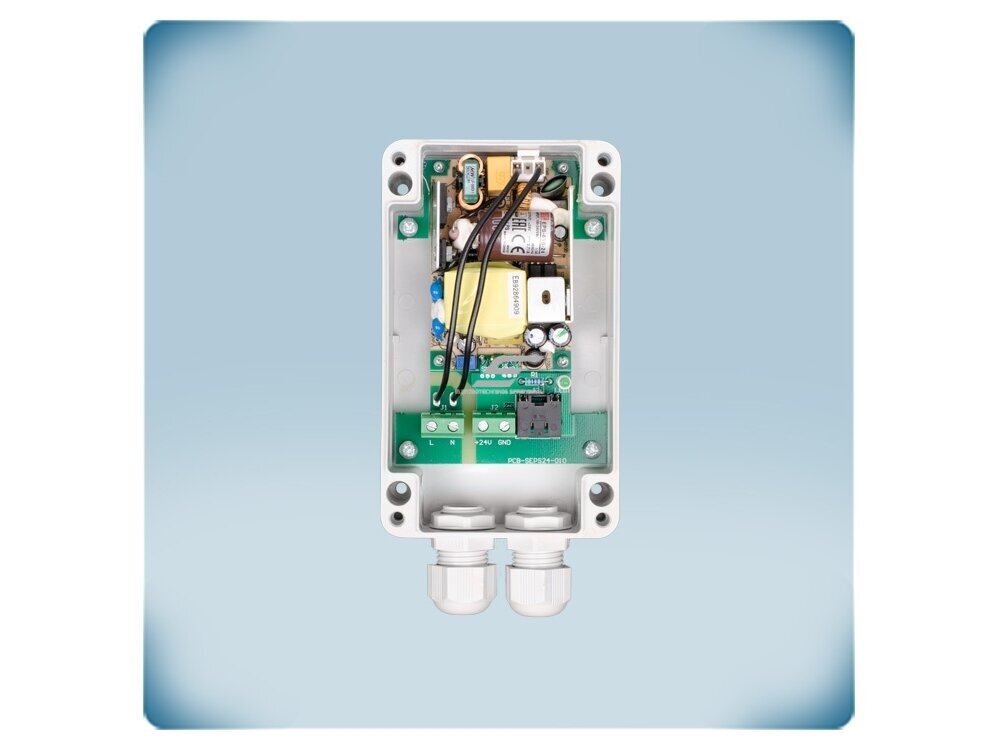

    Šaltinis montuojamas ant sienos ar kito vertikalaus paviršiaus. Į gnybtus L ir N jungiama tinklo įtampa 85–264 VAC, 50–60 Hz. Išėjimas – gnybtų blokas (+24 V, GND) ir RJ45 lizdas Power over Modbus (24 VDC ir GND). Gnybtai ir RJ45 sujungti lygiagrečiai – bendra apkrova yra abiejų jungčių apkrovų suma ir neturi viršyti 40 W. Žalias LED rodo, kad išėjimo įtampa yra.

    Impulsinis keitiklis formuoja stabilią 24 VDC įtampą. Lyginant su linijiniais šaltiniais, toks šaltinis efektyvesnis, mažiau kaista, yra lengvesnis ir kompaktiškesnis. Apsauga nuo viršįtampio ir perkrovos veikia „hiccup“ režimu: perkrovos metu šaltinis trumpam išsijungia ir bando vėl įsijungti, o pašalinus gedimą darbas atsistato automatiškai.

    Rezultatas – Sentera davikliai, valdikliai ir valdymo pultai gauna stabilią 24 VDC įtampą iš vieno šaltinio, o po perkrovos darbas atsistato be žmogaus įsikišimo. Inžinieriaus pastaba: skaičiuodami apkrovą sumuokite visų prijungtų įrenginių maksimalias galias ir palikite atsargą.

    Kuo naudingas SEPS8-24-40?
    Vienas 24 VDC / 40 W šaltinis kelių Sentera daviklių ar valdiklių grupei, su RJ45 Power over Modbus jungtimi ir automatine apsauga nuo perkrovos.

    Techninės specifikacijos

    Prekės tipas Impulsinis maitinimo šaltinis 24 VDC
    Gamintojas / kodas Sentera Controls / SEPS8-24-40
    Įėjimo įtampa 85–264 VAC, 50–60 Hz
    Išėjimo įtampa 24 VDC
    Maks. išėjimo srovė 1,67 A
    Galia 40 W
    Išėjimai Gnybtai (+24 V, GND) ir RJ45 lizdas Power over Modbus (24 VDC, GND)
    Apsauga Nuo viršįtampio ir perkrovos (hiccup režimas, automatinis atsistatymas)
    Indikacija Žalias LED – išėjimo įtampa yra
    Korpusas ABS, UL94-V0, pilkas (RAL 7035)
    Apsaugos klasė IP65
    Montavimas Virštinkinis, ant sienos (4 tvirtinimo angos)
    Darbo aplinka -30…+40 °C, 20–90 % rH be kondensacijos
    Svoris 0,36 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 24 VDC / 40 W – maitina kelis Sentera daviklius, valdiklius ar valdymo pultus.
    • Platus įėjimo diapazonas 85–264 VAC – tinka nestabiliam tinklui ir įvairioms šalims.
    • RJ45 Power over Modbus – maitinimas vienu kabeliu.
    • Hiccup apsauga – perkrovos ar trumpojo jungimo metu išsijungia ir atsistato automatiškai.
    • LED indikacija – iš karto matyti, ar išėjime yra įtampa.

    Kur naudojamas?

    • Drėgnos patalpos, sandėliai, daržovių saugyklos
    • Techninės patalpos be skydo
    • Sentera daviklių ir valdiklių maitinimas šalia įrenginių
    • Power over Modbus prijungimas RJ45 kabeliu
    • F tipo slėgio valdiklių (HPSPF, DPSPF, HPSAF, DPSAF, SPS2F) maitinimas 24 VDC
    • Slėgio ar CO₂ daviklių grupės maitinimas iki 40 W bendros galios

    Naudojimas pagal poreikį

    Ūkio pastatų vėdinimo montuotojui.
    IP65 korpusas ant sienos leidžia 24 VDC maitinimą įrengti drėgnoje patalpoje ar sandėlyje be atskiro skydo.
    Saugyklų mikroklimato integratoriui.
    Davikliai ir valdikliai maitinami šalia įrenginių per gnybtus arba RJ45 lizdą, bendrai apkrovai neviršijant 40 W.
    Serviso technikui.
    Hiccup apsauga po perkrovos atsistato automatiškai, o žalias LED iškart parodo, ar išėjime yra 24 VDC.

    Praktinis panaudojimas

    Jeigu sandėlyje ant sienos reikia maitinti kelis HPS-2 slėgio daviklius ir F tipo slėgio valdiklį, tada SEPS8-24-40 IP65 korpuse iš 85–264 VAC tinklo duoda 24 VDC, o bendra prijungtų įrenginių galia turi likti iki 40 W (1,67 A).

    Pritaikymo gidas: kaip naudojamas praktikoje

    SEPS8-24-40 naudojamas skirtingose sistemose – keičiasi tik prijungiami įrenginiai ir jungimo būdas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Drėgna patalpa, sandėlis Montavimas ant sienos, L / N iš tinklo 24 VDC šalia daviklių be atskiro skydo RJ45 kabelį veskite per riebokšlį – taip išlaikoma IP65
    Slėgio ar CO₂ daviklių grupė Davikliai (pvz., HPS-2, DPS-2) → gnybtai +24 V / GND Visi davikliai maitinami iš vieno šaltinio Sumuokite daviklių galias – iki 40 W
    Modbus tinklas su RJ45 Sentera įrenginys su RJ45 → RJ45 lizdas Maitinimas vienu kabeliu Gnybtai ir RJ45 sujungti lygiagrečiai – apkrova bendra
    Slėgio valdiklis su EC ventiliatoriumi HPSPF / DPSPF valdiklis → +24 V, GND Valdiklis gauna stabilų 24 VDC F tipo valdiklius jungkite 4 laidais

    Kaip parinkti maitinimo šaltinį

    Montavimo vieta Rekomenduojamas modelis
    Skydas, DIN bėgelis (IP30) DRPS8-24-40 (24 VDC, 40 W, DIN)
    Ant sienos, drėgna aplinka (IP65) SEPS8-24-40 (24 VDC, 40 W, IP65) ← šis modelis
    Taisyklė: visų prijungtų įrenginių maksimalių galių suma turi neviršyti 40 W (1,67 A esant 24 VDC); gnybtų ir RJ45 išėjimų apkrovos sumuojamos. Montavimo vietą rinkitės pagal aplinką: skyde – DIN versija, drėgnoje patalpoje – IP65 versija.
    Kada rinktis kitą sprendimą: montavimui skyde ant DIN bėgelio – DRPS8-24-40.

    Pliusai

    • 24 VDC, 40 W
    • Platus įėjimas 85–264 VAC
    • RJ45 Power over Modbus
    • Hiccup apsauga su automatiniu atsistatymu
    • IP65 korpusas

    Minusai / ribojimai

    • Galia ribota 40 W – didesnėms apkrovoms reikia kelių šaltinių
    • Išėjimo įtampa nereguliuojama (24 VDC)
    • Didesnis už DIN versiją, montuojamas tik ant paviršiaus
    • Darbo temperatūra iki +40 °C

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus tinklo įtampą.
    • Tinklo įtampa 85–264 VAC jungiama tik į L ir N gnybtus.
    • Bendra gnybtų ir RJ45 išėjimų apkrova neturi viršyti 40 W.
    • Darbo aplinka -30…+40 °C, 20–90 % rH be kondensacijos.
    • Kad išliktų IP65, RJ45 kabelį veskite per riebokšlį; nenaudokite iš anksto užspausto kabelio, apeinančio riebokšlį.

    Greitas pasirinkimo gidas

    24 VDC
    40 W
    85–264 VAC
    RJ45
    IP65
    Tinka, kai reikia:
    • maitinti Sentera daviklius, valdiklius ir pultus 24 VDC įtampa;
    • paskirstyti maitinimą Power over Modbus RJ45 kabeliais;
    • montuoti šaltinį drėgnoje patalpoje ant sienos.
    Patikrinkite prieš naudojimą:
    • visų įrenginių bendrą galią (iki 40 W);
    • montavimo vietą ir reikalingą apsaugos klasę;
    • ar įrenginiai jungiami gnybtais, ar RJ45 kabeliu.
    Svarbus priminimas: SEPS8-24-40 – 24 VDC šaltinis; AC maitinimo (24 VAC) reikalaujantiems įrenginiams jis netinka.

    DUK

    Kiek daviklių galima prijungti?
    Tiek, kad jų bendra maksimali galia neviršytų 40 W.
    Kam skirtas RJ45 lizdas?
    Power over Modbus – 24 VDC maitinimui vienu kabeliu perduoti.
    Kas nutinka perkrovos metu?
    Šaltinis veikia hiccup režimu ir, pašalinus gedimą, atsistato automatiškai.
    Ar galima montuoti drėgnoje patalpoje?
    Taip, korpusas IP65, jei RJ45 kabelis įvestas per riebokšlį.
    Ar tinka 24 VAC maitinamiems įrenginiams?
    Ne, išėjimas yra tik 24 VDC, todėl 24 VAC maitinimo reikalaujantiems įrenginiams šaltinis netinka.
    Kokiomis sąlygomis šaltinis veikia?
    Darbo aplinka -30…+40 °C, 20–90 % rH be kondensacijos.

    Impulsinis maitinimo šaltinis | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP65 | virštinkinis | Sentera Controls | SEPS8-24-40

    Sentera SEPS8-24-40 – 24 VDC / 40 W impulsinis maitinimo šaltinis su 85–264 VAC įėjimu, RJ45 Power over Modbus jungtimi, IP65 korpusu ir hiccup apsauga – Sentera davikliams ir valdikliams maitinti.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
