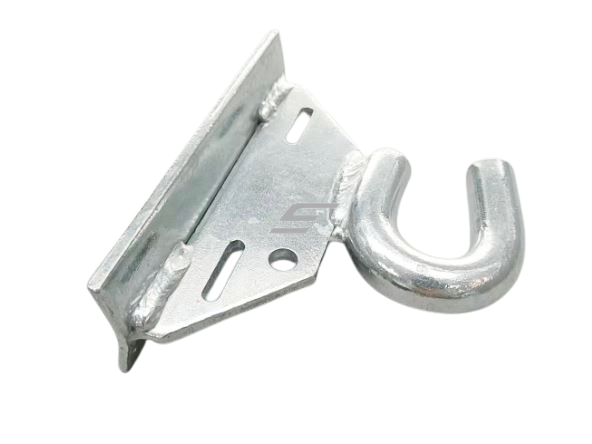

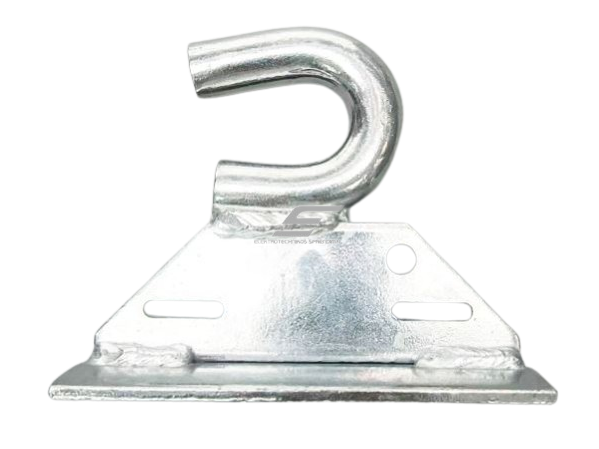

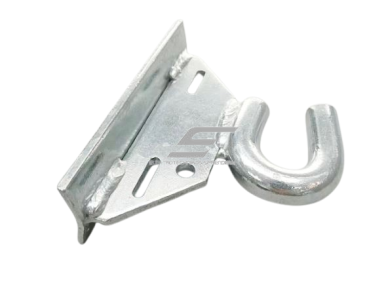

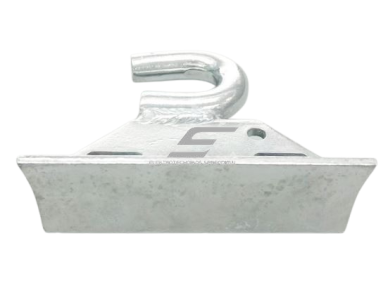

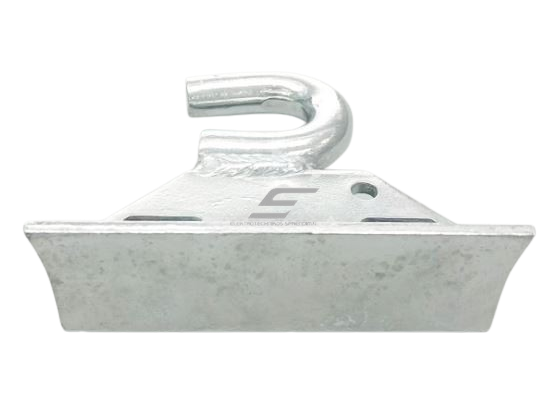

Inkarinių | atraminių gnybtų tvirtinimo kablys | 150x131mm | Ø20mm | karštai cinkuotas

Kablys gali būti naudojamas inkarinių ir atraminių gnybtų prijungimui prie atramų bei fasadų. Tvirtinimas plienine juosta leidžia montuoti kablį negręžiant atramos, kai tokį montavimo būdą leidžia konkrečios sistemos projektas.

Toks montavimo principas ypač tinkamas apvalioms arba daugiakampėms atramoms, kai kablį reikia pritvirtinti prie konstrukcijos be papildomo gręžimo. Plieninės juostos tipas, plotis, storis ir įtempimas turi būti parenkami pagal konkrečią apkrovą ir montavimo sistemą.

• Skirtas inkariniams ir atraminiams gnybtams.
• Tvirtinimas prie atramų arba fasadų.
• Montuojamas naudojant plieninę juostą.
• Karštai cinkuotas paviršius.
• Kablio strypo skersmuo Ø20mm.
• Atsparus atmosferinėms sąlygoms.
• Skirtas lauko infrastruktūros tvirtinimo sistemoms.

• Paprastas montavimas plienine juosta.
• Nereikia gręžti atramos, kai naudojama juostinė tvirtinimo sistema.
• Tinka skirtingo tipo atramoms ir fasadams.
• Karštai cinkuota antikorozinė apsauga.
• Tvirta metalinė konstrukcija.
• Universalus jungties taškas įvairiems inkariniams ir atraminiams gnybtams.
• Pritaikytas lauko ir atmosferinėms sąlygoms.

• Reikalinga atskira plieninė tvirtinimo juosta ir jos užveržimui skirti elementai.
• Juostos parametrai turi būti parinkti pagal apkrovą – netinkama arba nepakankamai įtempta juosta gali sumažinti jungties patikimumą.
• Negalima vertinti kablio atskirai nuo visos tvirtinimo sistemos.
• Pažeidus cinko dangą gali sumažėti vietinis atsparumas korozijai.
• Prieš naudojant būtina patikrinti suderinamumą su konkrečiu inkariniu arba atraminiu gnybtu.

Ant lauko elektros arba telekomunikacijų atramos reikia sumontuoti inkarinį gnybtą oro kabeliui. Kablys priglaudžiamas prie atramos reikiamame aukštyje.

Per pagrindo angas pervedama viena arba kelios projekte numatytos plieninės tvirtinimo juostos. Juostos apjuosiamos aplink atramą, įtempiamos ir užfiksuojamos tam skirtais tvirtinimo elementais.

Į viršutinį kablį prijungiamas suderinamas inkarinis arba atraminis gnybtas. Kabelio mechaninė apkrova per gnybtą ir kablį perduodama į atramą.

Galutinės sistemos mechaninis patikimumas priklauso nuo kablio, plieninės juostos, jos užrakto, gnybto, atramos ir kabelio suderinamumo bei tinkamo montavimo.

Jis skirtas inkarinių ir atraminių gnybtų tvirtinimui prie atramų ir pastatų fasadų.

Kablys montuojamas naudojant plieninę tvirtinimo juostą, kuri pervedama per pagrindo angas ir apjuosiama aplink atramą.

Naudojant numatytą plieninės juostos montavimo būdą atramos gręžti nereikia.

Taip. Gaminys skirtas lauko naudojimui ir turi karštai cinkuotą paviršių.

Gaminys tinkamas eksploatuoti esant UV ir saulės spinduliuotei.

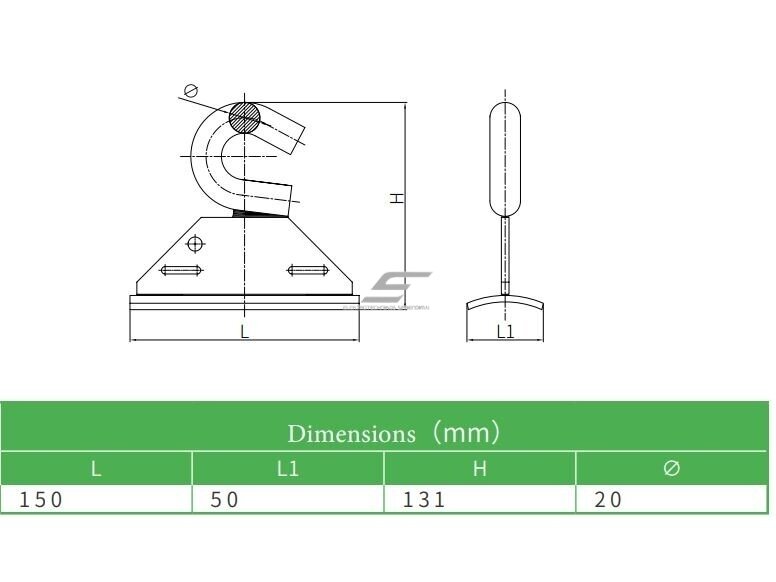

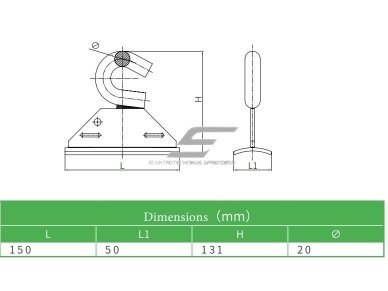

L – 150mm, L1 – 50mm, H – 131mm, kablio strypo skersmuo – Ø20mm.

Taip. Tai viena pagrindinių šio tipo kablio paskirčių, tačiau turi būti patikrintas konkretaus gnybto mechaninis ir geometrinis suderinamumas.

Taip, jei konstrukcija ir pasirinktas tvirtinimo būdas yra tinkami numatomai apkrovai.

Kablį, plieninę tvirtinimo juostą ir gnybtą reikia parinkti pagal konkrečios sistemos mechanines apkrovas, atramos konstrukciją ir projekto reikalavimus. Plieninė juosta turi būti tinkamai įtempta ir užfiksuota, o pats kablys turi stabiliai remtis į atramą.

Prieš montuojant būtina patikrinti, ar nėra mechaninių deformacijų, suvirinimo pažeidimų ar reikšmingų cinko dangos defektų. Galutinę jungties laikomąją galią lemia ne vien kablys, bet visa tvirtinimo sistema.
