Prekės aprašymas

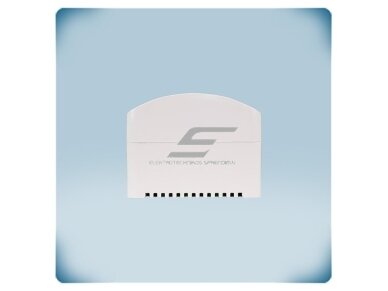

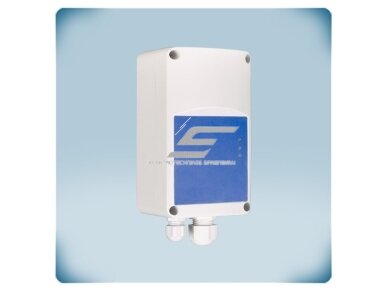

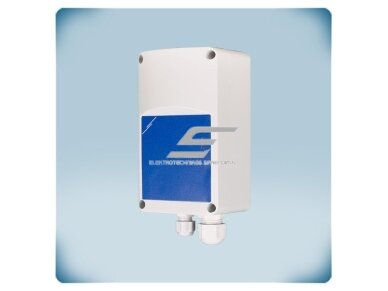

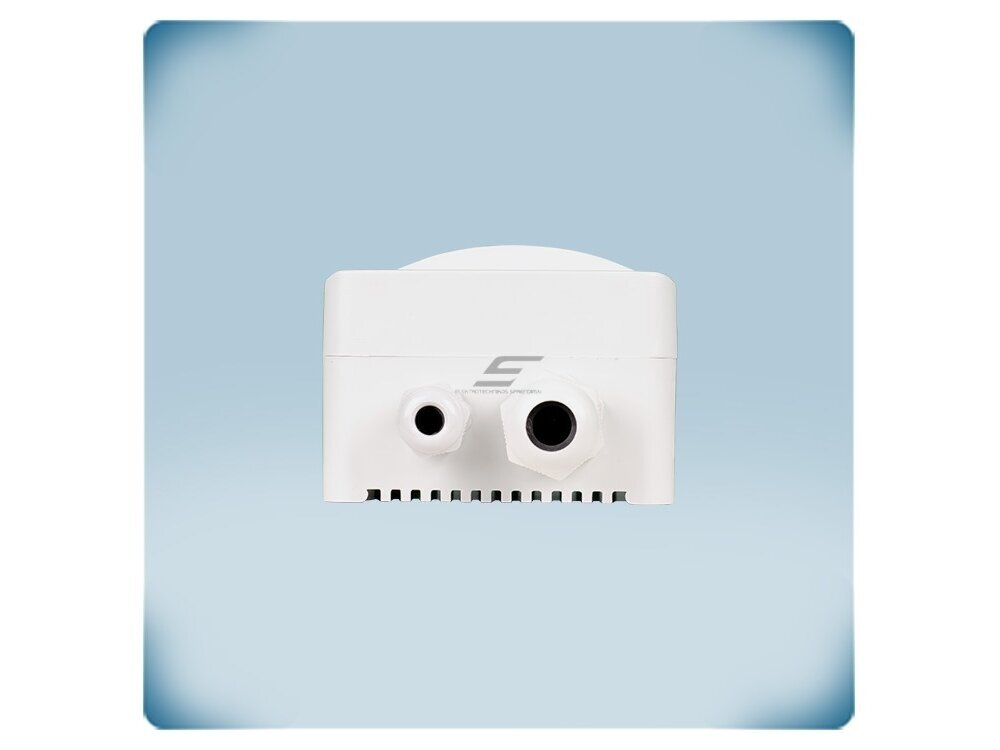

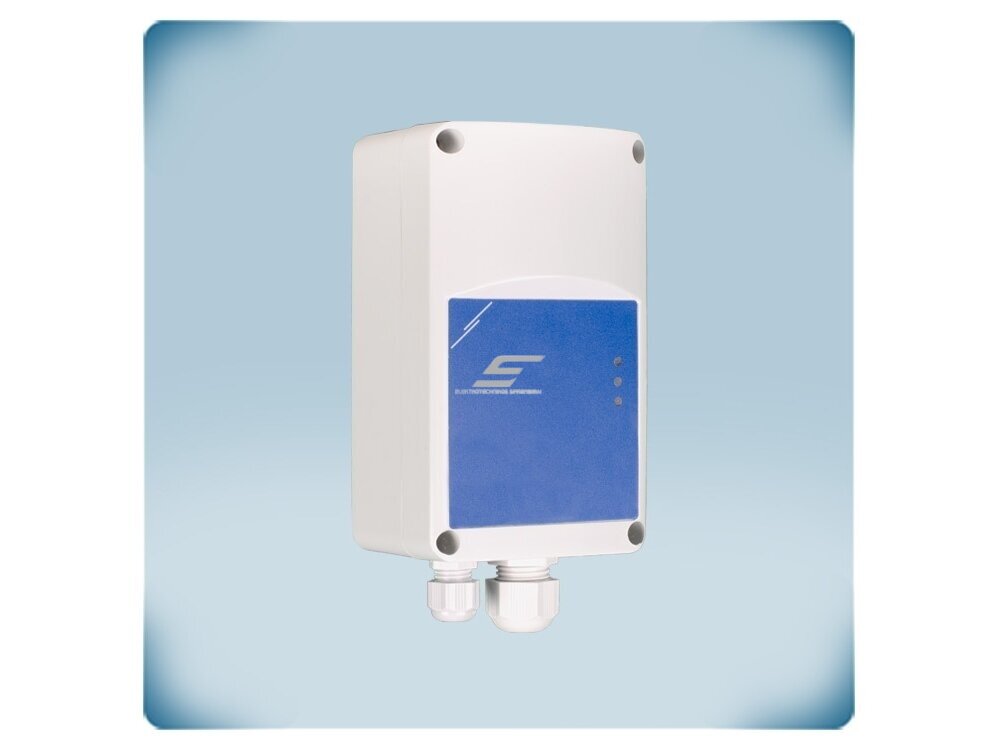

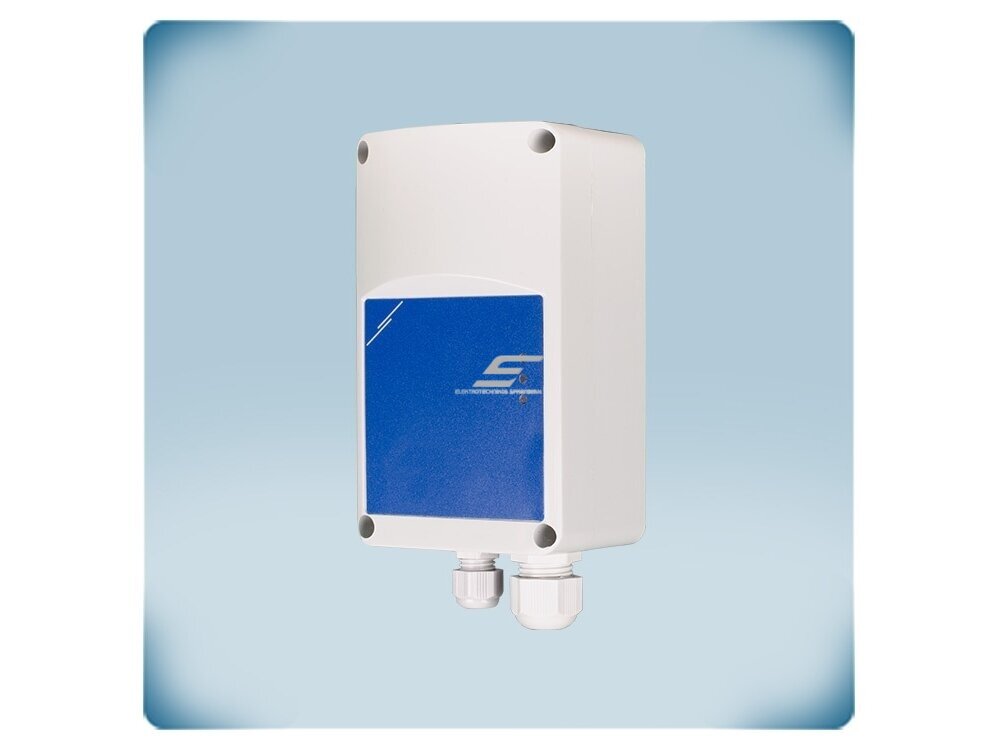

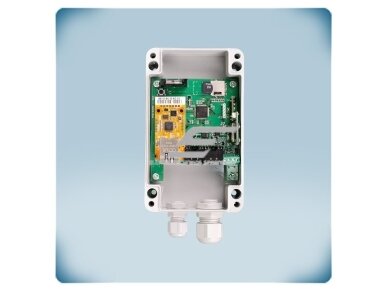

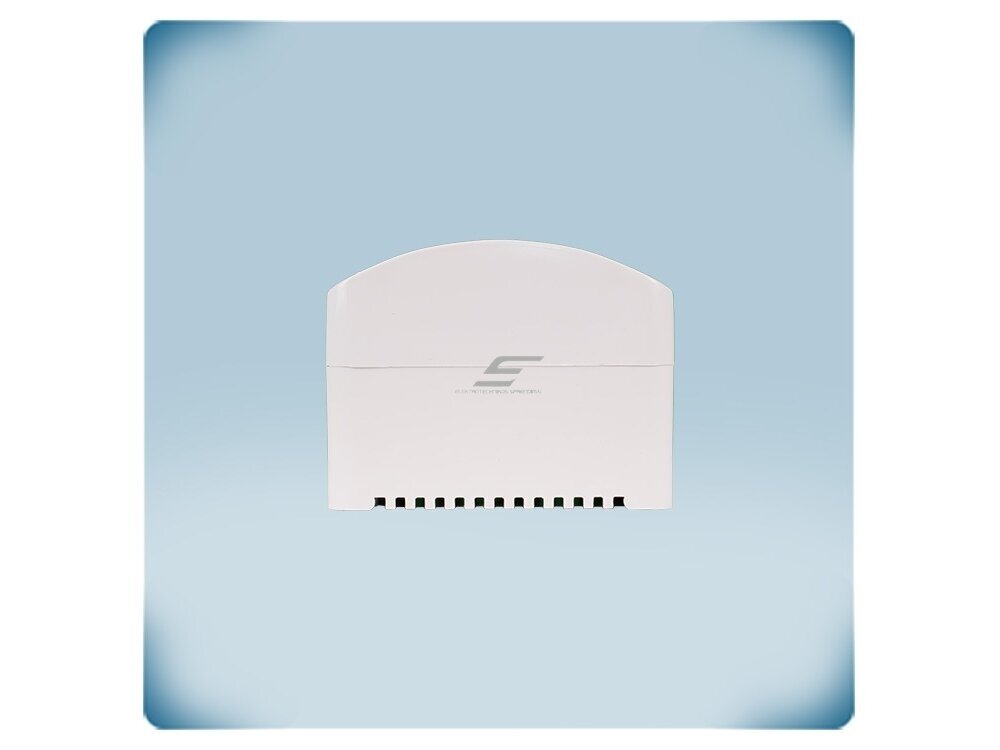

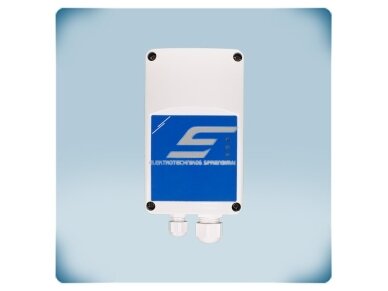

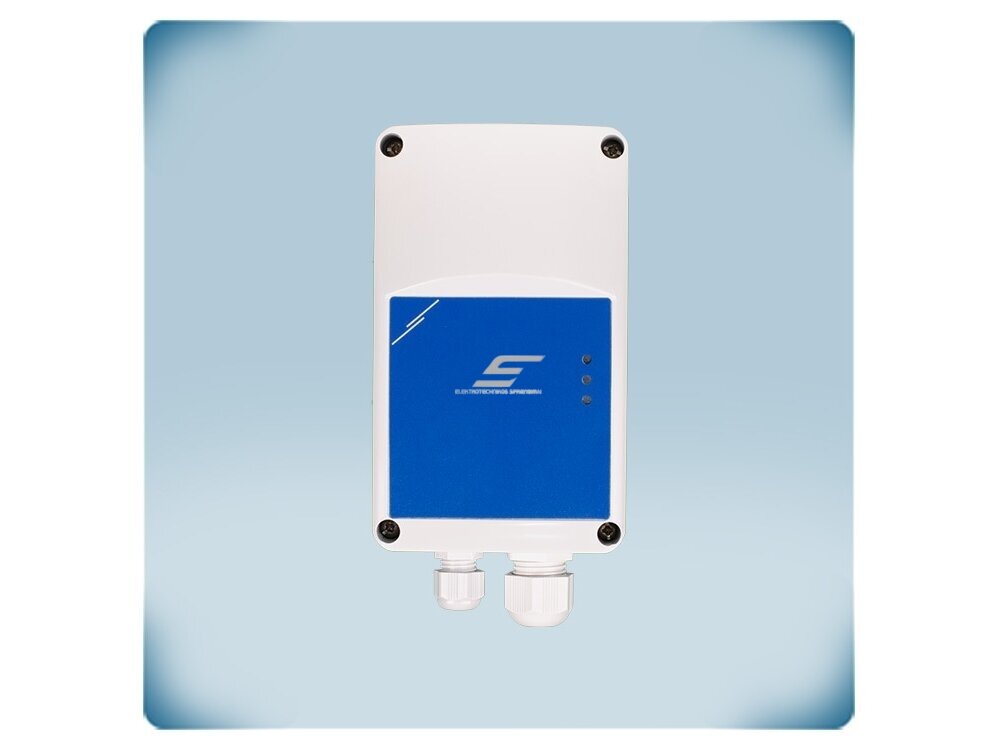

Interneto modulis SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | sieninis | IP54 | Sentera Controls | SIG-M-2

SIG-M-2 – Sentera Controls interneto modulis (šliuzas), kuris prijungia vieną Sentera įrenginį arba visą jų Modbus RTU tinklą prie SenteraWeb debesies. Į internetą jungiamasi laidiniu Ethernet arba belaidžiu Wi-Fi ryšiu, montavimas – sieninis (paviršinis), apsaugos klasė IP54.

Pagrindinė mintis:
Šliuzas paverčia vietinę vėdinimo automatiką nuotoliniu būdu prižiūrima sistema: nustatymus galima keisti iš biuro, duomenys registruojami debesyje, o apie užterštą filtrą ar variklio gedimą sužinote pranešimu, o ne iš kliento skambučio.

Interneto ryšys
Ethernet arba Wi-Fi

Modbus
2 kanalai Modbus RTU (RS485)

Maitinimas
24 VDC PoM, Imax 330 mA

Montavimas / apsauga
sieninis (paviršinis), IP54

Veikimo principas

Modulis tvirtinamas ant sienos (IP54) ir maitinamas 24 VDC per Modbus (PoM, Imax 330 mA) per RJ45 arba gnybtus VIN, GND, A, /B, tačiau ne abiem būdais kartu; turi 3 RJ45 lizdus – pagrindiniam valdikliui ar BMS, pagalbiniams įrenginiams ir internetui – bei 24 VDC išėjimą. Internetas jungiamas Ethernet kabeliu arba per Wi-Fi (2,4 GHz).

Pagrindiniu (master) Modbus RTU kanalu modulis apklausia prijungtus Sentera reguliatorius, jutiklius ir valdiklius, o antru (slave) kanalu pats yra pasiekiamas iš pagrindinio valdiklio ar BMS, todėl SenteraWeb ir esama automatika veikia kartu. Duomenys siunčiami MQTT protokolu, palaikomi TCP, UDP ir HTTP kliento režimai; realaus laiko laikrodis turi atsarginę bateriją, programinė įranga atnaujinama internetu.

Rezultatas – per SenteraWeb keičiamos prijungtų įrenginių nustatytos vertės, ribos ir parametrai, diegiami programinės įrangos atnaujinimai, registruojami duomenys, o įspėjimai (pvz., užterštas filtras, variklio gedimas) ateina be vizito į objektą.

Kuo naudingas SIG-M-2?
Vienas modulis suteikia nuotolinę prieigą prie visos Sentera Modbus sistemos – mažiau serviso išvykų, greitesnė gedimų diagnostika ir duomenų istorija klientui.

Techninės specifikacijos

Prekės tipas	Interneto modulis (šliuzas) SenteraWeb
Gamintojas / kodas	Sentera Controls / SIG-M-2
Maitinimas	24 VDC per Modbus (PoM), Imax 330 mA
Išėjimas pagalbiniams įrenginiams	24 VDC
Interneto ryšys	Ethernet arba Wi-Fi
Modbus	2 kanalai Modbus RTU (RS485): pavaldiesiems įrenginiams ir pagrindiniam valdikliui / BMS

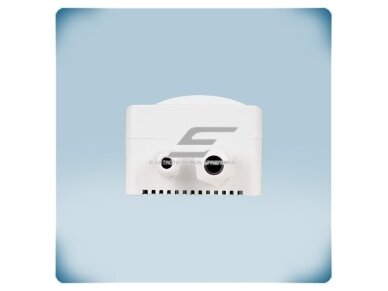

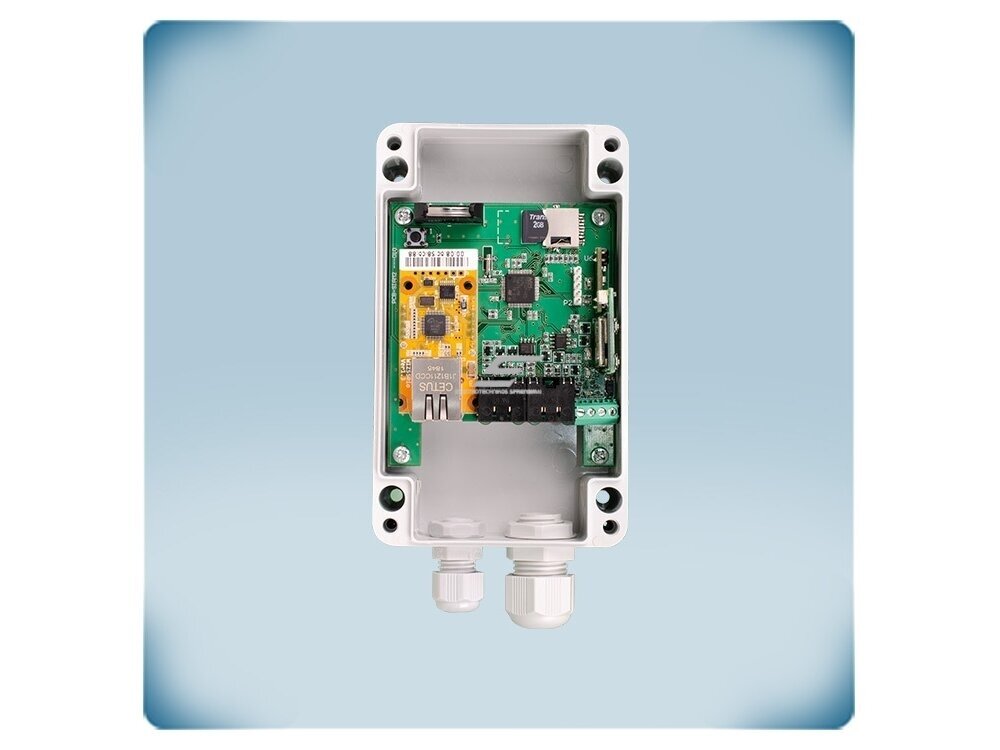

Jungtys	3 RJ45 lizdai (pagrindinis valdiklis / BMS / PoM, pagalbiniai įrenginiai / PoM, interneto jungtis) arba gnybtai VIN, GND, A, /B
Protokolai	MQTT; TCP, UDP, HTTP kliento režimai
Debesis	SenteraWeb
Laikrodis	Realaus laiko laikrodis su atsargine baterija
Atnaujinimas	Programinė įranga atnaujinama internetu
Atstatymas	PROG P2: trumpiklis 1–2 (2 s) – Modbus ryšio parametrų atstatymas; 3–4 – atnaujinimo režimas; Wi-Fi atstatymas – laikyti 2 s
Numatytasis IP adresas	192.168.1.123 (atstačius Wi-Fi)
Papildomai	Maitinimas per RJ45 (PoM) arba per gnybtus VIN, GND, A, /B
Montavimas	sieninis (paviršinis)
Korpusas	ABS, UL94-V0, pilkas RAL 7035
Apsaugos klasė	IP54
Darbo aplinka	-10…+50 °C, 5–95 % rH be kondensacijos
Svoris	0,20 kg neto
Pakuotė	pakuotė 175 × 98 × 93 mm
Atitiktis	EMC 2014/30/ES, RED 2014/53/ES (EN 300 328, ETSI EN 301 489-1/-17), EN 60950-1, EN 62311, WEEE, RoHS, EN IEC 63000

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

SenteraWeb prieiga – Sentera įrenginių konfigūravimas ir stebėjimas per internetą.
Du Modbus RTU kanalai – SenteraWeb ir BMS / pagrindinis valdiklis gali dirbti su ta pačia sistema vienu metu.
Įspėjimai ir pranešimai – pvz., užterštas filtras ar variklio gedimas – žinia ateina be vizito į objektą.
Duomenų registravimas – matavimų ir būsenų istorija SenteraWeb duomenų bazėje.
Nuotolinis atnaujinimas – prijungtų įrenginių programinė įranga ir parametrai atnaujinami per SenteraWeb.
PoM maitinimas – 24 VDC ir Modbus vienu UTP kabeliu; 24 VDC išėjimas pagalbiniams įrenginiams.
MQTT, TCP / UDP / HTTP klientas – standartiniai interneto ryšio protokolai.
Realaus laiko laikrodis – su atsargine baterija – teisingi duomenų laiko žymenys.
Gnybtinis prijungimas – vietoje RJ45 galima naudoti gnybtus VIN, GND, A, /B.

Kur naudojamas?

Vėdinimo sistemos su Sentera reguliatoriais ir jutikliais, kurias reikia stebėti nuotoliniu būdu
Montavimas ant sienos šalia vėdinimo įrenginio ar techninėje patalpoje be skydo
Komercinės patalpos, mokyklos, biurai – filtrų ir ventiliatorių būklės pranešimai
Žemės ūkio pastatai, šiltnamiai, sandėliai be nuolatinio personalo
Objektai, kuriuose jau yra BMS, bet reikia ir SenteraWeb prieigos
Serviso sutartys – nuotolinė diagnostika ir nustatymų keitimas
Objektai be skydo, kuriuose reikia laidinio Ethernet ryšio

Naudojimas pagal poreikį

Vėdinimo montuotojui be automatikos skydo.
IP54 sieninis korpusas montuojamas šalia vėdinimo įrenginio.

Mokyklų ir biurų pastatų ūkio vadovui.
Filtrų ir ventiliatorių pranešimai ateina nuotoliniu būdu per Ethernet arba Wi-Fi.

Serviso sutartis vykdančiam inžinieriui.
Nuotoliniu būdu keičia nustatymus ir diegia atnaujinimus be vizito į objektą.

Praktinis panaudojimas

Jeigu vėdinimo kamera neturi automatikos skydo, bet joje yra Ethernet lizdas, tada SIG-M-2 IP54 korpuse tvirtinamas ant sienos šalia įrenginio, maitinamas iš PoM linijos (iki 330 mA) ir per SenteraWeb leidžia nuotoliniu būdu keisti nustatymus bei gauti įspėjimus.

Pritaikymo gidas: kaip naudojamas praktikoje

SIG-M-2 visada stovi tarp Sentera Modbus tinklo ir interneto – keičiasi tik prijungiama įranga:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Biuras, mokykla – vėdinimas pagal CO₂	Sentera CO₂ jutikliai ir greičio reguliatoriai → Modbus kanalas pavaldiesiems įrenginiams	Ventiliacija veikia pagal poreikį, CO₂ istorija ir nustatymai – SenteraWeb	Kiekvienam įrenginiui – unikalus Modbus adresas
Pastatas su BMS	BMS → antrasis Modbus kanalas; Sentera įrenginiai → pagrindinis kanalas	BMS ir SenteraWeb dirba kartu, nekonfliktuodami dėl linijos	BMS kanalo ryšio parametrus suderinkite su BMS
Kanalinė sistema su filtrais	Sentera diferencinio slėgio daviklis per Modbus	Užsiteršus filtrui gaunamas pranešimas	Įspėjimo ribą nustatykite SenteraWeb
Šiltnamis, sandėlis, ūkio pastatas	Sentera temperatūros / drėgmės jutikliai ir reguliatoriai	Mikroklimatas stebimas nuotoliniu būdu, aliarmai – pranešimais	Ten, kur Wi-Fi silpnas, naudokite Ethernet kabelį
Esamos Sentera sistemos modernizavimas	Modulis įjungiamas į esamą PoM Modbus liniją	Sistema gauna nuotolinę prieigą be įrenginių keitimo	Patikrinkite PoM šaltinio galios rezervą

Kaip parinkti interneto modulį

Montavimo vieta / interneto ryšys	Rekomenduojamas modelis
Skydas (DIN bėgelis); Ethernet arba Wi-Fi	DIG-M-2 (DIN, Ethernet / Wi-Fi, IP20)
Skydas (DIN bėgelis); tik Wi-Fi	DIGWM (DIN, Wi-Fi, IP30)
Ant sienos; Ethernet arba Wi-Fi	SIG-M-2 (sieninis, Ethernet / Wi-Fi, IP54) ← šis modelis
Ant sienos, sudėtingesnė aplinka; tik Wi-Fi	SIGWM (sieninis, Wi-Fi, IP65)

Taisyklė: pirmiausia nuspręskite montavimo vietą (skydas – DIN modeliai DIG-M-2 / DIGWM, siena – SIG-M-2 / SIGWM), tada interneto ryšį: jei objekte galima nutiesti Ethernet kabelį – rinkitės modelį su Ethernet (DIG-M-2, SIG-M-2); jei tik Wi-Fi – DIGWM ar SIGWM. Drėgnesnei ar dulkėtai aplinkai – sieniniai modeliai su IP54 / IP65.

Kada rinktis kitą sprendimą: vietiniam konfigūravimui iš kompiuterio – CNVT-USB-RS485-V2 / CNVT-USB-RS485-SET; PoM maitinimui ir paskirstymui – PDM-8-MB, MDB-M-6, DMDBM22.

Pliusai

Nuotolinis stebėjimas ir konfigūravimas per SenteraWeb
Ethernet arba Wi-Fi ryšys
2 Modbus RTU kanalai – suderinama su BMS
Pranešimai apie gedimus ir filtrus
Maitinimas per Modbus (PoM) – vienas UTP kabelis
Laikrodis su atsargine baterija, atnaujinimas internetu
IP54 korpusas, montavimas – sieninis (paviršinis)

Minusai / ribojimai

Reikalingas interneto ryšys objekte
Skirtas Sentera įrenginiams ir SenteraWeb platformai
Reikalingas 24 VDC PoM maitinimo šaltinis
Darbo aplinka -10…+50 °C; drėgnesnei aplinkai – SIGWM (IP65)

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
Įrenginį junkite per RJ45 arba per gnybtus – ne abiem būdais vienu metu.
Vienu metu neprijunkite dviejų grandinių prie PoM maitinimo šaltinio – galima sugadinti įrenginį ir (arba) šaltinį.
Naudokite -10…+50 °C, 5–95 % rH aplinkoje be kondensacijos.
PROG trumpiklius ir atstatymo jungiklį naudokite tik pagal instrukciją – jie keičia ryšio nustatymus ir gali nutraukti Wi-Fi ryšį.

Greitas pasirinkimo gidas

SenteraWeb

Ethernet / Wi-Fi

2×Modbus RTU

24 VDC PoM

IP54

Sieninis

Tinka, kai reikia:

prijungti Sentera įrenginius prie SenteraWeb ir stebėti juos nuotoliniu būdu;
gauti įspėjimus apie filtrus ir gedimus;
derinti SenteraWeb su esama BMS per antrą Modbus kanalą.

Patikrinkite prieš naudojimą:

ar montavimo vietoje yra stabilus Ethernet arba Wi-Fi ryšys;
ar PoM maitinimo šaltinis turi pakankamą galios rezervą;
ar visi prijungiami įrenginiai turi unikalius Modbus adresus.

Svarbus priminimas: SIG-M-2 nėra reguliatorius – jis tik suteikia Sentera Modbus sistemai prieigą prie interneto ir SenteraWeb.

DUK

Ar galima naudoti kartu su BMS?
Taip, modulis turi antrą Modbus RTU kanalą, per kurį jį pasiekia pagrindinis valdiklis ar BMS.

Kaip modulis maitinamas?
Modulis maitinamas 24 VDC per Modbus (PoM) tuo pačiu UTP kabeliu, kuriuo eina duomenys, ir naudoja iki 330 mA.

Ar galima gauti pranešimus apie gedimus?
Taip, per SenteraWeb gaunami įspėjimai, pavyzdžiui, apie užterštą filtrą ar variklio gedimą.

Ar yra Ethernet jungtis?
Taip, internetą galima jungti Ethernet kabeliu arba per Wi-Fi (2,4 GHz).

Ką daryti pakeitus Wi-Fi tinklą?
Atstatymo jungiklį palaikę 2 s nutraukite esamą Wi-Fi ryšį, ir modulis grįš į gamyklinį IP adresą naujam prijungimui.

Kur montuoti?
Ant sienos ar konstrukcijos, tvirtinant varžtais, nes korpusas IP54.
