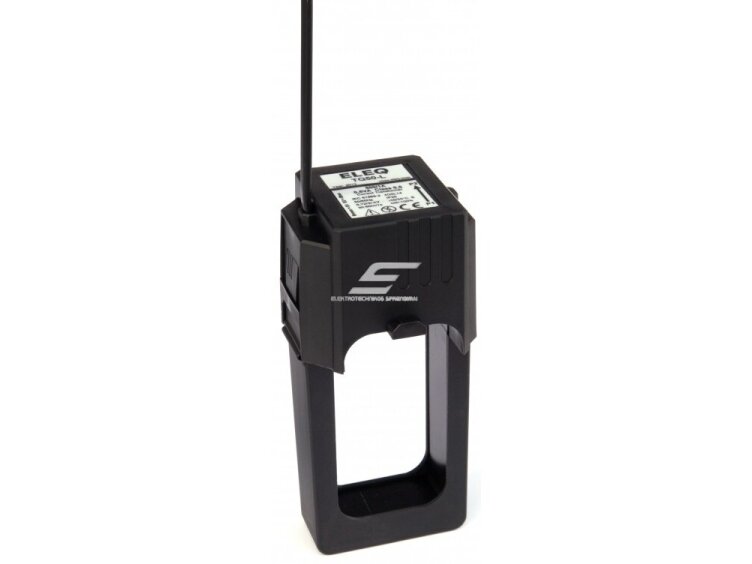

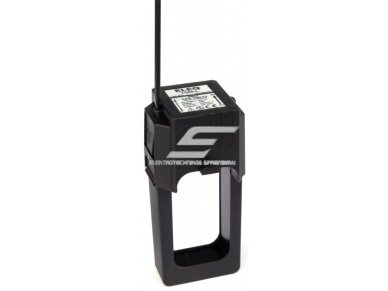

  • Nauja prekė   Išardomas srovės transformatorius | 1000/5 A | 0,5 VA | kl. 0,5 | kabeliui 2×Ø42 mm | IP20 | ELEQ TQ50-L | 4Q5L67
    Nauja prekė   Išardomas srovės transformatorius | 1000/5 A | 0,5 VA | kl. 0,5 | kabeliui 2×Ø42 mm | IP20 | ELEQ TQ50-L | 4Q5L67 1

    Išardomas srovės transformatorius | 1000/5 A | 0,5 VA | kl. 0,5 | kabeliui 2×Ø42 mm | IP20 | ELEQ TQ50-L | 4Q5L67

    Kodas: 4Q5L67
    Pasiteirauti apie prekę
    Kaina 109.62 € su PVM
    ( 90.60 € be PVM )

    Išardomas (split-core) srovės transformatorius 1000/5 A, 0,5 VA, tikslumo klasė 0,5, izoliuotam kabeliui 2×Ø42 mm. IEC 61869-2.

  • Prekės aprašymas

    Išardomas srovės transformatorius | 1000/5 A | 0,5 VA | kl. 0,5 | kabeliui 2×Ø42 mm | IP20 | ELEQ TQ50-L | 4Q5L67

    ELEQ TQ50-L 4Q5L67 – kompaktiškas išardomas srovės transformatorius 1000/5 A, skirtas elektros energijos skaitikliams, tinklo analizatoriams ir srovės matavimo sistemoms su 5 A įėjimu. Šerdis atsidaro, todėl transformatorius uždedamas ant jau sumontuoto izoliuoto kabelio – nereikia jo atjungti ir perverti.

    Pagrindinė mintis:
    Kai reikia pradėti matuoti energiją esamame skyde – saulės elektrinėje, pastato įvade ar gamybos linijoje – išardomas transformatorius sutaupo laiką ir išjungimo langą. Svarbiausia teisingai parinkti santykį pagal realią apkrovą ir įvertinti, kad 0,5 VA galios rezervas turi padengti skaitiklio įėjimą ir antrinių laidų nuostolius.
    Transformacijos santykis
    1000/5 A
    Galia / klasė
    0,5 VA / kl. 0,5
    Anga kabeliui
    2×Ø42 mm
    Montavimas
    Išardoma šerdis, tvirtinama dirželiais

    Veikimo principas

    Transformatoriaus korpusas atidaromas, uždedamas ant izoliuoto fazinio laidininko ir uždaromas iki spragtelėjimo. Prie kabelio jis pritvirtinamas dviem komplekte esančiais kabelių dirželiais. TQ50 viršutinė dalis nuimama visiškai, todėl jį patogu uždėti ankštose vietose.

    Pirminė srovė iki 1000 A transformuojama į proporcingą antrinę srovę iki 5 A. Antrinė grandinė išvesta spalvomis koduotais 3 m ilgio 1,5 mm² laidais, kurie jungiami į skaitiklio ar analizatoriaus srovės įėjimą.

    Skaitiklyje nustatomas tas pats transformacijos santykis – tada prietaisas rodo tikrąją pirminę srovę, galią ir energiją.

    Kuo naudingas ELEQ TQ50-L 4Q5L67?
    Matavimą galima įrengti esamoje instaliacijoje be kabelių atjungimo ir be didelio skydo perdarymo, o 0,5 tikslumo klasė tinka energijos apskaitai ir apkrovos stebėsenai.

    Techninės specifikacijos

    Prekės tipas Išardomas (split-core) srovės transformatorius
    Gamintojas / kodas ELEQ / 4Q5L67
    Modelis TQ50-L
    Transformacijos santykis 1000/5 A
    Vardinė antrinė galia 0,5 VA (laidų gale)
    Tikslumo klasė 0,5

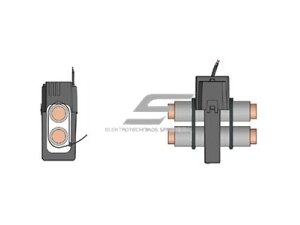

    Pirminio laidininko anga izoliuotam kabeliui iki 2×Ø42 mm (anga Ø42 × 84 mm)
    Antriniai laidai 3 m, 1,5 mm², spalvomis koduoti
    Izoliacijos lygis 0,72 / 3 kV
    Vardinis dažnis 50/60 Hz
    Terminis trumpalaikis atsparumas Ith 60 × In / 1 s
    Ilgalaikė terminė srovė 100 % In
    Izoliacijos klasė E (120 °C)
    Darbo temperatūra −10…+40 °C
    Santykinė drėgmė 5–85 %, be kondensacijos
    Apsaugos klasė IP20, tik patalpoms
    Standartas IEC 61869-2
    Montavimas ant izoliuoto kabelio, 2 kabelių dirželiai komplekte

    Pagrindinės funkcijos

    • Išardoma šerdis – montuojama ant esamo kabelio, be atjungimo ir perkabeliavimo.
    • Santykis 1000/5 A – tinka skaitikliams ir analizatoriams su 5 A srovės įėjimu.
    • Tikslumo klasė 0,5 – patikima energijos apskaita ir apkrovos analizė.
    • Paruošti 3 m antriniai laidai – nereikia papildomų gnybtų prie transformatoriaus.
    • Spalvomis koduoti išvadai – mažesnė krypties klaidos rizika.
    • Kompaktiškas korpusas – telpa skyduose, kur nėra vietos kietiems žiediniams transformatoriams.

    Kur naudojamas?

    • Pastato ar įmonės įvado energijos apskaita
    • Saulės elektrinės generacijos ir vartojimo matavimas
    • Galios ribojimo ir apkrovos valdymo sistemos
    • Gamybos linijų ir įrenginių energijos stebėsena
    • Esamų skydų modernizacija be išjungimo lango
    • Nuomininkų ir zonų apskaita komerciniuose pastatuose
    • Tinklo analizatorių ir PLC srovės įėjimai

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Uždedamas ant kabelio per kelias minutes – nereikia atjungti linijos ar perdaryti prijungimų.
    Energetikui / pastato administratoriui.
    Leidžia greitai pradėti matuoti realų vartojimą ir rasti didžiausius vartotojus.
    Automatikos / SCADA integratoriui.
    Standartinis 1000/5 A signalas tinka analizatoriams su Modbus ir duomenų perdavimui į valdymo sistemą.

    Praktinis panaudojimas

    Jeigu objekte jau sumontuotas įvadinis kabelis ir reikia įrengti energijos apskaitą, nesustabdant darbo, tada 4Q5L67 uždedami ant kiekvienos fazės, išvadai sujungiami su skaitiklio srovės įėjimais, o skaitiklyje nustatomas santykis 1000/5. Prieš tai įsitikinkite, kad reali didžiausia srovė patenka į transformatoriaus diapazoną, o skaitiklio ir laidų apkrova neviršija 0,5 VA.

    Pliusai

    • Montavimas be kabelio atjungimo
    • Kompaktiški matmenys
    • Paruošti antriniai laidai
    • Tikslumo klasė 0,5
    • Atitinka IEC 61869-2
    • Tinka esamų instaliacijų modernizacijai

    Minusai / ribojimai

    • Mažas galios rezervas – 0,5 VA; ilgi pratęsimo laidai gali išvesti iš klasės
    • Tik izoliuotiems kabeliams iki 2×Ø42 mm, ne šynoms
    • IP20 – tik patalpoms, skyde
    • Santykis fiksuotas – reikia parinkti pagal realią apkrovą

    Saugos ir montavimo pastabos

    • Montuoti tik ant izoliuotų laidininkų; įtampą turinčių dalių nelieskite.
    • Antrinės grandinės neatjunkite, kai pirminiu laidu teka srovė – trumpai sujunkite išvadus arba palikite prijungtą prie skaitiklio.
    • Laikykitės srovės krypties žymėjimo (P1→P2) – neteisinga kryptis duoda neigiamą galią ir klaidingą apskaitą.
    • Visas tris fazes jungkite vienodos krypties transformatoriais ir teisinga fazių seka.
    • Įvertinkite antrinių laidų ilgį ir skerspjūvį – ilgesni laidai didina apkrovą (VA).
    • Montavimą atlieka kvalifikuotas elektrikas, laikydamasis galiojančių elektros saugos reikalavimų.

    Greitas pasirinkimo gidas

    1000/5 A
    0,5 VA
    kl. 0,5
    2×Ø42 mm
    IP20
    IEC 61869-2
    Tinka, kai reikia:
    • Įrengti matavimą esamoje instaliacijoje be išjungimo
    • Prijungti skaitiklį ar analizatorių su 5 A įėjimu
    • Matuoti sroves iki 1000 A
    Patikrinkite prieš naudojimą:
    • Kabelio išorinį skersmenį
    • Skaitiklio įėjimo galią ir laidų nuostolius – iš viso ne daugiau kaip 0,5 VA
    • Ar skaitiklis palaiko santykio nustatymą x/5 A
    Svarbus priminimas: Srovės transformatorius pats nieko nematuoja ir neapsaugo linijos – jis tik perduoda srovės signalą skaitikliui ar analizatoriui.
    ☝ Elsprendimai.eu rekomenduoja:
    • Trifazis skaitiklis per CT Schneider Acti9 iEM3250 arba iEM3255 (su impulsiniu išėjimu)
    • Tinklo analizatorius Schneider PowerLogic PM5110 su Modbus
    • Didesnėms srovėms – kiti ELEQ TQ50-L ir TQ40 santykiai

    DUK

    Ar reikia atjungti kabelį montuojant?
    Ne – šerdis atsidaro, transformatorius uždedamas ant esamo izoliuoto kabelio.
    Kokiam skaitikliui jis tinka?
    Bet kuriam skaitikliui ar analizatoriui su 5 A srovės įėjimu ir santykio nustatymu.
    Kiek ilgi antriniai laidai?
    3 m, 1,5 mm², spalvomis koduoti.
    Ar galima naudoti lauke?
    Ne – IP20, tik patalpoms, skyde.
    Ką daryti, jei skaitiklis rodo neigiamą galią?
    Patikrinkite transformatoriaus kryptį P1→P2 ir fazių atitikimą.
    Ar tinka šynai?
    Ne – anga skirta izoliuotam kabeliui iki 2×Ø42 mm.

    Dokumentai

    Išardomas srovės transformatorius | 1000/5 A | 0,5 VA | kl. 0,5 | kabeliui 2×Ø42 mm | IP20 | ELEQ TQ50-L | 4Q5L67

    ELEQ TQ50-L 4Q5L67 – išardomas srovės transformatorius 1000/5 A, 0,5 VA, kl. 0,5, kabeliui 2×Ø42 mm. Greitas energijos apskaitos įrengimas esamuose skyduose be kabelių atjungimo.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
