  • Nauja prekė   Išardomas srovės transformatorius | 1600/5 A | kl. 0,5 | 10 VA | šynai 85 × 165 mm | Schneider Electric PowerLogic GJ | METSECT5GJ160

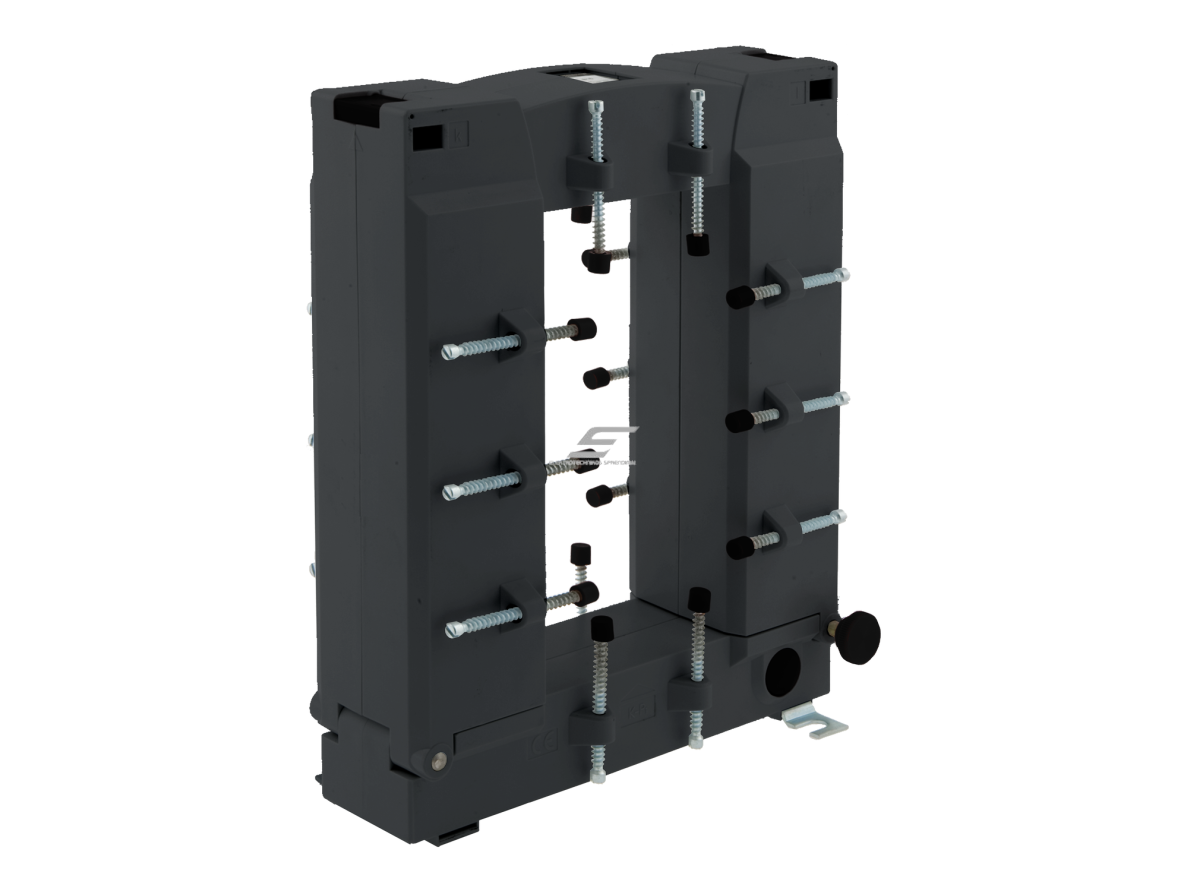

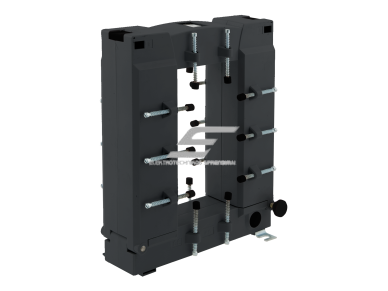

    Išardomas srovės transformatorius | 1600/5 A | kl. 0,5 | 10 VA | šynai 85 × 165 mm | Schneider Electric PowerLogic GJ | METSECT5GJ160

    Kodas: METSECT5GJ160
    Pasiteirauti apie prekę
    Kaina 468.27 € su PVM
    ( 387.00 € be PVM )

    Išardomas (split-core) srovės transformatorius 1600/5 A, tikslumo klasė 0,5, 10 VA, šynai, langas 85 × 165 mm. IEC 61869-2.

  • Prekės aprašymas

    Išardomas srovės transformatorius | 1600/5 A | kl. 0,5 | 10 VA | šynai 85 × 165 mm | Schneider Electric PowerLogic GJ | METSECT5GJ160

    Schneider Electric PowerLogic GJ METSECT5GJ160 – išardomas srovės transformatorius 1600/5 A, skirtas skaitikliams ir tinklo analizatoriams su 5 A srovės įėjimu. Šerdis atsidaro, todėl jis montuojamas ant jau sumontuoto šynos laidininko be atjungimo.

    Pagrindinė mintis:
    Didžiausia išardomo transformatoriaus vertė – apskaitą galima įrengti nestabdant objekto. METSECT5GJ160 turi tikslumo klasę 0,5 ir 10 VA vardinę galią – svarbu, kad skaitiklio įėjimas kartu su antrinių laidų nuostoliais neviršytų šios vertės.
    Santykis
    1600/5 A
    Klasė / galia
    kl. 0,5 / 10 VA
    Langas
    85 × 165 mm
    Montavimas
    tvirtinamas varžtais; DIN bėgelis / paviršius

    Veikimo principas

    Transformatorius atidaromas, uždedamas ant šynos ir uždaromas – tvirtinamas varžtais.

    Pirminė srovė iki 1600 A transformuojama į proporcingą antrinę srovę iki 5 A, kuri perduodama į skaitiklio ar analizatoriaus srovės įėjimą.

    Skaitiklyje nustatomas santykis 1600/5 – prietaisas rodo tikrąją srovę, galią ir energiją.

    Kuo naudingas METSECT5GJ160?
    Apskaita įrengiama esamoje instaliacijoje be šynų atjungimo, o klasė 0,5 tinka energijos apskaitai ir apkrovos analizei.

    Techninės specifikacijos

    Prekės tipas Išardomas (split-core) srovės transformatorius
    Gamintojas / kodas Schneider Electric / METSECT5GJ160
    Serija / tipas PowerLogic, tipas GJ
    Transformacijos santykis 1600/5 A
    Tikslumo klasė 0,5
    Vardinė galia 10 VA
    Saugos koeficientas FS ≤ 10
    Terminis atsparumas 60 kA / 1 s
    Pirminio laidininko langas šynai, langas 85 × 165 mm
    Išoriniai matmenys 195 × 243 × 79 mm
    Darbinė įtampa Ue < 720 V, 50 Hz
    Izoliacijos įtampa Ui 3 kV (50 Hz, 1 min)
    Izoliacijos klasė E
    Montavimas tvirtinamas varžtais; DIN bėgelis / paviršius
    Darbo temperatūra −5…+40 °C
    Laikymo temperatūra −25…+70 °C
    Standartai IEC/EN 61869-1, IEC/EN 61869-2

    Pagrindinės funkcijos

    • Išardoma šerdis – montavimas be šynų atjungimo.
    • Santykis 1600/5 A – standartinis 5 A signalas skaitikliams ir analizatoriams.
    • Klasė 0,5 – tinka energijos apskaitai ir apkrovos stebėsenai.
    • 10 VA galia – rezervas skaitiklio įėjimui ir antriniams laidams.
    • FS ≤ 10 – riboja antrinę srovę trumpojo jungimo metu ir saugo prietaisą.

    Kur naudojamas?

    • Pastato ar įmonės įvado apskaita
    • Skirstomųjų skydų modernizacija be išjungimo
    • Saulės elektrinių ir generatorių apskaita
    • Gamybos linijų energijos stebėsena
    • Tinklo analizatorių ir PLC srovės įėjimai
    • Energijos valdymo (EMS) sistemos

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Uždedamas be šynų atjungimo – trumpas darbų laikas ir mažiau išjungimų.
    Energetikui / pastato administratoriui.
    Greitai parodo realų vartojimą ir didžiausius vartotojus.
    Skydų gamintojui.
    Schneider PowerLogic serija gerai derinama su Acti9 iEM3000 ir PM5000 matavimo prietaisais.

    Praktinis panaudojimas

    Jeigu reikia įrengti apskaitą šynų sistemoje ir negalima stabdyti darbo, tada ant kiekvienos fazės uždedamas METSECT5GJ160, antrinė grandinė prijungiama prie skaitiklio, o skaitiklyje nustatomas santykis 1600/5. Prieš tai patikrinkite, ar reali maksimali srovė atitinka transformatoriaus vardinę srovę.

    Pliusai

    • Montavimas be atjungimo
    • Tikslumo klasė 0,5
    • 10 VA vardinė galia
    • Atitinka IEC 61869-2
    • Derinama su Schneider iEM3000 / PM5000

    Minusai / ribojimai

    • Santykis fiksuotas – parenkamas pagal realią apkrovą
    • Tik šynai – kabeliui rinkitės HJ / HM tipą
    • IP klasė gamintojo specifikacijoje nenurodyta – montuoti uždarame skyde
    • Darbo temperatūra iki +40 °C

    Saugos ir montavimo pastabos

    • Neatidarykite antrinės grandinės, kai teka pirminė srovė – trumpai sujunkite išvadus arba palikite prijungtą prie prietaiso.
    • Laikykitės srovės krypties žymėjimo (P1→P2) – kitaip galia ir energija bus skaičiuojamos neteisingai.
    • Visose fazėse transformatorius orientuokite vienodai ir laikykitės fazių sekos.
    • Montuokite tik ant izoliuotų laidininkų arba atjungus įtampą.
    • Montavimą atlieka kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    1600/5 A
    kl. 0,5
    10 VA
    85 × 165 mm
    FS ≤ 10
    IEC 61869-2
    Tinka, kai reikia:
    • Įrengti apskaitą esamame skyde be išjungimo
    • Prijungti skaitiklį ar analizatorių su 5 A įėjimu
    • Matuoti sroves iki 1600 A
    Patikrinkite prieš naudojimą:
    • Šynos matmenis
    • Skaitiklio įėjimo galią ir laidų nuostolius (iš viso ≤ 10 VA)
    • Ar skaitiklis palaiko santykio nustatymą x/5 A
    Svarbus priminimas: Srovės transformatorius neapsaugo linijos ir pats nematuoja energijos – jam reikalingas skaitiklis ar analizatorius.
    ☝ Elsprendimai.eu rekomenduoja:
    • Schneider Acti9 iEM3250 / iEM3255 trifazis skaitiklis per CT
    • Schneider PowerLogic PM5110 tinklo analizatorius
    • Kiti PowerLogic HJ / HM / GJ santykiai

    DUK

    Ar reikia atjungti šynas?
    Ne – šerdis atsidaro, transformatorius montuojamas ant esamo laidininko.
    Kokia tikslumo klasė?
    Klasė 0,5, vardinė galia 10 VA.
    Kokiam skaitikliui tinka?
    Skaitikliams ir analizatoriams su 5 A srovės įėjimu.
    Ar tinka kabeliui?
    Ne – GJ tipas skirtas šynoms.
    Kokia darbo temperatūra?
    −5…+40 °C.
    Pagal kokį standartą?
    IEC/EN 61869-1 ir IEC/EN 61869-2.

    Dokumentai

    Išardomas srovės transformatorius | 1600/5 A | kl. 0,5 | 10 VA | šynai 85 × 165 mm | Schneider Electric PowerLogic GJ | METSECT5GJ160

    Schneider Electric PowerLogic GJ METSECT5GJ160 – išardomas srovės transformatorius 1600/5 A, kl. 0,5, 10 VA, šynai, langas 85 × 165 mm. Apskaitos įrengimas esamose instaliacijose be atjungimo.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
