  • Nauja prekė   Išardomas srovės transformatorius | 250/5 A | 1 VA | kl. 1 | kabeliui Ø28 mm | IP20 | ELEQ TQ40-C | 4Q4C60

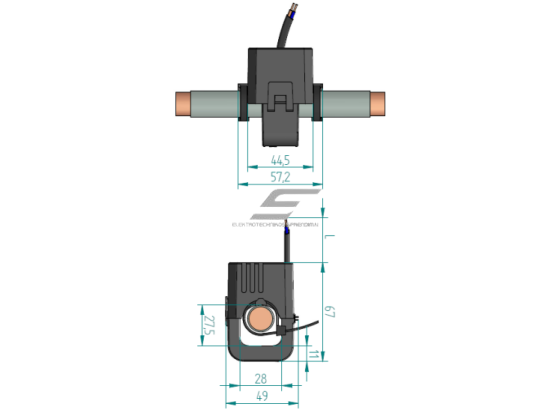

    Nauja prekė   Išardomas srovės transformatorius | 250/5 A | 1 VA | kl. 1 | kabeliui Ø28 mm | IP20 | ELEQ TQ40-C | 4Q4C60 1
    Nauja prekė   Išardomas srovės transformatorius | 250/5 A | 1 VA | kl. 1 | kabeliui Ø28 mm | IP20 | ELEQ TQ40-C | 4Q4C60 2

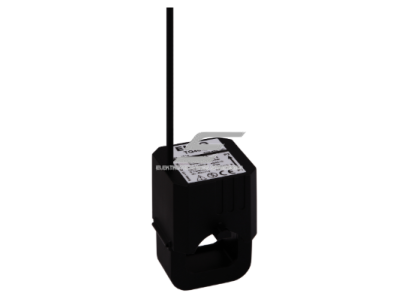

    Išardomas srovės transformatorius | 250/5 A | 1 VA | kl. 1 | kabeliui Ø28 mm | IP20 | ELEQ TQ40-C | 4Q4C60

    Kodas: 4Q4C60
    Pasiteirauti apie prekę
    Kaina 73.07 € su PVM
    ( 60.39 € be PVM )

    Išardomas (split-core) srovės transformatorius 250/5 A, 1 VA, tikslumo klasė 1, izoliuotam kabeliui Ø28 mm. IEC 61869-2.

  • Prekės aprašymas

    Išardomas srovės transformatorius | 250/5 A | 1 VA | kl. 1 | kabeliui Ø28 mm | IP20 | ELEQ TQ40-C | 4Q4C60

    ELEQ TQ40-C 4Q4C60 – kompaktiškas išardomas srovės transformatorius 250/5 A, skirtas elektros energijos skaitikliams, tinklo analizatoriams ir srovės matavimo sistemoms su 5 A įėjimu. Šerdis atsidaro, todėl transformatorius uždedamas ant jau sumontuoto izoliuoto kabelio – nereikia jo atjungti ir perverti.

    Pagrindinė mintis:
    Kai reikia pradėti matuoti energiją esamame skyde – saulės elektrinėje, pastato įvade ar gamybos linijoje – išardomas transformatorius sutaupo laiką ir išjungimo langą. Svarbiausia teisingai parinkti santykį pagal realią apkrovą ir įvertinti, kad 1 VA galios rezervas turi padengti skaitiklio įėjimą ir antrinių laidų nuostolius.
    Transformacijos santykis
    250/5 A
    Galia / klasė
    1 VA / kl. 1
    Anga kabeliui
    Ø28 mm
    Montavimas
    Išardoma šerdis, tvirtinama dirželiais

    Veikimo principas

    Transformatoriaus korpusas atidaromas, uždedamas ant izoliuoto fazinio laidininko ir uždaromas iki spragtelėjimo. Prie kabelio jis pritvirtinamas dviem komplekte esančiais kabelių dirželiais.

    Pirminė srovė iki 250 A transformuojama į proporcingą antrinę srovę iki 5 A. Antrinė grandinė išvesta spalvomis koduotais 0,5 m ilgio 1,5 mm² laidais, kurie jungiami į skaitiklio ar analizatoriaus srovės įėjimą.

    Skaitiklyje nustatomas tas pats transformacijos santykis – tada prietaisas rodo tikrąją pirminę srovę, galią ir energiją.

    Kuo naudingas ELEQ TQ40-C 4Q4C60?
    Matavimą galima įrengti esamoje instaliacijoje be kabelių atjungimo ir be didelio skydo perdarymo, o 1 tikslumo klasė tinka energijos apskaitai ir apkrovos stebėsenai.

    Techninės specifikacijos

    Prekės tipas Išardomas (split-core) srovės transformatorius
    Gamintojas / kodas ELEQ / 4Q4C60
    Modelis TQ40-C
    Transformacijos santykis 250/5 A
    Vardinė antrinė galia 1 VA (laidų gale)
    Tikslumo klasė 1
    Tikslumo diapazonas 5–120 % In
    Pirminio laidininko anga izoliuotam kabeliui iki Ø28 mm
    Antriniai laidai 0,5 m, 1,5 mm², spalvomis koduoti
    Izoliacijos lygis 0,72 / 3 kV
    Vardinis dažnis 50/60 Hz
    Terminis trumpalaikis atsparumas Ith 60 × In / 1 s
    Ilgalaikė terminė srovė 100 % In
    Izoliacijos klasė E (120 °C)
    Darbo temperatūra −10…+55 °C
    Santykinė drėgmė 5–85 %, be kondensacijos
    Apsaugos klasė IP20, tik patalpoms
    Standartas IEC 61869-2
    Montavimas ant izoliuoto kabelio, 2 kabelių dirželiai komplekte

    Pagrindinės funkcijos

    • Išardoma šerdis – montuojama ant esamo kabelio, be atjungimo ir perkabeliavimo.
    • Santykis 250/5 A – tinka skaitikliams ir analizatoriams su 5 A srovės įėjimu.
    • Tikslumo klasė 1 – patikima energijos apskaita ir apkrovos analizė.
    • Paruošti 0,5 m antriniai laidai – nereikia papildomų gnybtų prie transformatoriaus.
    • Spalvomis koduoti išvadai – mažesnė krypties klaidos rizika.
    • Kompaktiškas korpusas – telpa skyduose, kur nėra vietos kietiems žiediniams transformatoriams.

    Kur naudojamas?

    • Pastato ar įmonės įvado energijos apskaita
    • Saulės elektrinės generacijos ir vartojimo matavimas
    • Galios ribojimo ir apkrovos valdymo sistemos
    • Gamybos linijų ir įrenginių energijos stebėsena
    • Esamų skydų modernizacija be išjungimo lango
    • Nuomininkų ir zonų apskaita komerciniuose pastatuose
    • Tinklo analizatorių ir PLC srovės įėjimai

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Uždedamas ant kabelio per kelias minutes – nereikia atjungti linijos ar perdaryti prijungimų.
    Energetikui / pastato administratoriui.
    Leidžia greitai pradėti matuoti realų vartojimą ir rasti didžiausius vartotojus.
    Automatikos / SCADA integratoriui.
    Standartinis 250/5 A signalas tinka analizatoriams su Modbus ir duomenų perdavimui į valdymo sistemą.

    Praktinis panaudojimas

    Jeigu objekte jau sumontuotas įvadinis kabelis ir reikia įrengti energijos apskaitą, nesustabdant darbo, tada 4Q4C60 uždedami ant kiekvienos fazės, išvadai sujungiami su skaitiklio srovės įėjimais, o skaitiklyje nustatomas santykis 250/5. Prieš tai įsitikinkite, kad reali didžiausia srovė patenka į transformatoriaus diapazoną, o skaitiklio ir laidų apkrova neviršija 1 VA.

    Pliusai

    • Montavimas be kabelio atjungimo
    • Kompaktiški matmenys
    • Paruošti antriniai laidai
    • Tikslumo klasė 1
    • Atitinka IEC 61869-2
    • Tinka esamų instaliacijų modernizacijai

    Minusai / ribojimai

    • Mažas galios rezervas – 1 VA; ilgi pratęsimo laidai gali išvesti iš klasės
    • Tik izoliuotiems kabeliams iki Ø28 mm, ne šynoms
    • IP20 – tik patalpoms, skyde
    • Santykis fiksuotas – reikia parinkti pagal realią apkrovą

    Saugos ir montavimo pastabos

    • Montuoti tik ant izoliuotų laidininkų; įtampą turinčių dalių nelieskite.
    • Antrinės grandinės neatjunkite, kai pirminiu laidu teka srovė – trumpai sujunkite išvadus arba palikite prijungtą prie skaitiklio.

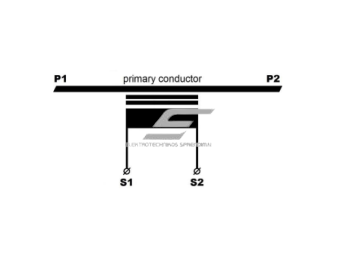

    • Laikykitės srovės krypties žymėjimo (P1→P2) – neteisinga kryptis duoda neigiamą galią ir klaidingą apskaitą.
    • Visas tris fazes jungkite vienodos krypties transformatoriais ir teisinga fazių seka.
    • Įvertinkite antrinių laidų ilgį ir skerspjūvį – ilgesni laidai didina apkrovą (VA).
    • Montavimą atlieka kvalifikuotas elektrikas, laikydamasis galiojančių elektros saugos reikalavimų.

    Greitas pasirinkimo gidas

    250/5 A
    1 VA
    kl. 1
    Ø28 mm
    IP20
    IEC 61869-2
    Tinka, kai reikia:
    • Įrengti matavimą esamoje instaliacijoje be išjungimo
    • Prijungti skaitiklį ar analizatorių su 5 A įėjimu
    • Matuoti sroves iki 250 A
    Patikrinkite prieš naudojimą:
    • Kabelio išorinį skersmenį
    • Skaitiklio įėjimo galią ir laidų nuostolius – iš viso ne daugiau kaip 1 VA
    • Ar skaitiklis palaiko santykio nustatymą x/5 A
    Svarbus priminimas: Srovės transformatorius pats nieko nematuoja ir neapsaugo linijos – jis tik perduoda srovės signalą skaitikliui ar analizatoriui.
    ☝ Elsprendimai.eu rekomenduoja:
    • Trifazis skaitiklis per CT Schneider Acti9 iEM3250 arba iEM3255 (su impulsiniu išėjimu)
    • Tinklo analizatorius Schneider PowerLogic PM5110 su Modbus
    • Didesnėms srovėms – kiti ELEQ TQ50-L ir TQ40 santykiai

    DUK

    Ar reikia atjungti kabelį montuojant?
    Ne – šerdis atsidaro, transformatorius uždedamas ant esamo izoliuoto kabelio.
    Kokiam skaitikliui jis tinka?
    Bet kuriam skaitikliui ar analizatoriui su 5 A srovės įėjimu ir santykio nustatymu.
    Kiek ilgi antriniai laidai?
    0,5 m, 1,5 mm², spalvomis koduoti.
    Ar galima naudoti lauke?
    Ne – IP20, tik patalpoms, skyde.
    Ką daryti, jei skaitiklis rodo neigiamą galią?
    Patikrinkite transformatoriaus kryptį P1→P2 ir fazių atitikimą.
    Ar tinka šynai?
    Ne – anga skirta izoliuotam kabeliui iki Ø28 mm.

    Dokumentai

    Išardomas srovės transformatorius | 250/5 A | 1 VA | kl. 1 | kabeliui Ø28 mm | IP20 | ELEQ TQ40-C | 4Q4C60

    ELEQ TQ40-C 4Q4C60 – išardomas srovės transformatorius 250/5 A, 1 VA, kl. 1, kabeliui Ø28 mm. Greitas energijos apskaitos įrengimas esamuose skyduose be kabelių atjungimo.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
