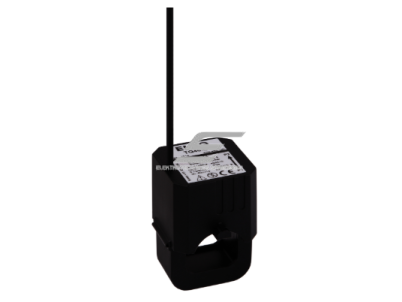

Išardomas srovės transformatorius | 400/5A | 1VA | 1 klasė | IP20 | ELEQ | TQ40-C

Techninės specifikacijos

• Tipas: Išardomas (split-core) srovės transformatorius
• Gamintojas: ELEQ
• Modelis: TQ40-C
• Srovės transformavimo santykis: 400/5A
• Tikslumo klasė: 1 (pagal IEC 61869-2, galioja nuo 5 iki 120% nominalios srovės)
• Nominali apkrova: 1 VA
• Apsaugos klasė: IP20
• Izoliacijos klasė: E (120 °C)
• Vardinė izoliacijos įtampa: 0,72/3/- kV
• Dažnis: 50/60 Hz
• Vardinė trumpalaikė terminė srovė: 60 × In / 1 s
• Nuolatinė terminė srovė: 100% In
• Viršįtampio kategorija: CAT IV 600 V
• Darbinė temperatūra: nuo –10 °C iki +55 °C
• Santykinė drėgmė: 5 % – 85 % (be kondensato)
• Montavimo sąlygos: tik izoliuoti pirminiai laidininkai

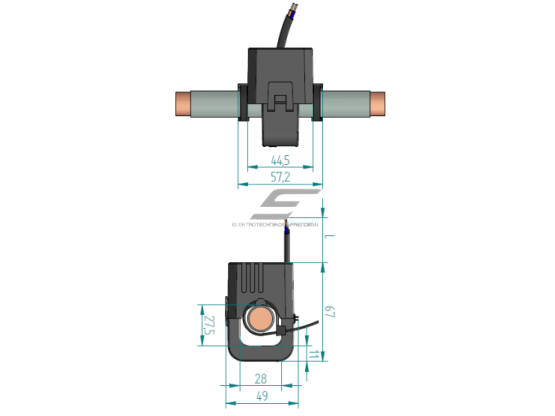

• Pirminės angos skersmuo: iki Ø 28 mm

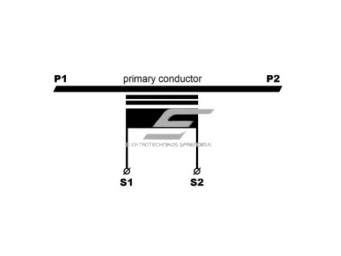

• Antrinė išvestis: 5A, kabelis 0,5 m, 1,5 mm² skerspjūvis
• Tvirtinimas: su komplekte esančiais dviem kabelių surišimo dirželiais
• Prekės kodas: 4Q4C62

Funkcijos

• Tikslus matavimas: 1 klasės tikslumas idealiai tinka energijos apskaitai ir analitiniams matavimams.
• Paprastas montavimas: išardomas korpusas leidžia montuoti nenutraukiant laidininko maitinimo.
• Aiškus užsifiksavimas: uždarymo mechanizmas su „click“ garsu garantuoja patikimą uždarymą.
• Universalumas: pritaikytas skaitmeninėms matavimo sistemoms ir įvairiems elektros valdymo įrenginiams.
• Kompaktiškas dizainas: tinka montuoti ribotoje erdvėje.
• Sauga: CAT IV 600 V ir IP20 apsauga, tinkama vidaus darbams su izoliuotais laidininkais.

Naudojimas

• Buitiniam vartotojui: galima integruoti į namų energijos stebėjimo sistemas, kad matytumėte realų elektros suvartojimą ir optimizuotumėte sąnaudas.
• Inžinieriui: puikus komponentas energijos monitoringo projektuose, elektros tinklo apkrovų analizėje ir pramoninių sistemų diagnostikoje.
• Elektromontuotojui: leidžia greitai įrengti srovės matavimą nenutraukiant elektros tiekimo, patogus ir saugus eksploatuojant įvairaus skersmens laidininkus (iki Ø 28 mm).

Pliusai

• Aukštas matavimo tikslumas (klasė 1)
• Greitas ir paprastas montavimas be elektros atjungimo
• Patikimas fiksavimo mechanizmas su aiškiu „click“
• Kompaktiškas dydis, tinkantis ribotoms erdvėms
• Komplektuojamas su tvirtinimo dirželiais
• Sertifikuotas pagal IEC 61869-2

Minusai

• Netinka naudoti lauke dėl IP20 apsaugos klasės
• Tik izoliuotiems laidininkams – negalima montuoti ant neizoliuotų gyvų dalių
• Maksimali pirminė skylė Ø 28 mm – netinka labai storiems kabeliams
