  • Nauja prekė   Išardomas srovės transformatorius | 600/5 A | kl. 0,5 | 2,5 VA | kabeliui Ø42,4 mm | Schneider Electric PowerLogic HJ | METSECT5HJ060

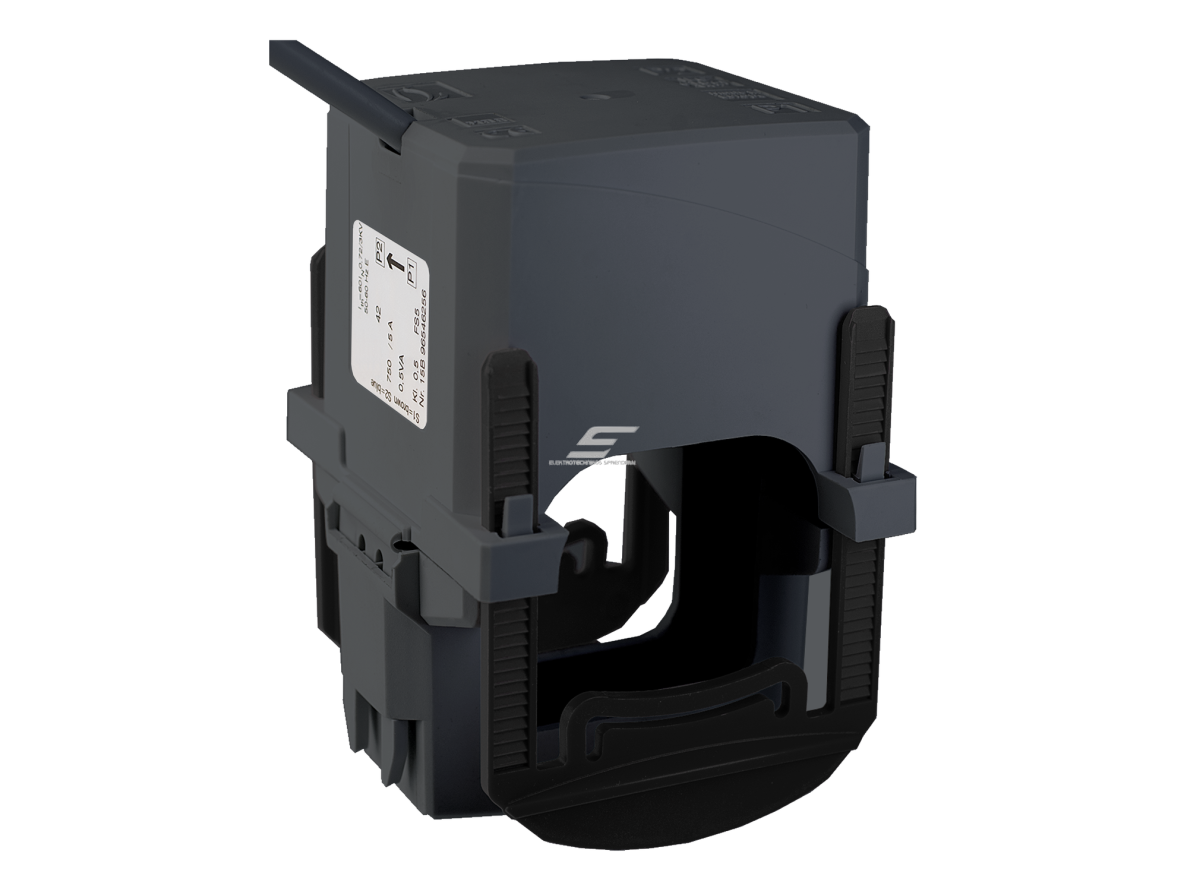

    Išardomas srovės transformatorius | 600/5 A | kl. 0,5 | 2,5 VA | kabeliui Ø42,4 mm | Schneider Electric PowerLogic HJ | METSECT5HJ060

    Kodas: METSECT5HJ060
    Pasiteirauti apie prekę
    Kaina 185.81 € su PVM
    ( 153.56 € be PVM )

    Išardomas (split-core) srovės transformatorius 600/5 A, tikslumo klasė 0,5, 2,5 VA, kabeliui iki Ø42,4 mm. IEC 61869-2.

  • Prekės aprašymas

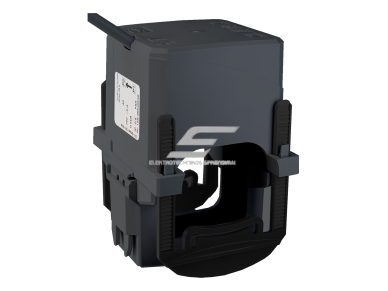

    Išardomas srovės transformatorius | 600/5 A | kl. 0,5 | 2,5 VA | kabeliui Ø42,4 mm | Schneider Electric PowerLogic HJ | METSECT5HJ060

    Schneider Electric PowerLogic HJ METSECT5HJ060 – išardomas srovės transformatorius 600/5 A, skirtas skaitikliams ir tinklo analizatoriams su 5 A srovės įėjimu. Šerdis atsidaro, todėl jis montuojamas ant jau sumontuoto kabelio be atjungimo.

    Pagrindinė mintis:
    Didžiausia išardomo transformatoriaus vertė – apskaitą galima įrengti nestabdant objekto. METSECT5HJ060 turi tikslumo klasę 0,5 ir 2,5 VA vardinę galią – svarbu, kad skaitiklio įėjimas kartu su antrinių laidų nuostoliais neviršytų šios vertės.
    Santykis
    600/5 A
    Klasė / galia
    kl. 0,5 / 2,5 VA
    Langas
    Ø42,4 mm
    Montavimas
    užsegamas (clip-on) ant kabelio

    Veikimo principas

    Transformatorius atidaromas, uždedamas ant izoliuoto kabelio ir uždaromas – užsegamas ant kabelio.

    Pirminė srovė iki 600 A transformuojama į proporcingą antrinę srovę iki 5 A, kuri perduodama į skaitiklio ar analizatoriaus srovės įėjimą.

    Skaitiklyje nustatomas santykis 600/5 – prietaisas rodo tikrąją srovę, galią ir energiją.

    Kuo naudingas METSECT5HJ060?
    Apskaita įrengiama esamoje instaliacijoje be kabelių atjungimo, o klasė 0,5 tinka energijos apskaitai ir apkrovos analizei.

    Techninės specifikacijos

    Prekės tipas Išardomas (split-core) srovės transformatorius
    Gamintojas / kodas Schneider Electric / METSECT5HJ060
    Serija / tipas PowerLogic, tipas HJ
    Transformacijos santykis 600/5 A
    Tikslumo klasė 0,5
    Vardinė galia 2,5 VA
    Saugos koeficientas FS ≤ 5
    Terminis atsparumas 36 kA / 1 s
    Pirminio laidininko langas kabeliui iki Ø42,4 mm
    Išoriniai matmenys 67 × 96 × 69 mm
    Antrinė jungtis 2 laidai, 0,5 m (0,5…1,5 mm²)
    Darbinė įtampa Ue < 720 V, 50 Hz
    Izoliacijos įtampa Ui 3 kV (50 Hz, 1 min)
    Izoliacijos klasė E
    Montavimas užsegamas (clip-on) ant kabelio
    Darbo temperatūra −5…+50 °C
    Laikymo temperatūra −25…+70 °C
    Standartai IEC/EN 61869-1, IEC/EN 61869-2

    Pagrindinės funkcijos

    • Išardoma šerdis – montavimas be kabelio atjungimo.
    • Santykis 600/5 A – standartinis 5 A signalas skaitikliams ir analizatoriams.
    • Klasė 0,5 – tinka energijos apskaitai ir apkrovos stebėsenai.
    • 2,5 VA galia – rezervas skaitiklio įėjimui ir antriniams laidams.
    • FS ≤ 5 – riboja antrinę srovę trumpojo jungimo metu ir saugo prietaisą.

    Kur naudojamas?

    • Pastato ar įmonės įvado apskaita
    • Skirstomųjų skydų modernizacija be išjungimo
    • Saulės elektrinių ir generatorių apskaita
    • Gamybos linijų energijos stebėsena
    • Tinklo analizatorių ir PLC srovės įėjimai
    • Energijos valdymo (EMS) sistemos

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Uždedamas be kabelio atjungimo – trumpas darbų laikas ir mažiau išjungimų.
    Energetikui / pastato administratoriui.
    Greitai parodo realų vartojimą ir didžiausius vartotojus.
    Skydų gamintojui.
    Schneider PowerLogic serija gerai derinama su Acti9 iEM3000 ir PM5000 matavimo prietaisais.

    Praktinis panaudojimas

    Jeigu reikia įrengti apskaitą ant esamo įvadinio kabelio ir negalima stabdyti darbo, tada ant kiekvienos fazės uždedamas METSECT5HJ060, antrinė grandinė prijungiama prie skaitiklio, o skaitiklyje nustatomas santykis 600/5. Prieš tai patikrinkite, ar reali maksimali srovė atitinka transformatoriaus vardinę srovę.

    Pliusai

    • Montavimas be atjungimo
    • Tikslumo klasė 0,5
    • 2,5 VA vardinė galia
    • Atitinka IEC 61869-2
    • Derinama su Schneider iEM3000 / PM5000

    Minusai / ribojimai

    • Santykis fiksuotas – parenkamas pagal realią apkrovą
    • Tik kabeliui – šynoms rinkitės GJ tipą
    • IP klasė gamintojo specifikacijoje nenurodyta – montuoti uždarame skyde
    • Darbo temperatūra iki +50 °C

    Saugos ir montavimo pastabos

    • Neatidarykite antrinės grandinės, kai teka pirminė srovė – trumpai sujunkite išvadus arba palikite prijungtą prie prietaiso.
    • Laikykitės srovės krypties žymėjimo (P1→P2) – kitaip galia ir energija bus skaičiuojamos neteisingai.
    • Visose fazėse transformatorius orientuokite vienodai ir laikykitės fazių sekos.
    • Montuokite tik ant izoliuotų laidininkų arba atjungus įtampą.
    • Montavimą atlieka kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    600/5 A
    kl. 0,5
    2,5 VA
    Ø42,4 mm
    FS ≤ 5
    IEC 61869-2
    Tinka, kai reikia:
    • Įrengti apskaitą esamame skyde be išjungimo
    • Prijungti skaitiklį ar analizatorių su 5 A įėjimu
    • Matuoti sroves iki 600 A
    Patikrinkite prieš naudojimą:
    • Kabelio išorinį skersmenį
    • Skaitiklio įėjimo galią ir laidų nuostolius (iš viso ≤ 2,5 VA)
    • Ar skaitiklis palaiko santykio nustatymą x/5 A
    Svarbus priminimas: Srovės transformatorius neapsaugo linijos ir pats nematuoja energijos – jam reikalingas skaitiklis ar analizatorius.
    ☝ Elsprendimai.eu rekomenduoja:
    • Schneider Acti9 iEM3250 / iEM3255 trifazis skaitiklis per CT
    • Schneider PowerLogic PM5110 tinklo analizatorius
    • Kiti PowerLogic HJ / HM / GJ santykiai

    DUK

    Ar reikia atjungti kabelį?
    Ne – šerdis atsidaro, transformatorius montuojamas ant esamo laidininko.
    Kokia tikslumo klasė?
    Klasė 0,5, vardinė galia 2,5 VA.
    Kokiam skaitikliui tinka?
    Skaitikliams ir analizatoriams su 5 A srovės įėjimu.
    Ar tinka šynai?
    Ne – šis tipas skirtas kabeliui.
    Kokia darbo temperatūra?
    −5…+50 °C.
    Pagal kokį standartą?
    IEC/EN 61869-1 ir IEC/EN 61869-2.
