Prekės aprašymas

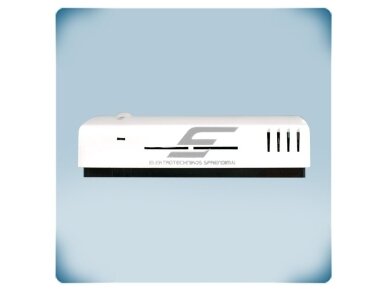

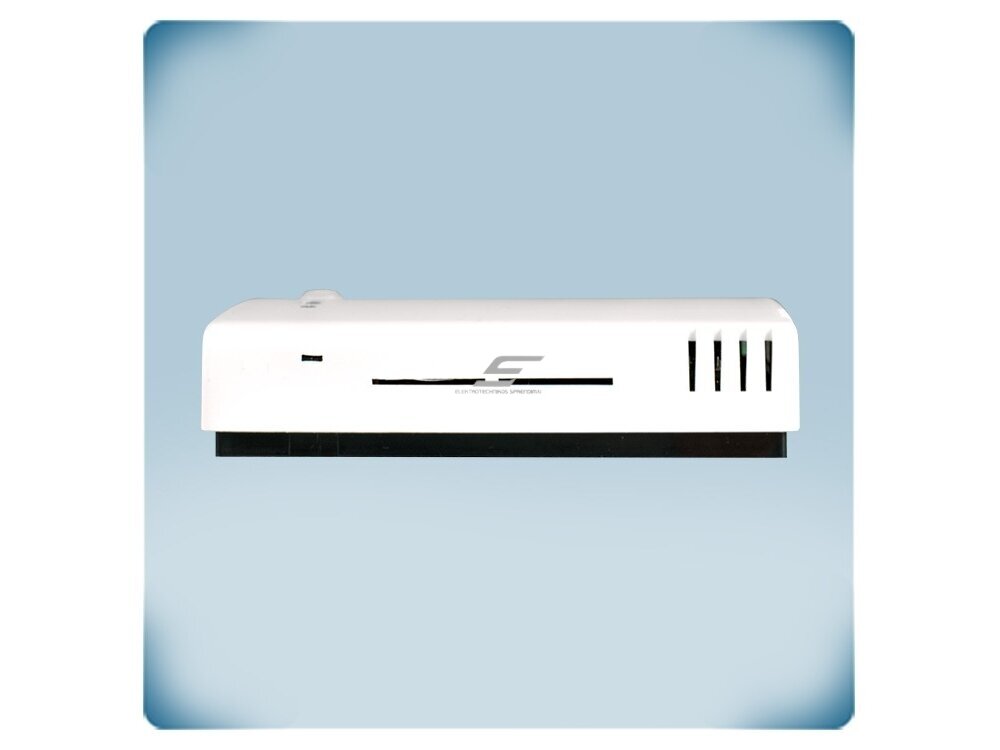

Išmanus daugiafunkcinis CO2 kambarinis jutiklis-valdiklis | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP30 | Sentera Controls | RCMFG-3

RCMFG-3 – Sentera Controls išmanus daugiafunkcinis CO2 kambarinis jutiklis-valdiklis, kuris patalpoje matuoja CO2 koncentraciją (400–2000 ppm), temperatūrą (0…+50 °C) ir santykinę drėgmę (0–95 % rH) ir turi vieną valdymo išėjimą (0-10 VDC, 0-20 mA arba PWM), kurį integruotas algoritmas skaičiuoja pagal didžiausią iš T, rH ir CO2 verčių. Maitinimas – 24 VDC arba 24 VAC ±10 %.

Pagrindinė mintis:
Tai vėdinimas pagal poreikį „iš dėžutės“: jutiklis pats nusprendžia, kiek reikia vėdinti, ir tiesiogiai valdo EC ventiliatorių, AC greičio reguliatorių ar sklendės pavarą. Bet kurį iš trijų matuojamų dydžių galima išjungti – pvz., valdyti tik pagal CO2.

CO2 diapazonas
400–2000 ppm

Išėjimas
1 × 0-10 VDC / 0-20 mA / PWM

Maitinimas
24 VDC arba 24 VAC ±10 %

Apsauga
IP30, tik patalpoms

Veikimo principas

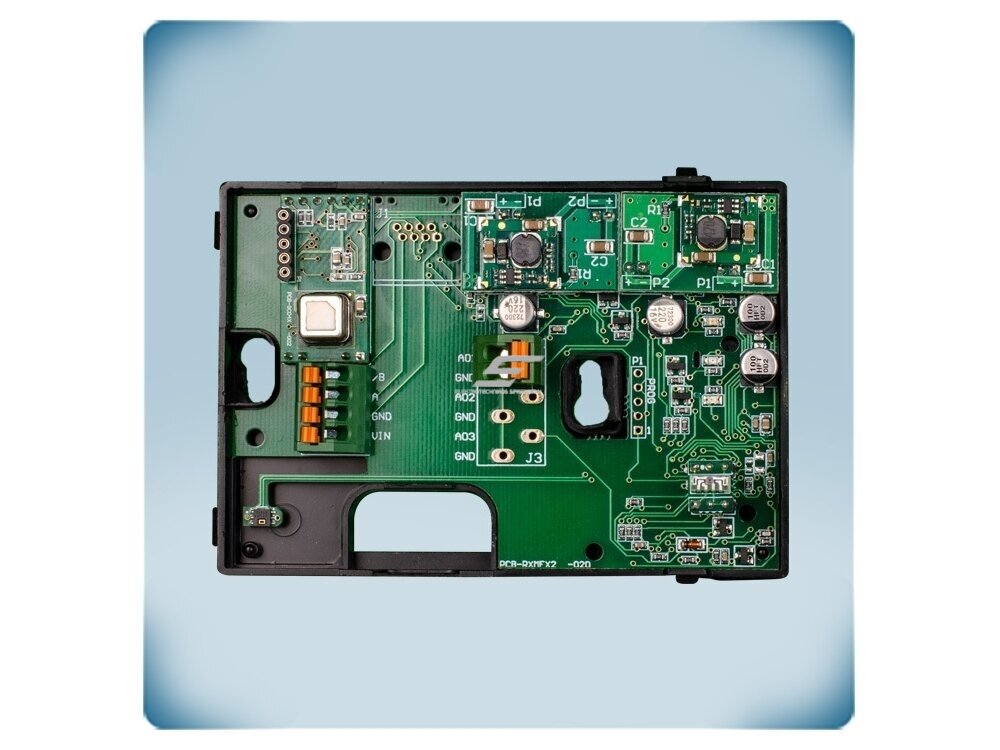

Prietaisas tvirtinamas ant sienos patalpoje (2 angos Ø 6 mm), žmonių buvimo zonoje, toliau nuo durų, langų ir tiesioginio iškvėpimo. Prijungiamas maitinimas 24 VDC arba 24 VAC (VIN, GND), valdymo išėjimas AO1 su savo GND ir Modbus RTU (A, /B); gnybtai nuspaudžiami, laidams iki 1,5 mm².

Savikalibruojantis CO2 jutiklis kartu su temperatūros ir drėgmės jutikliu matuoja oro kokybę; kiekvienam dydžiui nustatomas diapazonas, o išėjimas (0–100 %) seka didžiausią iš trijų apskaičiuotų verčių. Išėjimo tipas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (3,3 arba 12 VDC), todėl juo tiesiogiai valdomas EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius ar sklendės pavara; visi parametrai pasiekiami per Modbus RTU.

Rezultatas – vėdinimas pagal realų žmonių skaičių ir oro kokybę be atskiro valdiklio: tuščioje patalpoje ventiliacija dirba minimaliai, prisirinkus žmonių – stiprėja, todėl mažėja šildymo / vėsinimo nuostoliai ir ventiliatorių energijos sąnaudos.

Kuo naudingas RCMFG-3?
CO2, temperatūra, drėgmė ir valdymo algoritmas viename prietaise – vėdinimas pagal poreikį be atskiro valdiklio ir programavimo.

Techninės specifikacijos

Prekės tipas	Išmanus daugiafunkcinis CO2 kambarinis jutiklis-valdiklis
Gamintojas / kodas	Sentera Controls / RCMFG-3
Matuojami dydžiai	CO2, temperatūra, santykinė drėgmė, aplinkos apšviestumas
CO2 diapazonas	400–2000 ppm (tikslumas nurodytas iki 5000 ppm)
Temperatūros diapazonas	0…+50 °C
Drėgmės diapazonas	0–95 % rH, be kondensacijos
Tikslumas	±0,5 °C (5…50 °C); ±6 % rH (20–80 %); CO2 ±(50 ppm + 3 % rodmens) 400–2000 ppm, ±(40 ppm + 5 % rodmens) 2001–5000 ppm
Išėjimai	AO1 pagal didžiausią iš T / rH / CO2: 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, 3,3 arba 12 VDC
Ryšys	Modbus RTU (RS485); programinės įrangos atnaujinimas per Modbus RTU
Maitinimo įtampa	24 VDC arba 24 VAC ±10 %
Maks. srovė (Imax)	50 mA (DC) / 120 mA (AC)
Indikacija	Raudonas / geltonas / žalias LED su reguliuojamu ryškumu, aplinkos šviesos jutiklis
Montavimas	Ant sienos, 2 angos Ø 6 mm
Apsaugos klasė	IP30 (EN 60529), tik naudojimui patalpose
Svoris	0,092 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Integruotas algoritmas – išėjimas pagal didžiausią iš T, rH ir CO2 – tiesioginis EC ventiliatoriaus, AC reguliatoriaus ar sklendės valdymas.
Išjungiami parametrai – galima valdyti tik pagal CO2 arba bet kokį derinį.
Modbus RTU – visi matavimai ir nustatymai pasiekiami nuotoliniu būdu.
Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
LED indikacija – žalia – oro kokybė gera, geltona – pasiektas 1-asis įspėjimo lygis, raudona – 2-asis lygis arba vertė už ribų.
Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai.
SenteraWeb – per Sentera interneto modulį – nuotolinis stebėjimas, žurnalas, įspėjimai, režimų tvarkaraščiai.
Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

Kur naudojamas?

Biurai, posėdžių salės, klasės
Darželiai, mokyklos, auditorijos
Gyvenamosios patalpos ir butai
Restoranai, sporto salės
Vėdinimas pagal poreikį su EC ventiliatoriais
BMS ir SenteraWeb sistemos

Naudojimas pagal poreikį

Biurų vėdinimo pagal poreikį projektuotojui.
Vienas sieninis prietaisas pagal didžiausią iš CO2, T ir rH tiesiogiai valdo ventiliatorių ar VAV sklendę.

24 VAC automatikos montuotojui.
-G versija maitinama iš esamo 24 VAC transformatoriaus arba 24 VDC.

Sporto salių administratoriui.
Vėdinimas automatiškai stiprėja prisirinkus žmonių ir sulėtėja tuščioje salėje.

Praktinis panaudojimas

Jeigu sporto salės VAV sklendės pavara valdoma 0-10 VDC signalu, o maitinimas yra 24 VAC, tada RCMFG-3 jungiamas tiesiai prie pavaros ir, kylant CO2 virš nustatyto diapazono pradžios, proporcingai ją atidaro.

Pritaikymo gidas: kaip naudojamas praktikoje

Tas pats RCMFG-3 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Klasė, posėdžių salė	AO1 0-10 VDC → EC ventiliatoriaus valdymo įėjimas	Ventiliatorius greitėja didėjant CO2, tuščioje patalpoje – minimumas	T ir rH galima išjungti – valdymas tik pagal CO2
Patalpa su VAV / oro sklende	AO1 → sklendės pavaros 0-10 VDC įėjimas	Sklendė atsidaro proporcingai oro kokybei	Pavaros įėjimo varža ≥ 50 kΩ
AC ventiliatorius	AO1 → elektroninio ar transformatorinio reguliatoriaus analoginis įėjimas	AC ventiliatoriaus greitis pagal CO2	Patikrinkite reguliatoriaus įėjimo signalo tipą
Objektas su BMS	Modbus RTU → A, /B	Matavimai ir nustatymai centralizuotai	Kiekvienam prietaisui – atskiras adresas

Kaip parinkti CO2 daviklį

Montavimas / išėjimas / maitinimas	Rekomenduojamas modelis
Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC, 4 laidai	RSMFF-3 (daugiafunkcinis keitiklis, -F)
Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC arba 24 VAC, 3 laidai	RSMFG-3 (daugiafunkcinis keitiklis, -G)
Kambarys, 1 valdymo išėjimas pagal T / rH / CO2, 24 VDC	RCMFF-3 (išmanus jutiklis, -F)
Kambarys, 1 valdymo išėjimas, 24 VDC arba 24 VAC	RCMFG-3 (išmanus jutiklis, -G) ← šis modelis
Potinkinis / virštinkinis, 1 išėjimas, maitinimas iš 230 V tinklo	FCMF8-R (85–264 VAC)
Potinkinis / virštinkinis, 1 išėjimas, 24 VDC arba 24 VAC	FCMFG-R (24 VAC/VDC)
Ortakis, 1 valdymo išėjimas pagal T / rH / CO2, 24 VAC/VDC	DCMFG-2R (išmanus kanalinis jutiklis)
Ortakis, NDIR CO2 + T + rH, tik Modbus RTU	DSCDG0-4 (be analoginių išėjimų)
Ortakis, NDIR CO2 + T + rH, 3 analoginiai išėjimai + Modbus RTU	DSCDG3-4 (3 išėjimai)

Taisyklė: pagal montavimo vietą (siena, potinkinė dėžutė, ortakis) ir pagal tai, ko reikia: atskirų T / rH / CO2 signalų valdikliui ar BMS (keitiklis, 3 išėjimai), vieno valdymo signalo tiesiai EC ventiliatoriui ar sklendei (išmanus jutiklis) ar tik Modbus duomenų. Maitinimą parinkite pagal objekto valdymo grandinę: -F – 24 VDC, 4 laidai; -G – 24 VAC arba 24 VDC, 3 laidai; 8 – tiesiai iš 230 V tinklo.

Kada rinktis kitą sprendimą: atskiriems T / rH / CO2 signalams – RSMF-3 serija; potinkiniam montavimui – FCMF8-R / FCMFG-R; ortakiui – DCMFG-2R; be CO2 – RCTH-2 serija.

Pliusai

CO2, temperatūra ir drėgmė viename prietaise
Modbus RTU, programinė įranga atnaujinama tinklu
Integruotas valdymo algoritmas – be atskiro valdiklio
Savikalibruojantis CO2 jutiklis, LED su reguliuojamu ryškumu
Kompaktiškas sieninis korpusas

Minusai / ribojimai

Vienas valdymo išėjimas – atskiriems signalams rinkitės keitiklį
CO2 matavimo diapazonas 400–2000 ppm – skirta patalpų oro kokybei, ne pramoninei dujų kontrolei
IP30 – tik sausoms patalpoms

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
Maitinimo įtampa – 24 VDC arba 24 VAC ±10 %.
-G versija: 3 laidų jungimas su bendra žeme (analoginio išėjimo GND sujungtas su maitinimo GND). Niekada nejunkite G versijos bendros žemės su įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
Naudojamas tik patalpose; nemontuokite tiesioginiuose saulės spinduliuose.

Greitas pasirinkimo gidas

CO2 400–2000 ppm

0…+50 °C

0–95 % rH

0-10 VDC / 0-20 mA / PWM

24 VDC / 24 VAC

IP30

Tinka, kai reikia:

įgyvendinti vėdinimą pagal poreikį pagal CO2 lygį;
valdyti EC ventiliatorių ar sklendę tiesiai iš jutiklio;
integruoti oro kokybės duomenis į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

valdomo įrenginio įėjimo tipą;
maitinimą: 24 VDC arba 24 VAC ±10 %;
montavimo vietą – žmonių buvimo zona, ne prie durų ar langų.

Svarbus priminimas: RCMFG-3 matuoja CO2 patalpų oro kokybei vertinti; jis nėra dujų nuotėkio ar saugos detektorius.

DUK

Ar matuoja VOC?
Ne, matuojami CO2, temperatūra, santykinė drėgmė ir aplinkos šviesa.

Ar galima valdyti tik pagal CO2?
Taip, temperatūros ir drėgmės parametrus galima išjungti.

Kokie išėjimo signalai?
Vienas išėjimas 0-10 VDC, 0-20 mA arba PWM ir Modbus RTU.

Kaip keičiami nustatymai?
Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.

Kaip atstatyti Modbus nustatymus?
Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.

Kokiu maitinimu jis veikia?
24 VDC arba 24 VAC ±10 %.

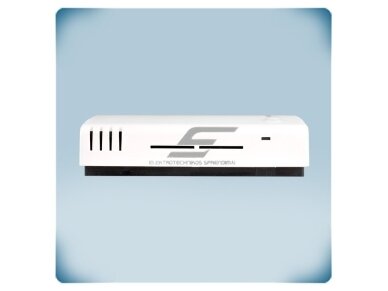

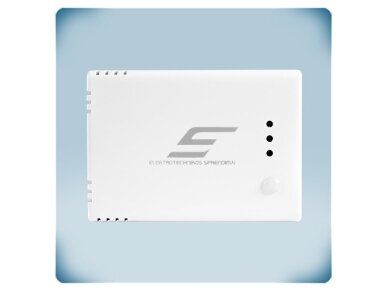

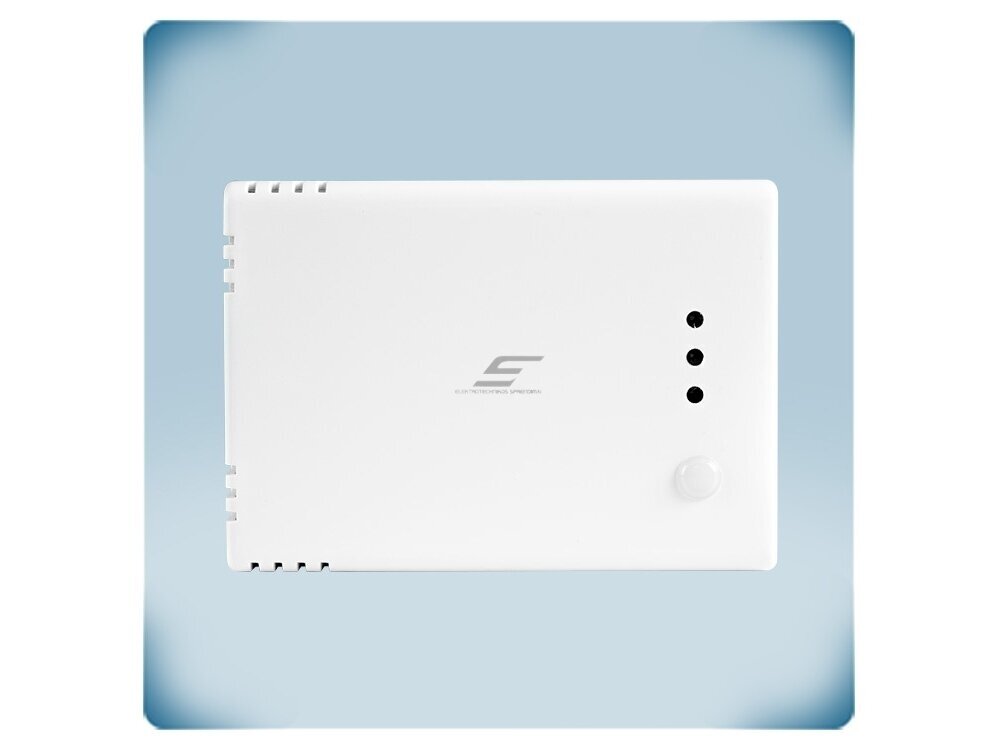

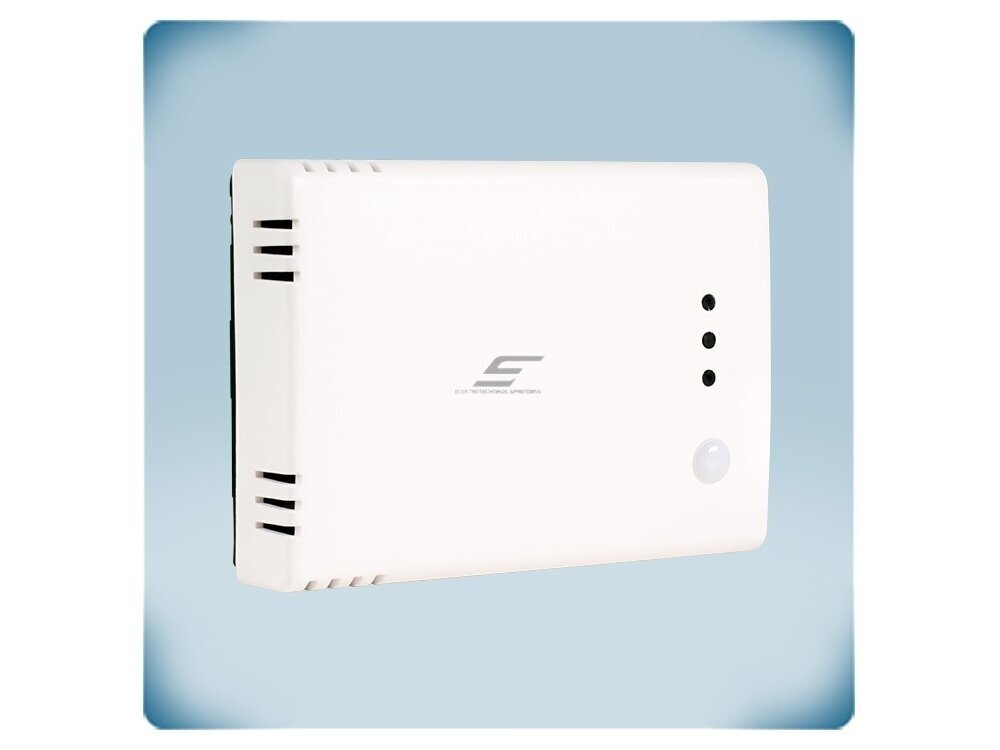

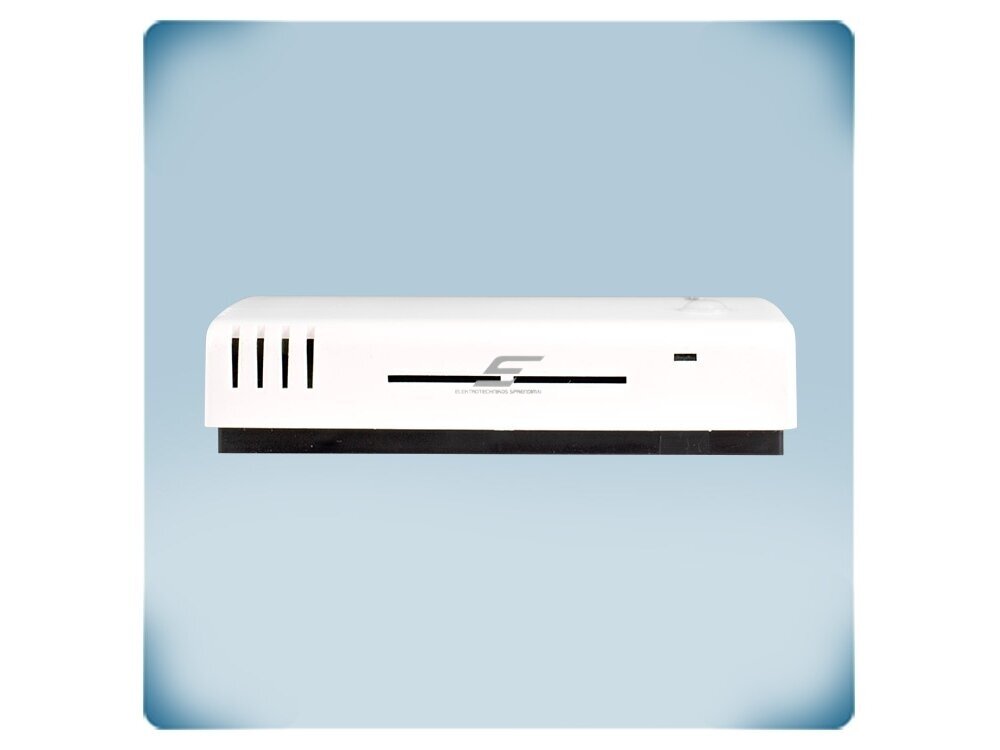

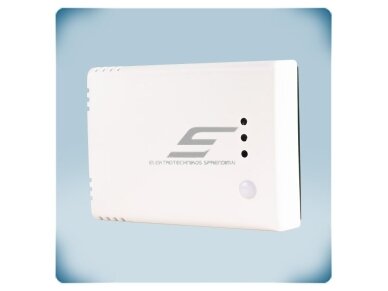

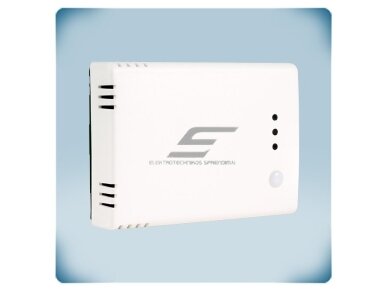

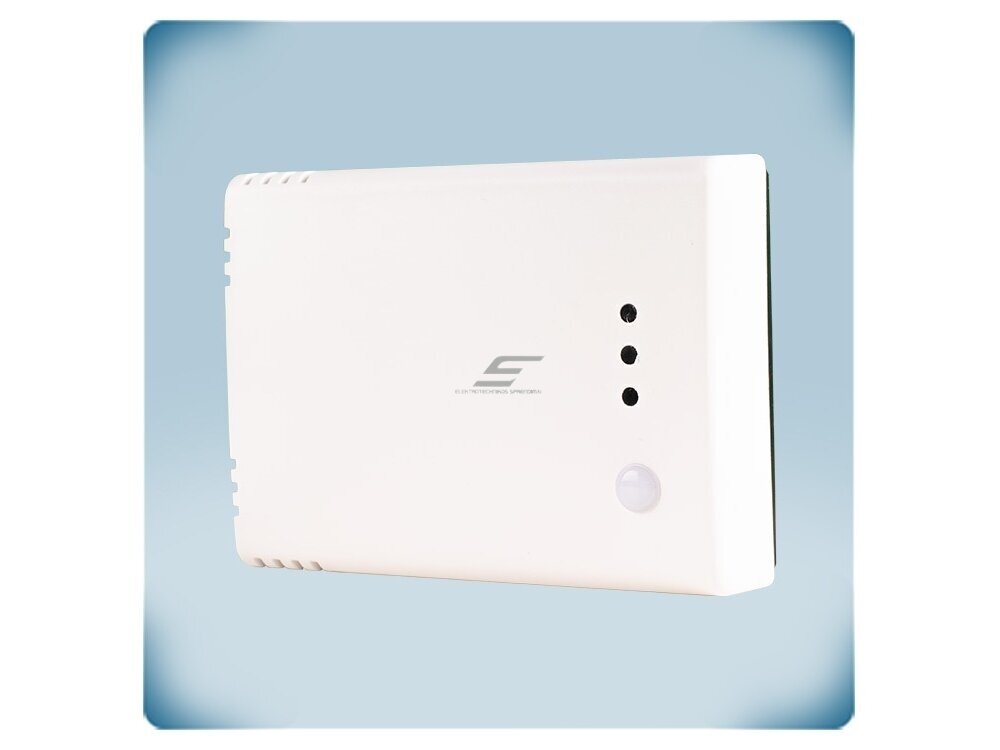

Išmanus daugiafunkcinis CO2 kambarinis jutiklis-valdiklis | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP30 | Sentera Controls | RCMFG-3

Sentera RCMFG-3 – išmanus daugiafunkcinis CO2 kambarinis jutiklis-valdiklis: CO2 400–2000 ppm, temperatūra 0…+50 °C, drėgmė 0–95 % rH, valdymo išėjimas 0-10 VDC / 0-20 mA / PWM ir Modbus RTU, maitinimas 24 VDC arba 24 VAC ±10 %. Vėdinimui pagal poreikį.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
