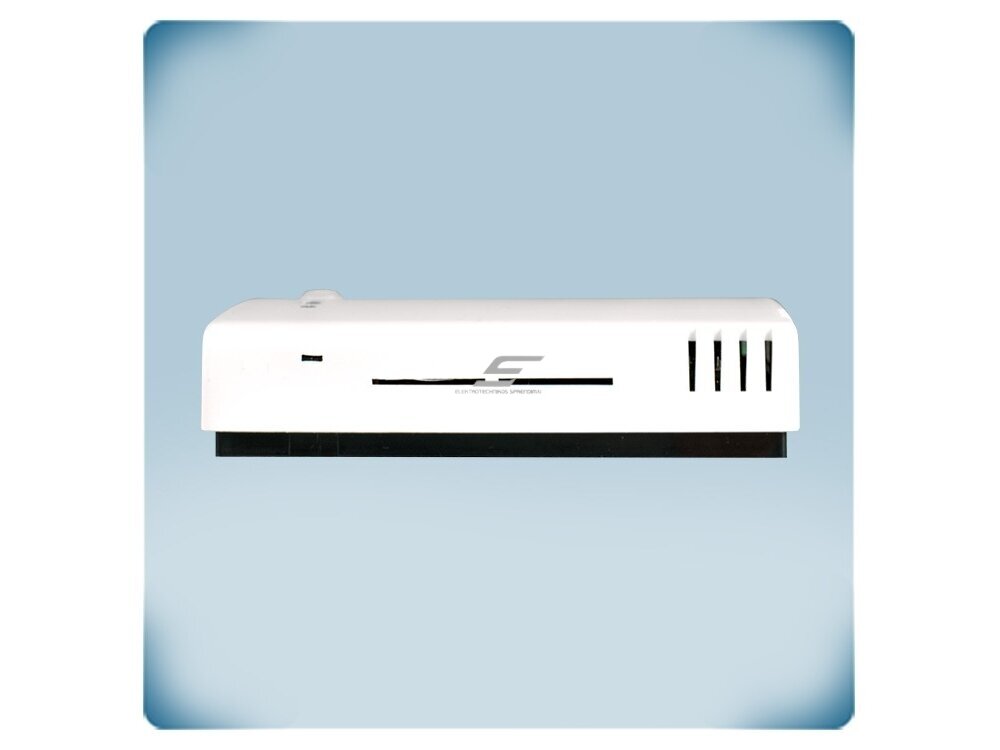

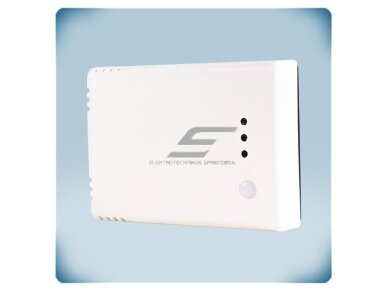

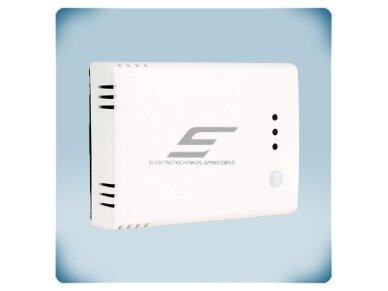

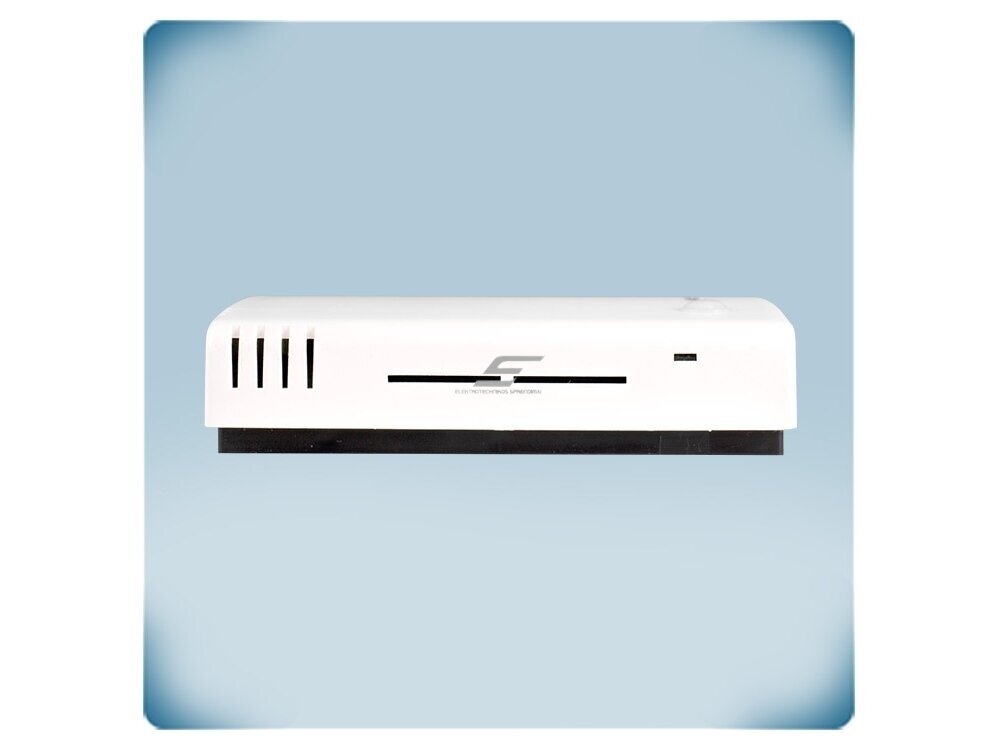

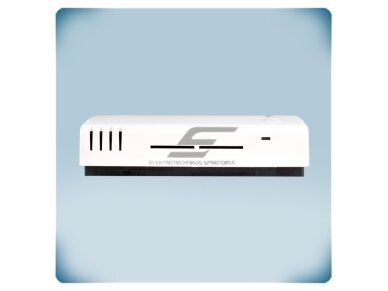

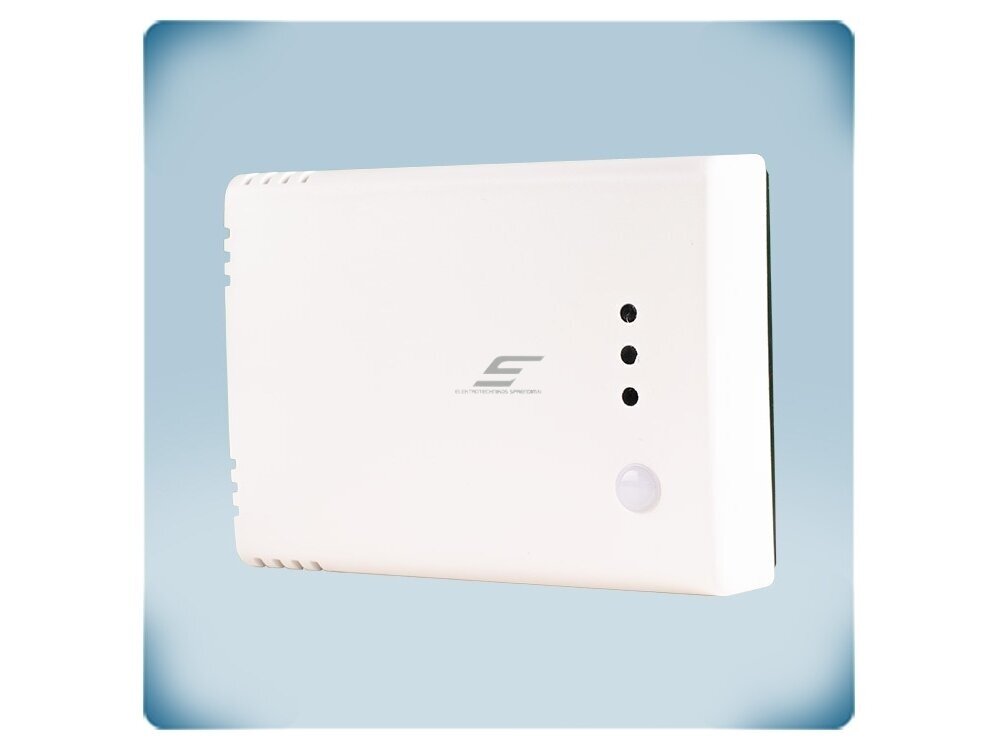

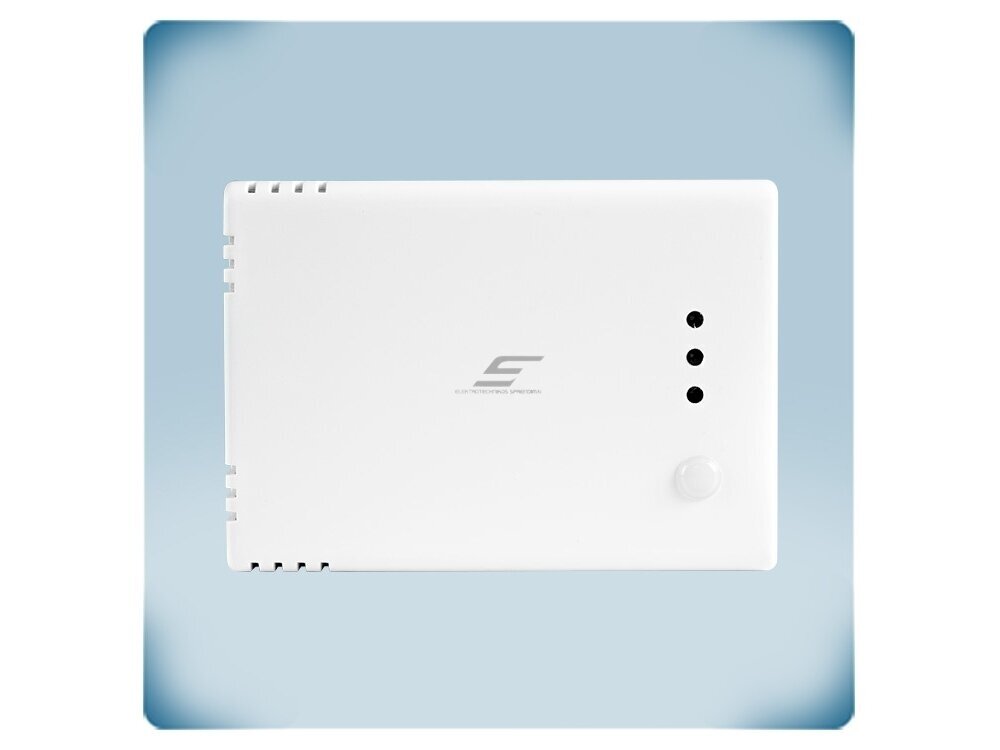

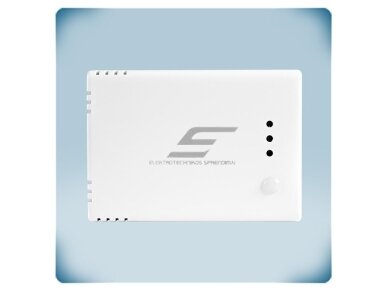

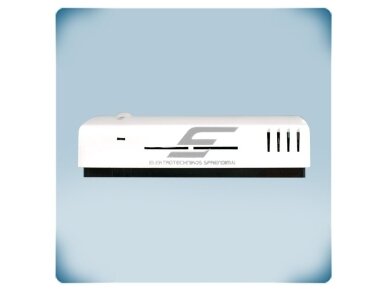

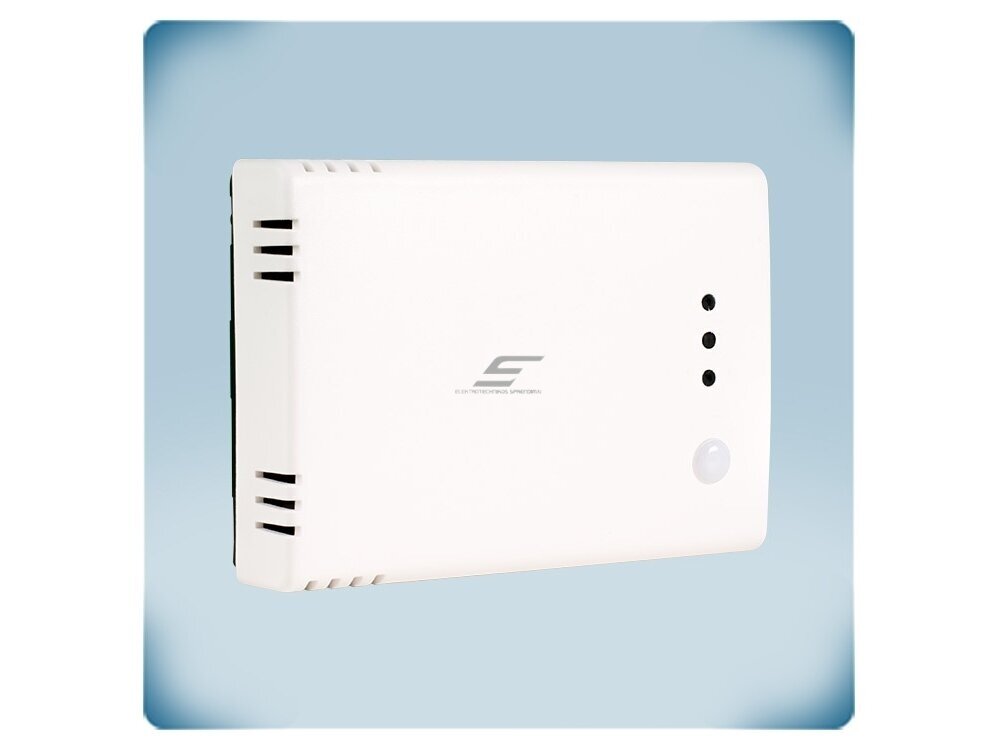

    Išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RCTHF-2

    Kodas: RCTHF-2
    Pasiteirauti apie prekę
    Kaina 86.91 € su PVM
    ( 71.83 € be PVM )
    135.58 € Sutaupykite 48.67 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RCTHF-2

    RCTHF-2 – Sentera Controls išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis: matuoja temperatūrą (0…+50 °C) ir santykinę drėgmę (0–95 % rH) patalpoje ir pagal integruotą algoritmą formuoja vieną analoginį / moduliuojamą išėjimą (0-10 VDC, 0-20 mA arba PWM), kuris gali tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių ar sklendės pavarą. Maitinimas – 18–34 VDC; visi parametrai pasiekiami per Modbus RTU.

    Pagrindinė mintis:
    Tai daviklis ir valdiklis viename: jam nereikia atskiro valdiklio, nes išėjimas skaičiuojamas pačiame jutiklyje pagal nustatytus temperatūros ir drėgmės diapazonus. Išėjimą lemia didesnė iš dviejų verčių, o bet kurį parametrą galima išjungti – pvz., valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    Matavimas
    0…+50 °C / 0–95 % rH
    Valdymo išėjimas
    0-10 VDC / 0-20 mA / PWM
    Maitinimas
    18–34 VDC
    Apsauga
    IP30, tik patalpoms

    Veikimo principas

    Jutiklis tvirtinamas ant sienos patalpoje (2 angos Ø 6 mm) ir jungiamas 4 laidais su atskiromis žemėmis: maitinimas 18–34 VDC (VIN, GND), valdymo išėjimas AO1 su savo GND ir Modbus RTU (A, /B).

    Integruoti jutikliai matuoja temperatūrą ir santykinę drėgmę; kiekvienam dydžiui nustatomas diapazonas, kuriame išėjimas kinta 0–100 %, išėjimą lemia didesnė iš dviejų apskaičiuotų verčių, o bet kurį dydį galima išjungti. Išėjimo tipas parenkamas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (atviras kolektorius, 3,3 arba 12 VDC) – ir juo tiesiogiai valdomas EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius ar sklendės pavara; visi parametrai keičiami per Modbus RTU, programinė įranga atnaujinama tinklu.

    Rezultatas – vėdinimas pagal poreikį be atskiro valdiklio: drėgmei ar temperatūrai kylant ventiliatorius greitėja, nukritus – sulėtėja iki minimumo, o trijų spalvų LED ir šviesos jutiklis informuoja vartotoją vietoje.

    Kuo naudingas RCTHF-2?
    Jutiklis ir valdymo algoritmas viename – mažiau įrangos skyde, paprastesnis projektas ir greitesnis paleidimas, o Modbus RTU leidžia vėliau integruoti į BMS.

    Techninės specifikacijos

    Prekės tipas Išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis
    Gamintojas / kodas Sentera Controls / RCTHF-2
    Serija RCTH-2 (RCTHF-2 / RCTHG-2 / RCTHH-2)
    Matuojami dydžiai Temperatūra, santykinė drėgmė, aplinkos apšviestumas
    Temperatūros diapazonas 0…+50 °C
    Drėgmės diapazonas 0–95 % rH, be kondensacijos
    Tikslumas ±0,4 °C (0…+50 °C); ±3 % rH
    Valdymo logika Išėjimas pagal didesnę iš T ir rH verčių; kiekvieną parametrą galima išjungti
    Analoginis išėjimas 1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, atviras kolektorius, 3,3 arba 12 VDC
    Ryšys Modbus RTU (RS485), A, /B; programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 18–34 VDC
    Maks. srovė (Imax) 40 mA
    Jungimas 4 laidai, atskiros žemės (-F)
    Indikacija Raudonas / geltonas / žalias LED, aplinkos šviesos jutiklis
    Montavimas Ant sienos, 2 angos Ø 6 mm
    Apsaugos klasė IP30 (EN 60529), tik naudojimui patalpose
    Svoris 0,075 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Integruotas valdymo algoritmas – išėjimas formuojamas pagal nustatytus T ir rH diapazonus, be atskiro valdiklio.
    • Išjungiami parametrai – galima valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    • Tiesioginis valdymas – EC ventiliatorius, AC greičio reguliatorius ar sklendės pavara jungiami tiesiai prie išėjimo.
    • Modbus RTU – visi parametrai ir matavimai pasiekiami nuotoliniu būdu; Modbus laiko limito (HR8) kontrolė.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • LED indikacija – raudona – vertė už ribų arba jutiklio gedimas, geltona – pavojinga zona arba nutrūkęs Modbus ryšys, žalia – norma.
    • Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai – pvz., tylesniam darbui naktį.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Vonios, dušai, skalbyklos
    • Biurai, klasės, gyvenamosios patalpos
    • Sandėliai ir archyvai
    • Sistemos su EC ventiliatoriais ar sklendėmis
    • BMS su Modbus RTU
    • Biurų posėdžių salės su vėdinimu pagal poreikį
    • Butų vonios su ištraukiamuoju EC ventiliatoriumi

    Naudojimas pagal poreikį

    Biurų vėdinimo pagal poreikį projektuotojui.
    Jutiklis pats apskaičiuoja valdymo signalą pagal didesnę iš T ir rH verčių, todėl patalpai nereikia atskiro valdiklio.
    24 VDC automatikos montuotojui.
    -F versija jungiama 4 laidais su atskiromis žemėmis, todėl valdymo signalas stabilus ilgose linijose.
    Mokyklų ūkio dalies vadovui.
    Trijų spalvų LED klasėje rodo mikroklimato būklę be prisijungimo prie sistemos.

    Praktinis panaudojimas

    Jeigu posėdžių salės EC ventiliatorius turi 0-10 VDC įėjimą, o skyde yra 24 VDC maitinimas, tada RCTHF-2 jungiamas tiesiai prie ventiliatoriaus ir, kylant drėgmei ar temperatūrai nustatytame diapazone, didina jo greitį iki 100 %.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats RCTHF-2 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vonia, dušas, skalbykla AO1 0-10 VDC → EC ventiliatoriaus valdymo įėjimas Kylant drėgmei ištraukimas automatiškai stiprėja, nukritus – grįžta į minimumą Temperatūrą galima išjungti – valdymas tik pagal rH
    Sandėlis, dirbtuvės AO1 → AC ventiliatoriaus greičio reguliatoriaus analoginis įėjimas Karštą dieną ištraukimas stiprėja pagal temperatūrą Signalo tipą parinkite pagal reguliatoriaus įėjimą
    Sistema su oro sklende AO1 → sklendės pavaros 0-10 VDC įėjimas Sklendė atsidaro proporcingai drėgmei ar temperatūrai Patikrinkite pavaros įėjimo varžą (≥ 50 kΩ įtampos režimui)
    Objektas su BMS Modbus RTU → A, /B Nustatymai ir būsena prieinami centralizuotai Kiekvienam jutikliui – atskiras adresas

    Kaip parinkti kambarinį temperatūros ir drėgmės daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Siena, 3 analoginiai išėjimai, 18–34 VDC, 4 laidai RSTHF-3 (kambarinis keitiklis, -F)
    Siena, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai RSTHG-3 (kambarinis keitiklis, -G)
    Siena, tik Modbus RTU, PoM, RJ45 RSTHM-2 (kambarinis Modbus jutiklis)
    Siena, Modbus RTU + sienos paviršiaus temperatūra (rasos taško kontrolė), PoM RWTHM-2 (su paviršiaus temperatūros jutikliu)
    Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC RCTHF-2 (išmanus kambarinis, -F) ← šis modelis
    Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC RCTHG-2 (išmanus kambarinis, -G)
    Siena, tiesioginis valdymas 1 išėjimu, 24 VDC per RJ45 (PoM) arba gnybtus RCTHH-2 (išmanus kambarinis, PoM)
    Potinkinis / virštinkinis, 1 išėjimas, maitinimas tiesiai iš 230 V tinklo FCTH8 (85–264 VAC)
    Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC FCTHF (-F)
    Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC arba 15–24 VAC FCTHG (-G)
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: tik matavimui su 3 išėjimais – RSTHF-3 / RSTHG-3; potinkiniam montavimui – FCTH serija; kai reikia ir CO2 – RCMF-3 serija.

    Pliusai

    • Daviklis ir valdiklis viename
    • Valdymas pagal T, rH arba abu
    • Tikslumas ±0,4 °C, ±3 % rH
    • Modbus RTU, programinė įranga atnaujinama tinklu
    • 0-10 VDC / 0-20 mA / PWM išėjimas
    • LED indikacija ir šviesos jutiklis

    Minusai / ribojimai

    • Vienas valdymo išėjimas – atskiriems T ir rH signalams rinkitės keitiklį (RSTH-3 / DSTH-3)
    • IP30 – tik sausoms patalpoms
    • -F versija netinka 3 laidų sistemoms ir AC maitinimui

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 18–34 VDC.
    • -F versija: 4 laidų jungimas, maitinimo ir analoginio išėjimo žemės atskiros – netinka 3 laidų sistemoms ir niekada nejungiama prie kintamosios srovės (AC) maitinimo.
    • Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Naudojamas tik patalpose.

    Greitas pasirinkimo gidas

    0…+50 °C
    0–95 % rH
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP30
    Tinka, kai reikia:
    • valdyti ventiliatorių ar sklendę pagal temperatūrą ir drėgmę patalpoje be atskiro valdiklio;
    • įgyvendinti vėdinimą pagal poreikį drėgnose patalpose;
    • vėliau integruoti valdymą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • valdomo įrenginio įėjimo tipą (0-10 VDC, 0-20 mA ar PWM);
    • maitinimą: 18–34 VDC;
    • ar reikia atskirų T ir rH signalų – tada rinkitės keitiklį.
    Svarbus priminimas: RCTHF-2 formuoja vieną valdymo signalą pagal T ir rH; jis nepakeičia ventiliatoriaus greičio reguliatoriaus galios dalies.

    DUK

    Ar reikia atskiro valdiklio?
    Ne, algoritmas integruotas, o išėjimas jungiamas tiesiai prie EC ventiliatoriaus, AC reguliatoriaus ar sklendės.
    Ar galima valdyti tik pagal drėgmę?
    Taip, temperatūros (ar drėgmės) parametrą galima išjungti per Modbus RTU.
    Kaip keičiami nustatymai?
    Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Kuo skiriasi -F ir -G versijos?
    -F maitinama 18–34 VDC ir jungiama 4 laidais su atskiromis žemėmis, o -G – 18–34 VDC arba 15–24 VAC, 3 laidais su bendra žeme.
    Ar tinka vonios patalpai?
    Montuoti galima tik sausoje zonoje, nes korpusas IP30, o drėgmė matuojama iki 95 % rH be kondensacijos.

    Išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RCTHF-2

    Sentera RCTHF-2 – išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis: 0…+50 °C, 0–95 % rH, valdymo išėjimas 0-10 VDC / 0-20 mA / PWM, maitinimas 18–34 VDC, IP30. Vėdinimas pagal drėgmę ir temperatūrą be atskiro valdiklio.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
