Prekės aprašymas

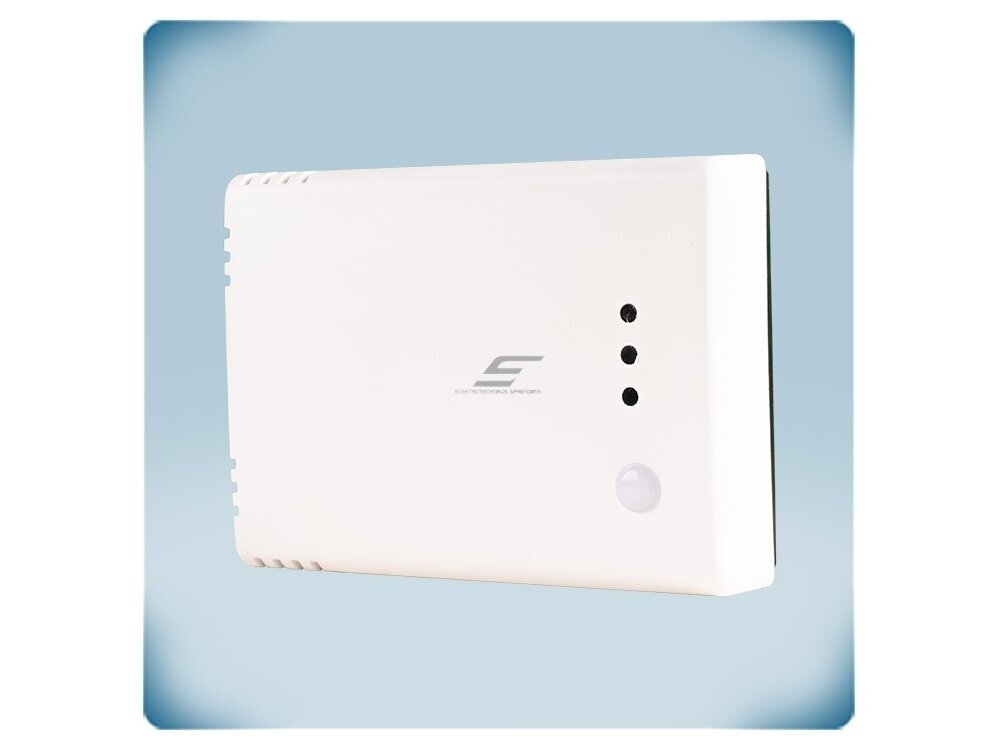

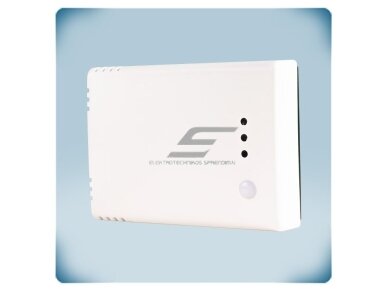

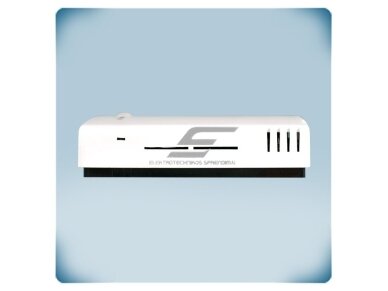

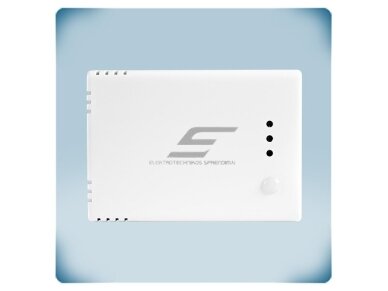

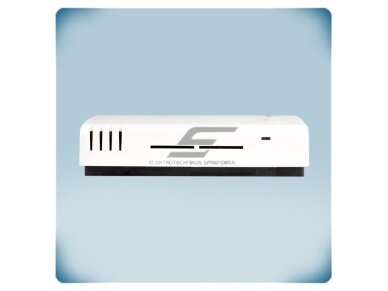

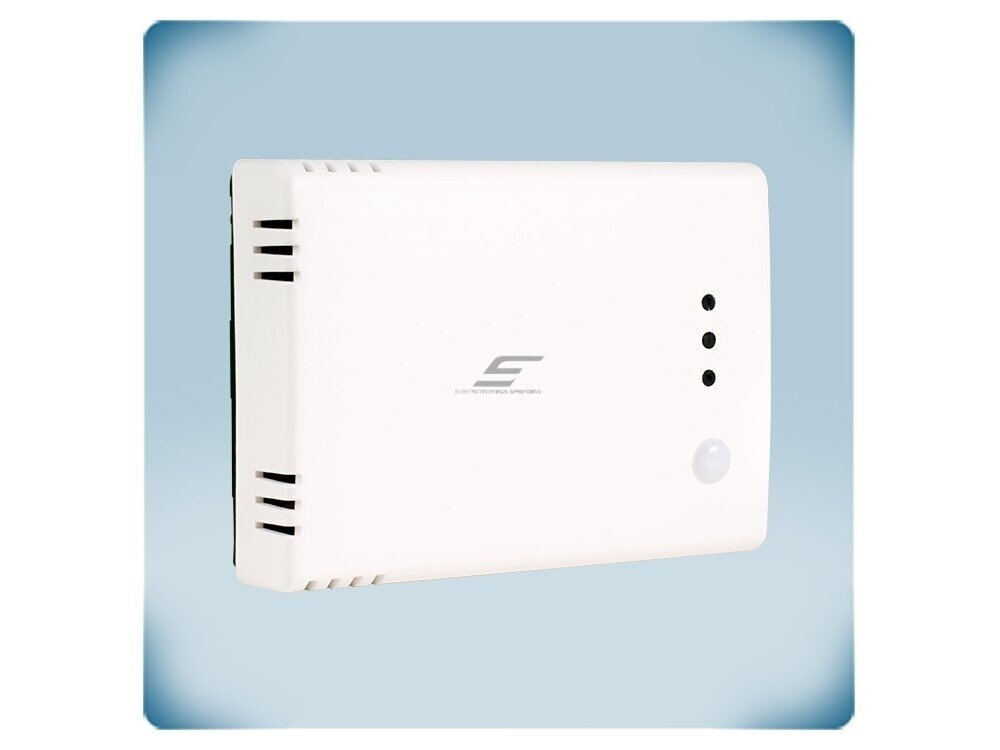

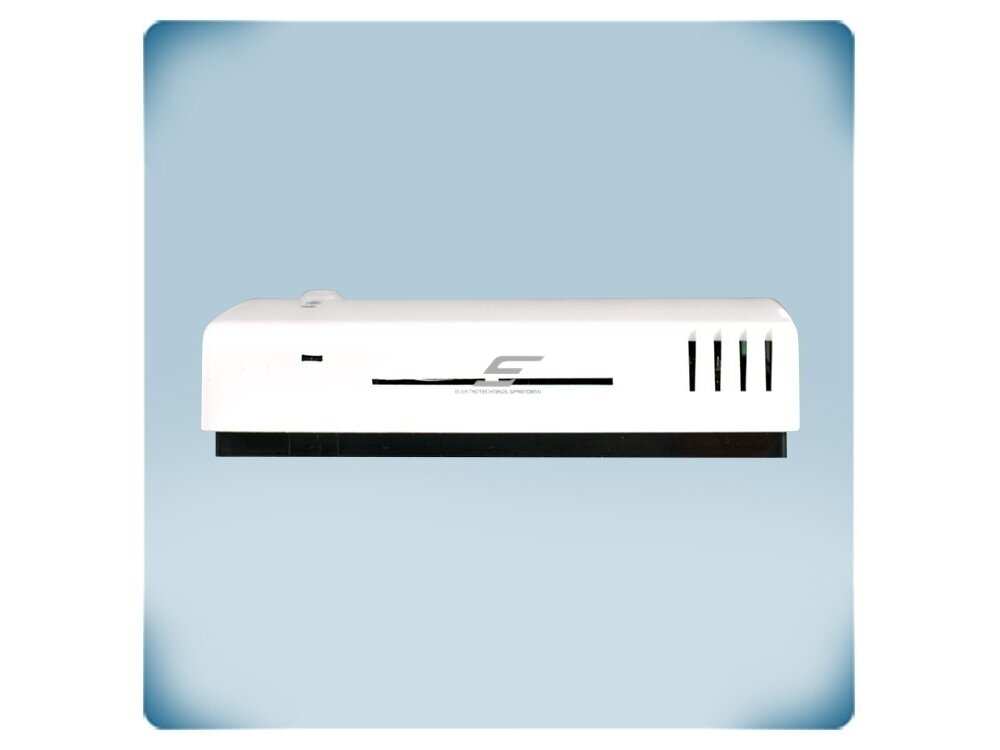

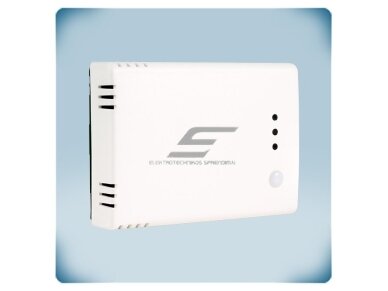

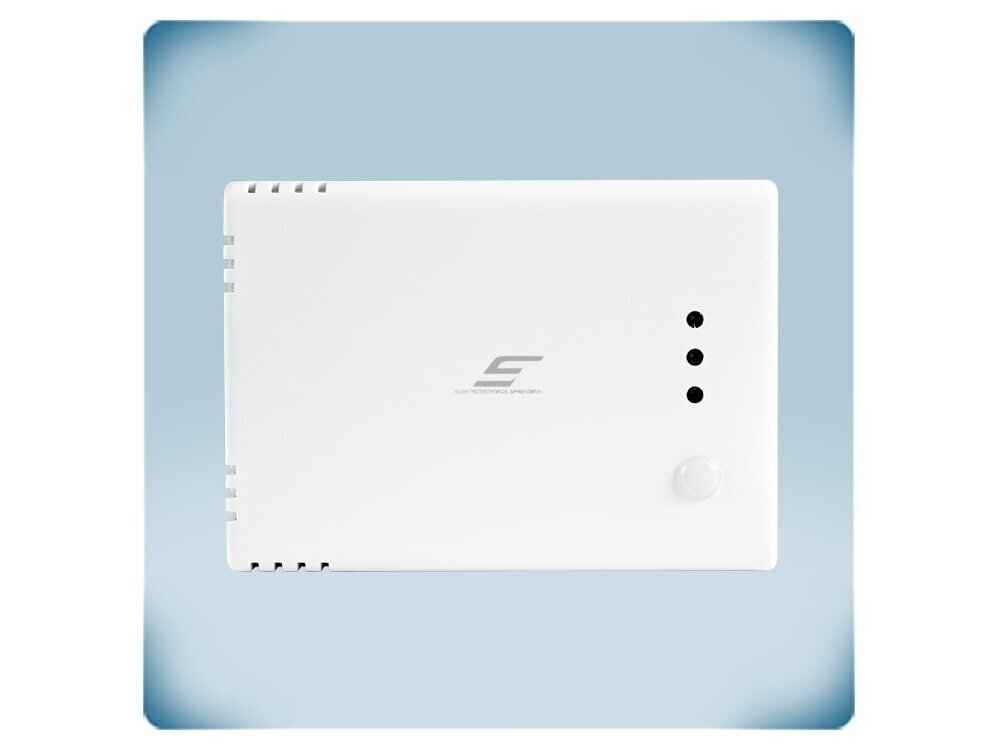

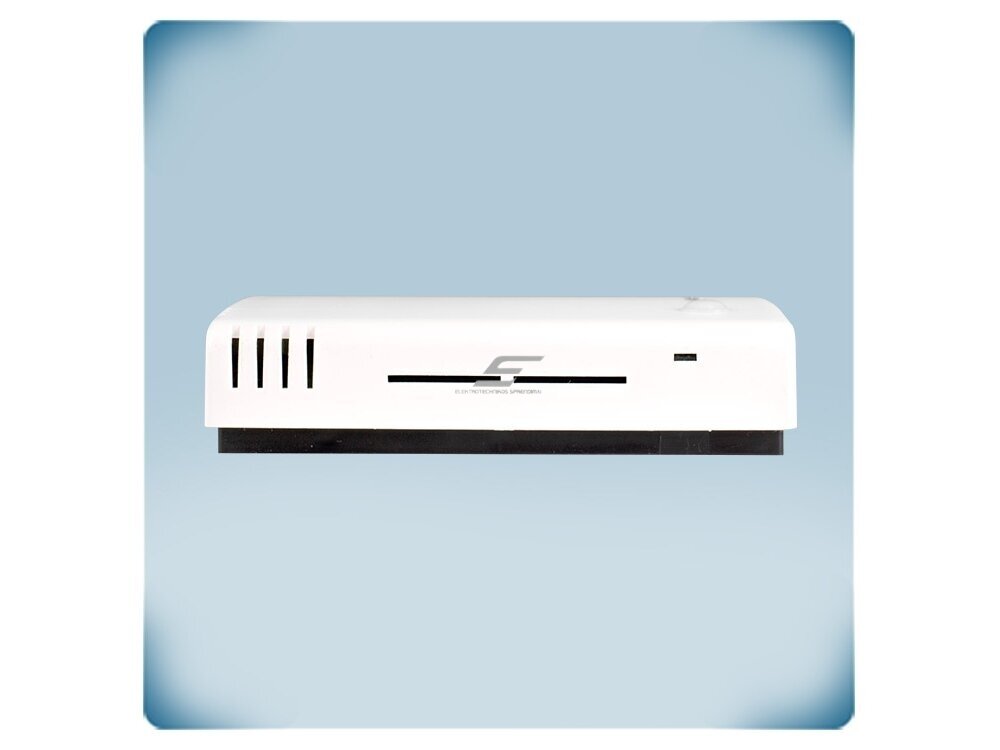

Išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | RCTHG-2

RCTHG-2 – Sentera Controls išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis: matuoja temperatūrą (0…+50 °C) ir santykinę drėgmę (0–95 % rH) patalpoje ir pagal integruotą algoritmą formuoja vieną analoginį / moduliuojamą išėjimą (0-10 VDC, 0-20 mA arba PWM), kuris gali tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių ar sklendės pavarą. Maitinimas – 18–34 VDC arba 15–24 VAC ±10 %; visi parametrai pasiekiami per Modbus RTU.

Pagrindinė mintis:
Tai daviklis ir valdiklis viename: jam nereikia atskiro valdiklio, nes išėjimas skaičiuojamas pačiame jutiklyje pagal nustatytus temperatūros ir drėgmės diapazonus. Išėjimą lemia didesnė iš dviejų verčių, o bet kurį parametrą galima išjungti – pvz., valdyti tik pagal temperatūrą arba tik pagal drėgmę.

Matavimas
0…+50 °C / 0–95 % rH

Valdymo išėjimas
0-10 VDC / 0-20 mA / PWM

Maitinimas
18–34 VDC arba 15–24 VAC ±10 %

Apsauga
IP30, tik patalpoms

Veikimo principas

Jutiklis tvirtinamas ant sienos patalpoje (2 angos Ø 6 mm) ir jungiamas 3 laidais su bendra žeme: maitinimas 18–34 VDC arba 15–24 VAC (VIN, GND), valdymo išėjimas AO1 ir Modbus RTU (A, /B).

Integruoti jutikliai matuoja temperatūrą ir santykinę drėgmę; kiekvienam dydžiui nustatomas diapazonas, kuriame išėjimas kinta 0–100 %, išėjimą lemia didesnė iš dviejų apskaičiuotų verčių, o bet kurį dydį galima išjungti. Išėjimo tipas parenkamas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (atviras kolektorius, 3,3 arba 12 VDC) – ir juo tiesiogiai valdomas EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius ar sklendės pavara; visi parametrai keičiami per Modbus RTU, programinė įranga atnaujinama tinklu.

Rezultatas – vėdinimas pagal poreikį be atskiro valdiklio: drėgmei ar temperatūrai kylant ventiliatorius greitėja, nukritus – sulėtėja iki minimumo, o trijų spalvų LED ir šviesos jutiklis informuoja vartotoją vietoje.

Kuo naudingas RCTHG-2?
Jutiklis ir valdymo algoritmas viename – mažiau įrangos skyde, paprastesnis projektas ir greitesnis paleidimas, o Modbus RTU leidžia vėliau integruoti į BMS.

Techninės specifikacijos

Prekės tipas	Išmanus kambarinis temperatūros ir drėgmės jutiklis-valdiklis
Gamintojas / kodas	Sentera Controls / RCTHG-2
Serija	RCTH-2 (RCTHF-2 / RCTHG-2 / RCTHH-2)
Matuojami dydžiai	Temperatūra, santykinė drėgmė, aplinkos apšviestumas
Temperatūros diapazonas	0…+50 °C
Drėgmės diapazonas	0–95 % rH, be kondensacijos
Tikslumas	±0,4 °C (0…+50 °C); ±3 % rH
Valdymo logika	Išėjimas pagal didesnę iš T ir rH verčių; kiekvieną parametrą galima išjungti
Analoginis išėjimas	1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, atviras kolektorius, 3,3 arba 12 VDC
Ryšys	Modbus RTU (RS485), A, /B; programinės įrangos atnaujinimas per Modbus RTU
Maitinimo įtampa	18–34 VDC arba 15–24 VAC ±10 %
Jungimas	3 laidai, bendra žemė (-G)
Indikacija	Raudonas / geltonas / žalias LED, aplinkos šviesos jutiklis
Montavimas	Ant sienos, 2 angos Ø 6 mm
Apsaugos klasė	IP30 (EN 60529), tik naudojimui patalpose
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Integruotas valdymo algoritmas – išėjimas formuojamas pagal nustatytus T ir rH diapazonus, be atskiro valdiklio.
Išjungiami parametrai – galima valdyti tik pagal temperatūrą arba tik pagal drėgmę.
Tiesioginis valdymas – EC ventiliatorius, AC greičio reguliatorius ar sklendės pavara jungiami tiesiai prie išėjimo.
Modbus RTU – visi parametrai ir matavimai pasiekiami nuotoliniu būdu; Modbus laiko limito (HR8) kontrolė.
Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
LED indikacija – raudona – vertė už ribų arba jutiklio gedimas, geltona – pavojinga zona arba nutrūkęs Modbus ryšys, žalia – norma.
Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai – pvz., tylesniam darbui naktį.
Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

Kur naudojamas?

Vonios, dušai, skalbyklos
Biurai, klasės, gyvenamosios patalpos
Sandėliai ir archyvai
Sistemos su EC ventiliatoriais ar sklendėmis
BMS su Modbus RTU
Skalbyklos ir džiovyklos su AC ventiliatoriaus greičio reguliatoriumi
Gyvenamieji namai su 24 VAC vėdinimo automatika

Naudojimas pagal poreikį

Gyvenamųjų namų vėdinimo montuotojui.
-G versija maitinama iš 24 VAC transformatoriaus arba 24 VDC ir jungiama 3 laidais.

AC ventiliatorių sistemų modernizuotojui.
Išėjimas jungiamas prie AC ventiliatoriaus greičio reguliatoriaus analoginio įėjimo, ir vėdinimas tampa reguliuojamu pagal poreikį.

Skalbyklų ir buitinių patalpų savininkui.
Ventiliatorius greitėja tik drėgmei pakilus, todėl mažiau triukšmo ir energijos sąnaudų.

Praktinis panaudojimas

Jeigu skalbykloje AC ventiliatorius valdomas greičio reguliatoriumi su 0-10 VDC įėjimu, o maitinimas – 24 VAC, tada RCTHG-2 jungiamas 3 laidais ir drėgmei pakilus virš nustatyto diapazono pradžios proporcingai didina ventiliatoriaus greitį.

Pritaikymo gidas: kaip naudojamas praktikoje

Tas pats RCTHG-2 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Vonia, dušas, skalbykla	AO1 0-10 VDC → EC ventiliatoriaus valdymo įėjimas	Kylant drėgmei ištraukimas automatiškai stiprėja, nukritus – grįžta į minimumą	Temperatūrą galima išjungti – valdymas tik pagal rH
Sandėlis, dirbtuvės	AO1 → AC ventiliatoriaus greičio reguliatoriaus analoginis įėjimas	Karštą dieną ištraukimas stiprėja pagal temperatūrą	Signalo tipą parinkite pagal reguliatoriaus įėjimą
Sistema su oro sklende	AO1 → sklendės pavaros 0-10 VDC įėjimas	Sklendė atsidaro proporcingai drėgmei ar temperatūrai	Patikrinkite pavaros įėjimo varžą (≥ 50 kΩ įtampos režimui)
Objektas su BMS	Modbus RTU → A, /B	Nustatymai ir būsena prieinami centralizuotai	Kiekvienam jutikliui – atskiras adresas

Kaip parinkti kambarinį temperatūros ir drėgmės daviklį

Montavimas / išėjimas / maitinimas	Rekomenduojamas modelis
Siena, 3 analoginiai išėjimai, 18–34 VDC, 4 laidai	RSTHF-3 (kambarinis keitiklis, -F)
Siena, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai	RSTHG-3 (kambarinis keitiklis, -G)
Siena, tik Modbus RTU, PoM, RJ45	RSTHM-2 (kambarinis Modbus jutiklis)
Siena, Modbus RTU + sienos paviršiaus temperatūra (rasos taško kontrolė), PoM	RWTHM-2 (su paviršiaus temperatūros jutikliu)
Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC	RCTHF-2 (išmanus kambarinis, -F)
Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC	RCTHG-2 (išmanus kambarinis, -G) ← šis modelis
Siena, tiesioginis valdymas 1 išėjimu, 24 VDC per RJ45 (PoM) arba gnybtus	RCTHH-2 (išmanus kambarinis, PoM)
Potinkinis / virštinkinis, 1 išėjimas, maitinimas tiesiai iš 230 V tinklo	FCTH8 (85–264 VAC)
Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC	FCTHF (-F)
Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC arba 15–24 VAC	FCTHG (-G)

Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).

Kada rinktis kitą sprendimą: tik matavimui su 3 išėjimais – RSTHF-3 / RSTHG-3; potinkiniam montavimui – FCTH serija; kai reikia ir CO2 – RCMF-3 serija.

Pliusai

Daviklis ir valdiklis viename
Valdymas pagal T, rH arba abu
Tikslumas ±0,4 °C, ±3 % rH
Modbus RTU, programinė įranga atnaujinama tinklu
0-10 VDC / 0-20 mA / PWM išėjimas
LED indikacija ir šviesos jutiklis

Minusai / ribojimai

Vienas valdymo išėjimas – atskiriems T ir rH signalams rinkitės keitiklį (RSTH-3 / DSTH-3)
IP30 – tik sausoms patalpoms
Negalima maišyti su -F tipo gaminiais tame pačiame tinkle

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
Maitinimo įtampa – 18–34 VDC arba 15–24 VAC ±10 %.
-G versija: 3 laidų jungimas su bendra žeme (analoginio išėjimo GND sujungtas su maitinimo GND). Niekada nejunkite G versijos bendros žemės su įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
Naudojamas tik patalpose.

Greitas pasirinkimo gidas

0…+50 °C

0–95 % rH

0-10 VDC / 0-20 mA / PWM

Modbus RTU

18–34 VDC / 15–24 VAC

IP30

Tinka, kai reikia:

valdyti ventiliatorių ar sklendę pagal temperatūrą ir drėgmę patalpoje be atskiro valdiklio;
įgyvendinti vėdinimą pagal poreikį drėgnose patalpose;
vėliau integruoti valdymą į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

valdomo įrenginio įėjimo tipą (0-10 VDC, 0-20 mA ar PWM);
maitinimą: 18–34 VDC arba 15–24 VAC ±10 %;
ar reikia atskirų T ir rH signalų – tada rinkitės keitiklį.

Svarbus priminimas: RCTHG-2 formuoja vieną valdymo signalą pagal T ir rH; jis nepakeičia ventiliatoriaus greičio reguliatoriaus galios dalies.

DUK

Ar reikia atskiro valdiklio?
Ne, algoritmas integruotas, o išėjimas jungiamas tiesiai prie EC ventiliatoriaus, AC reguliatoriaus ar sklendės.

Ar galima valdyti tik pagal drėgmę?
Taip, temperatūros (ar drėgmės) parametrą galima išjungti per Modbus RTU.

Kaip keičiami nustatymai?
Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.

Kaip atstatyti Modbus nustatymus?
Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.

Kuo skiriasi -F ir -G versijos?
-F maitinama 18–34 VDC ir jungiama 4 laidais su atskiromis žemėmis, o -G – 18–34 VDC arba 15–24 VAC, 3 laidais su bendra žeme.

Ar galima maitinti kintamąja srove?
Taip, -G versija maitinama 15–24 VAC arba 18–34 VDC.
