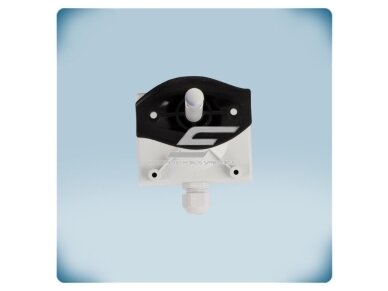

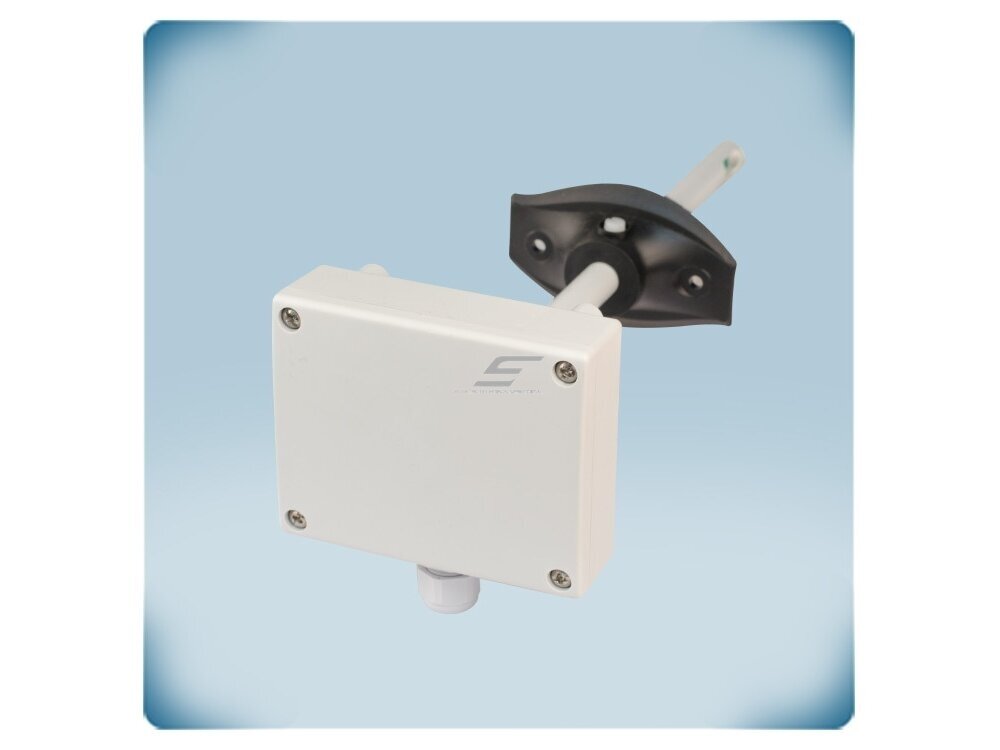

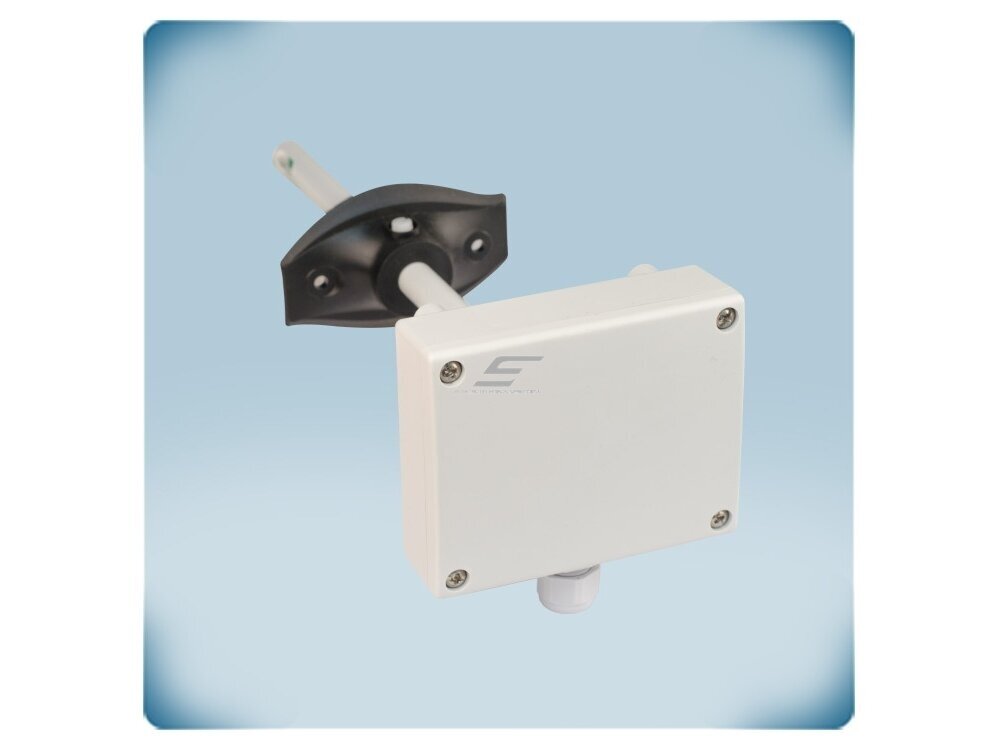

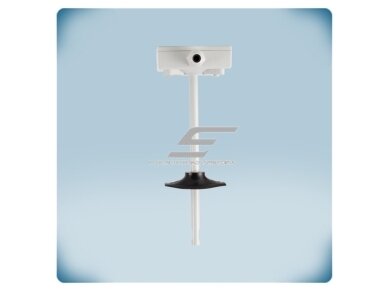

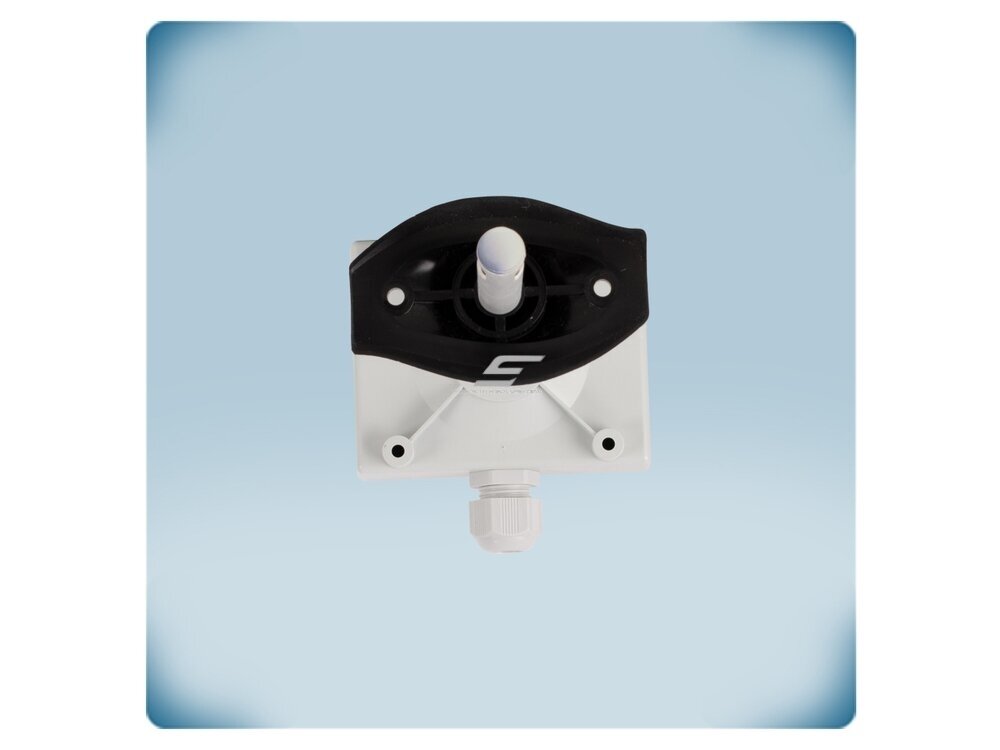

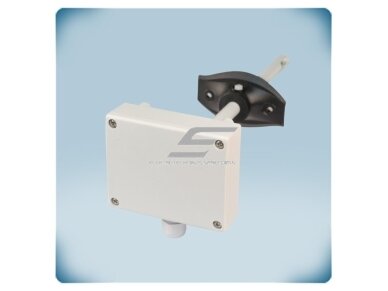

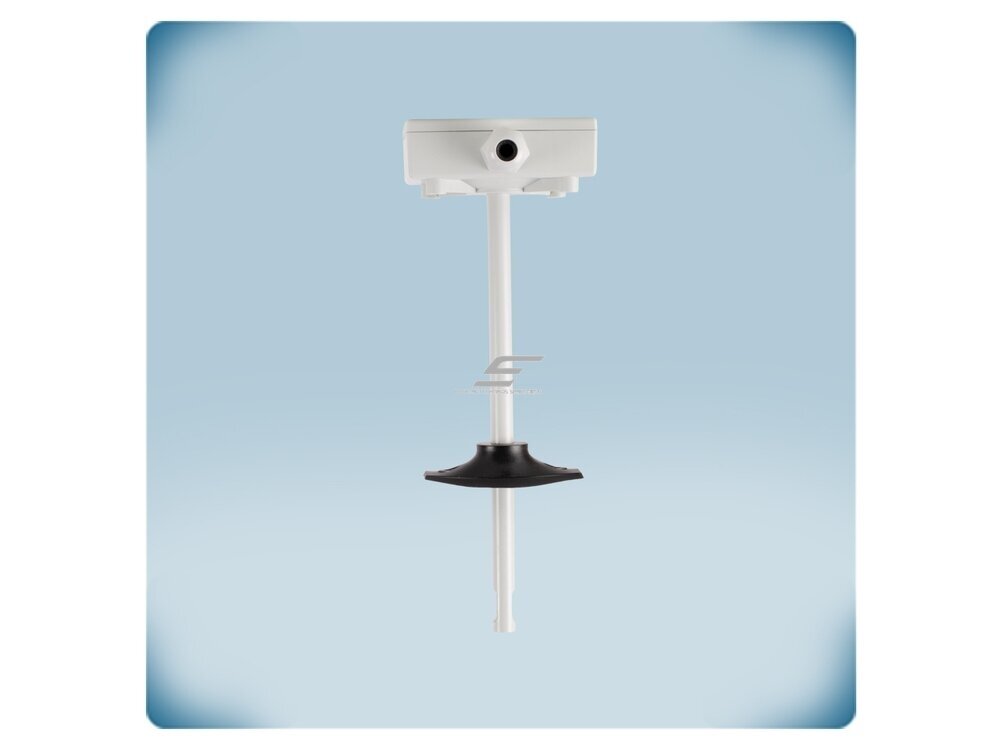

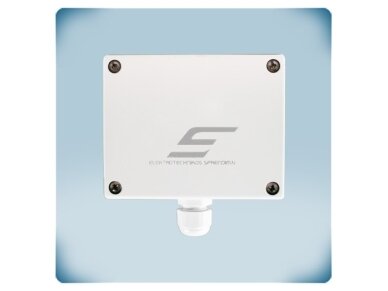

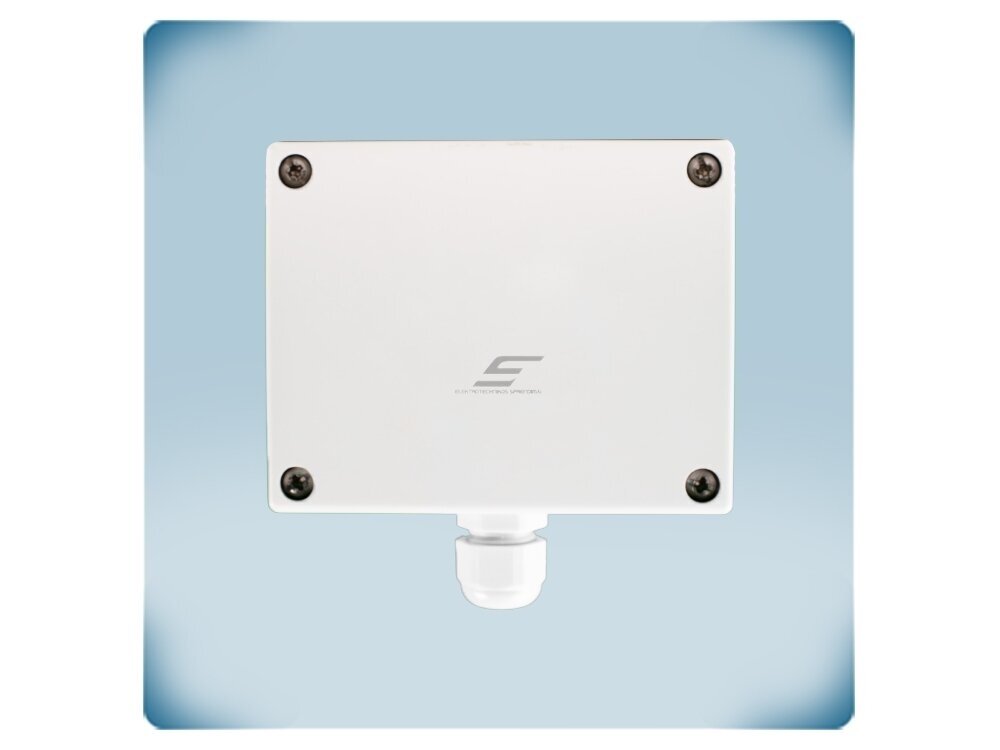

    Išmanus kanalinis CO2 jutiklis-valdiklis | CO2 0-2000ppm | T -30…70°C | 0-100%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DCMFG-2R

    Kodas: DCMFG-2R
    Pasiteirauti apie prekę
    Kaina 292.52 € su PVM
    ( 241.75 € be PVM )
    456.33 € Sutaupykite 163.81 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Išmanus kanalinis CO2 jutiklis-valdiklis | CO2 0-2000ppm | T -30…70°C | 0-100%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DCMFG-2R

    DCMFG-2R – Sentera Controls išmanus kanalinis CO2 jutiklis-valdiklis, kuris ortakyje matuoja CO2 koncentraciją (0–2000 ppm), temperatūrą (-30…+70 °C) ir santykinę drėgmę (0–100 % rH) ir turi vieną valdymo išėjimą (0-10 VDC, 0-20 mA arba PWM), kurį integruotas algoritmas skaičiuoja pagal didžiausią iš T, rH ir CO2 verčių. Maitinimas – 24 VDC arba 24 VAC ±10 %.

    Pagrindinė mintis:
    Tai vėdinimas pagal poreikį „iš dėžutės“: jutiklis pats nusprendžia, kiek reikia vėdinti, ir tiesiogiai valdo EC ventiliatorių, AC greičio reguliatorių ar sklendės pavarą. Bet kurį iš trijų matuojamų dydžių galima išjungti – pvz., valdyti tik pagal CO2.
    CO2 diapazonas
    0–2000 ppm
    Išėjimas
    1 × 0-10 VDC / 0-20 mA / PWM
    Maitinimas
    24 VDC arba 24 VAC ±10 %
    Apsauga
    korpusas IP54, zondas IP20

    Veikimo principas

    Prietaisas montuojamas ant ortakio, zondas įkišamas į oro srautą (rekomenduojama ne mažiau kaip 1 m/s). Prijungiamas maitinimas 24 VDC arba 24 VAC (VIN, GND), valdymo išėjimas AO1 su savo GND ir Modbus RTU (A, /B); gnybtai nuspaudžiami, laidams iki 1,5 mm².

    Keičiamas ir kalibruojamas CO2 elementas kartu su temperatūros ir drėgmės jutikliu matuoja ortakio oro kokybę; kiekvienam dydžiui nustatomas diapazonas, o išėjimas (0–100 %) seka didžiausią iš trijų apskaičiuotų verčių. Išėjimo tipas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (3,3 arba 12 VDC), todėl juo tiesiogiai valdomas EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius ar sklendės pavara; visi parametrai pasiekiami per Modbus RTU.

    Rezultatas – vėdinimas pagal ištraukiamo oro kokybę be atskiro valdiklio: tuščiose patalpose ventiliacija dirba minimaliai, prisirinkus žmonių – stiprėja, todėl mažėja šildymo / vėsinimo nuostoliai ir ventiliatorių energijos sąnaudos.

    Kuo naudingas DCMFG-2R?
    CO2, temperatūra, drėgmė ir valdymo algoritmas viename prietaise – vėdinimas pagal poreikį be atskiro valdiklio ir programavimo.

    Techninės specifikacijos

    Prekės tipas Išmanus kanalinis CO2 jutiklis-valdiklis
    Gamintojas / kodas Sentera Controls / DCMFG-2R
    Matuojami dydžiai CO2, temperatūra, santykinė drėgmė
    CO2 diapazonas 0–2000 ppm
    Temperatūros diapazonas -30…+70 °C
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas CO2 ±(45 ppm + 3 %); ±0,4 °C (5…50 °C), ±0,8 °C (-20…50 °C); ±3 % rH (20–80 %), ±5 % rH (5–95 %)
    Išėjimai AO1 pagal didžiausią iš T / rH / CO2: 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, 3,3 arba 12 VDC
    Ryšys Modbus RTU (RS485); programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 24 VDC arba 24 VAC ±10 %
    Min. oro srauto greitis 1 m/s
    Korpusas ABS plastikas, pilkas (RAL 7035)
    Apsaugos klasė Korpusas IP54, zondas IP20
    Darbo / laikymo sąlygos -10…+60 °C, 0–95 % rH be kondensacijos / -30…+70 °C
    Svoris 0,18 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Integruotas algoritmas – išėjimas pagal didžiausią iš T, rH ir CO2 – tiesioginis EC ventiliatoriaus, AC reguliatoriaus ar sklendės valdymas.
    • Išjungiami parametrai – galima valdyti tik pagal CO2 arba bet kokį derinį.
    • Modbus RTU – visi matavimai ir nustatymai pasiekiami nuotoliniu būdu.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • Keičiamas CO2 elementas – elementą galima pakeisti ar kalibruoti nekeičiant viso prietaiso.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Ištraukiamo oro ortakiai vėdinimo įrenginiuose
    • Mokyklų, biurų, salių centralizuotas vėdinimas
    • Vėdinimas pagal poreikį (DCV) su VAV sklendėmis
    • Rekuperatorių automatika
    • BMS sistemos su Modbus RTU
    • Posėdžių ir sporto salių ištraukimo ortakiai
    • Restoranų salių vėdinimo įrenginiai

    Naudojimas pagal poreikį

    Rekuperatorių gamintojui.
    Kanalinis CO2 jutiklis-valdiklis vienu signalu tiesiogiai valdo įrenginio EC ventiliatorių pagal ištraukiamo oro kokybę.
    DCV sistemų su VAV sklendėmis projektuotojui.
    Išėjimas pagal didžiausią iš CO2, T ir rH tiesiogiai valdo zonos sklendės pavarą.
    Mokyklų centralizuoto vėdinimo montuotojui.
    Vienas prietaisas ortakyje pakeičia kambarinius jutiklius kiekvienoje klasėje, kai vėdinama bendra zona.

    Praktinis panaudojimas

    Jeigu mokyklos salės ištraukimo ortakyje (≥ 1 m/s) reikia didinti EC ventiliatoriaus greitį kylant CO2, tada DCMFG-2R maitinamas 24 VAC ar 24 VDC ir jo AO1 0-10 VDC signalas proporcingai didina greitį CO2 artėjant prie nustatytos ribos 0–2000 ppm intervale.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats DCMFG-2R pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Klasė, posėdžių salė AO1 0-10 VDC → EC ventiliatoriaus valdymo įėjimas Ventiliatorius greitėja didėjant CO2, tuščioje patalpoje – minimumas T ir rH galima išjungti – valdymas tik pagal CO2
    Patalpa su VAV / oro sklende AO1 → sklendės pavaros 0-10 VDC įėjimas Sklendė atsidaro proporcingai oro kokybei Pavaros įėjimo varža ≥ 50 kΩ
    AC ventiliatorius AO1 → elektroninio ar transformatorinio reguliatoriaus analoginis įėjimas AC ventiliatoriaus greitis pagal CO2 Patikrinkite reguliatoriaus įėjimo signalo tipą
    Objektas su BMS Modbus RTU → A, /B Matavimai ir nustatymai centralizuotai Kiekvienam prietaisui – atskiras adresas

    Kaip parinkti CO2 daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC, 4 laidai RSMFF-3 (daugiafunkcinis keitiklis, -F)
    Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC arba 24 VAC, 3 laidai RSMFG-3 (daugiafunkcinis keitiklis, -G)
    Kambarys, 1 valdymo išėjimas pagal T / rH / CO2, 24 VDC RCMFF-3 (išmanus jutiklis, -F)
    Kambarys, 1 valdymo išėjimas, 24 VDC arba 24 VAC RCMFG-3 (išmanus jutiklis, -G)
    Potinkinis / virštinkinis, 1 išėjimas, maitinimas iš 230 V tinklo FCMF8-R (85–264 VAC)
    Potinkinis / virštinkinis, 1 išėjimas, 24 VDC arba 24 VAC FCMFG-R (24 VAC/VDC)
    Ortakis, 1 valdymo išėjimas pagal T / rH / CO2, 24 VAC/VDC DCMFG-2R (išmanus kanalinis jutiklis) ← šis modelis
    Ortakis, NDIR CO2 + T + rH, tik Modbus RTU DSCDG0-4 (be analoginių išėjimų)
    Ortakis, NDIR CO2 + T + rH, 3 analoginiai išėjimai + Modbus RTU DSCDG3-4 (3 išėjimai)
    Taisyklė: pagal montavimo vietą (siena, potinkinė dėžutė, ortakis) ir pagal tai, ko reikia: atskirų T / rH / CO2 signalų valdikliui ar BMS (keitiklis, 3 išėjimai), vieno valdymo signalo tiesiai EC ventiliatoriui ar sklendei (išmanus jutiklis) ar tik Modbus duomenų. Maitinimą parinkite pagal objekto valdymo grandinę: -F – 24 VDC, 4 laidai; -G – 24 VAC arba 24 VDC, 3 laidai; 8 – tiesiai iš 230 V tinklo.
    Kada rinktis kitą sprendimą: atskiriems signalams ar tik Modbus – DSCDG3-4 / DSCDG0-4; patalpoje – RCMF-3 serija; be CO2 – DCTH-2 serija.

    Pliusai

    • CO2, temperatūra ir drėgmė viename prietaise
    • Modbus RTU, programinė įranga atnaujinama tinklu
    • Integruotas valdymo algoritmas – be atskiro valdiklio
    • Keičiamas, kalibruojamas CO2 elementas
    • Korpusas IP54

    Minusai / ribojimai

    • Vienas valdymo išėjimas – atskiriems signalams rinkitės keitiklį
    • Zondas IP20, reikalingas ≥ 1 m/s oro srautas
    • Matuoja ortakio, o ne konkrečios patalpos orą – atskirai patalpai rinkitės RCMF-3 seriją

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 24 VDC arba 24 VAC ±10 %.
    • Prietaisas su bendra žeme: niekada nejunkite jo bendros žemės su kitais įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Montuokite tiesioginių saulės spindulių neveikiamoje vietoje, zondą – oro sraute.

    Greitas pasirinkimo gidas

    CO2 0–2000 ppm
    -30…+70 °C
    0–100 % rH
    0-10 VDC / 0-20 mA / PWM
    24 VDC / 24 VAC
    IP54
    Tinka, kai reikia:
    • įgyvendinti vėdinimą pagal poreikį pagal CO2 lygį;
    • valdyti EC ventiliatorių ar sklendę tiesiai iš jutiklio;
    • integruoti oro kokybės duomenis į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • valdomo įrenginio įėjimo tipą;
    • maitinimą: 24 VDC arba 24 VAC ±10 %;
    • ar oro srautas ortakyje ≥ 1 m/s.
    Svarbus priminimas: DCMFG-2R matuoja CO2 patalpų oro kokybei vertinti; jis nėra dujų nuotėkio ar saugos detektorius.

    DUK

    Ar matuoja VOC?
    Ne, matuojami CO2, temperatūra ir santykinė drėgmė.
    Ar galima valdyti tik pagal CO2?
    Taip, temperatūros ir drėgmės parametrus galima išjungti.
    Kokie išėjimo signalai?
    Vienas išėjimas 0-10 VDC, 0-20 mA arba PWM ir Modbus RTU.
    Kaip keičiami nustatymai?
    Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Kokiu maitinimu jis veikia?
    24 VDC arba 24 VAC ±10 %.
