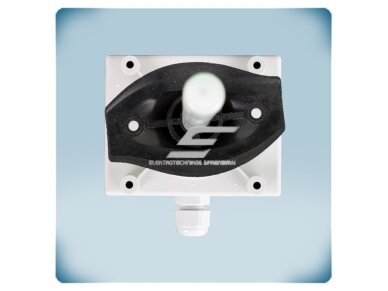

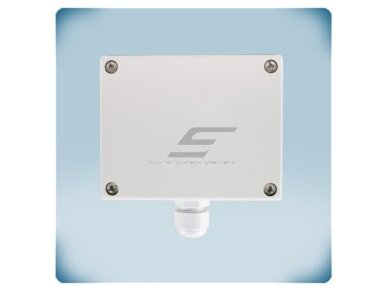

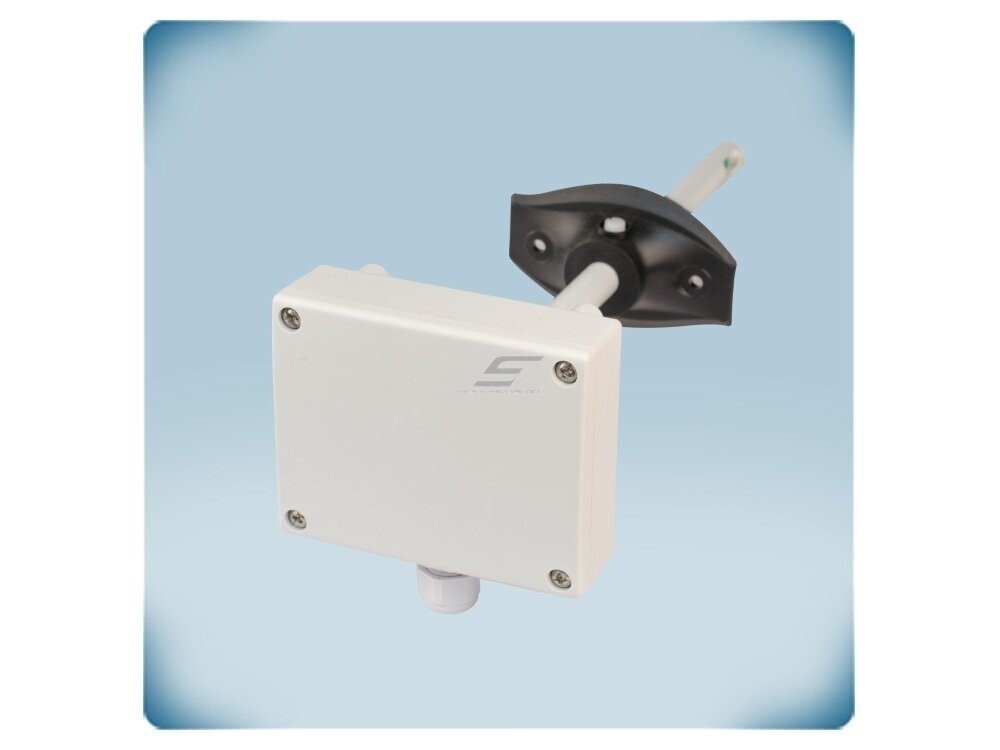

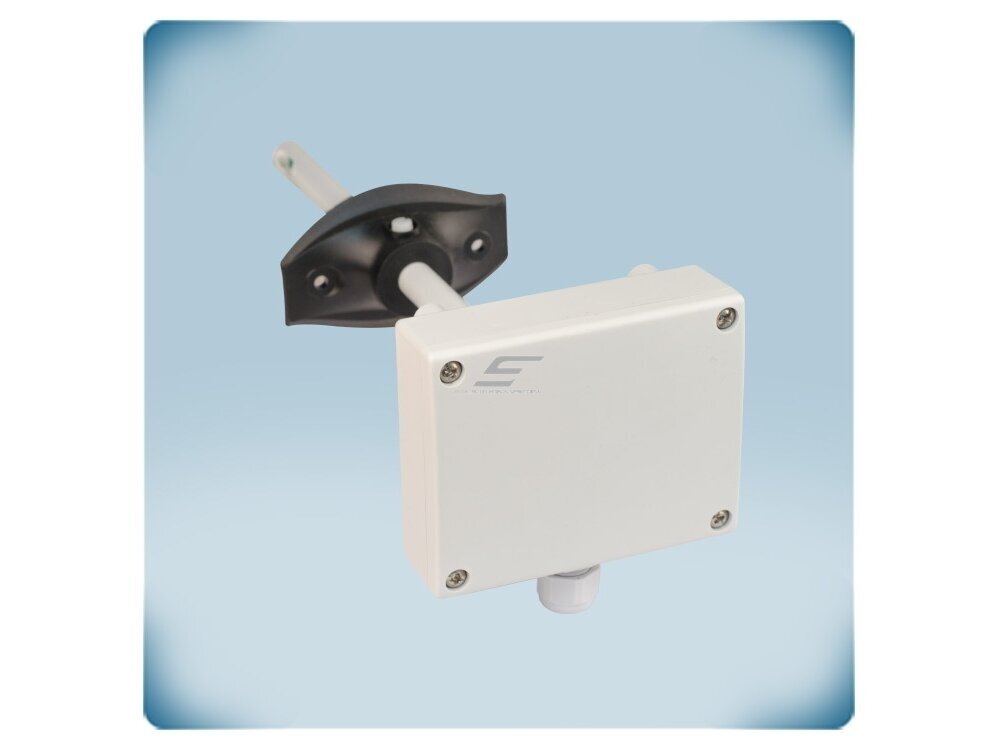

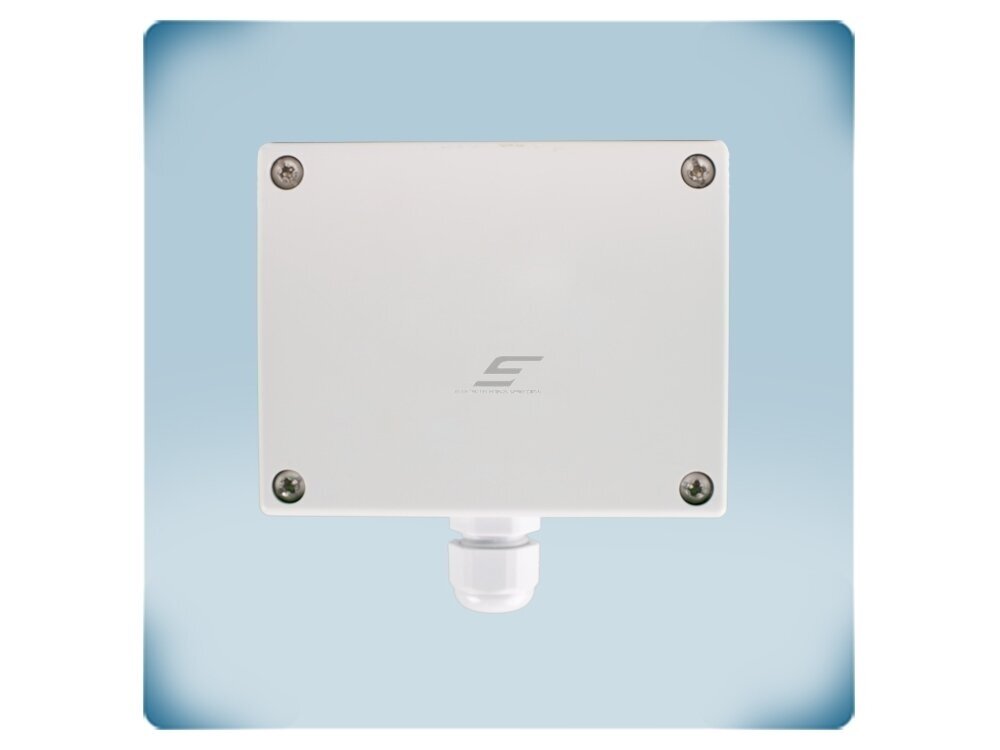

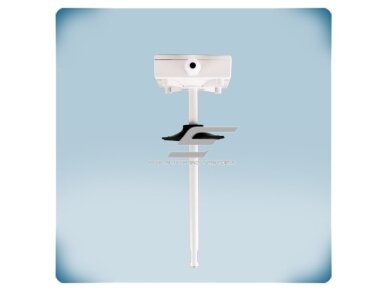

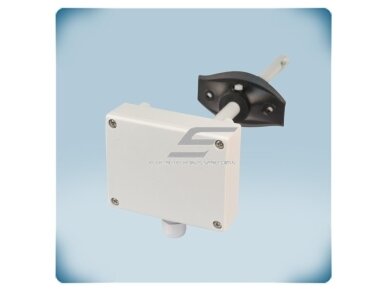

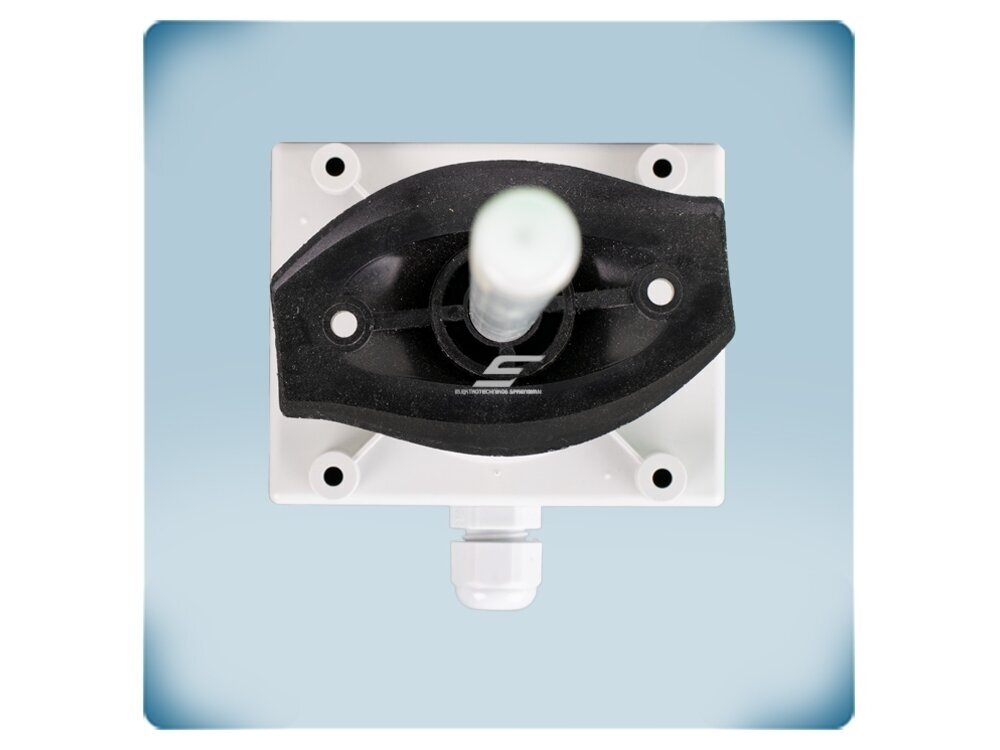

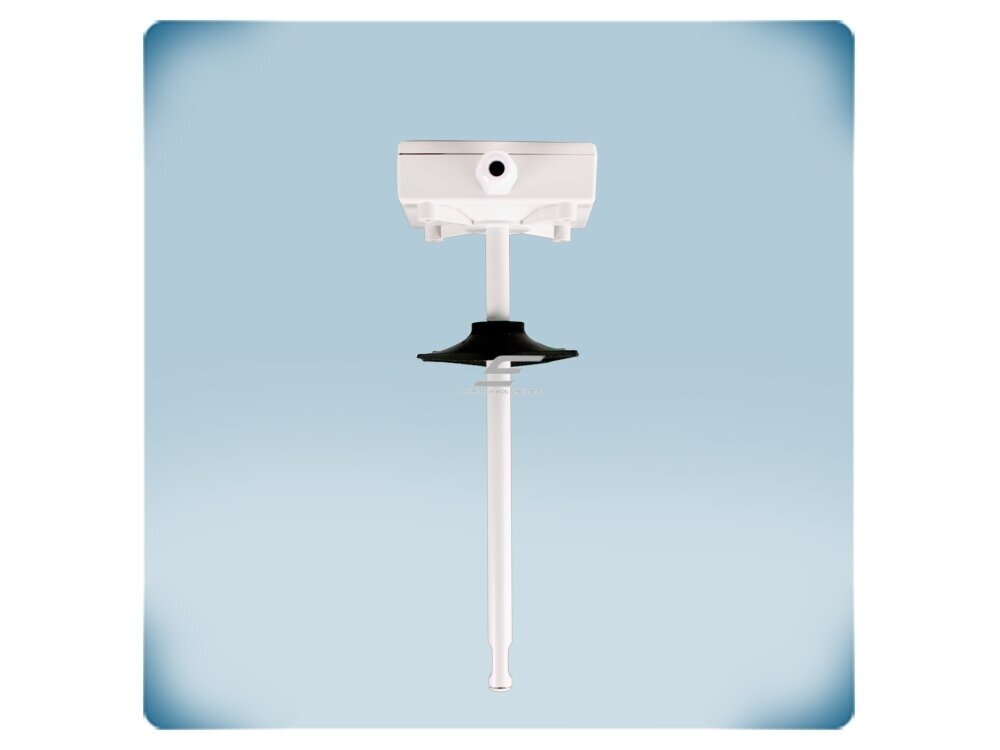

    Išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP54 | Sentera Controls | DCTHG-2

    Kodas: DCTHG-2
    Pasiteirauti apie prekę
    Kaina 103.26 € su PVM
    ( 85.34 € be PVM )
    161.09 € Sutaupykite 57.83 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP54 | Sentera Controls | DCTHG-2

    DCTHG-2 – Sentera Controls išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis: matuoja temperatūrą (-30…+70 °C) ir santykinę drėgmę (0–100 % rH) ortakyje ir pagal integruotą algoritmą formuoja vieną analoginį / moduliuojamą išėjimą (0-10 VDC, 0-20 mA arba PWM), kuris gali tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių ar sklendės pavarą. Maitinimas – 18–34 VDC arba 15–24 VAC ±10 %; visi parametrai pasiekiami per Modbus RTU.

    Pagrindinė mintis:
    Tai daviklis ir valdiklis viename: jam nereikia atskiro valdiklio, nes išėjimas skaičiuojamas pačiame jutiklyje pagal nustatytus temperatūros ir drėgmės diapazonus. Išėjimą lemia didesnė iš dviejų verčių, o bet kurį parametrą galima išjungti – pvz., valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    Matavimas
    -30…+70 °C / 0–100 % rH
    Valdymo išėjimas
    0-10 VDC / 0-20 mA / PWM
    Maitinimas
    18–34 VDC arba 15–24 VAC ±10 %
    Apsauga
    korpusas IP54, zondas IP20

    Veikimo principas

    Jutiklis montuojamas ant ortakio, zondas įkišamas į oro srautą (min. 1 m/s), ir jungiamas 3 laidais su bendra žeme: maitinimas 18–34 VDC arba 15–24 VAC (VIN, GND), valdymo išėjimas AO1 ir Modbus RTU (A, /B).

    Integruoti jutikliai matuoja temperatūrą ir santykinę drėgmę; kiekvienam dydžiui nustatomas diapazonas, kuriame išėjimas kinta 0–100 %, išėjimą lemia didesnė iš dviejų apskaičiuotų verčių, o bet kurį dydį galima išjungti. Išėjimo tipas parenkamas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (atviras kolektorius, 3,3 arba 12 VDC) – ir juo tiesiogiai valdomas EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius ar sklendės pavara; visi parametrai keičiami per Modbus RTU, programinė įranga atnaujinama tinklu.

    Rezultatas – vėdinimas pagal poreikį be atskiro valdiklio: ištraukiamo oro drėgmei ar temperatūrai kylant ventiliatorius greitėja, nukritus – sulėtėja iki minimumo.

    Kuo naudingas DCTHG-2?
    Jutiklis ir valdymo algoritmas viename – mažiau įrangos skyde, paprastesnis projektas ir greitesnis paleidimas, o Modbus RTU leidžia vėliau integruoti į BMS.

    Techninės specifikacijos

    Prekės tipas Išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis
    Gamintojas / kodas Sentera Controls / DCTHG-2
    Serija DCTH-2 (DCTHF-2 / DCTHG-2 / DCTHM-2)
    Matuojami dydžiai Temperatūra, santykinė drėgmė
    Temperatūros diapazonas -30…+70 °C
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas ±0,4 °C (-30…+70 °C); ±3 % rH
    Valdymo logika Išėjimas pagal didesnę iš T ir rH verčių; kiekvieną parametrą galima išjungti
    Analoginis išėjimas 1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, atviras kolektorius, 3,3 arba 12 VDC
    Ryšys Modbus RTU (RS485), A, /B; programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 18–34 VDC arba 15–24 VAC ±10 %
    Maks. srovė (Imax) 40 mA (DC) / 45 mA (AC)
    Jungimas 3 laidai, bendra žemė (-G)
    Min. oro srauto greitis 1 m/s
    Apsaugos klasė Korpusas IP54, zondas IP20
    Svoris 0,16 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Integruotas valdymo algoritmas – išėjimas formuojamas pagal nustatytus T ir rH diapazonus, be atskiro valdiklio.
    • Išjungiami parametrai – galima valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    • Tiesioginis valdymas – EC ventiliatorius, AC greičio reguliatorius ar sklendės pavara jungiami tiesiai prie išėjimo.
    • Modbus RTU – visi parametrai ir matavimai pasiekiami nuotoliniu būdu; Modbus laiko limito (HR8) kontrolė.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Ištraukimo ortakiai iš vonių, dušų, baseinų
    • Vėdinimas pagal drėgmę ir temperatūrą gyvenamuosiuose ir komerciniuose pastatuose
    • Sandėliai, dirbtuvės
    • Sistemos su EC ventiliatoriais
    • BMS su Modbus RTU
    • Ūkio pastatų ištraukiamojo vėdinimo ortakiai
    • Esamos 24 VAC vėdinimo automatikos modernizacija

    Naudojimas pagal poreikį

    Ūkio pastatų vėdinimo montuotojui.
    -G versija maitinama iš 24 VAC transformatoriaus ir pagal ištraukiamo oro T ar rH tiesiogiai valdo ventiliatorių.
    AC ventiliatorių sistemų modernizuotojui.
    Išėjimas jungiamas prie AC ventiliatoriaus greičio reguliatoriaus analoginio įėjimo, papildomo valdiklio nereikia.
    Sandėlių ir dirbtuvių inžinieriui.
    Platus diapazonas -30…+70 °C leidžia valdyti vėdinimą ir nešildomose patalpose.

    Praktinis panaudojimas

    Jeigu dirbtuvių ištraukimo ortakyje yra AC ventiliatorius su greičio reguliatoriumi ir 24 VAC maitinimas, tada DCTHG-2 jungiamas 3 laidais ir pagal ištraukiamo oro temperatūrą ar drėgmę 0-10 VDC signalu didina ventiliatoriaus greitį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats DCTHG-2 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vonia, dušas, skalbykla AO1 0-10 VDC → EC ventiliatoriaus valdymo įėjimas Kylant drėgmei ištraukimas automatiškai stiprėja, nukritus – grįžta į minimumą Temperatūrą galima išjungti – valdymas tik pagal rH
    Sandėlis, dirbtuvės AO1 → AC ventiliatoriaus greičio reguliatoriaus analoginis įėjimas Karštą dieną ištraukimas stiprėja pagal temperatūrą Signalo tipą parinkite pagal reguliatoriaus įėjimą
    Sistema su oro sklende AO1 → sklendės pavaros 0-10 VDC įėjimas Sklendė atsidaro proporcingai drėgmei ar temperatūrai Patikrinkite pavaros įėjimo varžą (≥ 50 kΩ įtampos režimui)
    Objektas su BMS Modbus RTU → A, /B Nustatymai ir būsena prieinami centralizuotai Kiekvienam jutikliui – atskiras adresas

    Kaip parinkti kanalinį temperatūros ir drėgmės daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Kanalas, 3 analoginiai išėjimai (T / rH / T arba rH), 18–34 VDC, 4 laidai DSTHF-3 (kanalinis keitiklis, -F)
    Kanalas, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai DSTHG-3 (kanalinis keitiklis, -G)
    Kanalas, tik Modbus RTU, maitinimas per Modbus (PoM), RJ45 DSTHM-2 (kanalinis Modbus keitiklis)
    Kanalas, tiesioginis ventiliatoriaus / sklendės valdymas 1 išėjimu, 18–34 VDC DCTHF-2 (išmanus kanalinis jutiklis, -F)
    Kanalas, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC DCTHG-2 (išmanus kanalinis jutiklis, -G) ← šis modelis
    Kanalas, valdymo signalas per Modbus RTU, PoM, RJ45 DCTHM-2 (išmanus kanalinis jutiklis, PoM)
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: tik matavimui su 3 analoginiais išėjimais – DSTHF-3 / DSTHG-3; tik Modbus matavimui – DSTHM-2; kai reikia valdyti ir pagal CO2 – DCMFG-2R.

    Pliusai

    • Daviklis ir valdiklis viename
    • Valdymas pagal T, rH arba abu
    • Tikslumas ±0,4 °C, ±3 % rH
    • Modbus RTU, programinė įranga atnaujinama tinklu
    • 0-10 VDC / 0-20 mA / PWM išėjimas
    • Korpusas IP54, -30…+70 °C

    Minusai / ribojimai

    • Vienas valdymo išėjimas – atskiriems T ir rH signalams rinkitės keitiklį (RSTH-3 / DSTH-3)
    • Zondas IP20, reikalingas ≥ 1 m/s oro srautas
    • Negalima maišyti su -F tipo gaminiais tame pačiame tinkle

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 18–34 VDC arba 15–24 VAC ±10 %.
    • -G versija: 3 laidų jungimas su bendra žeme (analoginio išėjimo GND sujungtas su maitinimo GND). Niekada nejunkite G versijos bendros žemės su įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
    • Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Zondą montuokite oro sraute, toliau nuo drėkintuvų ir kondensato.

    Greitas pasirinkimo gidas

    -30…+70 °C
    0–100 % rH
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC / 15–24 VAC
    IP54
    Tinka, kai reikia:
    • valdyti ventiliatorių ar sklendę pagal temperatūrą ir drėgmę ortakyje be atskiro valdiklio;
    • įgyvendinti vėdinimą pagal poreikį drėgnose patalpose;
    • vėliau integruoti valdymą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • valdomo įrenginio įėjimo tipą (0-10 VDC, 0-20 mA ar PWM);
    • maitinimą: 18–34 VDC arba 15–24 VAC ±10 %;
    • ar reikia atskirų T ir rH signalų – tada rinkitės keitiklį.
    Svarbus priminimas: DCTHG-2 formuoja vieną valdymo signalą pagal T ir rH; jis nepakeičia ventiliatoriaus greičio reguliatoriaus galios dalies.

    DUK

    Ar reikia atskiro valdiklio?
    Ne, algoritmas integruotas, o išėjimas jungiamas tiesiai prie EC ventiliatoriaus, AC reguliatoriaus ar sklendės.
    Ar galima valdyti tik pagal drėgmę?
    Taip, temperatūros (ar drėgmės) parametrą galima išjungti per Modbus RTU.
    Kaip keičiami nustatymai?
    Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Kuo skiriasi -F ir -G versijos?
    -F maitinama 18–34 VDC ir jungiama 4 laidais su atskiromis žemėmis, o -G – 18–34 VDC arba 15–24 VAC, 3 laidais su bendra žeme.
    Kokio oro srauto reikia?
    Ne mažiau kaip 1 m/s.

    Išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP54 | Sentera Controls | DCTHG-2

    Sentera DCTHG-2 – išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis: -30…+70 °C, 0–100 % rH, valdymo išėjimas 0-10 VDC / 0-20 mA / PWM, maitinimas 18–34 VDC arba 15–24 VAC ±10 %, IP54. Vėdinimas pagal drėgmę ir temperatūrą be atskiro valdiklio.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
