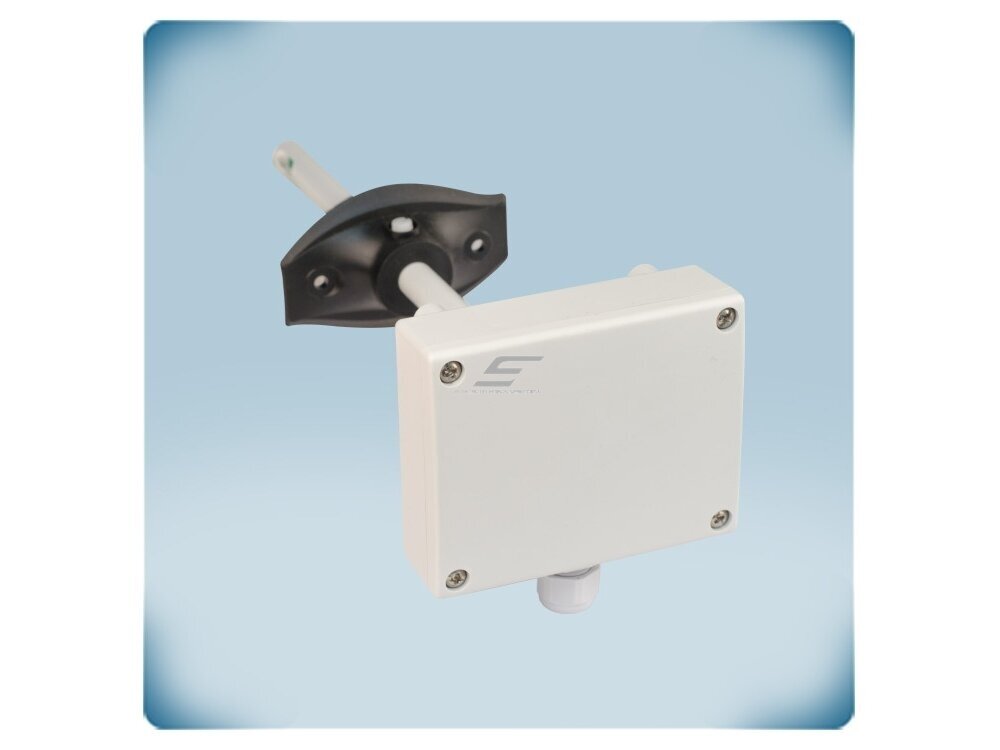

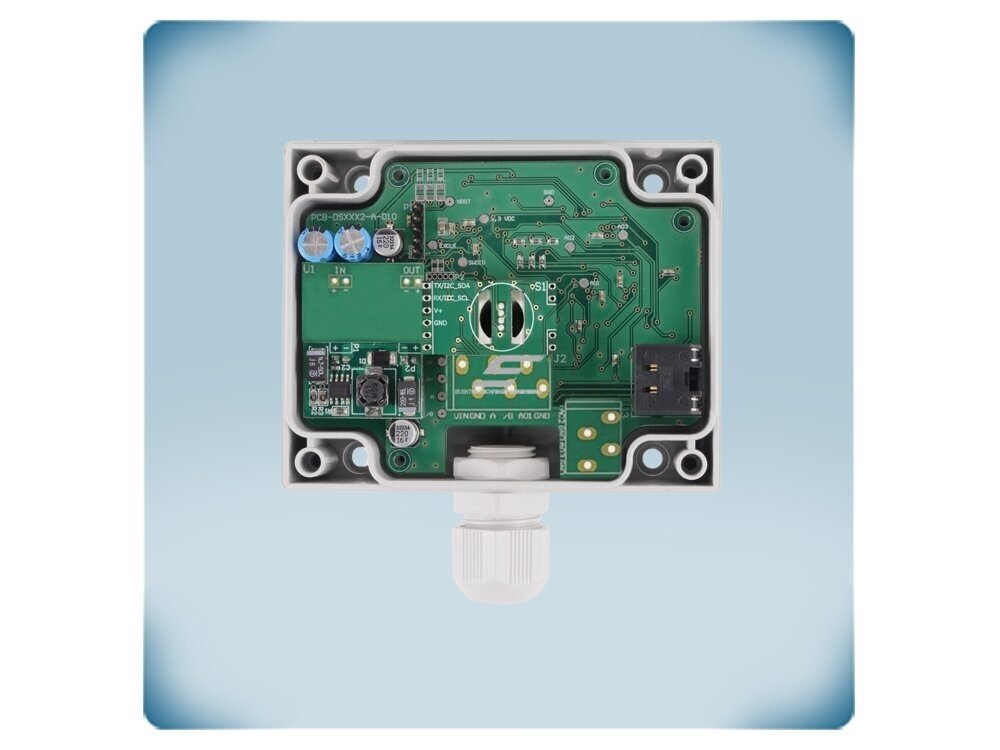

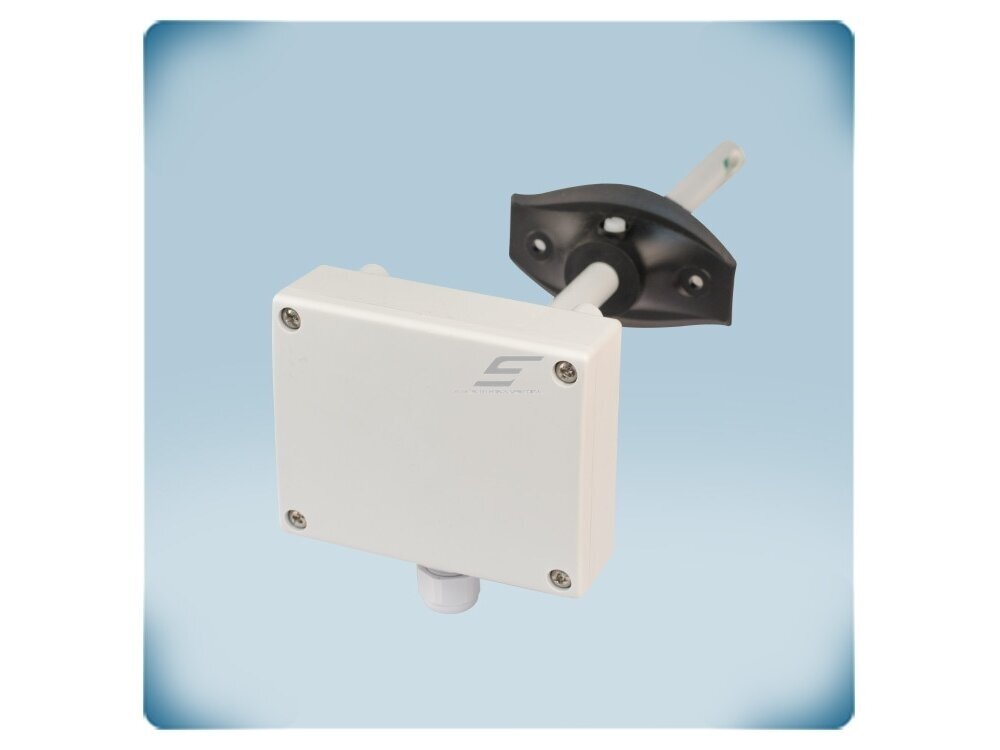

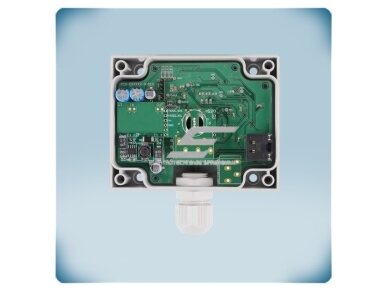

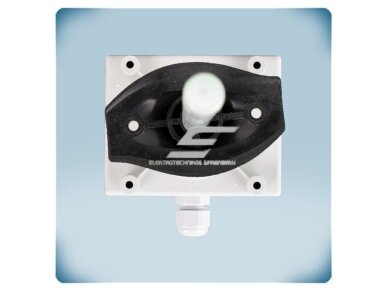

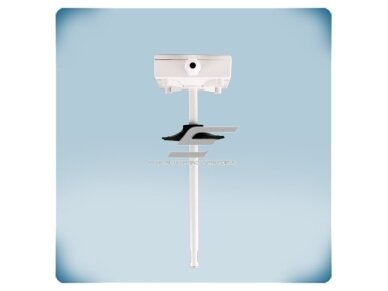

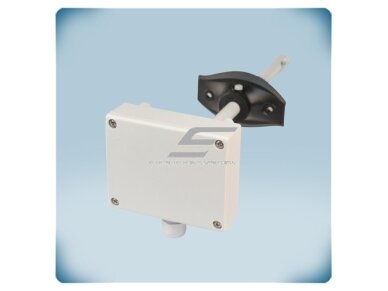

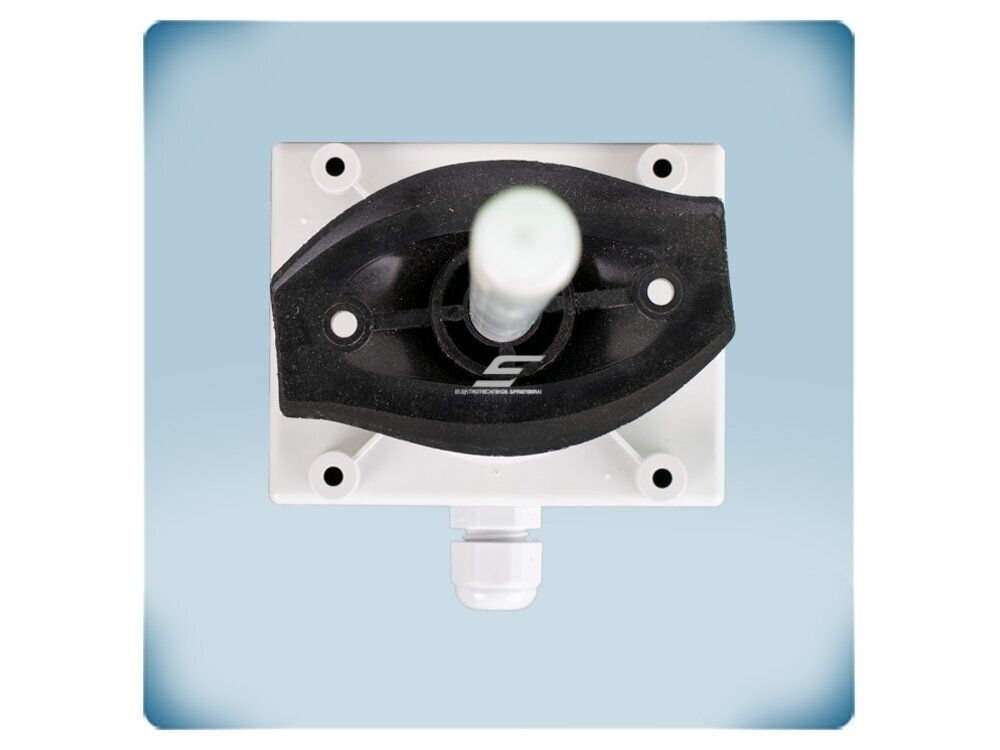

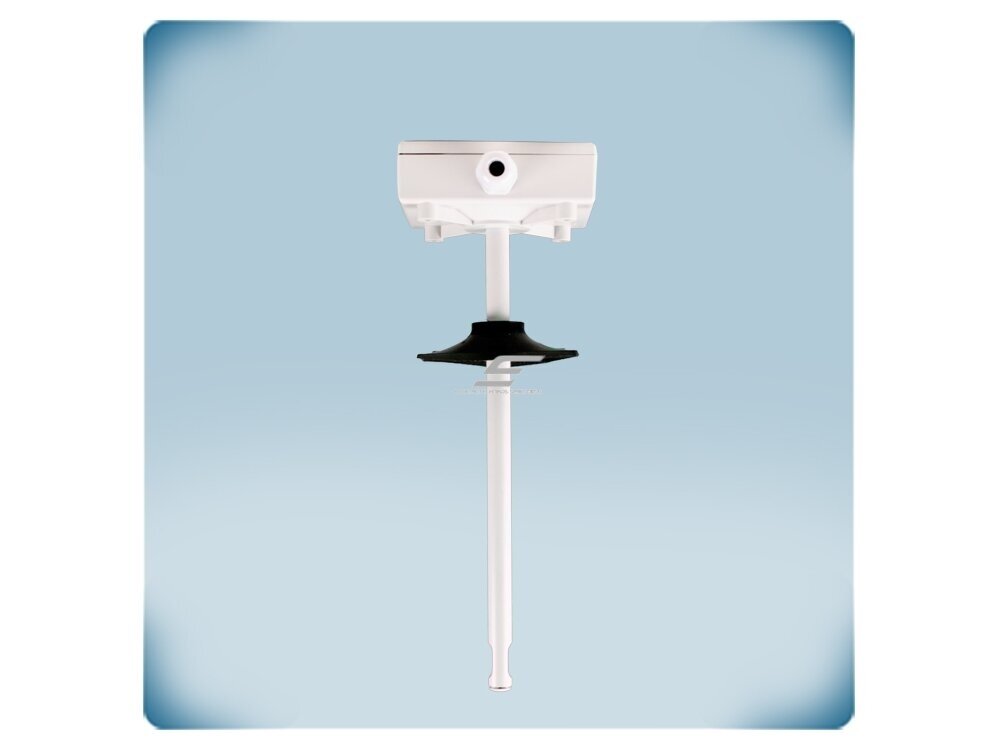

    Išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DCTHM-2

    Kodas: DCTHM-2
    Pasiteirauti apie prekę
    Kaina 79.45 € su PVM
    ( 65.66 € be PVM )
    123.94 € Sutaupykite 44.49 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DCTHM-2

    DCTHM-2 – Sentera Controls išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis: matuoja temperatūrą (-30…+70 °C) ir santykinę drėgmę (0–100 % rH) ortakyje ir pagal integruotą algoritmą formuoja valdymo signalą (0–100 %), kuris perduodamas per Modbus RTU (įvesties registras 39) Sentera reguliatoriui, EC ventiliatoriui ar BMS. Maitinimas – 24 VDC per Modbus (PoM), RJ45; visi parametrai pasiekiami per Modbus RTU.

    Pagrindinė mintis:
    Tai daviklis ir valdiklis viename: jam nereikia atskiro valdiklio, nes išėjimas skaičiuojamas pačiame jutiklyje pagal nustatytus temperatūros ir drėgmės diapazonus. Išėjimą lemia didesnė iš dviejų verčių, o bet kurį parametrą galima išjungti – pvz., valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    Matavimas
    -30…+70 °C / 0–100 % rH
    Valdymo išėjimas
    per Modbus RTU (0–100 %)
    Maitinimas
    24 VDC per Modbus (PoM), RJ45
    Apsauga
    korpusas IP54, zondas IP20

    Veikimo principas

    Jutiklis montuojamas ant ortakio, zondas įkišamas į oro srautą (min. 1 m/s), ir prijungiamas vienu RJ45 kabeliu, kuriuo ateina 24 VDC maitinimas (PoM) ir Modbus RTU ryšys (A, /B).

    Integruoti jutikliai matuoja temperatūrą ir santykinę drėgmę; kiekvienam dydžiui nustatomas diapazonas, kuriame išėjimas kinta 0–100 %, išėjimą lemia didesnė iš dviejų apskaičiuotų verčių, o bet kurį dydį galima išjungti. Apskaičiuotas valdymo signalas (0–100 %) pateikiamas Modbus įvesties registre 39 – jį nuskaito Sentera reguliatorius, EC ventiliatorius su Modbus ar BMS; visi parametrai keičiami per Modbus RTU, programinė įranga atnaujinama tinklu.

    Rezultatas – vėdinimas pagal poreikį be atskiro valdiklio: ištraukiamo oro drėgmei ar temperatūrai kylant ventiliatorius greitėja, nukritus – sulėtėja iki minimumo.

    Kuo naudingas DCTHM-2?
    Jutiklis ir valdymo algoritmas viename – mažiau įrangos skyde, paprastesnis projektas ir greitesnis paleidimas, o Modbus RTU leidžia vėliau integruoti į BMS.

    Techninės specifikacijos

    Prekės tipas Išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis
    Gamintojas / kodas Sentera Controls / DCTHM-2
    Serija DCTH-2 (DCTHF-2 / DCTHG-2 / DCTHM-2)
    Matuojami dydžiai Temperatūra, santykinė drėgmė
    Temperatūros diapazonas -30…+70 °C
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas ±0,4 °C (-30…+70 °C); ±3 % rH
    Valdymo logika Išėjimas pagal didesnę iš T ir rH verčių; kiekvieną parametrą galima išjungti
    Valdymo išėjimas Per Modbus RTU (įvesties registras 39, %); analoginio išėjimo nėra
    Ryšys Modbus RTU (RS485), A, /B; programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 24 VDC per Modbus (PoM), RJ45
    Maks. srovė (Imax) 15 mA
    Jungtis RJ45
    Min. oro srauto greitis 1 m/s
    Apsaugos klasė Korpusas IP54, zondas IP20
    Svoris 0,16 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Integruotas valdymo algoritmas – išėjimas formuojamas pagal nustatytus T ir rH diapazonus, be atskiro valdiklio.
    • Išjungiami parametrai – galima valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    • Valdymas per Modbus – valdymo signalas registre nuskaitomas Modbus įrenginio ar BMS.
    • Modbus RTU – visi parametrai ir matavimai pasiekiami nuotoliniu būdu; Modbus laiko limito (HR8) kontrolė.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • PoM – maitinimas ir ryšys vienu RJ45 kabeliu.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Ištraukimo ortakiai iš vonių, dušų, baseinų
    • Vėdinimas pagal drėgmę ir temperatūrą gyvenamuosiuose ir komerciniuose pastatuose
    • Sandėliai, dirbtuvės
    • Sistemos su EC ventiliatoriais
    • BMS su Modbus RTU
    • Sentera PoM sistemos su RJ45 kabeliais
    • EC ventiliatoriai su Modbus RTU valdymu

    Naudojimas pagal poreikį

    Sentera PoM sistemų montuotojui.
    Vienas RJ45 kabelis tiekia maitinimą ir perduoda valdymo signalą, todėl nereikia nei maitinimo bloko, nei analoginės linijos.
    EC ventiliatorių su Modbus integratoriui.
    Valdymo signalas 0–100 % nuskaitomas iš registro 39 ir perduodamas ventiliatoriui skaitmeniniu ryšiu.
    Skaitmeninių BMS projektuotojui.
    Ir matavimai, ir apskaičiuotas valdymo signalas pasiekiami per Modbus RTU be analoginių įėjimų.

    Praktinis panaudojimas

    Jeigu ištraukimo ortakyje sumontuotas Sentera PoM reguliatorius, tada DCTHM-2 jungiamas prie jo vienu RJ45 kabeliu, o reguliatorius iš registro 39 nuskaito 0–100 % valdymo signalą pagal didesnę iš T ir rH verčių.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats DCTHM-2 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sentera Modbus reguliatorius ar EC ventiliatorius RJ45 → Modbus RTU linija su PoM Ventiliatorius valdomas pagal jutiklio apskaičiuotą signalą Patikrinkite, ar įrenginys tiekia PoM maitinimą
    Objektas su BMS RJ45 → Modbus RTU BMS nuskaito T, rH ir valdymo signalą Kiekvienam jutikliui – atskiras adresas
    Nuotolinis stebėjimas Modbus RTU → Sentera interneto modulis → SenteraWeb Nuotolinis nustatymų keitimas ir įspėjimai Reikalingas Sentera interneto modulis
    Ištraukimas iš drėgnų patalpų Zondas ištraukimo ortakyje, RJ45 → Modbus Ištraukimas pagal ištraukiamo oro drėgmę Oro srautas ≥ 1 m/s

    Kaip parinkti kanalinį temperatūros ir drėgmės daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Kanalas, 3 analoginiai išėjimai (T / rH / T arba rH), 18–34 VDC, 4 laidai DSTHF-3 (kanalinis keitiklis, -F)
    Kanalas, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai DSTHG-3 (kanalinis keitiklis, -G)
    Kanalas, tik Modbus RTU, maitinimas per Modbus (PoM), RJ45 DSTHM-2 (kanalinis Modbus keitiklis)
    Kanalas, tiesioginis ventiliatoriaus / sklendės valdymas 1 išėjimu, 18–34 VDC DCTHF-2 (išmanus kanalinis jutiklis, -F)
    Kanalas, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC DCTHG-2 (išmanus kanalinis jutiklis, -G)
    Kanalas, valdymo signalas per Modbus RTU, PoM, RJ45 DCTHM-2 (išmanus kanalinis jutiklis, PoM) ← šis modelis
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: tik matavimui su 3 analoginiais išėjimais – DSTHF-3 / DSTHG-3; tik Modbus matavimui – DSTHM-2; kai reikia valdyti ir pagal CO2 – DCMFG-2R.

    Pliusai

    • Daviklis ir valdiklis viename
    • Valdymas pagal T, rH arba abu
    • Tikslumas ±0,4 °C, ±3 % rH
    • Modbus RTU, programinė įranga atnaujinama tinklu
    • Maitinimas ir ryšys vienu RJ45 kabeliu
    • Korpusas IP54, -30…+70 °C

    Minusai / ribojimai

    • Vienas valdymo išėjimas – atskiriems T ir rH signalams rinkitės keitiklį (RSTH-3 / DSTH-3)
    • Analoginio išėjimo nėra – reikalingas Modbus RTU įrenginys ir PoM maitinimas
    • Zondas IP20, reikalingas ≥ 1 m/s oro srautas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 24 VDC per Modbus (PoM), RJ45.
    • RJ45 jungties nejunkite į kompiuterių tinklo (Ethernet) įrangą – joje 24 VDC PoM maitinimas.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Zondą montuokite oro sraute, toliau nuo drėkintuvų ir kondensato.

    Greitas pasirinkimo gidas

    -30…+70 °C
    0–100 % rH
    PoM / RJ45
    Modbus RTU
    24 VDC per Modbus
    IP54
    Tinka, kai reikia:
    • valdyti ventiliatorių ar sklendę pagal temperatūrą ir drėgmę ortakyje be atskiro valdiklio;
    • įgyvendinti vėdinimą pagal poreikį drėgnose patalpose;
    • vėliau integruoti valdymą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • ar valdomas įrenginys ar BMS palaiko Modbus RTU;
    • maitinimą: 24 VDC per Modbus (PoM), RJ45;
    • ar reikia atskirų T ir rH signalų – tada rinkitės keitiklį.
    Svarbus priminimas: DCTHM-2 formuoja vieną valdymo signalą pagal T ir rH; jis nepakeičia ventiliatoriaus greičio reguliatoriaus galios dalies.

    DUK

    Ar reikia atskiro valdiklio?
    Ne, algoritmas integruotas, o valdymo signalas perduodamas per Modbus RTU.
    Ar galima valdyti tik pagal drėgmę?
    Taip, temperatūros (ar drėgmės) parametrą galima išjungti per Modbus RTU.
    Kaip keičiami nustatymai?
    Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Ar yra analoginis išėjimas?
    Ne, valdymo signalas pateikiamas tik Modbus įvesties registre 39, o analoginiam valdymui rinkitės DCTHF-2 arba DCTHG-2.
    Kokio oro srauto reikia?
    Ne mažiau kaip 1 m/s.

    Išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DCTHM-2

    Sentera DCTHM-2 – išmanus kanalinis temperatūros ir drėgmės jutiklis-valdiklis: -30…+70 °C, 0–100 % rH, valdymo signalas per Modbus RTU, maitinimas 24 VDC per Modbus (PoM), RJ45, IP54. Vėdinimas pagal drėgmę ir temperatūrą be atskiro valdiklio.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
