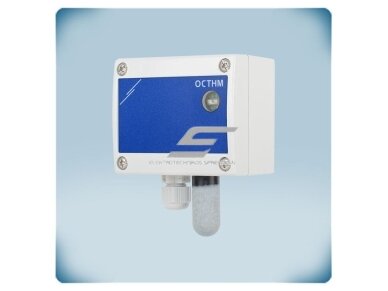

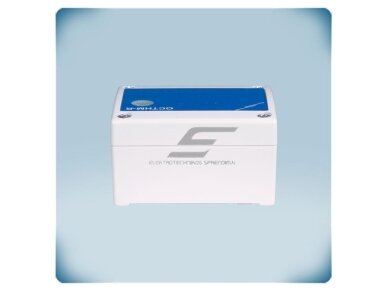

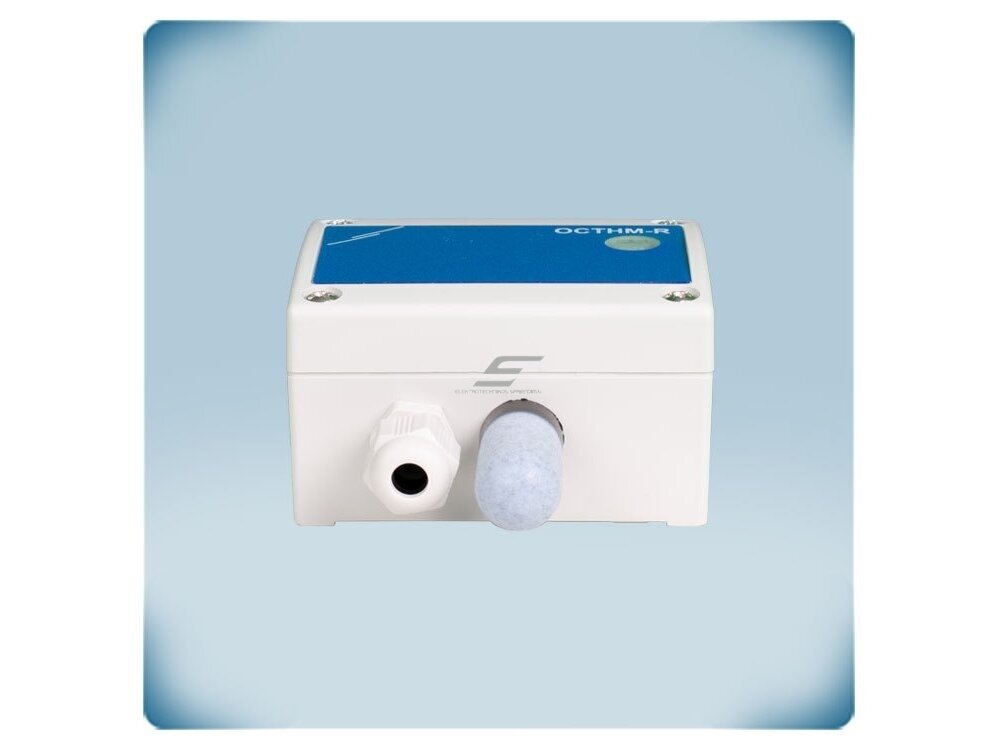

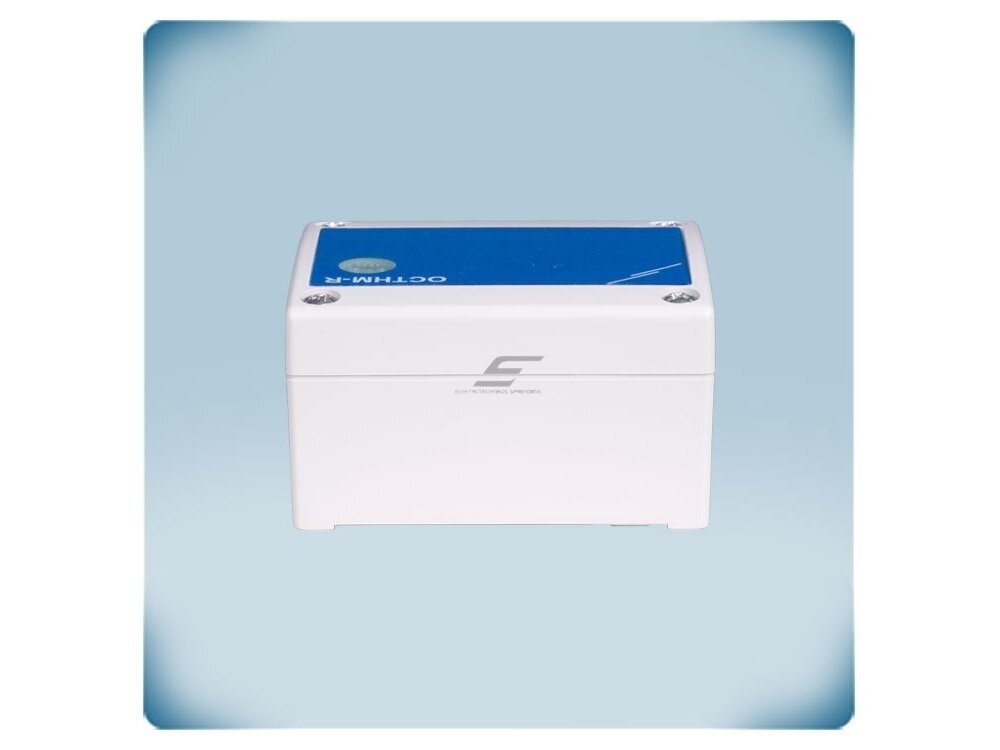

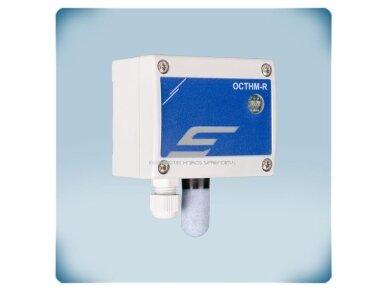

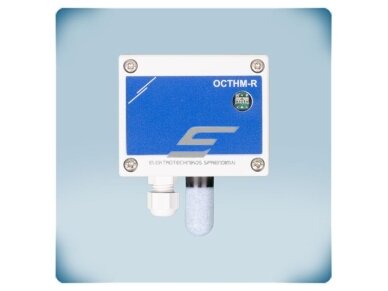

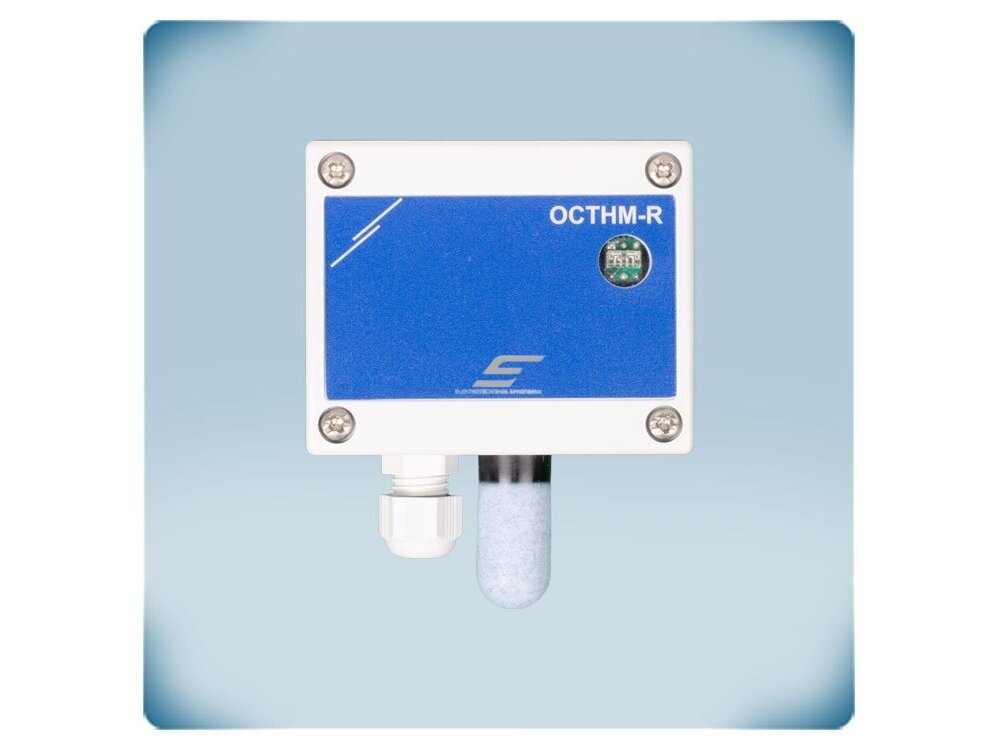

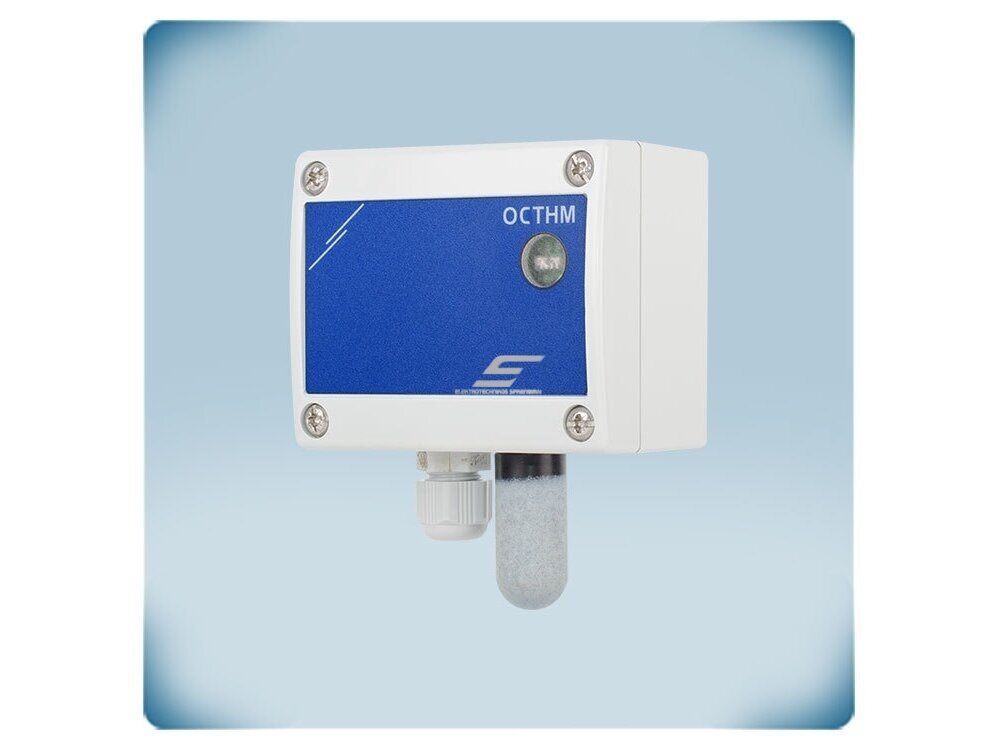

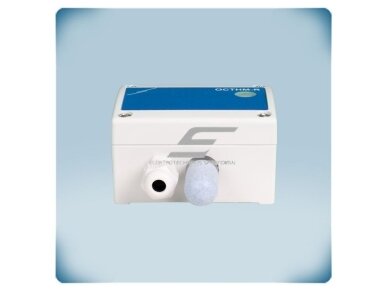

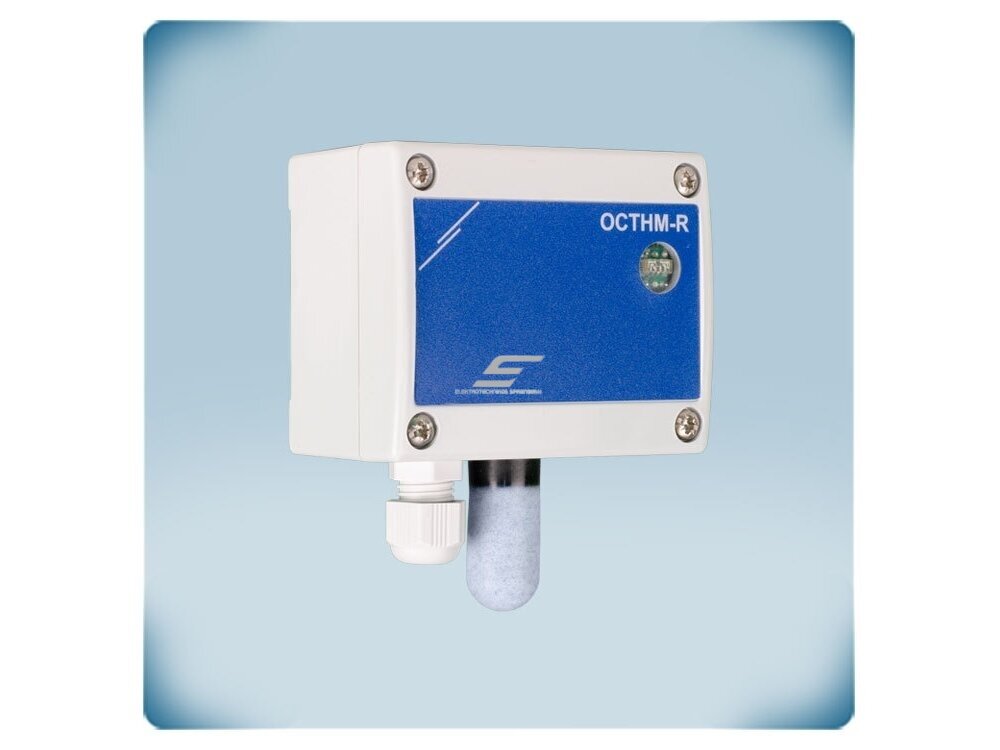

    Išmanus lauko temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | OCTHM-R

    Kodas: OCTHM-R
    Pasiteirauti apie prekę
    Kaina 103.33 € su PVM
    ( 85.40 € be PVM )
    161.20 € Sutaupykite 57.87 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Išmanus lauko temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | OCTHM-R

    OCTHM-R – Sentera Controls išmanus lauko temperatūros ir drėgmės jutiklis-valdiklis: matuoja temperatūrą (-30…+70 °C) ir santykinę drėgmę (0–100 % rH) lauke ar drėgnoje aplinkoje ir pagal integruotą algoritmą formuoja valdymo signalą (0–100 %), kuris perduodamas per Modbus RTU Sentera reguliatoriui, EC ventiliatoriui ar BMS. Maitinimas – 24 VDC per Modbus (PoM), RJ45; visi parametrai pasiekiami per Modbus RTU.

    Pagrindinė mintis:
    Tai daviklis ir valdiklis viename: jam nereikia atskiro valdiklio, nes išėjimas skaičiuojamas pačiame jutiklyje pagal nustatytus temperatūros ir drėgmės diapazonus. Išėjimą lemia didesnė iš dviejų verčių, o bet kurį parametrą galima išjungti – pvz., valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    Matavimas
    -30…+70 °C / 0–100 % rH
    Valdymo išėjimas
    per Modbus RTU (0–100 %)
    Maitinimas
    24 VDC per Modbus (PoM), RJ45
    Apsauga
    IP65, lauko sąlygoms

    Veikimo principas

    Jutiklis tvirtinamas lauke ar drėgnoje patalpoje (2 angos Ø 3,4 mm) ir prijungiamas vienu RJ45 kabeliu, kuriuo ateina 24 VDC maitinimas (PoM) ir Modbus RTU ryšys (A, /B).

    Integruoti jutikliai matuoja temperatūrą ir santykinę drėgmę; kiekvienam dydžiui nustatomas diapazonas, kuriame išėjimas kinta 0–100 %, išėjimą lemia didesnė iš dviejų apskaičiuotų verčių, o bet kurį dydį galima išjungti. Apskaičiuotas valdymo signalas (0–100 %) pateikiamas Modbus registre – jį nuskaito Sentera reguliatorius, EC ventiliatorius su Modbus ar BMS; visi parametrai keičiami per Modbus RTU, programinė įranga atnaujinama tinklu.

    Rezultatas – vėdinimas pagal poreikį be atskiro valdiklio: drėgmei ar temperatūrai kylant ventiliatorius greitėja, nukritus – sulėtėja iki minimumo, o IP65 korpusas leidžia matuoti lauke ir drėgnose zonose.

    Kuo naudingas OCTHM-R?
    Jutiklis ir valdymo algoritmas viename – mažiau įrangos skyde, paprastesnis projektas ir greitesnis paleidimas, o Modbus RTU leidžia vėliau integruoti į BMS.

    Techninės specifikacijos

    Prekės tipas Išmanus lauko temperatūros ir drėgmės jutiklis-valdiklis
    Gamintojas / kodas Sentera Controls / OCTHM-R
    Serija OCTHM-R
    Matuojami dydžiai Temperatūra, santykinė drėgmė, aplinkos apšviestumas
    Temperatūros diapazonas -30…+70 °C
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas ±0,4 °C (-30…+70 °C); ±3 % rH
    Valdymo logika Išėjimas pagal didesnę iš T ir rH verčių; kiekvieną parametrą galima išjungti
    Valdymo išėjimas Per Modbus RTU; analoginio išėjimo nėra
    Ryšys Modbus RTU (RS485), A, /B; programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 24 VDC per Modbus (PoM), RJ45
    Maks. srovė (Imax) 25 mA
    Jungtis RJ45
    Matmenys 105 × 80 × 55 mm
    Apsaugos klasė IP65 (EN 60529), tinka naudoti lauke
    Svoris 0,115 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Integruotas valdymo algoritmas – išėjimas formuojamas pagal nustatytus T ir rH diapazonus, be atskiro valdiklio.
    • Išjungiami parametrai – galima valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    • Valdymas per Modbus – valdymo signalas registre nuskaitomas Modbus įrenginio ar BMS.
    • Modbus RTU – visi parametrai ir matavimai pasiekiami nuotoliniu būdu.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai – pvz., tylesniam darbui naktį.
    • PoM – maitinimas ir ryšys vienu RJ45 kabeliu.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Atviros aikštelės
    • Daugiaaukštės ir požeminės automobilių stovėjimo aikštelės
    • Drėgnos techninės patalpos
    • Vėdinimas pagal lauko temperatūrą ir drėgmę
    • BMS su Modbus RTU
    • Plovyklos ir drėgnos ūkio patalpos
    • Šiltnamių vėdinimas pagal lauko orą

    Naudojimas pagal poreikį

    Požeminių automobilių stovėjimo aikštelių vėdinimo montuotojui.
    IP65 jutiklis-valdiklis pats apskaičiuoja ventiliatoriaus signalą drėgnoje aplinkoje ir perduoda jį per Modbus RTU.
    Šiltnamio ūkiui.
    Valdymo signalas pagal didesnę iš T ir rH verčių leidžia vėdinti pagal realią temperatūrą ir drėgmę.
    Sentera PoM sistemų integratoriui.
    Vienas RJ45 kabelis tiekia maitinimą ir valdymo signalą, todėl lauke nereikia atskiro maitinimo.

    Praktinis panaudojimas

    Jeigu požeminėje automobilių stovėjimo aikštelėje reikia didinti ištraukimo ventiliatoriaus greitį kylant drėgmei, tada OCTHM-R (IP65) jungiamas vienu RJ45 kabeliu prie Sentera PoM reguliatoriaus, kuris nuskaito 0–100 % valdymo signalą per Modbus RTU.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats OCTHM-R pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sentera Modbus reguliatorius ar EC ventiliatorius RJ45 → Modbus RTU linija su PoM Ventiliatorius valdomas pagal jutiklio apskaičiuotą signalą Patikrinkite, ar įrenginys tiekia PoM maitinimą
    Objektas su BMS RJ45 → Modbus RTU BMS nuskaito T, rH ir valdymo signalą Kiekvienam jutikliui – atskiras adresas
    Nuotolinis stebėjimas Modbus RTU → Sentera interneto modulis → SenteraWeb Nuotolinis nustatymų keitimas ir įspėjimai Reikalingas Sentera interneto modulis
    Požeminė automobilių aikštelė Montuojamas aikštelėje, RJ45 → Modbus Vėdinimas stiprinamas didėjant drėgmei ar temperatūrai Kabelio įvadą nukreipkite žemyn

    Kaip parinkti temperatūros ir drėgmės daviklį lauko sąlygoms

    Montavimo vieta / funkcija Rekomenduojamas modelis
    Lauke / drėgnoje aplinkoje, matavimo duomenys į BMS per Modbus RTU, PoM ODTHM (lauko jutiklis, IP65)
    Lauke, valdymo signalas pagal T ir rH per Modbus RTU, PoM OCTHM-R (išmanus lauko jutiklis, IP65) ← šis modelis
    Ortakyje DSTH-3 / DSTHM-2 arba DCTH-2 serija (žr. kanalinius)
    Patalpoje ant sienos RSTH-3 / RSTHM-2 arba RCTH-2 serija
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: tik matavimui lauke – ODTHM; ortakiui – DCTH-2 serija; patalpai – RCTH-2 serija.

    Pliusai

    • Daviklis ir valdiklis viename
    • Valdymas pagal T, rH arba abu
    • Tikslumas ±0,4 °C, ±3 % rH
    • Modbus RTU, programinė įranga atnaujinama tinklu
    • Maitinimas ir ryšys vienu RJ45 kabeliu
    • IP65 korpusas

    Minusai / ribojimai

    • Tik vienas valdymo signalas pagal T ir rH
    • Analoginio išėjimo nėra – reikalingas Modbus RTU įrenginys ir PoM maitinimas
    • Diapazonai ir logika nustatomi tik per Modbus RTU

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 24 VDC per Modbus (PoM), RJ45.
    • RJ45 jungties nejunkite į kompiuterių tinklo (Ethernet) įrangą – joje 24 VDC PoM maitinimas.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 10 s.
    • Montuokite taip, kad kabelio įvadas būtų nukreiptas žemyn.

    Greitas pasirinkimo gidas

    -30…+70 °C
    0–100 % rH
    PoM / RJ45
    Modbus RTU
    24 VDC per Modbus
    IP65
    Tinka, kai reikia:
    • valdyti ventiliatorių ar sklendę pagal temperatūrą ir drėgmę lauke ar drėgnoje aplinkoje be atskiro valdiklio;
    • įgyvendinti vėdinimą pagal poreikį drėgnose patalpose;
    • vėliau integruoti valdymą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • ar valdomas įrenginys ar BMS palaiko Modbus RTU;
    • maitinimą: 24 VDC per Modbus (PoM), RJ45;
    • ar reikia atskirų T ir rH signalų – tada rinkitės keitiklį.
    Svarbus priminimas: OCTHM-R formuoja vieną valdymo signalą pagal T ir rH; jis nepakeičia ventiliatoriaus greičio reguliatoriaus galios dalies.

    DUK

    Ar reikia atskiro valdiklio?
    Ne, algoritmas integruotas, o valdymo signalas perduodamas per Modbus RTU.
    Ar galima valdyti tik pagal drėgmę?
    Taip, temperatūros (ar drėgmės) parametrą galima išjungti per Modbus RTU.
    Kaip keičiami nustatymai?
    Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 10 sekundžių.
    Ar galima montuoti lauke?
    Taip, korpusas IP65 ir tinka naudoti lauke bei drėgnose zonose.
    Ar yra analoginis išėjimas?
    Ne, valdymo signalas perduodamas tik per Modbus RTU, todėl reikalingas Modbus įrenginys ir PoM maitinimas.

    Išmanus lauko temperatūros ir drėgmės jutiklis-valdiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | OCTHM-R

    Sentera OCTHM-R – išmanus lauko temperatūros ir drėgmės jutiklis-valdiklis: -30…+70 °C, 0–100 % rH, valdymo signalas per Modbus RTU, maitinimas 24 VDC per Modbus (PoM), RJ45, IP65. Vėdinimas pagal drėgmę ir temperatūrą be atskiro valdiklio.
