Prekės aprašymas

Išmanus potinkinis CO2 jutiklis-valdiklis | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP30 | Sentera Controls | FCMFG-R

FCMFG-R – Sentera Controls išmanus potinkinis CO2 jutiklis-valdiklis, kuris patalpoje matuoja CO2 koncentraciją (400–2000 ppm), temperatūrą (0…+50 °C) ir santykinę drėgmę (0–95 % rH) ir turi vieną valdymo išėjimą (0-10 VDC, 0-20 mA arba PWM), kurį integruotas algoritmas skaičiuoja pagal didžiausią iš T, rH ir CO2 verčių. Maitinimas – 24 VDC arba 24 VAC ±10 %.

Pagrindinė mintis:
Tai vėdinimas pagal poreikį „iš dėžutės“: jutiklis pats nusprendžia, kiek reikia vėdinti, ir tiesiogiai valdo EC ventiliatorių, AC greičio reguliatorių ar sklendės pavarą. Bet kurį iš trijų matuojamų dydžių galima išjungti – pvz., valdyti tik pagal CO2.

CO2 diapazonas
400–2000 ppm

Išėjimas
1 × 0-10 VDC / 0-20 mA / PWM

Maitinimas
24 VDC arba 24 VAC ±10 %

Apsauga
IP30, tik patalpoms

Veikimo principas

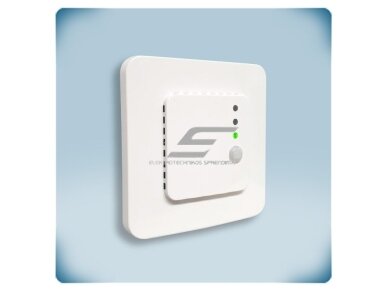

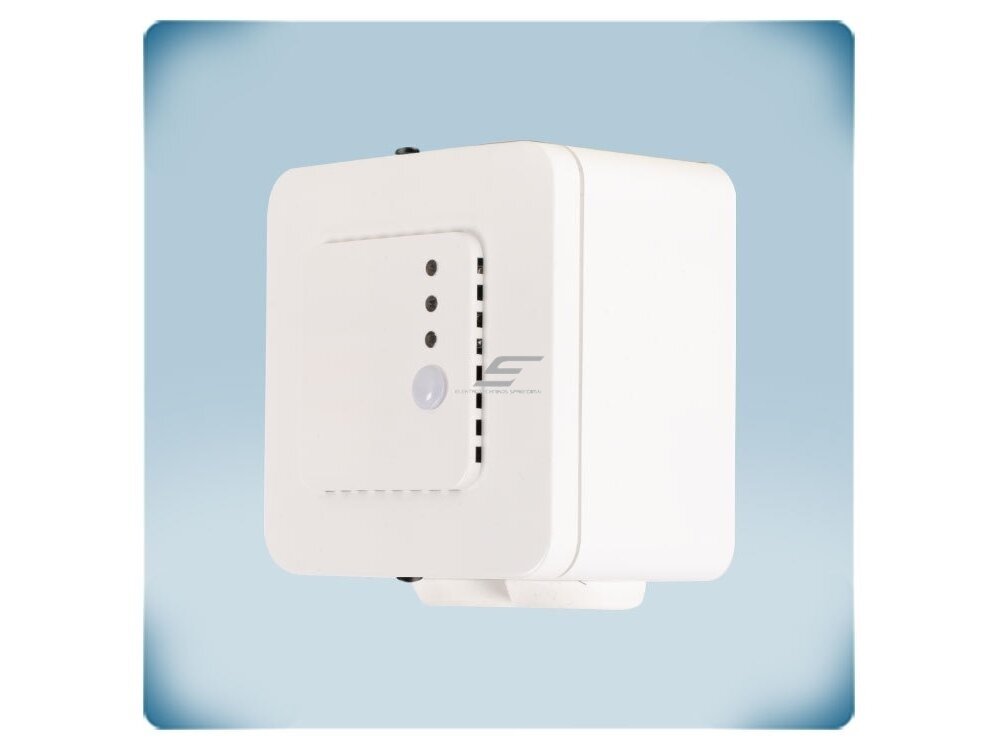

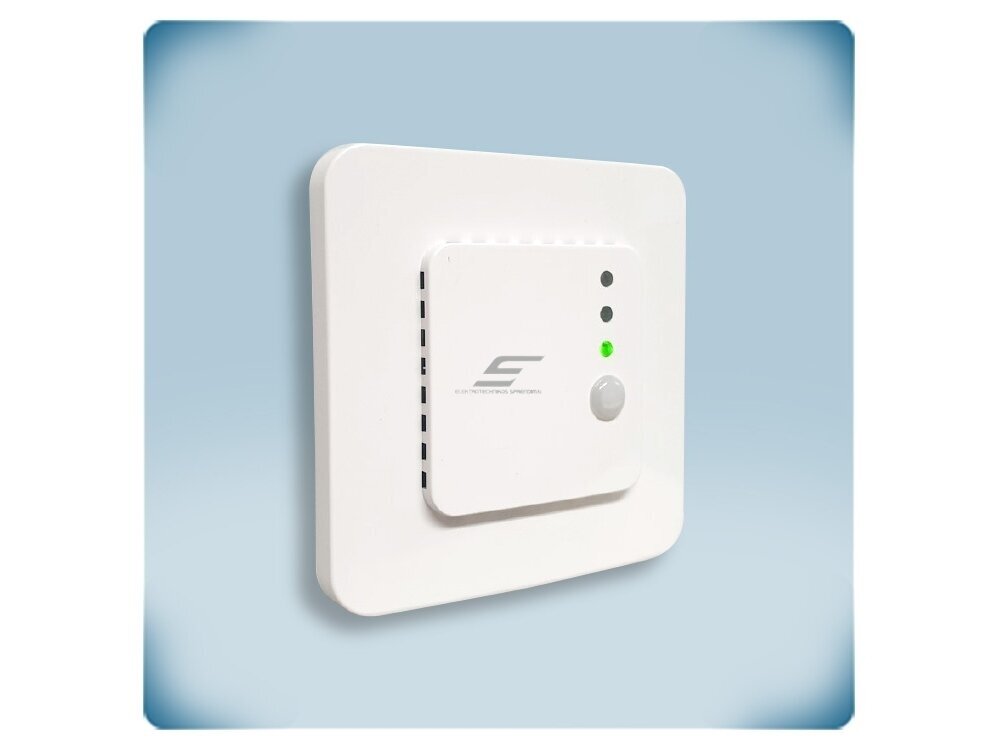

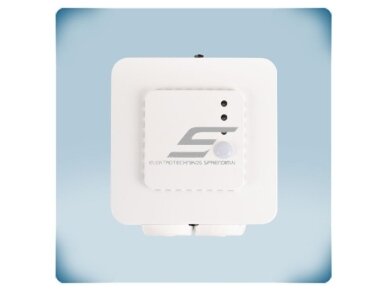

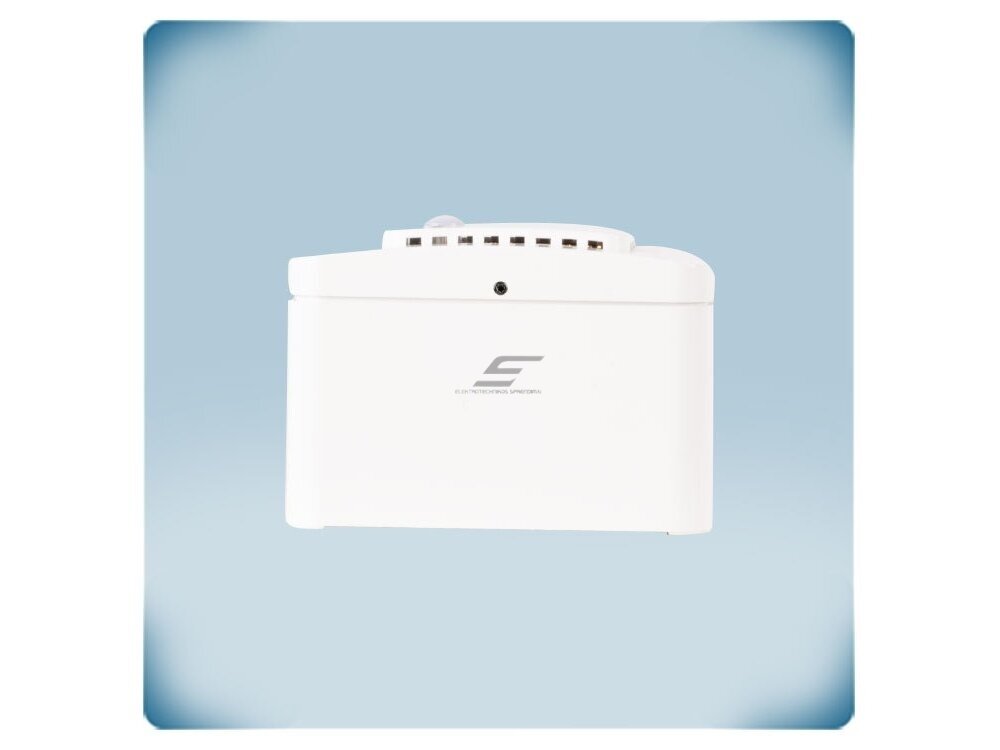

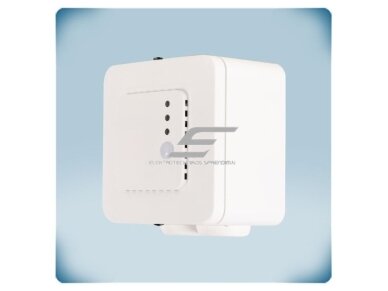

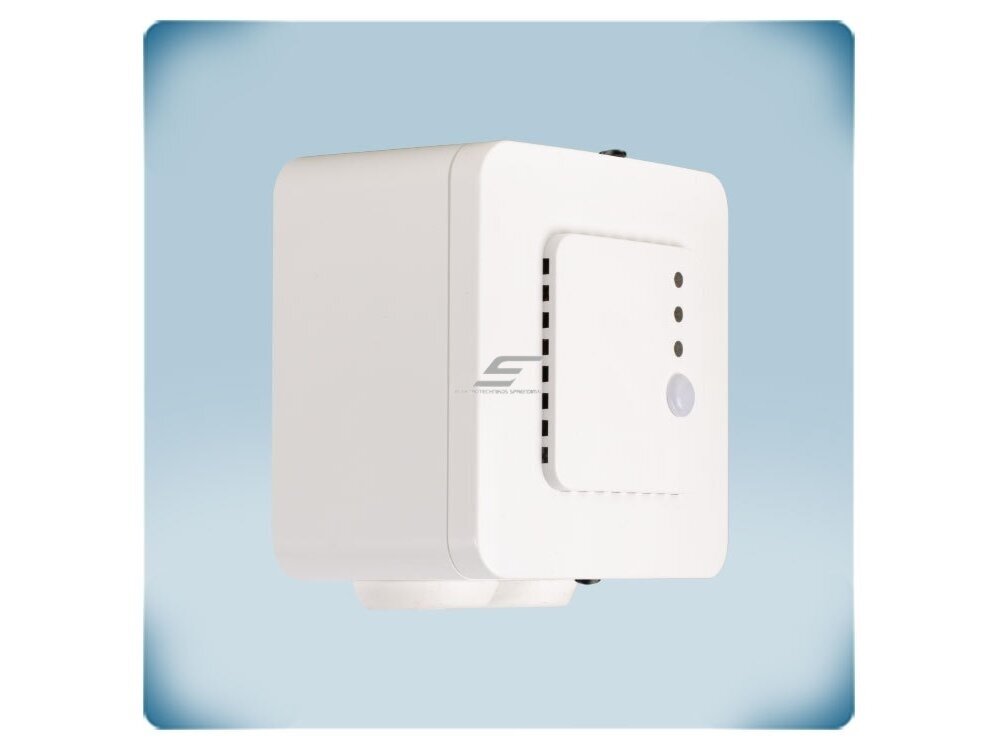

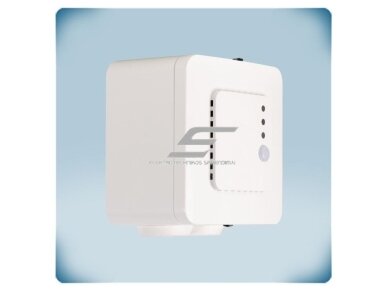

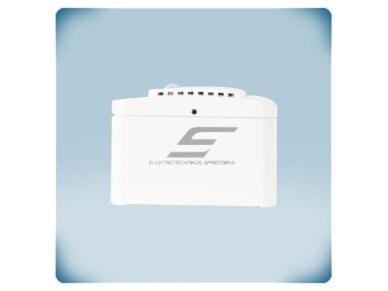

Prietaisas montuojamas potinkiniu būdu į sieninę dėžutę arba virštinkiniu būdu ant sienos; prijungiamas maitinimas 24 VDC arba 24 VAC (VIN, GND), valdymo išėjimas AO1 su savo GND ir Modbus RTU (A, /B), gnybtai nuspaudžiami, laidams iki 1,5 mm².

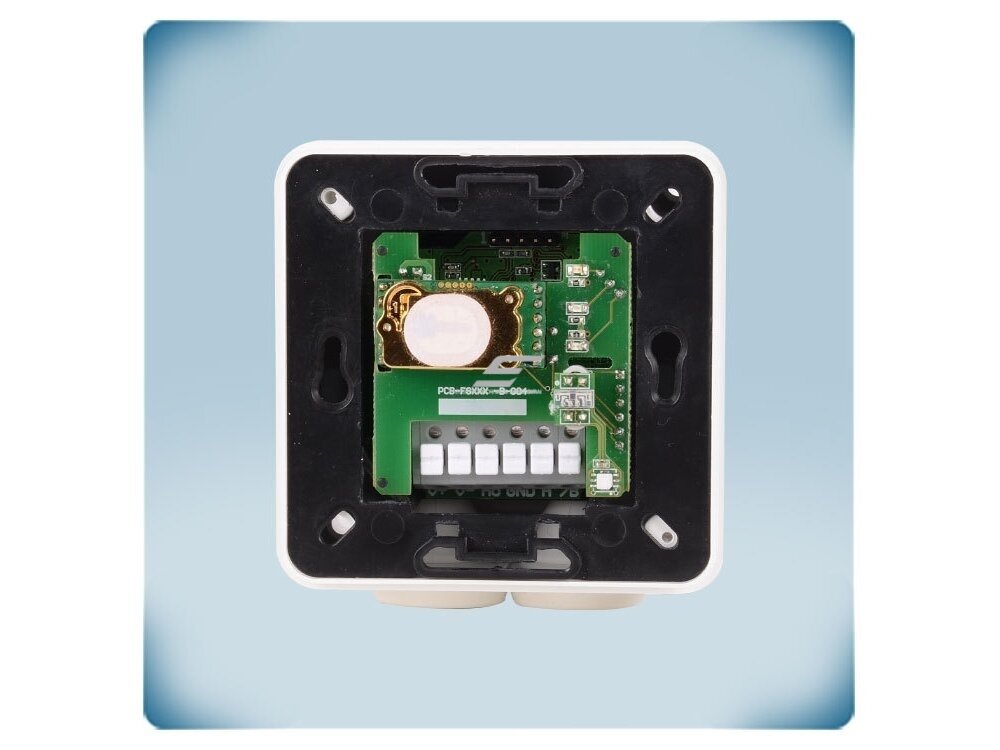

Keičiamas ir kalibruojamas CO2 elementas kartu su temperatūros ir drėgmės jutikliu matuoja oro kokybę, visi parametrai pasiekiami per Modbus RTU. Kiekvienam dydžiui nustatomas diapazonas, o išėjimas (0–100 %) seka didžiausią iš trijų apskaičiuotų verčių; išėjimo tipas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (3,3 arba 12 VDC), todėl juo tiesiogiai valdomas EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius ar sklendės pavara.

Rezultatas – vėdinimas pagal realų žmonių skaičių ir oro kokybę: tuščioje patalpoje ventiliacija dirba minimaliai, prisirinkus žmonių – stiprėja, todėl mažėja šildymo / vėsinimo nuostoliai ir ventiliatorių energijos sąnaudos.

Kuo naudingas FCMFG-R?
CO2, temperatūra, drėgmė ir valdymo algoritmas viename prietaise – vėdinimas pagal poreikį be atskiro valdiklio ir programavimo.

Techninės specifikacijos

Prekės tipas	Išmanus potinkinis CO2 jutiklis-valdiklis
Gamintojas / kodas	Sentera Controls / FCMFG-R
Matuojami dydžiai	CO2, temperatūra, santykinė drėgmė, aplinkos apšviestumas
CO2 diapazonas	400–2000 ppm
Temperatūros diapazonas	0…+50 °C
Drėgmės diapazonas	0–95 % rH, be kondensacijos
Tikslumas	±0,4 °C (5…50 °C), ±0,8 °C (-20…50 °C); ±3 % rH (20–80 %), ±5 % rH (5–95 %); CO2 ±(45 ppm + 3 %)
Išėjimai	AO1 pagal didžiausią iš T / rH / CO2: 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, 3,3 arba 12 VDC
Ryšys	Modbus RTU (RS485); programinės įrangos atnaujinimas per Modbus RTU
Maitinimo įtampa	24 VDC arba 24 VAC ±10 %
Indikacija	Raudonas / geltonas / žalias LED, aplinkos šviesos jutiklis
Montavimas	Potinkinis arba virštinkinis
Korpusas	ABS plastikas, baltas išorėje, juodas viduje
Apsaugos klasė	IP30 (EN 60529), tik naudojimui patalpose
Laikymo temperatūra	-10…+60 °C
Svoris	0,16 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Integruotas algoritmas – išėjimas pagal didžiausią iš T, rH ir CO2 – tiesioginis EC ventiliatoriaus, AC reguliatoriaus ar sklendės valdymas.
Išjungiami parametrai – galima valdyti tik pagal CO2 arba bet kokį derinį.
Modbus RTU – visi matavimai ir nustatymai pasiekiami nuotoliniu būdu.
Programinės įrangos atnaujinimas – per Modbus RTU tinklą.

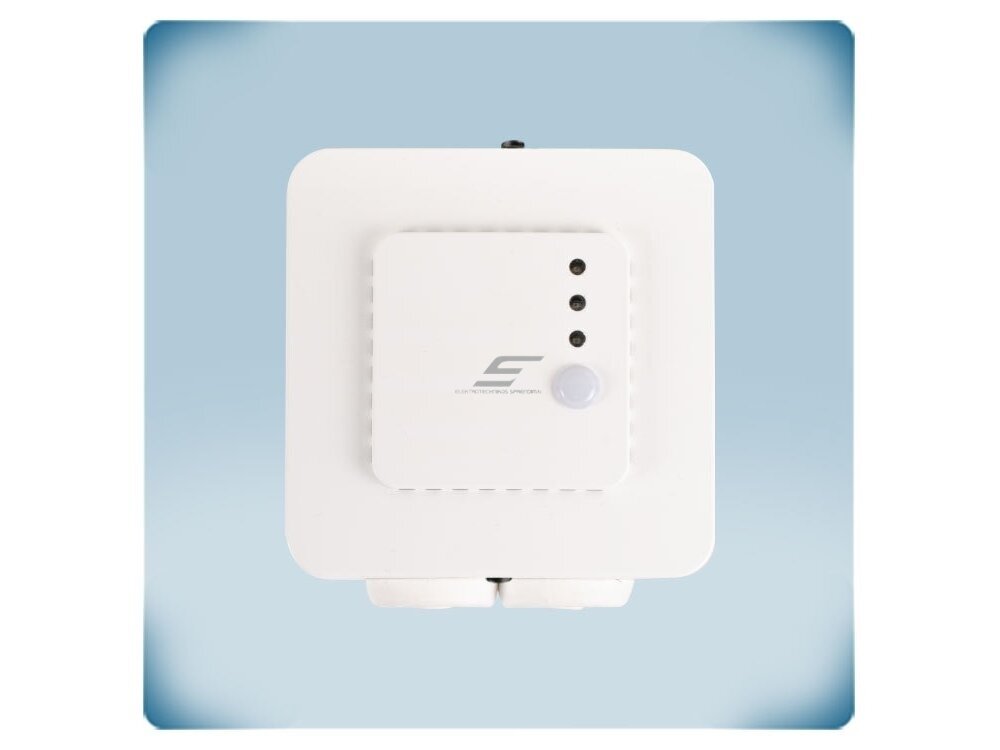

LED indikacija – raudona – vertė už ribų arba jutiklio gedimas, geltona – pavojinga zona, žalia – norma; numatytai rodomas CO2 lygis.
Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai.

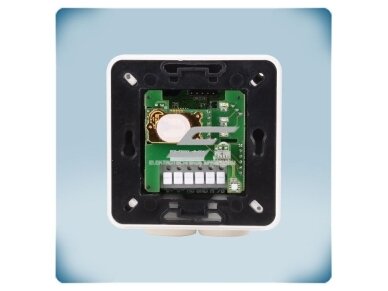

Keičiamas CO2 elementas – elementą galima pakeisti ar kalibruoti nekeičiant viso prietaiso.
Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

Kur naudojamas?

Biurai, posėdžių salės, klasės
Darželiai, mokyklos, auditorijos
Gyvenamosios patalpos ir butai
Restoranai, sporto salės
Vėdinimas pagal poreikį su EC ventiliatoriais
BMS ir SenteraWeb sistemos

Naudojimas pagal poreikį

Biurų vėdinimo pagal poreikį projektuotojui.
Vienas potinkinis prietaisas pagal CO2, T ir rH tiesiogiai valdo EC ventiliatorių ar sklendę be atskiro valdiklio.

24 V automatikos montuotojui.
Maitinimas 24 VDC arba 24 VAC leidžia jungti prie esamo valdymo skydo transformatoriaus.

Pastato techninės priežiūros tarnybai.
Keičiamas ir kalibruojamas CO2 elementas leidžia aptarnauti prietaisą jo nekeičiant.

Praktinis panaudojimas

Jeigu posėdžių salės vėdinimo sklendė turi 0-10 VDC pavarą, o skyde yra 24 VAC transformatorius, tada FCMFG-R montuojamas potinkiniu būdu ir, kylant CO2 nuo 400 iki 2000 ppm, proporcingai atidaro sklendę.

Pritaikymo gidas: kaip naudojamas praktikoje

Tas pats FCMFG-R pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Klasė, posėdžių salė	AO1 0-10 VDC → EC ventiliatoriaus valdymo įėjimas	Ventiliatorius greitėja didėjant CO2, tuščioje patalpoje – minimumas	T ir rH galima išjungti – valdymas tik pagal CO2
Patalpa su VAV / oro sklende	AO1 → sklendės pavaros 0-10 VDC įėjimas	Sklendė atsidaro proporcingai oro kokybei	Pavaros įėjimo varža ≥ 50 kΩ
AC ventiliatorius	AO1 → elektroninio ar transformatorinio reguliatoriaus analoginis įėjimas	AC ventiliatoriaus greitis pagal CO2	Patikrinkite reguliatoriaus įėjimo signalo tipą
Objektas su BMS	Modbus RTU → A, /B	Matavimai ir nustatymai centralizuotai	Kiekvienam prietaisui – atskiras adresas

Kaip parinkti CO2 daviklį

Montavimas / išėjimas / maitinimas	Rekomenduojamas modelis
Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC, 4 laidai	RSMFF-3 (daugiafunkcinis keitiklis, -F)
Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC arba 24 VAC, 3 laidai	RSMFG-3 (daugiafunkcinis keitiklis, -G)
Kambarys, 1 valdymo išėjimas pagal T / rH / CO2, 24 VDC	RCMFF-3 (išmanus jutiklis, -F)
Kambarys, 1 valdymo išėjimas, 24 VDC arba 24 VAC	RCMFG-3 (išmanus jutiklis, -G)
Potinkinis / virštinkinis, 1 išėjimas, maitinimas iš 230 V tinklo	FCMF8-R (85–264 VAC)
Potinkinis / virštinkinis, 1 išėjimas, 24 VDC arba 24 VAC	FCMFG-R (24 VAC/VDC) ← šis modelis
Ortakis, 1 valdymo išėjimas pagal T / rH / CO2, 24 VAC/VDC	DCMFG-2R (išmanus kanalinis jutiklis)
Ortakis, NDIR CO2 + T + rH, tik Modbus RTU	DSCDG0-4 (be analoginių išėjimų)
Ortakis, NDIR CO2 + T + rH, 3 analoginiai išėjimai + Modbus RTU	DSCDG3-4 (3 išėjimai)

Taisyklė: pagal montavimo vietą (siena, potinkinė dėžutė, ortakis) ir pagal tai, ko reikia: atskirų T / rH / CO2 signalų valdikliui ar BMS (keitiklis, 3 išėjimai), vieno valdymo signalo tiesiai EC ventiliatoriui ar sklendei (išmanus jutiklis) ar tik Modbus duomenų. Maitinimą parinkite pagal objekto valdymo grandinę: -F – 24 VDC, 4 laidai; -G – 24 VAC arba 24 VDC, 3 laidai; 8 – tiesiai iš 230 V tinklo.

Kada rinktis kitą sprendimą: montavimui ant sienos – RCMF-3 serija; atskiriems signalams – RSMF-3 serija; be CO2 – FCTH serija; ortakiui – DCMFG-2R.

Pliusai

CO2, temperatūra ir drėgmė viename prietaise
Modbus RTU, programinė įranga atnaujinama tinklu
Integruotas valdymo algoritmas – be atskiro valdiklio
Keičiamas, kalibruojamas CO2 elementas
Potinkinis arba virštinkinis montavimas

Minusai / ribojimai

Vienas valdymo išėjimas – atskiriems signalams rinkitės keitiklį
CO2 matavimo diapazonas 400–2000 ppm – skirta patalpų oro kokybei, ne pramoninei dujų kontrolei
IP30 – tik sausoms patalpoms

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
Maitinimo įtampa – 24 VDC arba 24 VAC ±10 %.
Prietaisas su bendra žeme: niekada nejunkite jo bendros žemės su kitais įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
Naudojamas tik patalpose; nemontuokite tiesioginiuose saulės spinduliuose.

Greitas pasirinkimo gidas

CO2 400–2000 ppm

0…+50 °C

0–95 % rH

0-10 VDC / 0-20 mA / PWM

24 VDC / 24 VAC

IP30

Tinka, kai reikia:

įgyvendinti vėdinimą pagal poreikį pagal CO2 lygį;
valdyti EC ventiliatorių ar sklendę tiesiai iš jutiklio;
integruoti oro kokybės duomenis į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

valdomo įrenginio įėjimo tipą;
maitinimą: 24 VDC arba 24 VAC ±10 %;
montavimo vietą – žmonių buvimo zona, ne prie durų ar langų.

Svarbus priminimas: FCMFG-R matuoja CO2 patalpų oro kokybei vertinti; jis nėra dujų nuotėkio ar saugos detektorius.

DUK

Ar matuoja VOC?
Ne, matuojami CO2, temperatūra, santykinė drėgmė ir aplinkos šviesa.

Ar galima valdyti tik pagal CO2?
Taip, temperatūros ir drėgmės parametrus galima išjungti.

Kokie išėjimo signalai?
Vienas išėjimas 0-10 VDC, 0-20 mA arba PWM ir Modbus RTU.

Kaip keičiami nustatymai?
Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.

Kaip atstatyti Modbus nustatymus?
Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.

Kokiu maitinimu jis veikia?
24 VDC arba 24 VAC ±10 %.
