Prekės aprašymas

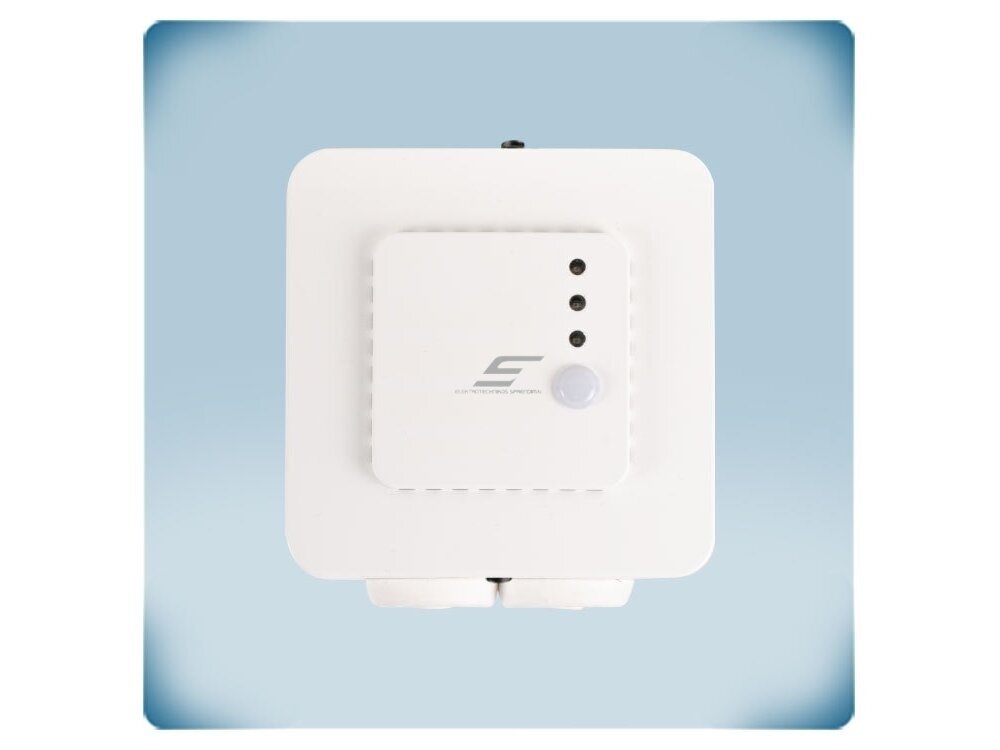

Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | FCTHG

FCTHG – Sentera Controls išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis: matuoja temperatūrą (0…+50 °C) ir santykinę drėgmę (0–95 % rH) patalpoje ir pagal integruotą algoritmą formuoja vieną analoginį / moduliuojamą išėjimą (0-10 VDC, 0-20 mA arba PWM), kuris gali tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių ar sklendės pavarą. Maitinimas – 18–34 VDC arba 15–24 VAC ±10 %; visi parametrai pasiekiami per Modbus RTU.

Pagrindinė mintis:
Tai daviklis ir valdiklis viename: jam nereikia atskiro valdiklio, nes išėjimas skaičiuojamas pačiame jutiklyje pagal nustatytus temperatūros ir drėgmės diapazonus. Išėjimą lemia didesnė iš dviejų verčių, o bet kurį parametrą galima išjungti – pvz., valdyti tik pagal temperatūrą arba tik pagal drėgmę.

Matavimas
0…+50 °C / 0–95 % rH

Valdymo išėjimas
0-10 VDC / 0-20 mA / PWM

Maitinimas
18–34 VDC arba 15–24 VAC ±10 %

Apsauga
IP30, tik patalpoms

Veikimo principas

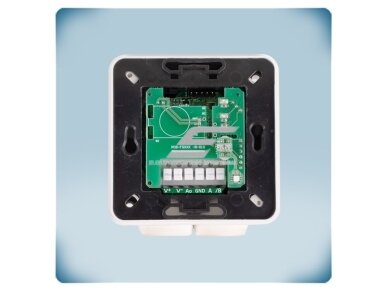

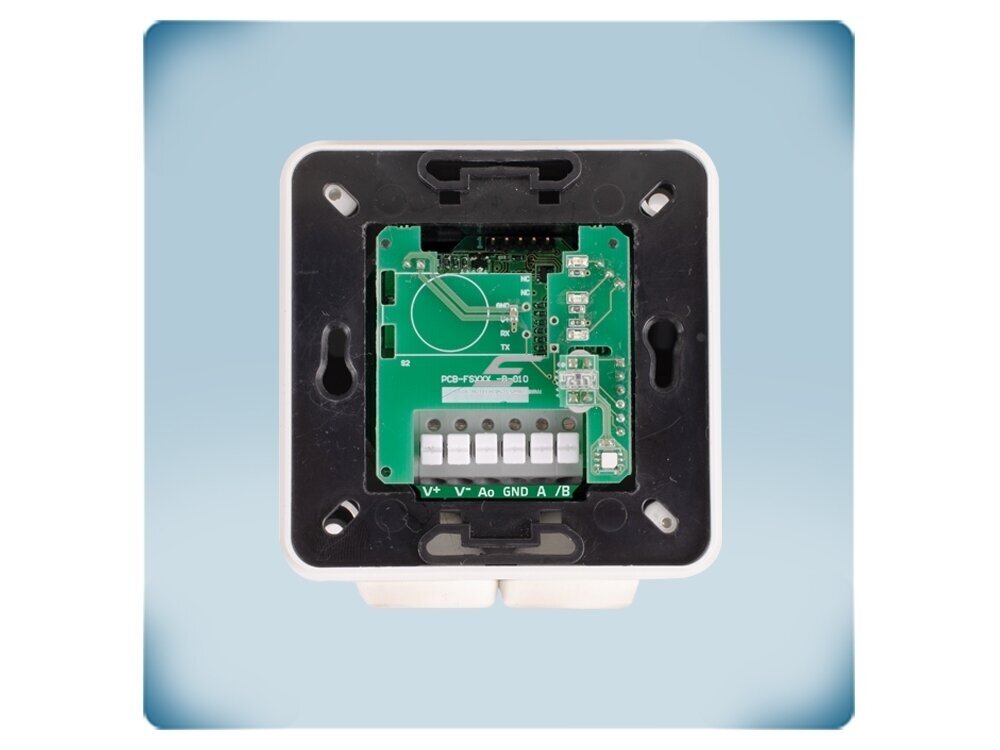

Jutiklis montuojamas potinkiniu būdu į sieninę dėžutę arba virštinkiniu būdu ant sienos ir jungiamas 3 laidais su bendra žeme: maitinimas 18–34 VDC arba 15–24 VAC (VIN, GND), valdymo išėjimas AO1 ir Modbus RTU (A, /B).

Integruoti jutikliai matuoja temperatūrą ir santykinę drėgmę; kiekvienam dydžiui nustatomas diapazonas, kuriame išėjimas kinta 0–100 %, išėjimą lemia didesnė iš dviejų apskaičiuotų verčių, o bet kurį dydį galima išjungti. Išėjimo tipas parenkamas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (atviras kolektorius, 3,3 arba 12 VDC) – ir juo tiesiogiai valdomas EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius ar sklendės pavara; visi parametrai keičiami per Modbus RTU, programinė įranga atnaujinama tinklu.

Rezultatas – vėdinimas pagal poreikį be atskiro valdiklio: drėgmei ar temperatūrai kylant ventiliatorius greitėja, nukritus – sulėtėja iki minimumo, o potinkinis korpusas su LED ir šviesos jutikliu tinka gyvenamosioms ir visuomeninėms patalpoms.

Kuo naudingas FCTHG?
Jutiklis ir valdymo algoritmas viename – mažiau įrangos skyde, paprastesnis projektas ir greitesnis paleidimas, o Modbus RTU leidžia vėliau integruoti į BMS.

Techninės specifikacijos

Prekės tipas	Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis
Gamintojas / kodas	Sentera Controls / FCTHG
Serija	FCTH (FCTH8 / FCTHF / FCTHG)
Matuojami dydžiai	Temperatūra, santykinė drėgmė, aplinkos apšviestumas
Temperatūros diapazonas	0…+50 °C
Drėgmės diapazonas	0–95 % rH, be kondensacijos
Tikslumas	±0,4 °C (0…+50 °C); ±3 % rH
Valdymo logika	Išėjimas pagal didesnę iš T ir rH verčių; kiekvieną parametrą galima išjungti
Analoginis išėjimas	1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, atviras kolektorius, 3,3 arba 12 VDC
Ryšys	Modbus RTU (RS485), A, /B; programinės įrangos atnaujinimas per Modbus RTU
Maitinimo įtampa	18–34 VDC arba 15–24 VAC ±10 %
Maks. srovė (Imax)	35 mA (DC) / 95 mA (AC)
Jungimas	3 laidai, bendra žemė (-G)
Indikacija	Raudonas / geltonas / žalias LED, aplinkos šviesos jutiklis
Montavimas	Potinkinis arba virštinkinis
Apsaugos klasė	IP30 (EN 60529), tik naudojimui patalpose
Svoris	0,2 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Integruotas valdymo algoritmas – išėjimas formuojamas pagal nustatytus T ir rH diapazonus, be atskiro valdiklio.
Išjungiami parametrai – galima valdyti tik pagal temperatūrą arba tik pagal drėgmę.
Tiesioginis valdymas – EC ventiliatorius, AC greičio reguliatorius ar sklendės pavara jungiami tiesiai prie išėjimo.
Modbus RTU – visi parametrai ir matavimai pasiekiami nuotoliniu būdu; Modbus laiko limito (HR8) kontrolė.
Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
LED indikacija – raudona – vertė už ribų arba jutiklio gedimas, geltona – pavojinga zona arba nutrūkęs Modbus ryšys, žalia – norma.
Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai – pvz., tylesniam darbui naktį.
Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

Kur naudojamas?

Butai ir namai – vonios, virtuvės, gyvenamieji kambariai
Viešbučių numeriai
Biurai ir posėdžių salės
Decentralizuotas vėdinimas su EC ventiliatoriais
Renovuojami pastatai su potinkinėmis dėžutėmis
Individualūs namai su 24 VAC vėdinimo automatika
Viešbučių vonios su AC ventiliatoriaus reguliatoriumi

Naudojimas pagal poreikį

Individualių namų elektrikui.
-G versija maitinama iš 24 VAC transformatoriaus ar 24 VDC ir jungiama 3 laidais į potinkinę dėžutę.

Viešbučių renovacijos rangovui.
Potinkinis jutiklis-valdiklis numeryje tiesiogiai valdo vonios ventiliatorių pagal drėgmę be papildomo valdiklio.

AC ventiliatorių sistemų modernizuotojui.
Išėjimas jungiamas prie AC ventiliatoriaus greičio reguliatoriaus analoginio įėjimo ir sistemai suteikia vėdinimą pagal poreikį.

Praktinis panaudojimas

Jeigu viešbučio numeryje yra 24 VAC maitinimas ir AC ventiliatoriaus greičio reguliatorius su 0-10 VDC įėjimu, tada FCTHG montuojamas į potinkinę dėžutę 3 laidais ir pagal vonios drėgmę didina ventiliatoriaus greitį.

Pritaikymo gidas: kaip naudojamas praktikoje

Tas pats FCTHG pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Vonia, dušas, skalbykla	AO1 0-10 VDC → EC ventiliatoriaus valdymo įėjimas	Kylant drėgmei ištraukimas automatiškai stiprėja, nukritus – grįžta į minimumą	Temperatūrą galima išjungti – valdymas tik pagal rH
Sandėlis, dirbtuvės	AO1 → AC ventiliatoriaus greičio reguliatoriaus analoginis įėjimas	Karštą dieną ištraukimas stiprėja pagal temperatūrą	Signalo tipą parinkite pagal reguliatoriaus įėjimą
Sistema su oro sklende	AO1 → sklendės pavaros 0-10 VDC įėjimas	Sklendė atsidaro proporcingai drėgmei ar temperatūrai	Patikrinkite pavaros įėjimo varžą (≥ 50 kΩ įtampos režimui)
Objektas su BMS	Modbus RTU → A, /B	Nustatymai ir būsena prieinami centralizuotai	Kiekvienam jutikliui – atskiras adresas

Kaip parinkti kambarinį temperatūros ir drėgmės daviklį

Montavimas / išėjimas / maitinimas	Rekomenduojamas modelis
Siena, 3 analoginiai išėjimai, 18–34 VDC, 4 laidai	RSTHF-3 (kambarinis keitiklis, -F)
Siena, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai	RSTHG-3 (kambarinis keitiklis, -G)
Siena, tik Modbus RTU, PoM, RJ45	RSTHM-2 (kambarinis Modbus jutiklis)
Siena, Modbus RTU + sienos paviršiaus temperatūra (rasos taško kontrolė), PoM	RWTHM-2 (su paviršiaus temperatūros jutikliu)
Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC	RCTHF-2 (išmanus kambarinis, -F)
Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC	RCTHG-2 (išmanus kambarinis, -G)
Siena, tiesioginis valdymas 1 išėjimu, 24 VDC per RJ45 (PoM) arba gnybtus	RCTHH-2 (išmanus kambarinis, PoM)
Potinkinis / virštinkinis, 1 išėjimas, maitinimas tiesiai iš 230 V tinklo	FCTH8 (85–264 VAC)
Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC	FCTHF (-F)
Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC arba 15–24 VAC	FCTHG (-G) ← šis modelis

Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).

Kada rinktis kitą sprendimą: montavimui ant sienos – RCTH-2 serija; kai reikia ir CO2 – FCMF8-R / FCMFG-R; tik matavimui – RSTH-3 serija.

Pliusai

Daviklis ir valdiklis viename
Valdymas pagal T, rH arba abu
Tikslumas ±0,4 °C, ±3 % rH
Modbus RTU, programinė įranga atnaujinama tinklu
0-10 VDC / 0-20 mA / PWM išėjimas
Potinkinis arba virštinkinis montavimas

Minusai / ribojimai

Vienas valdymo išėjimas – atskiriems T ir rH signalams rinkitės keitiklį (RSTH-3 / DSTH-3)
IP30 – tik sausoms patalpoms
Negalima maišyti su -F tipo gaminiais tame pačiame tinkle

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
Maitinimo įtampa – 18–34 VDC arba 15–24 VAC ±10 %.
-G versija: 3 laidų jungimas su bendra žeme (analoginio išėjimo GND sujungtas su maitinimo GND). Niekada nejunkite G versijos bendros žemės su įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
Naudojamas tik patalpose.

Greitas pasirinkimo gidas

0…+50 °C

0–95 % rH

0-10 VDC / 0-20 mA / PWM

Modbus RTU

18–34 VDC / 15–24 VAC

IP30

Tinka, kai reikia:

valdyti ventiliatorių ar sklendę pagal temperatūrą ir drėgmę patalpoje be atskiro valdiklio;
įgyvendinti vėdinimą pagal poreikį drėgnose patalpose;
vėliau integruoti valdymą į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

valdomo įrenginio įėjimo tipą (0-10 VDC, 0-20 mA ar PWM);
maitinimą: 18–34 VDC arba 15–24 VAC ±10 %;
ar reikia atskirų T ir rH signalų – tada rinkitės keitiklį.

Svarbus priminimas: FCTHG formuoja vieną valdymo signalą pagal T ir rH; jis nepakeičia ventiliatoriaus greičio reguliatoriaus galios dalies.

DUK

Ar reikia atskiro valdiklio?
Ne, algoritmas integruotas, o išėjimas jungiamas tiesiai prie EC ventiliatoriaus, AC reguliatoriaus ar sklendės.

Ar galima valdyti tik pagal drėgmę?
Taip, temperatūros (ar drėgmės) parametrą galima išjungti per Modbus RTU.

Kaip keičiami nustatymai?
Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.

Kaip atstatyti Modbus nustatymus?
Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.

Kuo skiriasi -F ir -G versijos?
-F maitinama 18–34 VDC ir jungiama 4 laidais su atskiromis žemėmis, o -G – 18–34 VDC arba 15–24 VAC, 3 laidais su bendra žeme.

Ar galima maitinti kintamąja srove?
Taip, -G versija maitinama 15–24 VAC arba 18–34 VDC.

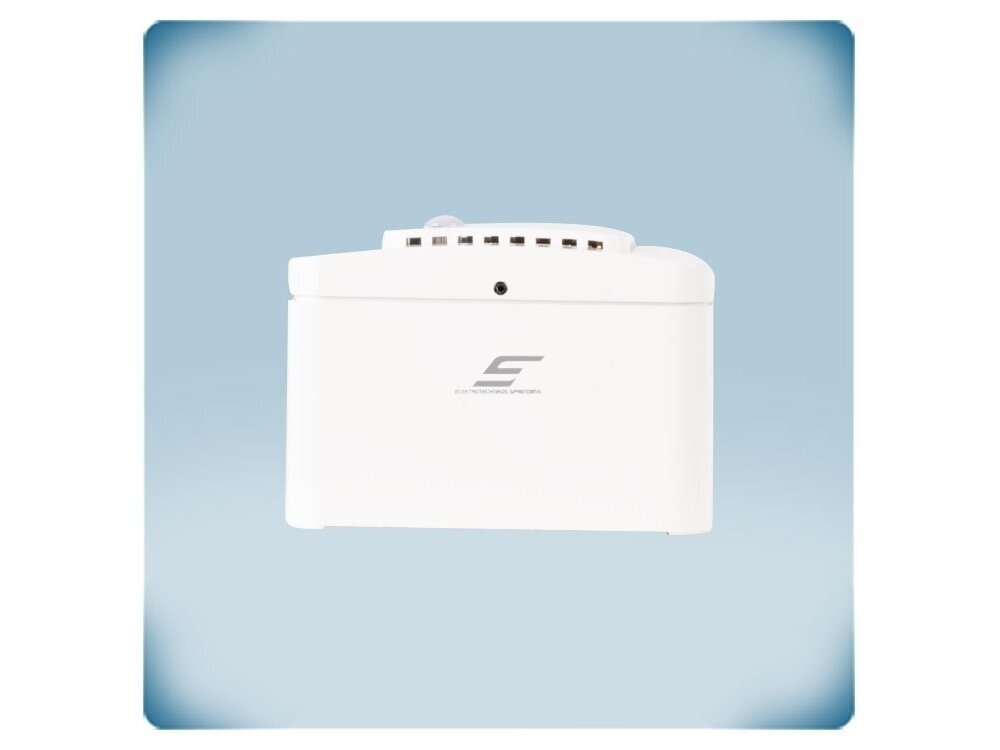

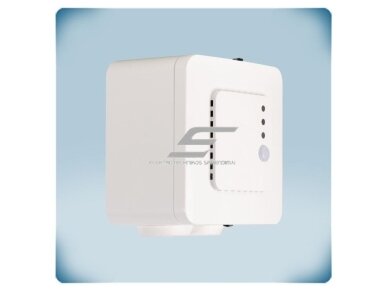

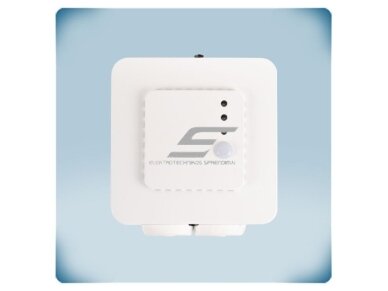

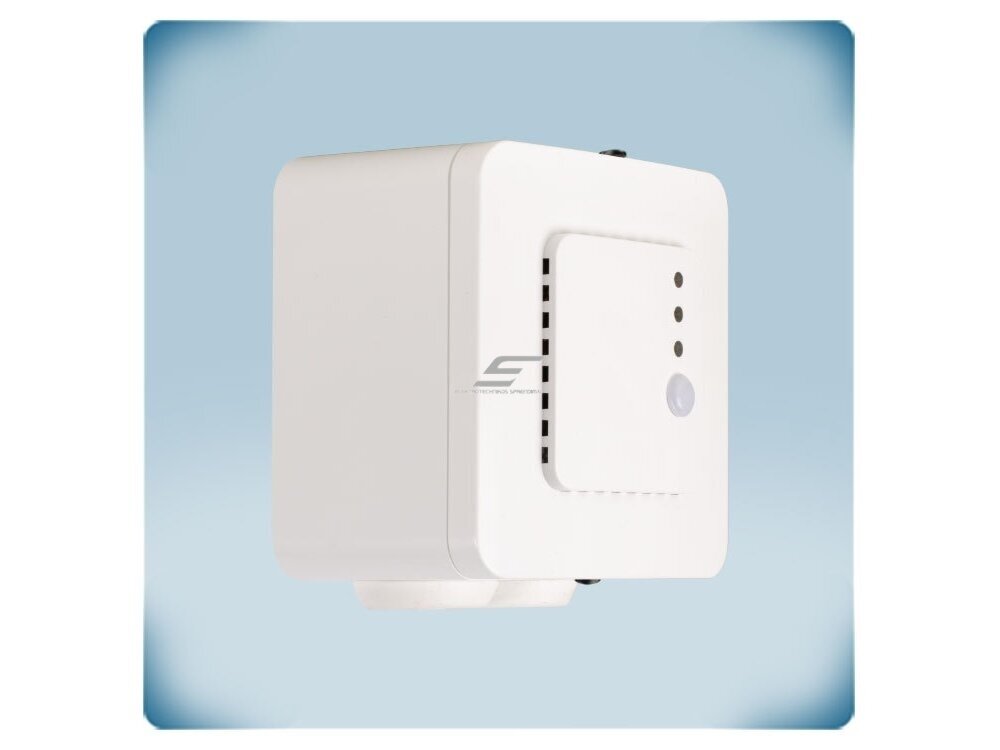

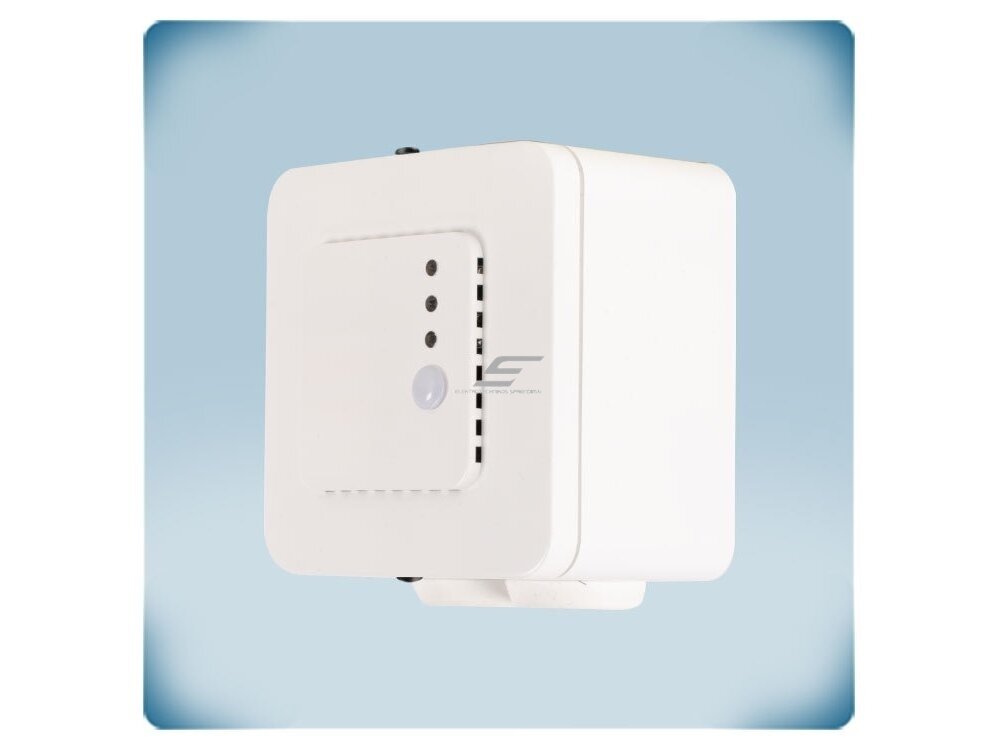

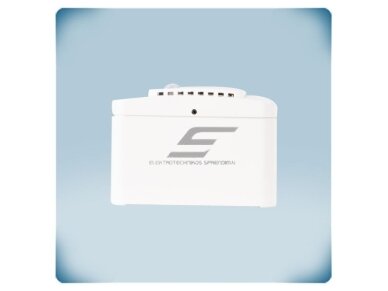

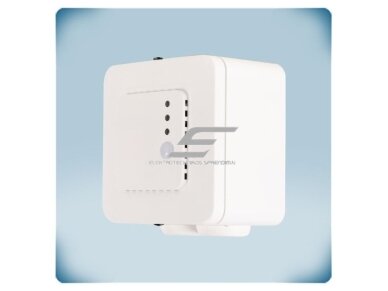

Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | FCTHG
