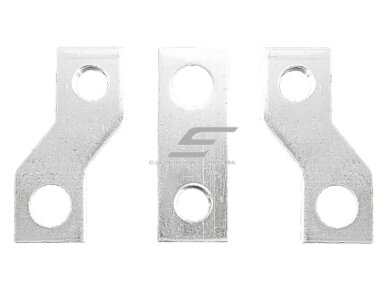

  • Nauja prekė   Išnešimo gnybtai pramoniniam automatiniam jungikliui | platėjantys | FMC2 | 100 A | 3 vnt. | alavuotas varis | Promfactor Baltic | KSHP323

    Išnešimo gnybtai pramoniniam automatiniam jungikliui | platėjantys | FMC2 | 100 A | 3 vnt. | alavuotas varis | Promfactor Baltic | KSHP323

    Kodas: KSHP323
    Pasiteirauti apie prekę
    Kaina 4.61 € su PVM
    ( 3.81 € be PVM )

    KSHP323 – platėjantys išnešimo gnybtai FMC2 jungikliams iki 100 A, rinkinys 3 vnt., alavuotas varis – stambių ir lygiagrečių kabelių prijungimui įvadiniuose skyduose.

  • Prekės aprašymas

    Išnešimo gnybtai pramoniniam automatiniam jungikliui | platėjantys | FMC2 | 100 A | 3 vnt. | alavuotas varis | Promfactor Baltic | KSHP323

    KSHP323 (KSHP3/2) – Promfactor Baltic platėjantys išnešimo gnybtai (pereinamosios šynos) FMC2 serijos pramoniniams automatiniams jungikliams, kainoraštyje nurodyta iki 100 A. Rinkinyje 3 vnt. – po vieną kiekvienai fazei; medžiaga – alavuotas varis, atitiktis IEC/EN 60947-1.

    Pagrindinė mintis:
    Standartiniai FMC2 išvadai ne visada priima stambių kabelių antgalius ar kelis lygiagrečius kabelius. Platėjantys KSHP3/2 gnybtai išneša prijungimo tašką už jungiklio korpuso ir padidina tarpą tarp fazių – kabeliai prijungiami patogiau ir tvarkingiau.
    Suderinamumas
    FMC2 (80–100 A)
    Srovė (kainoraštis)
    iki 100 A
    Rinkinys
    3 vnt.
    Medžiaga
    alavuotas varis

    Veikimo principas

    Gnybtai tvirtinami prie FMC2 jungiklio galios išvadų vietoje standartinio kabelio prijungimo – po vieną kiekvienai fazei; jie gali būti montuojami įvado arba išvado pusėje, priklausomai nuo to, kur jungiami stambūs kabeliai.

    Platėjanti forma padidina atstumą tarp fazių prijungimo taškų, todėl telpa didesni kabelių antgaliai ar keli lygiagretūs kabeliai. Srovė teka per alavuoto vario šyną, kurios dydis pritaikytas FMC2 korpusui (80–100 A (FMC23U0080, FMC23U0100)).

    Rezultatas – tvarkingas ir patikimas stambių kabelių prijungimas prie FMC2 jungiklio be papildomų tarpinių šynų skyde.

    Kuo naudingas KSHP323?
    Gamintojo pritaikyta pereinamoji šyna FMC2 korpusui: trys vienodi alavuoto vario gnybtai viename rinkinyje, be skydo perdarymo ir nestandartinių šynų gamybos.

    Techninės specifikacijos

    Prekės tipas Išnešimo (pereinamieji) gnybtai, platėjantys
    Gamintojas / kodas Promfactor Baltic / KSHP323 (KSHP3/2)
    Suderinamumas FMC2 serijos pramoniniai automatiniai jungikliai, 80–100 A (FMC23U0080, FMC23U0100)
    Srovė (pagal kainoraštį) iki 100 A
    Forma platėjantys (tiesi versija – KSHP32)
    Medžiaga alavuotas varis
    Kiekis rinkinyje 3 vnt.
    Standartas IEC/EN 60947-1
    Gamintojo garantija 5 metai; tarnavimo laikas ne mažiau kaip 15 metų

    Pagrindinės funkcijos

    • Platesnis tarpas tarp fazių – telpa didesni kabelių antgaliai ir izoliacija tarp jų.
    • Lygiagrečių kabelių prijungimas – prie FMC2 galima prijungti daugiau nei vieną kabelį fazei.
    • Alavuotas varis – mažesnė oksidacija kontakto vietoje, tinka vario ir aliuminio kabelių antgaliams.
    • Rinkinys 3 vnt. – viena pakuotė visoms trims fazėms.
    • Pritaikyta FMC2 korpusui – tvirtinama prie standartinių jungiklio išvadų be skydo perdarymo.

    Kur naudojamas?

    • Įvadiniai skydai su FMC2 jungikliu
    • Pagrindiniai paskirstymo skydai (GSS)
    • Pramonės cechų magistralinių linijų išvadai
    • Transformatorinių 0,4 kV pusės skydai
    • Skydų modernizavimas keičiant senus jungiklius į FMC
    • Linijos su lygiagrečiais ar stambesnio skerspjūvio kabeliais
    • Generatorių ir rezervinio maitinimo įvadai

    Naudojimas pagal poreikį

    Pastatų skirstomųjų skydų surinkėjui.
    KSHP323 leidžia prie 100 A FMC2 prijungti didesnius kabelio antgalius nei telpa į standartinius gnybtus.
    Butų namų ir komercinių patalpų įvadų montuotojui.
    platėjantys gnybtai padidina tarpus tarp fazių ir palengvina 80–100 A įvado kabelio prijungimą.
    Skydų remonto elektrikui.
    keičiant kabelį į didesnio skerspjūvio, KSHP323 išsprendžia ankštų FMC2 gnybtų problemą.

    Praktinis panaudojimas

    Jeigu 100 A įvadui su FMC23U0100 atvedamas storesnis kabelis su antgaliais, kurie netelpa tarp gretimų fazių, tada sumontuojamas KSHP323 rinkinys (3 vnt.) ir antgaliai prisukami prie praplatėjusių išvadų.

    Pritaikymo gidas: kaip naudojamas praktikoje

    KSHP323 naudojamas visada su FMC2 – skiriasi tik tai, kurioje pusėje ir kokie kabeliai jungiami:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis skydas Įvado kabelis → KSHP323 → FMC2 viršutiniai išvadai Stambūs antgaliai prijungiami be įtampos tarp fazių trūkumo Laikykitės antgalių gamintojo užveržimo momentų
    Magistralinė linija FMC2 apatiniai išvadai → KSHP323 → lygiagretūs kabeliai Keli kabeliai fazei prijungiami tvarkingai Lygiagrečių kabelių ilgiai ir skerspjūviai turi būti vienodi
    Skydo modernizacija Senas jungiklis keičiamas FMC2 + KSHP323 Esami kabeliai prijungiami be perkloimo Patikrinkite, ar skyde pakanka vietos platėjantiems gnybtams
    Ankštas skydas Vietoj platėjančių – tiesūs KSHP32 Prijungimas be išplatinimo Tiesūs gnybtai užima mažiau vietos skyde

    Kaip parinkti išnešimo gnybtus FMC jungikliui

    Jungiklio korpusas / forma Rekomenduojamas modelis
    FMC2, iki 100 A, platėjantys KSHP323 (KSHP3/2, platėjantys, 3 vnt.) ← šis modelis
    FMC2, iki 100 A, tiesūs KSHP32 (KSHP3/2, tiesūs, 3 vnt.)
    FMC3, iki 250 A, platėjantys KSHP333 (KSHP3/3, platėjantys, 3 vnt.)
    FMC3, iki 250 A, tiesūs KSHP33 (KSHP3/3, tiesūs, 3 vnt.)
    FMC4, iki 400 A, platėjantys KSHP343 (KSHP3/4, platėjantys, 3 vnt.)
    FMC4, iki 400 A, tiesūs KSHP34 (KSHP3/4, tiesūs, 3 vnt.)
    FMC5, iki 630 A, platėjantys KSHP353 (KSHP3/5, platėjantys, 3 vnt.)
    FMC5, iki 630 A, tiesūs KSHP35 (KSHP3/5, tiesūs, 3 vnt.)
    FMC6, iki 800 A, platėjantys KSHP363 (KSHP3/6, platėjantys, 3 vnt.)
    FMC6, iki 800 A, tiesūs KSHP36 (KSHP3/6, tiesūs, 3 vnt.)
    Taisyklė: gnybtai parenkami tik pagal jungiklio korpusą (FMC2 → KSHP3/2); platėjantys (KSHP323) – kai reikia didesnio tarpo tarp fazių ar lygiagrečių kabelių, tiesūs (KSHP32) – kai skyde mažai vietos.
    Kada rinktis kitą sprendimą: tiesi versija tam pačiam korpusui – KSHP32; kitų korpusų platėjantys gnybtai KSHP323…KSHP363, tiesūs KSHP32…KSHP36; FMC2 priedai – papildomi kontaktai F/AX2R / F/AX2L, nepriklausomas atkabiklis F/SH2230R.

    Pliusai

    • Pritaikyta FMC2 korpusui (80–100 A)
    • Platesnis tarpas tarp fazių stambiems antgaliams
    • Alavuotas varis
    • Rinkinyje 3 vnt. – visoms fazėms
    • Galima prijungti lygiagrečius kabelius
    • Atitinka IEC/EN 60947-1

    Minusai / ribojimai

    • Tinka tik FMC2 korpusui – kitiems reikia kito KSHP3/x
    • Platėjanti forma užima daugiau vietos skyde – ankštam skydui tinka tiesūs KSHP32
    • Kabelių antgaliai ir varžtai į komplektą neįeina
    • Leistinas kabelio skerspjūvis ir užveržimo momentas gamintojo duomenyse nenurodyti – vadovaukitės jungiklio dokumentacija

    Saugos ir montavimo pastabos

    • Montuoja tik kvalifikuotas elektrikas, atjungęs ir patikrinęs įtampos nebuvimą abiejose jungiklio pusėse.
    • Užveržkite jungtis pagal jungiklio ir antgalių gamintojo nurodytą momentą.
    • Po pirmosios apkrovos patikrinkite jungčių įšilimą ir pakartotinai priveržkite.
    • Išlaikykite izoliacinius atstumus tarp fazių ir iki skydo korpuso.
    • Neviršykite jungiklio vardinės srovės.

    Greitas pasirinkimo gidas

    FMC2
    iki 100 A
    platėjantys
    3 vnt.
    alavuotas varis
    IEC/EN 60947-1
    Tinka, kai reikia:
    • prie FMC2 jungiklio reikia prijungti stambius ar lygiagrečius kabelius;
    • standartiniuose išvaduose netelpa kabelių antgaliai;
    • skyde yra vietos platėjantiems gnybtams.
    Patikrinkite prieš naudojimą:
    • ar jungiklis yra FMC2 korpuso;
    • ar skyde pakanka vietos platėjančiai formai;
    • kabelių antgalių dydį ir kiekį fazei.
    Svarbus priminimas: KSHP323 tinka tik FMC2 korpusui; jei skyde mažai vietos, rinkitės tiesius KSHP32.

    DUK

    Kokiam jungikliui tinka KSHP323?
    Jis skirtas Promfactor FMC2 serijos pramoniniams automatiniams jungikliams.
    Kiek gnybtų yra rinkinyje?
    Rinkinyje yra 3 vienetai – po vieną kiekvienai fazei.
    Iš kokios medžiagos pagaminti gnybtai?
    Gnybtai pagaminti iš alavuoto vario.
    Kuo skiriasi platėjantys ir tiesūs gnybtai?
    Platėjantys KSHP323 padidina tarpą tarp fazių, o tiesūs KSHP32 išneša prijungimą be išplatinimo.
    Kokia srovė nurodyta kainoraštyje?
    Kainoraštyje KSHP323 nurodytas iki 100 A FMC2 jungikliams.
    Ar kabelių antgaliai įeina į komplektą?
    Ne, kabelių antgaliai ir jų tvirtinimo detalės parenkami atskirai.

    Išnešimo gnybtai pramoniniam automatiniam jungikliui | platėjantys | FMC2 | 100 A | 3 vnt. | alavuotas varis | Promfactor Baltic | KSHP323

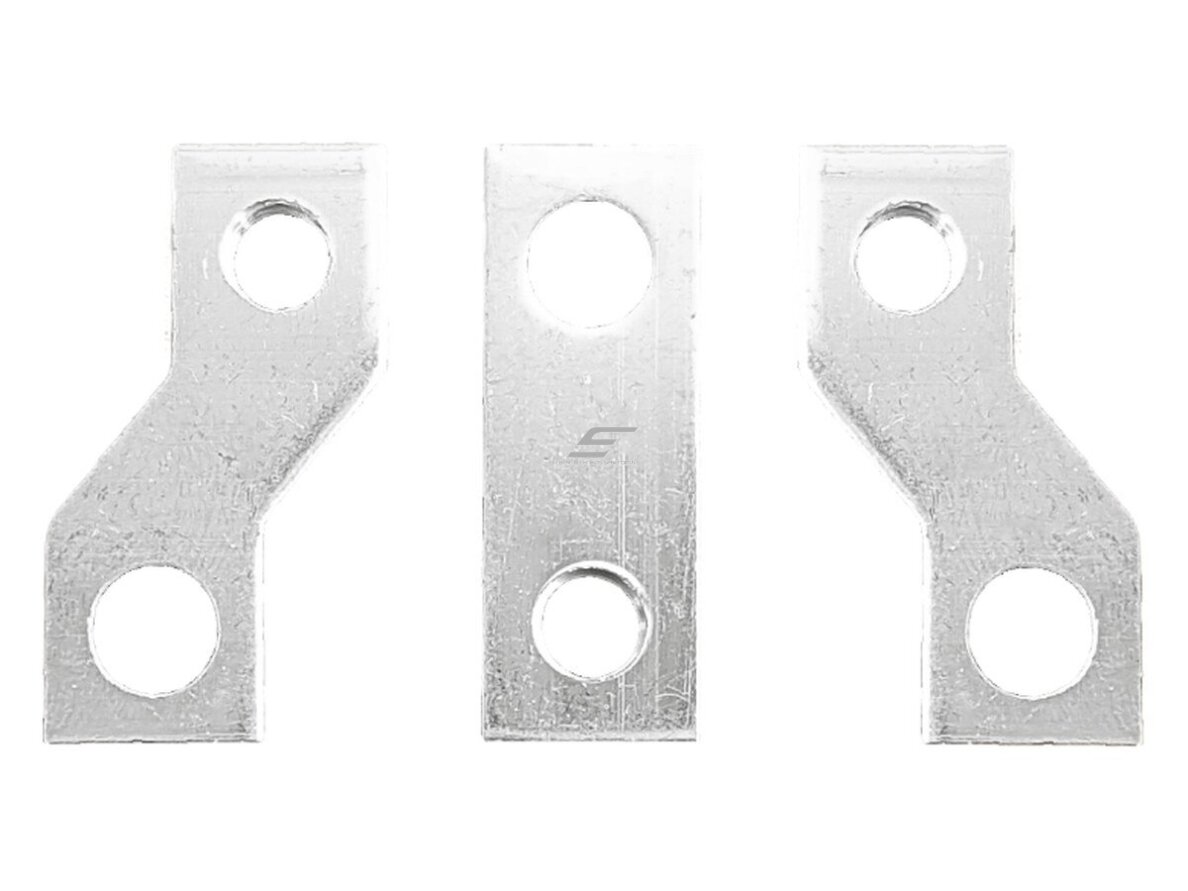

    Promfactor Baltic KSHP323 (KSHP3/2) – platėjantys išnešimo gnybtai FMC2 pramoniniams automatiniams jungikliams iki 100 A, 3 vnt., alavuotas varis – stambiems ir lygiagretiems kabeliams prijungti.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
