  • Nauja prekė   Išnešimo gnybtai pramoniniam automatiniam jungikliui | platėjantys | FMC5 | 630 A | 3 vnt. | alavuotas varis | Promfactor Baltic | KSHP353

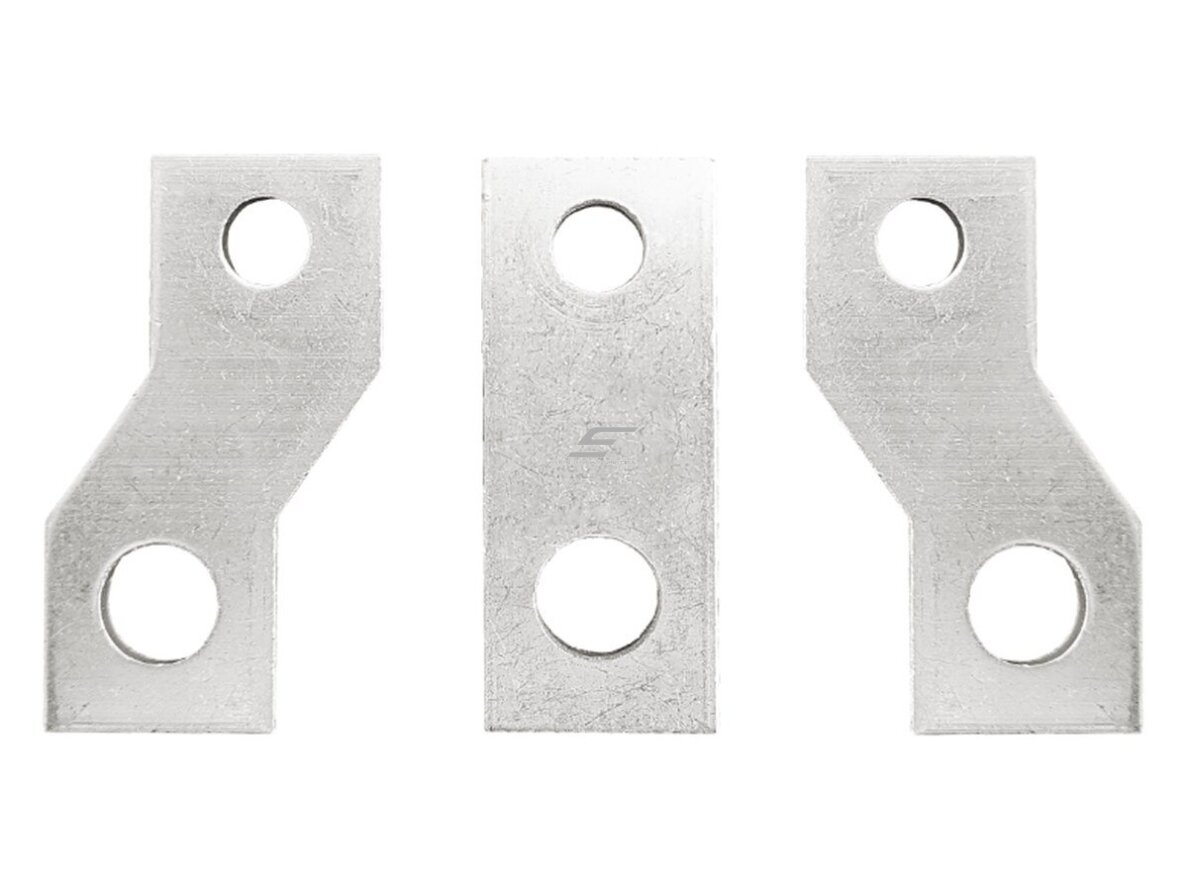

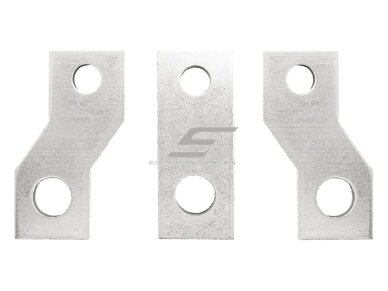

    Išnešimo gnybtai pramoniniam automatiniam jungikliui | platėjantys | FMC5 | 630 A | 3 vnt. | alavuotas varis | Promfactor Baltic | KSHP353

    Kodas: KSHP353
    Pasiteirauti apie prekę
    Kaina 35.01 € su PVM
    ( 28.93 € be PVM )

    KSHP353 – platėjantys išnešimo gnybtai FMC5 jungikliams iki 630 A, rinkinys 3 vnt., alavuotas varis – stambių ir lygiagrečių kabelių prijungimui įvadiniuose skyduose.

  • Prekės aprašymas

    Išnešimo gnybtai pramoniniam automatiniam jungikliui | platėjantys | FMC5 | 630 A | 3 vnt. | alavuotas varis | Promfactor Baltic | KSHP353

    KSHP353 (KSHP3/5) – Promfactor Baltic platėjantys išnešimo gnybtai (pereinamosios šynos) FMC5 serijos pramoniniams automatiniams jungikliams, kainoraštyje nurodyta iki 630 A. Rinkinyje 3 vnt. – po vieną kiekvienai fazei; medžiaga – alavuotas varis, atitiktis IEC/EN 60947-1.

    Pagrindinė mintis:
    Standartiniai FMC5 išvadai ne visada priima stambių kabelių antgalius ar kelis lygiagrečius kabelius. Platėjantys KSHP3/5 gnybtai išneša prijungimo tašką už jungiklio korpuso ir padidina tarpą tarp fazių – kabeliai prijungiami patogiau ir tvarkingiau.
    Suderinamumas
    FMC5 (400–630 A)
    Srovė (kainoraštis)
    iki 630 A
    Rinkinys
    3 vnt.
    Medžiaga
    alavuotas varis

    Veikimo principas

    Gnybtai tvirtinami prie FMC5 jungiklio galios išvadų vietoje standartinio kabelio prijungimo – po vieną kiekvienai fazei; jie gali būti montuojami įvado arba išvado pusėje, priklausomai nuo to, kur jungiami stambūs kabeliai.

    Platėjanti forma padidina atstumą tarp fazių prijungimo taškų, todėl telpa didesni kabelių antgaliai ar keli lygiagretūs kabeliai. Srovė teka per alavuoto vario šyną, kurios dydis pritaikytas FMC5 korpusui (400–630 A (FMC53U0400…FMC53U0630)).

    Rezultatas – tvarkingas ir patikimas stambių kabelių prijungimas prie FMC5 jungiklio be papildomų tarpinių šynų skyde.

    Kuo naudingas KSHP353?
    Gamintojo pritaikyta pereinamoji šyna FMC5 korpusui: trys vienodi alavuoto vario gnybtai viename rinkinyje, be skydo perdarymo ir nestandartinių šynų gamybos.

    Techninės specifikacijos

    Prekės tipas Išnešimo (pereinamieji) gnybtai, platėjantys
    Gamintojas / kodas Promfactor Baltic / KSHP353 (KSHP3/5)
    Suderinamumas FMC5 serijos pramoniniai automatiniai jungikliai, 400–630 A (FMC53U0400…FMC53U0630)
    Srovė (pagal kainoraštį) iki 630 A
    Forma platėjantys (tiesi versija – KSHP35)
    Medžiaga alavuotas varis
    Kiekis rinkinyje 3 vnt.
    Standartas IEC/EN 60947-1
    Gamintojo garantija 5 metai; tarnavimo laikas ne mažiau kaip 15 metų

    Pagrindinės funkcijos

    • Platesnis tarpas tarp fazių – telpa didesni kabelių antgaliai ir izoliacija tarp jų.
    • Lygiagrečių kabelių prijungimas – prie FMC5 galima prijungti daugiau nei vieną kabelį fazei.
    • Alavuotas varis – mažesnė oksidacija kontakto vietoje, tinka vario ir aliuminio kabelių antgaliams.
    • Rinkinys 3 vnt. – viena pakuotė visoms trims fazėms.
    • Pritaikyta FMC5 korpusui – tvirtinama prie standartinių jungiklio išvadų be skydo perdarymo.

    Kur naudojamas?

    • Įvadiniai skydai su FMC5 jungikliu
    • Pagrindiniai paskirstymo skydai (GSS)
    • Pramonės cechų magistralinių linijų išvadai
    • Transformatorinių 0,4 kV pusės skydai
    • Skydų modernizavimas keičiant senus jungiklius į FMC
    • Linijos su lygiagrečiais ar stambesnio skerspjūvio kabeliais
    • Generatorių ir rezervinio maitinimo įvadai

    Naudojimas pagal poreikį

    Pagrindinių paskirstymo skydų (GSS) gamintojui.
    KSHP353 išplečia 630 A FMC5 išvadus lygiagrečių kabelių ar šynų prijungimui.
    Didelių objektų įvadų montuotojui.
    platėjantys gnybtai palengvina 400–630 A linijų kabelių antgalių montavimą ir išlaiko atstumus tarp fazių.
    Elektros tinklų rangovui.
    KSHP353 pritaiko FMC5 jungiklį prie esamų kabelių keičiant senesnį įvadinį aparatą.

    Praktinis panaudojimas

    Jeigu prekybos centro GSS 630 A FMC53U0630 jungiamas lygiagrečiais kabeliais, kurių antgaliai netelpa tarp fazių, tada montuojamas KSHP353 rinkinys ir kabeliai prijungiami prie praplatėjusių išvadų.

    Pritaikymo gidas: kaip naudojamas praktikoje

    KSHP353 naudojamas visada su FMC5 – skiriasi tik tai, kurioje pusėje ir kokie kabeliai jungiami:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis skydas Įvado kabelis → KSHP353 → FMC5 viršutiniai išvadai Stambūs antgaliai prijungiami be įtampos tarp fazių trūkumo Laikykitės antgalių gamintojo užveržimo momentų
    Magistralinė linija FMC5 apatiniai išvadai → KSHP353 → lygiagretūs kabeliai Keli kabeliai fazei prijungiami tvarkingai Lygiagrečių kabelių ilgiai ir skerspjūviai turi būti vienodi
    Skydo modernizacija Senas jungiklis keičiamas FMC5 + KSHP353 Esami kabeliai prijungiami be perkloimo Patikrinkite, ar skyde pakanka vietos platėjantiems gnybtams
    Ankštas skydas Vietoj platėjančių – tiesūs KSHP35 Prijungimas be išplatinimo Tiesūs gnybtai užima mažiau vietos skyde

    Kaip parinkti išnešimo gnybtus FMC jungikliui

    Jungiklio korpusas / forma Rekomenduojamas modelis
    FMC2, iki 100 A, platėjantys KSHP323 (KSHP3/2, platėjantys, 3 vnt.)
    FMC2, iki 100 A, tiesūs KSHP32 (KSHP3/2, tiesūs, 3 vnt.)
    FMC3, iki 250 A, platėjantys KSHP333 (KSHP3/3, platėjantys, 3 vnt.)
    FMC3, iki 250 A, tiesūs KSHP33 (KSHP3/3, tiesūs, 3 vnt.)
    FMC4, iki 400 A, platėjantys KSHP343 (KSHP3/4, platėjantys, 3 vnt.)
    FMC4, iki 400 A, tiesūs KSHP34 (KSHP3/4, tiesūs, 3 vnt.)
    FMC5, iki 630 A, platėjantys KSHP353 (KSHP3/5, platėjantys, 3 vnt.) ← šis modelis
    FMC5, iki 630 A, tiesūs KSHP35 (KSHP3/5, tiesūs, 3 vnt.)
    FMC6, iki 800 A, platėjantys KSHP363 (KSHP3/6, platėjantys, 3 vnt.)
    FMC6, iki 800 A, tiesūs KSHP36 (KSHP3/6, tiesūs, 3 vnt.)
    Taisyklė: gnybtai parenkami tik pagal jungiklio korpusą (FMC5 → KSHP3/5); platėjantys (KSHP353) – kai reikia didesnio tarpo tarp fazių ar lygiagrečių kabelių, tiesūs (KSHP35) – kai skyde mažai vietos.
    Kada rinktis kitą sprendimą: tiesi versija tam pačiam korpusui – KSHP35; kitų korpusų platėjantys gnybtai KSHP323…KSHP363, tiesūs KSHP32…KSHP36; FMC5 priedai – papildomi kontaktai F/AX5R / F/AX5L, nepriklausomas atkabiklis F/SH5230R.

    Pliusai

    • Pritaikyta FMC5 korpusui (400–630 A)
    • Platesnis tarpas tarp fazių stambiems antgaliams
    • Alavuotas varis
    • Rinkinyje 3 vnt. – visoms fazėms
    • Galima prijungti lygiagrečius kabelius
    • Atitinka IEC/EN 60947-1

    Minusai / ribojimai

    • Tinka tik FMC5 korpusui – kitiems reikia kito KSHP3/x
    • Platėjanti forma užima daugiau vietos skyde – ankštam skydui tinka tiesūs KSHP35
    • Kabelių antgaliai ir varžtai į komplektą neįeina
    • Leistinas kabelio skerspjūvis ir užveržimo momentas gamintojo duomenyse nenurodyti – vadovaukitės jungiklio dokumentacija

    Saugos ir montavimo pastabos

    • Montuoja tik kvalifikuotas elektrikas, atjungęs ir patikrinęs įtampos nebuvimą abiejose jungiklio pusėse.
    • Užveržkite jungtis pagal jungiklio ir antgalių gamintojo nurodytą momentą.
    • Po pirmosios apkrovos patikrinkite jungčių įšilimą ir pakartotinai priveržkite.
    • Išlaikykite izoliacinius atstumus tarp fazių ir iki skydo korpuso.
    • Neviršykite jungiklio vardinės srovės.

    Greitas pasirinkimo gidas

    FMC5
    iki 630 A
    platėjantys
    3 vnt.
    alavuotas varis
    IEC/EN 60947-1
    Tinka, kai reikia:
    • prie FMC5 jungiklio reikia prijungti stambius ar lygiagrečius kabelius;
    • standartiniuose išvaduose netelpa kabelių antgaliai;
    • skyde yra vietos platėjantiems gnybtams.
    Patikrinkite prieš naudojimą:
    • ar jungiklis yra FMC5 korpuso;
    • ar skyde pakanka vietos platėjančiai formai;
    • kabelių antgalių dydį ir kiekį fazei.
    Svarbus priminimas: KSHP353 tinka tik FMC5 korpusui; jei skyde mažai vietos, rinkitės tiesius KSHP35.

    DUK

    Kokiam jungikliui tinka KSHP353?
    Jis skirtas Promfactor FMC5 serijos pramoniniams automatiniams jungikliams.
    Kiek gnybtų yra rinkinyje?
    Rinkinyje yra 3 vienetai – po vieną kiekvienai fazei.
    Iš kokios medžiagos pagaminti gnybtai?
    Gnybtai pagaminti iš alavuoto vario.
    Kuo skiriasi platėjantys ir tiesūs gnybtai?
    Platėjantys KSHP353 padidina tarpą tarp fazių, o tiesūs KSHP35 išneša prijungimą be išplatinimo.
    Kokia srovė nurodyta kainoraštyje?
    Kainoraštyje KSHP353 nurodytas iki 630 A FMC5 jungikliams.
    Ar kabelių antgaliai įeina į komplektą?
    Ne, kabelių antgaliai ir jų tvirtinimo detalės parenkami atskirai.

    Išnešimo gnybtai pramoniniam automatiniam jungikliui | platėjantys | FMC5 | 630 A | 3 vnt. | alavuotas varis | Promfactor Baltic | KSHP353

    Promfactor Baltic KSHP353 (KSHP3/5) – platėjantys išnešimo gnybtai FMC5 pramoniniams automatiniams jungikliams iki 630 A, 3 vnt., alavuotas varis – stambiems ir lygiagretiems kabeliams prijungti.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
