Trifazė įtampos kontrolės relė | 3F+N | iki 10 A | asimetrija | fazių seka | DIN | DigiTOP | VP-380V
Kodas: VP-380VKaina 52.54 € su PVM( 43.42 € be PVM )DigiTOP VP-380V – trifazė įtampos kontrolės relė (3F+N), kuri stebi fazių įtampas, asimetriją, fazės dingimą ir fazių seką.
-
Trifazė įtampos kontrolės relė | 3F+N | iki 10 A | asimetrija | fazių seka | DIN | DigiTOP | VP-380V

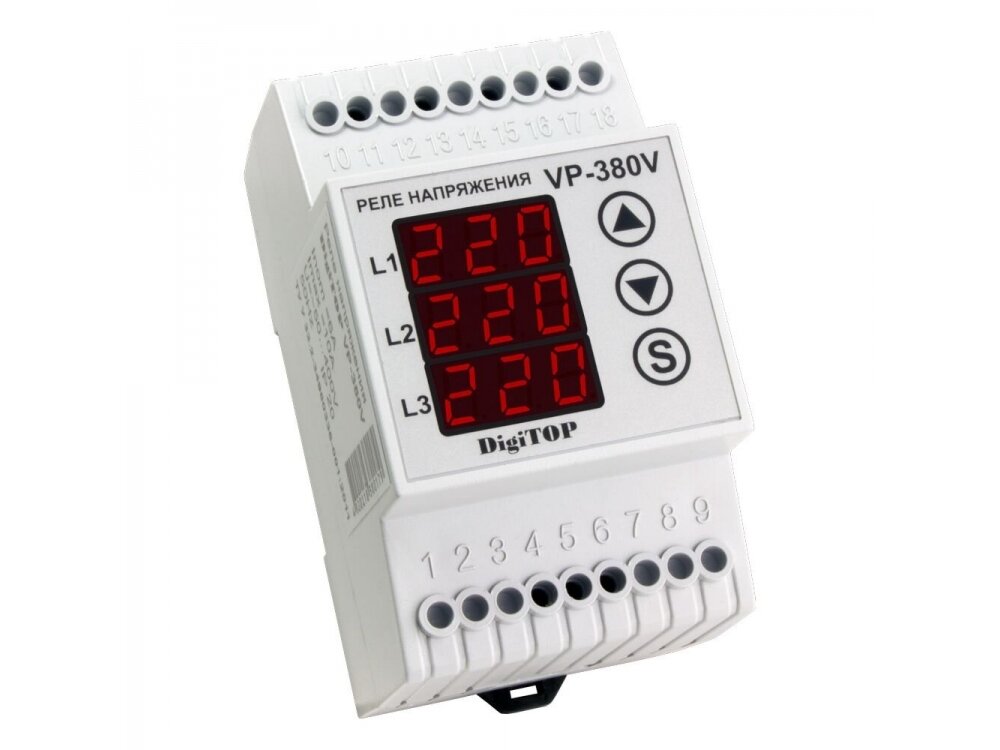

DigiTOP VP-380V – trifazė įtampos kontrolės relė (3F+N), kuri stebi fazių įtampas, asimetriją, fazės dingimą ir fazių seką. Skirta mažai trifazei apkrovai arba kontaktoriaus ritei valdyti – didžiausia kontakto srovė iki 10 A.
Pagrindinė mintis:
Trifaziam varikliui pavojingiausia dingusi fazė ir neteisinga fazių seka. VP-380V jas aptinka ir per kontaktorių atjungia įrangą, kol variklis neperkaito ir nepradėjo suktis atgal.Kontakto srovė
iki 10 ATinklas
3F+NKontrolė
asimetrija, fazių sekaPaskirtis
maža apkrova / kontaktoriusVeikimo principas
Relė jungiama prie trifazio tinklo su nuliniu laidu; normaliam darbui reikia bent dviejų fazių ir nulio. Mikrovaldiklis analizuoja fazių įtampas, asimetriją ir fazių seką.
Nustačiusi gedimą relė per savo kontaktą atjungia mažą apkrovą arba kontaktoriaus ritę, o šis atjungia galingą įrangą.
Parametrams grįžus į normą, įranga vėl įjungiama. Nustatymai saugomi nepriklausomoje atmintyje.
Kuo naudinga VP-380V?
Pigus būdas apsaugoti trifazį variklį, siurblį ar kompresorių nuo dingusios fazės, asimetrijos ir neteisingos fazių sekos.Techninės specifikacijos
Prekės tipas Trifazė įtampos ir fazių kontrolės relė Gamintojas / modelis DigiTOP / VP-380V Tinklas 3F+N, 3×230/400 V AC Didžiausia apkrovos srovė 10 A Kontroliuojama fazių įtampa, asimetrija, fazės dingimas, fazių seka Maitinimas iš kontroliuojamo tinklo, reikia bent 2 fazių ir N Ekranas LED Montavimas DIN bėgelis 35 mm Darbinė temperatūra −25…+50 °C Apsaugos laipsnis IP20 (drėgnoje vietoje – tik sandariame skyde) Pagrindinės funkcijos
- Fazės dingimo kontrolė – variklis atjungiamas, kai dingsta viena fazė.
- Fazių sekos kontrolė – neleidžia paleisti variklio su sukeistomis fazėmis.
- Asimetrijos kontrolė – saugo nuo nevienodų fazių įtampų.
- Įtampos rodymas – ekrane matoma fazių įtampa.
Kur naudojama?
- Trifaziai varikliai su kontaktoriumi
- Gręžinių ir drenažo siurbliai
- Kompresoriai, ventiliatoriai
- Ūkių ir dirbtuvių automatikos skydai
- Valdymo skydai su fazių kontrole
Naudojimas pagal poreikį
Automatikos montuotojui.
Paprasta fazių kontrolė kontaktoriaus valdymo grandinėje.Ūkio ar dirbtuvių savininkui.
Siurblys ir kompresorius saugomi nuo dingusios fazės.Elektrikui.
Kompaktiškas sprendimas esamam variklio skydui papildyti.Praktinis panaudojimas
Gręžinio siurblys valdomas kontaktoriumi. Dingus vienai fazei VP-380V atjungia kontaktoriaus ritę ir siurblys nesudega dirbdamas dviem fazėmis.Pliusai
- Kontroliuoja fazės dingimą, seką ir asimetriją
- Kompaktiška
- Tinka kontaktoriaus valdymui
- Nustatymai išsaugomi
Minusai / ribojimai
- Kontaktas iki 10 A – galingai apkrovai reikia kontaktoriaus
- Reikia nulinio laido
- Neapsaugo nuo žaibo impulsų
Saugos ir montavimo pastabos
- Montuokite tik atjungę įvadą ir patikrinę, kad nėra įtampos; darbus atlieka kvalifikuotas elektrikas.
- Galingą apkrovą junkite tik per kontaktorių – relės kontaktas skirtas iki 10 A.
- Daugiagysliams laidams naudokite antgalius, gnybtus priveržkite gamintojo nurodytu momentu.
- Nesukeiskite fazės ir nulio – kitaip atjungus relę fazė liks prijungta prie įrangos.
- Viršįtampių ribotuvą (SPD) montuokite prieš relę, arčiau įvado.
- Nemontuokite drėgnoje, vibruojančioje ar sprogioje aplinkoje.
Greitas pasirinkimo gidas
3F+Nkontaktas iki 10 Afazės dingimasfazių sekaasimetrijaTinka, kai reikia:- saugoti trifazį variklį per kontaktorių
- kontroliuoti fazių seką
- aptikti dingusią fazę
Patikrinkite prieš naudojimą:- kontaktoriaus ritės srovė neviršija relės kontakto
- ar yra N laidas
- variklio šiluminė apsauga
Svarbus priminimas: relė nepakeičia variklio apsauginio automato ir šiluminės relės.DUK
Ar galima per relę jungti variklį tiesiogiai?
Ne – galingą apkrovą junkite per kontaktorių, relės kontaktas skirtas iki 10 A.Ar reikia nulio?
Taip – reikia bent dviejų fazių ir nulio.Nuo ko ji saugo?
Nuo fazės dingimo, asimetrijos, neteisingos fazių sekos ir įtampos nukrypimų.Ar apsaugo nuo žaibo?
Ne – tam reikia SPD.Ar išsaugomi nustatymai?
Taip, nepriklausomoje atmintyje.Ar tinka vienfaziam tinklui?
Ne – tam rinkitės vienfazę įtampos relę.Trifazė įtampos kontrolės relė | 3F+N | iki 10 A | asimetrija | fazių seka | DIN | DigiTOP | VP-380V
