  • Nauja prekė   Izoliuotas gnybtas (šyna) | 15×16 mm² | 15 jungčių | mėlynas (N) | Promfactor Baltic | F815B

    Izoliuotas gnybtas (šyna) | 15×16 mm² | 15 jungčių | mėlynas (N) | Promfactor Baltic | F815B

    Kodas: F815B
    Pasiteirauti apie prekę
    Kaina 1.62 € su PVM
    ( 1.34 € be PVM )

    Promfactor Baltic F815B – izoliuotas gnybtas su 15 jungčių laidams iki 16 mm², mėlynas (N), tvarkingam laidų paskirstymui skyde.

  • Prekės aprašymas

    Izoliuotas gnybtas (šyna) | 15×16 mm² | 15 jungčių | mėlynas (N) | Promfactor Baltic | F815B

    F815B – Promfactor Baltic izoliuotas gnybtas (paskirstymo šyna) su 15 jungčių laidininkams iki 16 mm². Mėlynas korpusas žymi neutralės (N) grandinę, todėl skyde laidų paskirstymas aiškus iš karto.

    Pagrindinė mintis:
    Vienoje izoliuotoje šynoje sujungiama iki 15 laidininkų po 16 mm² – įvado laidas ir grupinių linijų N laidai sutelkiami vienoje vietoje, be atskirų jungčių.
    Jungčių skaičius
    15
    Laidininko skerspjūvis
    iki 16 mm²
    Korpusas
    izoliuotas
    Spalva / paskirtis
    mėlynas – N

    Veikimo principas

    Gnybtas tvirtinamas skirstomajame skyde. Laidininkai nuizoliuojami pagal angos gylį, daugiagysliams laidams uždedami antgaliai, tada laidas įvedamas į angą ir priveržiamas varžtu.

    Visos 15 angų sujungtos tarpusavyje, todėl prie šynos prijungtas įvado laidas paskirstomas į kitas linijas. Izoliuotas korpusas dengia srovinę dalį.

    Rezultatas – tvarkingas neutralės (N) laidininkų paskirstymas: mėlynas spalva rodo grandinės paskirtį, o kiekvieną jungtį galima patikrinti ir perveržti aptarnaujant skydą.

    Kuo naudingas F815B?
    Viena izoliuota mėlyna šyna 15 jungčių iki 16 mm² – mažiau atskirų jungčių ir aiškus N paskirstymas skyde.

    Techninės specifikacijos

    Prekės tipas Izoliuotas gnybtas (paskirstymo šyna)
    Gamintojas / kodas Promfactor Baltic / F815B
    Serija F8 (7, 12, 15 jungčių; mėlynas, žalias, pilkas)
    Jungčių skaičius 15
    Didžiausias laidininko skerspjūvis 16 mm²
    Korpusas Izoliuotas
    Spalva mėlynas
    Grandinė pagal spalvą N
    Kodo struktūra F8xx – jungčių skaičius (07, 12, 15); B – mėlynas, G – žalias, Y – pilkas

    Pagrindinės funkcijos

    • 15 jungčių – viena šyna sujungia iki 15 laidininkų.
    • Iki 16 mm² – tinka įvado ir grupinių linijų laidams iki 16 mm².
    • Izoliuotas korpusas – srovinė dalis uždengta – mažesnė atsitiktinio prisilietimo rizika atidarius skydą.
    • Spalvinis žymėjimas – mėlynas korpusas iškart parodo N grandinę.
    • Varžtinės jungtys – kiekvieną laidą galima atskirai atjungti, patikrinti ir perveržti.
    • Vieninga serija – F8 gnybtai gaminami 7, 12 ir 15 jungčių bei mėlynos, žalios ir pilkos spalvos versijomis.

    Kur naudojamas?

    • Butų skirstomieji skydeliai
    • Individualių namų skydai
    • Biurų ir parduotuvių skirstomieji skydai
    • Poskydžiai garažuose ir ūkiniuose pastatuose
    • Apšvietimo ir lizdų grupių skydeliai
    • Šilumos siurblių ir katilinių maitinimo skydeliai
    • Renovuojamų pastatų skydai

    Naudojimas pagal poreikį

    Komercinių patalpų skydų surinkėjui.
    15 jungčių po 16 mm² leidžia vienoje šynoje sutelkti daug grupių biuro ar parduotuvės skyde.
    Skydų surinkėjui, formuojančiam N šyną.
    Mėlynas korpusas aiškiai išskiria neutralės laidininkų paskirstymą.
    Elektrikui, renkančiam 15 jungčių mėlyną šyną.
    Vienoje mėlynoje šynoje telpa 15 N jungčių, todėl nereikia jungti kelių trumpesnių gnybtų.

    Praktinis panaudojimas

    Jeigu biuro skyde 1 įvado ir 13 grupinių linijų N laidus reikia sujungti vienoje vietoje, tada F815B (15 jungčių iki 16 mm², mėlynas) atlieka šios grandinės paskirstymo šynos funkciją.

    Pritaikymo gidas: kaip naudojamas praktikoje

    F815B naudojamas ten, kur N laidus reikia sutelkti vienoje šynoje:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Buto skydelis Įvado N laidas ir grupių laidai iki 16 mm² Visos grupės prijungtos vienoje šynoje Daugiagysliams laidams naudokite antgalius
    Namo skydas N laidai nuo kelių grupių Aiškus laidų paskirstymas Rezervines angas palikite plėtrai
    Poskydis Maitinimo N laidas iki 16 mm² Poskydžio grupių paskirstymas Priveržimą patikrinkite po pirmo įjungimo
    Skydas su N, PE ir L šynomis F815B kartu su F815G, F815Y Grandinės atskirtos spalvomis Šynas ženklinkite pagal projektą

    Kaip parinkti F8 serijos izoliuotą gnybtą

    Jungtys, skerspjūvis, spalva Rekomenduojamas modelis
    7 jungtys × 16 mm², mėlynas (N) F807B (7 jungtys)
    7 jungtys × 16 mm², žalias (PE) F807G (7 jungtys)
    7 jungtys × 16 mm², pilkas (L) F807Y (7 jungtys)
    12 jungčių × 16 mm², mėlynas (N) F812B (12 jungčių)
    12 jungčių × 16 mm², žalias (PE) F812G (12 jungčių)
    12 jungčių × 16 mm², pilkas (L) F812Y (12 jungčių)
    15 jungčių × 16 mm², mėlynas (N) F815B (15 jungčių) ← šis modelis
    15 jungčių × 16 mm², žalias (PE) F815G (15 jungčių)
    15 jungčių × 16 mm², pilkas (L) F815Y (15 jungčių)
    12 jungčių × 16 mm², mėlynas, DIN bėgeliui F612B (neizoliuotas F6 serijos gnybtas)
    12 jungčių × 16 mm², žalias, DIN bėgeliui F612G (F6 serija)
    Taisyklė: gnybtą rinkitės pagal jungčių skaičių su rezervu (7, 12 ar 15), spalvą – pagal grandinę (B – mėlynas N, G – žalias PE, Y – pilkas fazei ar kitai grandinei); laidams storesniems nei 16 mm² rinkitės FT ar DTB gnybtus.
    Kada rinktis kitą sprendimą: kitos spalvos – F815G, F815Y; kitas jungčių skaičius – F807B, F812B; F6 serijos gnybtai F612B, F612G; galios gnybtai FT1016–FT1095; paskirstymo gnybtai DTB080–DTB500.

    Pliusai

    • 15 jungčių vienoje šynoje
    • Laidininkai iki 16 mm²
    • Izoliuotas korpusas
    • Spalvinis N žymėjimas (mėlynas)
    • Serijoje 7, 12 ir 15 jungčių versijos

    Minusai / ribojimai

    • Laidininkai tik iki 16 mm² – storesniems rinkitės FT ar DTB gnybtus
    • Spalva fiksuota – kitai grandinei reikės F815G, F815Y
    • Kainoraštyje nenurodyta vardinė srovė, įtampa ir montavimo būdas – tikslinkite gamintojo duomenis prieš projektuojant
    • Jungčių skaičius fiksuotas – kitam kiekiui rinkitės F807B, F812B

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite 16 mm² laidininko skerspjūvio ir apsaugos aparato nominalo, numatyto projekte.
    • Varžtus priveržkite tvirtai ir patikrinkite jungtis po pirmos apkrovos bei periodinės priežiūros metu.
    • Mėlynas gnybtą naudokite tik neutralės (N) grandinei.

    Greitas pasirinkimo gidas

    15 jungčių
    iki 16 mm²
    izoliuotas
    mėlynas (N)
    F8 serija
    Tinka, kai reikia:
    • sutelkti neutralės (N) laidininkus vienoje šynoje;
    • prijungti iki 15 laidų po 16 mm²;
    • aiškiai atskirti grandines spalvomis.
    Patikrinkite prieš naudojimą:
    • jungčių skaičių – 15 ir rezervą plėtrai;
    • didžiausią laidą – iki 16 mm²;
    • grandinę – N atitinka mėlynas korpusas.
    Svarbus priminimas: F815B – 15 jungčių mėlynas izoliuotas gnybtas; kitos spalvos ir dydžiai užsakomi atskirai.

    DUK

    Kiek laidų galima prijungti prie F815B?
    Prie F815B galima prijungti iki 15 laidininkų po 16 mm².
    Ką reiškia raidė kodo gale?
    Raidė B žymi mėlyną, G – žalią, o Y – pilką korpusą.
    Kokiai grandinei skirtas mėlynas gnybtas?
    Mėlynas gnybtas skirtas neutralės (N) grandinei.
    Ar galima jungti storesnius nei 16 mm² laidus?
    Ne, storesniems laidams rinkitės FT serijos ar DTB paskirstymo gnybtus.
    Ar gnybtas izoliuotas?
    Taip, F8 serijos gnybtai turi izoliuotą korpusą.
    Ar reikia antgalių daugiagysliams laidams?
    Taip, daugiagyslius laidus rekomenduojama jungti su antgaliais.

    Izoliuotas gnybtas (šyna) | 15×16 mm² | 15 jungčių | mėlynas (N) | Promfactor Baltic | F815B

    Promfactor Baltic F815B – izoliuotas 15×16 mm² gnybtas (paskirstymo šyna), mėlynas korpusas N grandinei, tvarkingam laidų paskirstymui butų, namų ir komercinių patalpų skyduose.

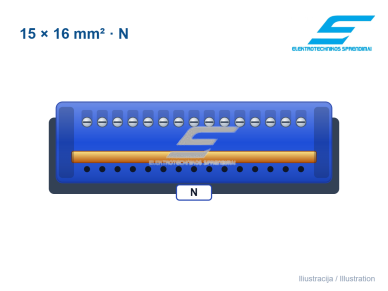

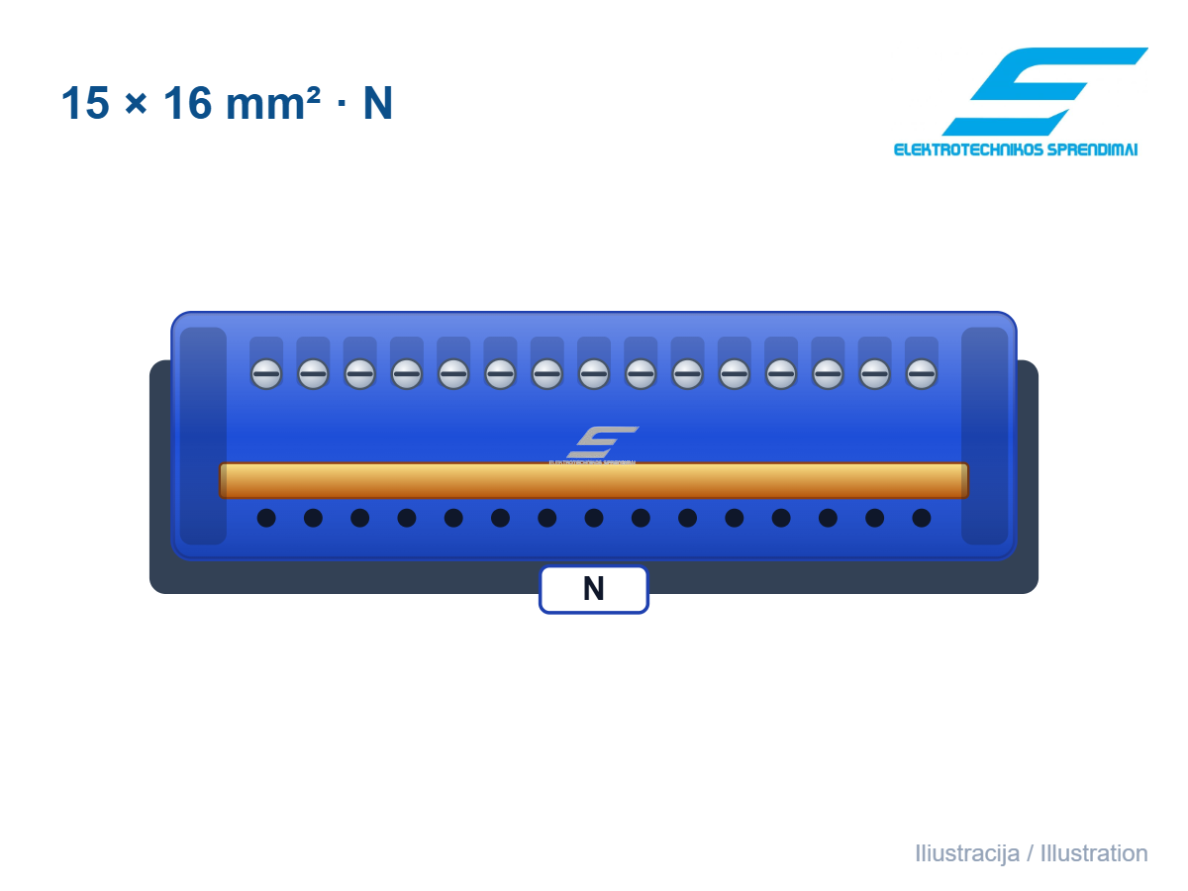

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
