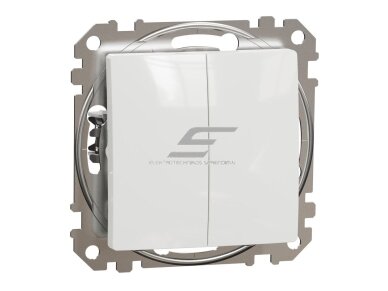

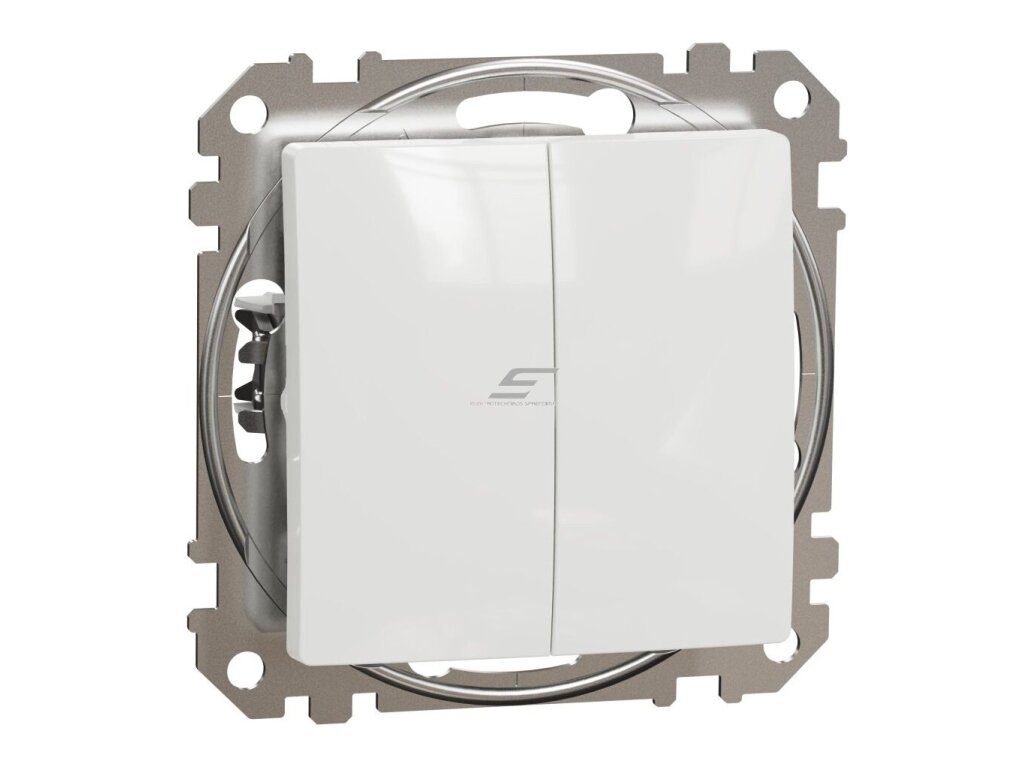

  • Jungiklis | 2 klavišų | 10A | potinkinis | IP20 | baltas | Sedna Design | Schneider Electric | SDD111105

    Kodas: SDD111105

    Schneider Electric Sedna Design SDD111105 – baltas potinkinis dviejų klavišų jungiklis, skirtas apšvietimui valdyti gyvenamosiose ir komercinėse patalpose. Du klavišai atskirai valdo dvi apšvietimo grandines – pavyzdžiui, dvi šviestuvo lempų grupes arba šviestuvą ir ventiliatorių.

  • Jungiklis | 2 klavišų | 10A | potinkinis | IP20 | baltas | Sedna Design | Schneider Electric | SDD111105

    Schneider Electric Sedna Design SDD111105 – baltas potinkinis dviejų klavišų jungiklis, skirtas apšvietimui valdyti gyvenamosiose ir komercinėse patalpose. Du klavišai atskirai valdo dvi apšvietimo grandines – pavyzdžiui, dvi šviestuvo lempų grupes arba šviestuvą ir ventiliatorių.

    Pagrindinė mintis:
    Dvi grandinės iš vienos montavimo dėžutės – nereikia dviejų atskirų jungiklių. 10 AX srovė, beveržliai gnybtai ir standartinis 73×73 mm mechanizmas leidžia sumontuoti greitai, o Sedna Design serijoje lengva sukomplektuoti vieno stiliaus jungiklius, lizdus ir rėmelius visam objektui.
    Vardinė srovė
    10 AX, 250 V AC
    Grandinės
    2 (2 klavišai)
    Gnybtai
    Beveržliai
    Spalva
    Balta RAL 9003

    Veikimo principas

    Mechanizmas su tvirtinimo rėmu montuojamas į standartinę potinkinę dėžutę ir tvirtinamas ąselėmis arba varžtais.

    Fazė (L) jungiama į bendrą gnybtą, o dviejų grandinių laidai – į du išėjimo gnybtus. Kiekvienas klavišas uždaro ar atidaro savo grandinę nepriklausomai nuo kito.

    Rezultatas: tvarkingas, tvirtai sėdintis jungiklis, prie kurio uždedamas pasirinktas Sedna Design rėmelis.

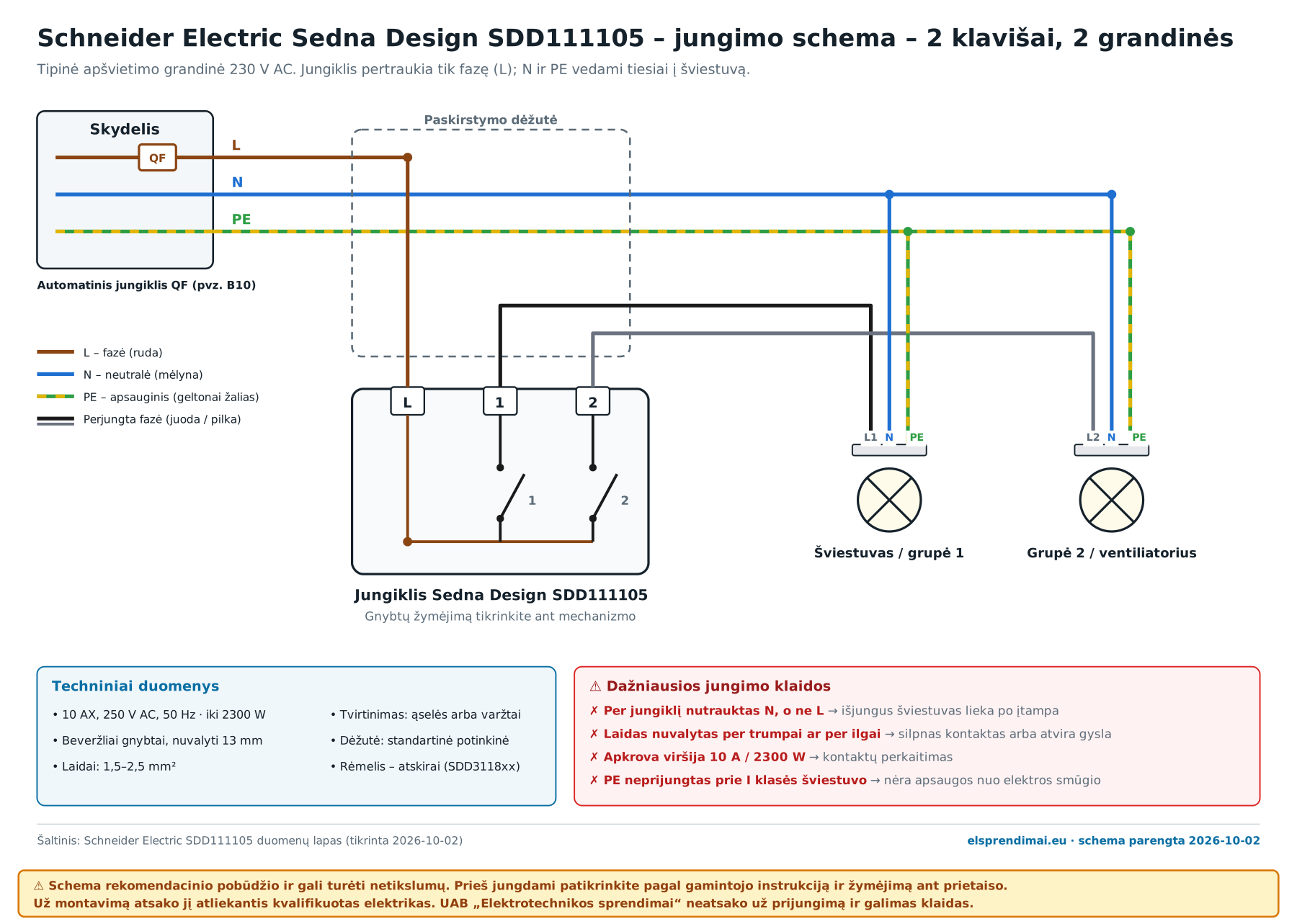

    Jungimo schema

    Schneider Electric Sedna Design SDD111105 jungimo schema

    ☝ Paspauskite schemą – atsidarys padidinta versija.

    ⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų.
    Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso. Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.
    ☝ Elsprendimai.eu rekomenduoja: prie SDD111105 rinkitės rėmelį SDD311801. Jei šalia bus kištukinis lizdas (pvz. SDD111021), rinkitės dviejų vietų rėmelį SDD311802.
    Kuo naudingas SDD111105?
    Kai šviestuvas turi dvi lempų grupes arba vonios kambaryje reikia atskirai valdyti šviesą ir ventiliatorių, vienas dviejų klavišų jungiklis užima vieną vietą rėmelyje ir taupo montavimo dėžutę.

    Techninės specifikacijos

    Prekės tipas Potinkinis jungiklis – mechanizmas su klavišu ir tvirtinimo rėmu
    Gamintojas / serija Schneider Electric, Sedna Design & Elements
    Kodas SDD111105
    Klavišai / grandinės 2 / 2
    Vardinė srovė ir įtampa 10 AX, 250 V AC, 50 Hz
    Maksimali galia 2300 W
    Gnybtai Beveržliai, laido nuvalymo ilgis 13 mm
    Laido skerspjūvis 1,5–2,5 mm²
    Tvirtinimas Ąselės arba varžtai
    Matmenys (A×P×G) 73 × 73 × 37 mm, išsikišimas 24 mm
    Spalva / paviršius Balta RAL 9003, blizgi
    Medžiaga Termoplastas ABS, stabilizuotas UV
    Apsaugos laipsnis IP20
    Standartas IEC 60669-1, CE
    Svoris 64 g
    Rėmelis Neįeina – Sedna Design rėmeliai SDD311801–SDD311804

    Pagrindinės funkcijos

    • Dviejų grandinių valdymas – du nepriklausomi klavišai vienoje vietoje
    • 10 AX – tinka ir LED, ir induktyvinei apkrovai iki 2300 W
    • Beveržliai gnybtai – laidai įstatomi be atsuktuvo, kontaktas nesilpsta
    • Tvirtinimas ąselėmis arba varžtais – tinka ir senoms, ir naujoms dėžutėms
    • Modulinis dizainas – derinamas su visais Sedna Design rėmeliais

    Kur naudojamas?

    • Svetainės su dviejų grupių sietynais
    • Vonios kambariai – šviesa ir ventiliatorius (jungiklis montuojamas už 2 zonos ribų)
    • Virtuvės – bendras ir darbo zonos apšvietimas
    • Koridoriai su dviem apšvietimo linijomis
    • Biurai – bendras ir papildomas apšvietimas
    • Laiptinės ir holai

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Beveržliai gnybtai ir standartinis tvirtinimas sutrumpina montavimą – ypač kai objekte dešimtys taškų.
    Butų renovacijai.
    Vienas serijos stilius visiems jungikliams, lizdams ir rėmeliams – lengva sukomplektuoti užsakymą.
    Pirkėjui namams.
    Paprastas, švarios formos baltas jungiklis, kuris dera prie daugumos interjerų.

    Praktinis panaudojimas

    Jeigu sietynas turi dvi lempų grupes, prie šviestuvo atveskite keturių gyslų kabelį (dvi perjungtos fazės, N ir PE) – vienas klavišas įjungs dalį lempų, kitas – likusias. Jungiklį uždarykite SDD311801 rėmeliu arba įkomponuokite į kelių vietų rėmelį.

    Pliusai

    • 10 AX vardinė srovė – atsarga LED ir induktyvinei apkrovai
    • Beveržliai gnybtai – greitas ir patikimas sujungimas
    • Tvirtinimas ąselėmis arba varžtais
    • Standartas IEC 60669-1, CE ženklinimas
    • Ta pati forma kremine ir antracito spalva (SDD112105 / SDD114105)

    Minusai / ribojimai

    • Rėmelis neįeina – perkamas atskirai (SDD3118xx)
    • IP20 – tik sausoms patalpoms; drėgnoms vietoms rinkitės sandaraus korpuso modelius
    • Neperjungia iš dviejų vietų – tam reikalingi perjungikliai, pvz. SDD111108

    Saugos ir montavimo pastabos

    • Prieš montuodami atjunkite maitinimą ir įsitikinkite, kad įtampos nėra
    • Jungiklis turi pertraukti fazinį (L), o ne neutralųjį (N) laidą
    • Laidus nuvalykite 13 mm ir įstatykite iki galo
    • Neviršykite 10 A ir 2300 W apkrovos
    • Montavimą turi atlikti kvalifikuotas elektrikas

    Greitas pasirinkimo gidas

    10 AX / 250 V
    2 klavišai
    IP20
    RAL 9003
    Tinka, kai reikia:
    • valdyti dvi grandines iš vienos vietos
    • sutaupyti vietą rėmelyje
    • baltos spalvos jungiklio Sedna Design serijoje
    Patikrinkite prieš naudojimą:
    • ar apkrova neviršija 10 A / 2300 W
    • ar parinktas reikiamo dydžio rėmelis
    • ar patalpa sausa (IP20)
    Svarbus priminimas: Jungiklis neapsaugo grandinės nuo perkrovos – tam reikalingas automatinis jungiklis skydelyje.

    DUK

    Ar rėmelis įeina į komplektą?
    Ne, rėmelis perkamas atskirai – tinka Sedna Design SDD311801–SDD311804.
    Ką reiškia 10 AX?
    10 A vardinė srovė, išbandyta ir su induktyvine bei talpine apkrova, pvz. LED maitinimo šaltiniais.
    Kokio skerspjūvio laidus galima jungti?
    Gamintojas nurodo 1,5–2,5 mm²; laidas nuvalomas 13 mm.
    Ar tinka vonios kambariui?
    Tik už drėgnų zonų ribų – apsaugos laipsnis IP20.
    Ar yra kitų spalvų?
    Taip – kreminis ir antracito: SDD112105 / SDD114105.

    Jungiklis | 2 klavišų | 10A | potinkinis | IP20 | baltas | Sedna Design | Schneider Electric | SDD111105

    Baltas potinkinis dviejų klavišų jungiklis Schneider Electric Sedna Design SDD111105: 10 AX, 250 V, beveržliai gnybtai, IP20. Derinamas su Sedna Design rėmeliais.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
  • Alternatyvios prekės

    Rėmelis | 3 vietų | kreminis | Sedna Design | Schneider Electric | SDD312803
    Kodas: SDD312803

    Sedna Tvirtų, plonos konstrukcijos gaminių serija, pasižyminti gyvybingomis spalvomis ir praktinėmis funkcijomis. Atnešantys namams komfortą, apšvietimą ir šildymo valdymą į Jūsų namus, „Sedna“ jungikliai ir elektros lizdai pasižymi plačiu praktinių, novatoriškų ir lengvai montuojamų sprendimų asortimentu, siūlančiu didesnį jungiamumą ir maksimalų saugumą namuose. Kompaktiškas šios serijos dizainas tiks įvairiuose interjeruose, kur reikalingas greitas ir paprastas šviesos ir elektros valdymo sprendimas.

    Kaina 3.30 € su PVM
    ( 2.73 € be PVM )

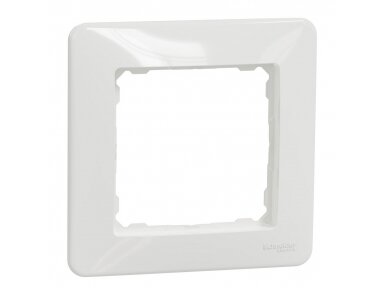

    Rėmelis | 1 vietos | baltas | Sedna Design | Schneider Electric | SDD311801
