Flanšas apvaliam ortakiui | D100 | Ø135 mm | atvamzdis 55 mm | plastikinis | baltas | Elsp Group 10FL
Kodas: 01005Kaina 2.90 € su PVM( 2.40 € be PVM )Apvalus plastikinis flanšas D100 ortakiui pritvirtinti prie sienos, lubų ar įrenginio korpuso. Žiedas Ø135 mm, atvamzdis 55 mm, 4 tvirtinimo angos ant Ø125 mm apskritimo.
-
Flanšas apvaliam ortakiui | D100 | Ø135 mm | atvamzdis 55 mm | plastikinis | baltas | Elsp Group 10FL

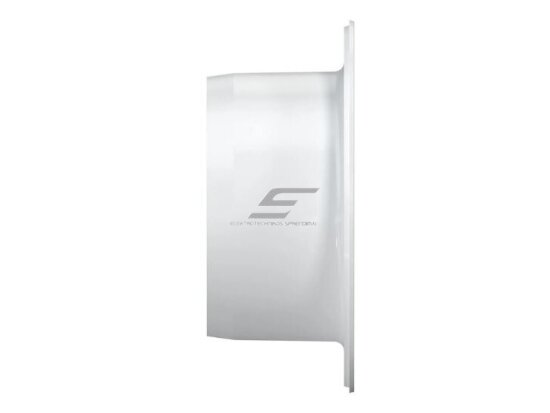

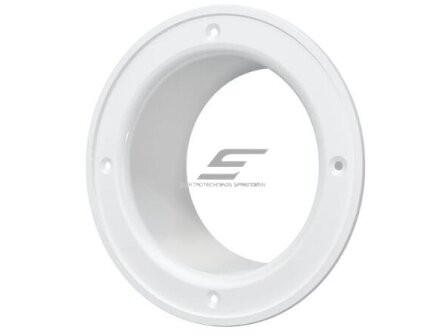

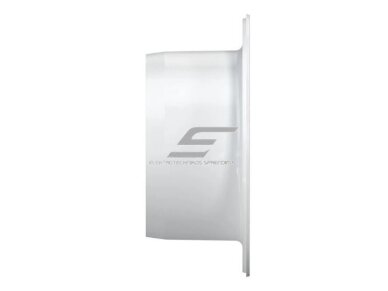

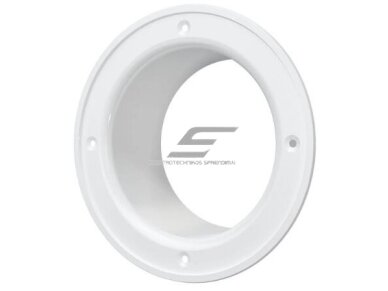

Plastikinis apvalus flanšas su 55 mm atvamzdžiu skirtas D100 apvaliam ortakiui pritvirtinti prie plokščio paviršiaus – sienos, lubų, spintos, dėžės ar įrenginio korpuso. Ø135 mm žiedas prisukamas 4 varžtais, o prie atvamzdžio jungiamas tokio paties skersmens ortakis.
Pagrindinė mintis:
Kai ortakis turi prasidėti ar baigtis ant plokščio paviršiaus, laisvai įkištas vamzdis nesilaiko ir praleidžia orą. Flanšas sukuria standų, sandarinamą tvirtinimo tašką: ortakis neišslysta, vibracija jo neatjungia, o sujungimą galima išardyti aptarnavimui.Ortakio skersmuo
D100Flanšo žiedas
Ø135 mmAtvamzdžio ilgis
55 mmTvirtinimas
4 angos ant Ø125 mmVeikimo principas
Paviršiuje išpjaunama atvamzdžiui atitinkanti anga, flanšas įstatomas ir prisukamas per 4 žiede esančias angas, išdėstytas ant Ø125 mm apskritimo.
Prie 55 mm atvamzdžio jungiamas D100 ortakis: standus plastikinis – per tos pačios sistemos movą, lankstus – užmaunant ant atvamzdžio ir suveržiant apkaba.
Sujungimas sandarinamas ortakių sandarinimo juosta arba hermetiku. Rezultatas – fiksuota, išardoma ir sandari jungtis, kuri laiko ortakio galą savo vietoje.
Kuo naudingas 10FL?
Vienas elementas pakeičia improvizuotus kronšteinus ir montavimo putas: ortakis įstatomas tiksliai, o jungtį vėliau galima atsukti, išvalyti ar pakeisti ventiliatorių.Techninės specifikacijos
Prekės tipas Apvalus flanšas apvaliam ortakiui Gamintojas / kodas Elsp Group / 10FL Vardinis ortakio skersmuo d D100 Flanšo žiedo skersmuo D Ø135 mm Tvirtinimo angų išdėstymas X 4 angos ant Ø125 mm apskritimo Atvamzdžio ilgis C 55 mm Medžiaga Plastikas Spalva Balta Tvirtinimas 4 savisriegiai varžtai Matmenų brėžinys:
Pagrindinės funkcijos
- Fiksuotas ortakio galas – ortakis neišslysta ir nekabo ant jungties.
- Išardoma jungtis – ortakį galima atjungti valymui ar ventiliatoriaus keitimui.
- Sandarinimo paviršius – plokščias žiedas leidžia priklijuoti sandarinimo juostą ar užtepti hermetiką.
- Paprastas montavimas – pakanka suktuvo ir 4 savisriegių varžtų.
- Atsparumas drėgmei – plastikas nerūdija vonios, skalbyklos ar rūsio sąlygomis.
Kur naudojamas?
- Vonios ir WC ištraukiamasis vėdinimas
- Kanalinių ventiliatorių ir mini rekuperatorių prijungimas prie D100 ortakio
- Ortakio išvedimas per sieną ar perdangą į lauko groteles
- Virtuvės gartraukio ortakis (ne dūmtraukis)
- Baldų, spintų ir techninių nišų vėdinimas
- Garažai, dirbtuvės, sandėliukai
- Ortakio prijungimas prie paskirstymo dėžės ar difuzoriaus
Naudojimas pagal poreikį
Namų meistrui.
Greitai ir tvarkingai prijungia vonios ventiliatoriaus ortakį be improvizuotų tvirtinimų.Vėdinimo montuotojui.
Standartinis D100 mazgas, kurį galima sukomplektuoti su movomis, alkūnėmis ir laikikliais iš tos pačios sistemos.Elektrikui ir spintų gamintojui.
Leidžia prijungti ortakį prie elektros ar techninės spintos sienelės, kai reikia ištraukti šilumą.Praktinis panaudojimas
Jeigu vonios kanalinį ventiliatorių reikia sujungti su D100 ortakiu, einančiu per perdangą, tada flanšas prisukamas prie lubų angos, ortakis prijungiamas prie atvamzdžio, o jungtis apvyniojama sandarinimo juosta – ortakis laikosi patikimai ir neišsitraukia dėl vibracijos.Pliusai
- Tikslus atitikimas D100 ortakių sistemai
- 4 tvirtinimo taškai stabiliai fiksacijai
- Lengvas, nerūdijantis plastikas
- Išardomas sujungimas aptarnavimui
- Kompaktiškas – užima mažai vietos aplink ortakį
Minusai / ribojimai
- Netinka dūmtraukiams, karštoms dujoms ir priešgaisrinėms sistemoms
- Sandarinimo tarpinė nedeklaruojama – sandarumui reikia juostos ar hermetiko
- UV atsparumas nedeklaruojamas – lauke montuokite po stogeliu ar už grotelių
- Jei reikia uždengti netolygų angos kraštą, rinkitės kvadratinį ar stačiakampį flanšą
Saugos ir montavimo pastabos
- Prieš gręždami sieną ar lubas patikrinkite, ar ten nėra paslėptų elektros kabelių ir vamzdynų.
- Ventiliatorių ar kitą elektros įrenginį prie ortakio junkite tik atjungę maitinimą.
- Varžtų neperveržkite – plastikas gali įtrūkti; varžtus ir kaiščius rinkitės pagal pagrindą (medis, GKP, betonas).
- Nenaudokite dūmtraukiams, dujinių prietaisų išmetimui ir karštų dujų ortakiams.
- Ilgą ortakį pakabinkite laikikliais – flanšas neskirtas laikyti viso ortakio svorio.
Greitas pasirinkimo gidas
D100Žiedas Ø135 mmAtvamzdis 55 mm4 tvirtinimo angosPlastikas | baltaTinka, kai reikia:- pritvirtinti D100 ortakio galą prie plokščio paviršiaus
- išardomos jungties aptarnavimui
- kompaktiško sprendimo be plataus apvado
Patikrinkite prieš naudojimą:- ar jungiamo ortakio ar movos vardinis skersmuo – D100
- ar paviršiuje telpa Ø135 mm žiedas
- ar turite varžtus ir kaiščius pagal pagrindą
Svarbus priminimas: flanšas nepakeičia ortakio laikiklių ir sandarinimo – ilgas ortakis tvirtinamas laikikliais, o jungtis sandarinama juosta ar hermetiku.DUK
Koks ortakis tinka?
D100 vardinio skersmens apvalūs ortakiai ir tos pačios sistemos jungtys.Kuo flanšas tvirtinamas?
4 savisriegiais varžtais per žiede esančias angas.Ar galima prijungti lankstų aliuminio ortakį?
Taip – lankstus ortakis užmaunamas ant 55 mm atvamzdžio ir suveržiamas apkaba.Ar jungtis sandari be papildomų priemonių?
Sandarumui jungtį rekomenduojame apvynioti ortakių sandarinimo juosta arba užtepti hermetiku.Ar tinka lauke?
Tinka po stogeliu ar už grotelių; tiesioginėje saulėje UV atsparumas nedeklaruojamas.Kuo skiriasi nuo kvadratinio flanšo?
Apvalus žiedas kompaktiškesnis, o kvadratinė ar stačiakampė plokštė papildomai uždengia angos kraštą.Flanšas apvaliam ortakiui | D100 | Ø135 mm | atvamzdis 55 mm | plastikinis | baltas | Elsp Group 10FL
Elsp Group 10FL – plastikinis apvalus flanšas D100 ortakiui su Ø135 mm žiedu ir 55 mm atvamzdžiu, skirtas tvirtam ir išardomam ortakio prijungimui prie sienos, lubų ar įrenginio buitinėse ir komercinėse vėdinimo sistemose.
Publikuota: 2026-11-06 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-11-06
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

IP apsaugos klasė nurodo įrenginio atsparumą aplinkos veiksniams.

Pirmasis skaičius nurodo apsaugą nuo dulkių ir kietųjų kūnų.
Antrasis skaičius nurodo apsaugą nuo drėgmės
Pirmojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus didesniems nei 50 mm kietiesiems kūnams;
- 2 — Atsparus didesniems nei 12,5 mm kietiesiems kūnams;
- 3 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 4 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 5 — Atsparus dulkėms;
- 6 — Visiškai atsparus dulkėms.
Antrojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus vandens lašams krentantiems vertikaliai;
- 2 — Atsparus vandens lašams krentantiems 15º kampu;
- 3 — Atsparus lietui krentant 60º kampu;
- 4 — Atsparus vandens purslams;
- 5 — Atsparus vandens srautui;
- 6 — Atsparus dideliam vandens kiekiui;
- 7 — Atsparus trumpalaikiam panardinimui į vandenį iki 1 m gylyje;
- 8 — Atsparus ilgalaikiam panardinimui į vandenį iki 3 m gylyje.
