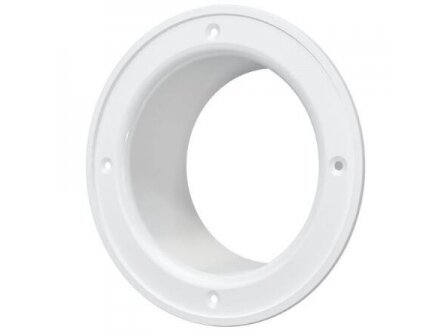

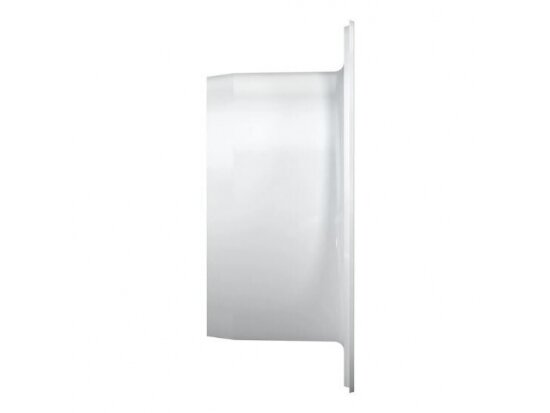

  • Flanšas apvaliam ortakiui | D125 | Ø160 mm | atvamzdis 55 mm | plastikinis | baltas | Elsp Group 12,5FL

    Kodas: 01210

    Apvalus plastikinis flanšas D125 ortakiui pritvirtinti prie sienos, lubų ar įrenginio korpuso. Žiedas Ø160 mm, atvamzdis 55 mm, 4 tvirtinimo angos ant Ø140 mm apskritimo.

  • Flanšas apvaliam ortakiui | D125 | Ø160 mm | atvamzdis 55 mm | plastikinis | baltas | Elsp Group 12,5FL

    Plastikinis apvalus flanšas su 55 mm atvamzdžiu skirtas D125 apvaliam ortakiui pritvirtinti prie plokščio paviršiaus – sienos, lubų, spintos, dėžės ar įrenginio korpuso. Ø160 mm žiedas prisukamas 4 varžtais, o prie atvamzdžio jungiamas tokio paties skersmens ortakis.

    Pagrindinė mintis:
    Kai ortakis turi prasidėti ar baigtis ant plokščio paviršiaus, laisvai įkištas vamzdis nesilaiko ir praleidžia orą. Flanšas sukuria standų, sandarinamą tvirtinimo tašką: ortakis neišslysta, vibracija jo neatjungia, o sujungimą galima išardyti aptarnavimui.
    Ortakio skersmuo
    D125
    Flanšo žiedas
    Ø160 mm
    Atvamzdžio ilgis
    55 mm
    Tvirtinimas
    4 angos ant Ø140 mm

    Veikimo principas

    Paviršiuje išpjaunama atvamzdžiui atitinkanti anga, flanšas įstatomas ir prisukamas per 4 žiede esančias angas, išdėstytas ant Ø140 mm apskritimo.

    Prie 55 mm atvamzdžio jungiamas D125 ortakis: standus plastikinis – per tos pačios sistemos movą, lankstus – užmaunant ant atvamzdžio ir suveržiant apkaba.

    Sujungimas sandarinamas ortakių sandarinimo juosta arba hermetiku. Rezultatas – fiksuota, išardoma ir sandari jungtis, kuri laiko ortakio galą savo vietoje.

    Kuo naudingas 12,5FL?
    Vienas elementas pakeičia improvizuotus kronšteinus ir montavimo putas: ortakis įstatomas tiksliai, o jungtį vėliau galima atsukti, išvalyti ar pakeisti ventiliatorių.

    Techninės specifikacijos

    Prekės tipas Apvalus flanšas apvaliam ortakiui
    Gamintojas / kodas Elsp Group / 12,5FL
    Vardinis ortakio skersmuo d D125
    Flanšo žiedo skersmuo D Ø160 mm
    Tvirtinimo angų išdėstymas X 4 angos ant Ø140 mm apskritimo
    Atvamzdžio ilgis C 55 mm
    Medžiaga Plastikas
    Spalva Balta
    Tvirtinimas 4 savisriegiai varžtai

    Matmenų brėžinys:

    Flanšas apvaliam ortakiui | D125 | Ø160 mm | atvamzdis 55 mm | plastikinis | baltas | Elsp Group 12,5FL

    Pagrindinės funkcijos

    • Fiksuotas ortakio galas – ortakis neišslysta ir nekabo ant jungties.
    • Išardoma jungtis – ortakį galima atjungti valymui ar ventiliatoriaus keitimui.
    • Sandarinimo paviršius – plokščias žiedas leidžia priklijuoti sandarinimo juostą ar užtepti hermetiką.
    • Paprastas montavimas – pakanka suktuvo ir 4 savisriegių varžtų.
    • Atsparumas drėgmei – plastikas nerūdija vonios, skalbyklos ar rūsio sąlygomis.

    Kur naudojamas?

    • Vonios ir WC ištraukiamasis vėdinimas
    • Kanalinių ventiliatorių ir mini rekuperatorių prijungimas prie D125 ortakio
    • Ortakio išvedimas per sieną ar perdangą į lauko groteles
    • Virtuvės gartraukio ortakis (ne dūmtraukis)
    • Baldų, spintų ir techninių nišų vėdinimas
    • Garažai, dirbtuvės, sandėliukai
    • Ortakio prijungimas prie paskirstymo dėžės ar difuzoriaus

    Naudojimas pagal poreikį

    Namų meistrui.
    Greitai ir tvarkingai prijungia vonios ventiliatoriaus ortakį be improvizuotų tvirtinimų.
    Vėdinimo montuotojui.
    Standartinis D125 mazgas, kurį galima sukomplektuoti su movomis, alkūnėmis ir laikikliais iš tos pačios sistemos.
    Elektrikui ir spintų gamintojui.
    Leidžia prijungti ortakį prie elektros ar techninės spintos sienelės, kai reikia ištraukti šilumą.

    Praktinis panaudojimas

    Jeigu vonios kanalinį ventiliatorių reikia sujungti su D125 ortakiu, einančiu per perdangą, tada flanšas prisukamas prie lubų angos, ortakis prijungiamas prie atvamzdžio, o jungtis apvyniojama sandarinimo juosta – ortakis laikosi patikimai ir neišsitraukia dėl vibracijos.

    Pliusai

    • Tikslus atitikimas D125 ortakių sistemai
    • 4 tvirtinimo taškai stabiliai fiksacijai
    • Lengvas, nerūdijantis plastikas
    • Išardomas sujungimas aptarnavimui
    • Kompaktiškas – užima mažai vietos aplink ortakį

    Minusai / ribojimai

    • Netinka dūmtraukiams, karštoms dujoms ir priešgaisrinėms sistemoms
    • Sandarinimo tarpinė nedeklaruojama – sandarumui reikia juostos ar hermetiko
    • UV atsparumas nedeklaruojamas – lauke montuokite po stogeliu ar už grotelių
    • Jei reikia uždengti netolygų angos kraštą, rinkitės kvadratinį ar stačiakampį flanšą

    Saugos ir montavimo pastabos

    • Prieš gręždami sieną ar lubas patikrinkite, ar ten nėra paslėptų elektros kabelių ir vamzdynų.
    • Ventiliatorių ar kitą elektros įrenginį prie ortakio junkite tik atjungę maitinimą.
    • Varžtų neperveržkite – plastikas gali įtrūkti; varžtus ir kaiščius rinkitės pagal pagrindą (medis, GKP, betonas).
    • Nenaudokite dūmtraukiams, dujinių prietaisų išmetimui ir karštų dujų ortakiams.
    • Ilgą ortakį pakabinkite laikikliais – flanšas neskirtas laikyti viso ortakio svorio.

    Greitas pasirinkimo gidas

    D125
    Žiedas Ø160 mm
    Atvamzdis 55 mm
    4 tvirtinimo angos
    Plastikas | balta
    Tinka, kai reikia:
    • pritvirtinti D125 ortakio galą prie plokščio paviršiaus
    • išardomos jungties aptarnavimui
    • kompaktiško sprendimo be plataus apvado
    Patikrinkite prieš naudojimą:
    • ar jungiamo ortakio ar movos vardinis skersmuo – D125
    • ar paviršiuje telpa Ø160 mm žiedas
    • ar turite varžtus ir kaiščius pagal pagrindą
    Svarbus priminimas: flanšas nepakeičia ortakio laikiklių ir sandarinimo – ilgas ortakis tvirtinamas laikikliais, o jungtis sandarinama juosta ar hermetiku.

    DUK

    Koks ortakis tinka?
    D125 vardinio skersmens apvalūs ortakiai ir tos pačios sistemos jungtys.
    Kuo flanšas tvirtinamas?
    4 savisriegiais varžtais per žiede esančias angas.
    Ar galima prijungti lankstų aliuminio ortakį?
    Taip – lankstus ortakis užmaunamas ant 55 mm atvamzdžio ir suveržiamas apkaba.
    Ar jungtis sandari be papildomų priemonių?
    Sandarumui jungtį rekomenduojame apvynioti ortakių sandarinimo juosta arba užtepti hermetiku.
    Ar tinka lauke?
    Tinka po stogeliu ar už grotelių; tiesioginėje saulėje UV atsparumas nedeklaruojamas.
    Kuo skiriasi nuo kvadratinio flanšo?
    Apvalus žiedas kompaktiškesnis, o kvadratinė ar stačiakampė plokštė papildomai uždengia angos kraštą.

    Flanšas apvaliam ortakiui | D125 | Ø160 mm | atvamzdis 55 mm | plastikinis | baltas | Elsp Group 12,5FL

    Elsp Group 12,5FL – plastikinis apvalus flanšas D125 ortakiui su Ø160 mm žiedu ir 55 mm atvamzdžiu, skirtas tvirtam ir išardomam ortakio prijungimui prie sienos, lubų ar įrenginio buitinėse ir komercinėse vėdinimo sistemose.
