  • Nauja prekė   Varinis instaliacinis kabelis NYM-J | 4×6 mm² | 300/500 V | baltas | 1 m | Lietkabelis KH05VV-U 4G6

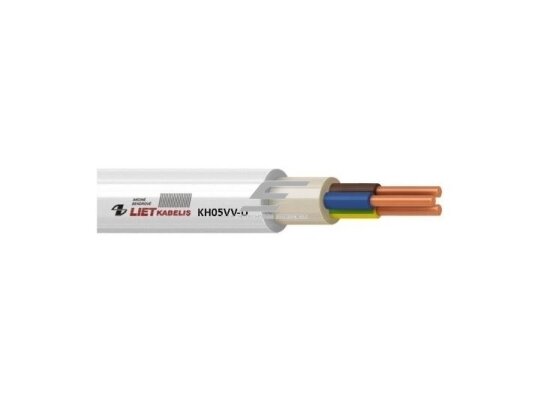

    Varinis instaliacinis kabelis NYM-J | 4×6 mm² | 300/500 V | baltas | 1 m | Lietkabelis KH05VV-U 4G6

    Kodas: 92046001
    Pasiteirauti apie prekę
    Kaina 4.26 € su PVM
    ( 3.52 € be PVM )

    NYM-J 4×6 mm² (KH05VV-U 4G6) – AB „Lietkabelis“ varinis instaliacinis kabelis su vientisomis 1 klasės gyslomis, PVC izoliacija ir baltu PVC apvalkalu, 300/500 V. Skirtas fiksuotai instaliacijai pastatų viduje: sienose, po tinku, vamzdžiuose ir kabelių kanaluose. Parduodamas metrais.

    4 gyslos (L1, L2, L3, PE) trifaziams 400 V vartotojams be neutralės – varikliams, siurbliams, kompresoriams. Jei bus vienfazių vartotojų, rinkitės 5 gyslų kabelį.

  • Prekės aprašymas

    Varinis instaliacinis kabelis NYM-J | 4×6 mm² | 300/500 V | baltas | 1 m | Lietkabelis KH05VV-U 4G6

    NYM-J 4×6 mm² – baltas varinis kabelis su 4 vientisomis gyslomis (L1, L2, L3, PE – be neutralės N) fiksuotai elektros instaliacijai pastatų viduje. Gamintojas – AB „Lietkabelis“, žymėjimas KH05VV-U 4G6, vardinė įtampa 300/500 V.

    Pagrindinė mintis:
    Keturių gyslų kabelis skirtas trifaziams vartotojams, kuriems neutralės nereikia: trys fazės ir apsauginis PE. Jei iš tos pačios linijos maitinsite ir vienfazius prietaisus, rinkitės 5 gyslų NYM-J.
    Gyslų skaičius
    4 (L1, L2, L3, PE)
    Skerspjūvis
    6 mm²
    Dažna apsauga
    32 A automatinis jungiklis
    Montavimo vieta
    Patalpų viduje

    Veikimo principas

    Kabelis tiesiamas fiksuotai: sienose, po tinku, vamzdžiuose ar kabelių kanaluose nuo skydo iki vartotojo. Gyslos prijungiamos pagal spalvas: L1, L2, L3, PE – be neutralės N.

    Vientisos 6 mm² varinės gyslos perduoda srovę, o PVC izoliacija ir baltas apvalkalas apsaugo jas mechaniškai ir elektriškai. Ilgalaikė gyslos temperatūra – iki +70 °C, todėl leistiną srovę lemia tai, kaip kabelis atiduoda šilumą.

    Teisingai parinkus apsaugą (32 A) ir ilgį (iki ≈ 60 m prie 32 A), linija ilgai dirba neperkaisdama, o įtampos kritimas neviršija 3 %.

    Kuo naudingas NYM-J 4×6 mm²?
    Tai paprastas ir patikimas sprendimas linijai, kurioje tinka trifazė 400 V be neutralės: vientisos gyslos patogiai montuojamos gnybtuose, baltas apvalkalas tvarkingai atrodo ant paviršiaus, o kabelį perkate tiksliai tiek metrų, kiek reikia.

    Techniniai parametrai

    Prekės tipas Varinis instaliacinis kabelis NYM-J
    Gamintojas AB „Lietkabelis“ – KH05VV-U 4G6
    Gyslų skaičius 4 (L1, L2, L3, PE – be neutralės N)
    Vienos gyslos skerspjūvis 6 mm²
    Laidininkas Vientisas (1 klasės) atkaitinto vario
    Izoliacija / apvalkalas PVC / baltas PVC
    Vardinė įtampa 300/500 V
    Gyslos temperatūra Iki +70 °C ilgalaikiam darbui, iki +160 °C trumpojo jungimo metu
    Aplinkos temperatūra Eksploatuojant −30…+70 °C, montuojant −5…+40 °C
    Mažiausias lenkimo spindulys ≥ 5 kabelio skersmenys
    Kabelio skersmuo (gamintojo duomenys) 13,14 mm
    Leistina srovė (orientacinė) apie 34–41 A pagal IEC 60364-5-52 (3 apkrautos gyslos, +30 °C, montavimo būdai B2–C)
    Dažna apsauga 32 A automatinis jungiklis – iki ~22,2 kW (trifazė 400 V be neutralės, cos φ = 1)
    Linijos ilgis (ΔU ≤ 3 %) iki ≈ 60 m esant 32 A apkrovai
    Montavimas Patalpų viduje: sienose, po tinku, vamzdžiuose, kabelių kanaluose, ant paviršiaus
    Pardavimo vienetas 1 metras
    ⚠ Patikrinkite: vertės orientacinės. Kabeliai pluošte, šilumos izoliacijoje ar aukštesnėje temperatūroje turi mažesnę leistiną srovę. Apsauga parenkama pagal taisyklę IB ≤ In ≤ Iz, galutinį sprendimą priima elektros projektas.

    Pagrindinės funkcijos

    • Elektros energijos perdavimas – trifazė 400 V be neutralės iki ~22,2 kW su 32 A apsauga.
    • Vientisos 1 klasės gyslos – patikimas kontaktas varžtiniuose ir spaudžiamuosiuose gnybtuose.
    • Spalvomis pažymėtos gyslos – L1, L2, L3, PE – be neutralės N, greitesnis ir saugesnis prijungimas.
    • PVC izoliacija ir apvalkalas – dviguba apsauga montuojant patalpose.
    • Pardavimas metrais – mažiau atliekų ir tikslesnė sąmata.

    Kuo skiriasi nuo panašių kabelių?

    • NYM-J 4×4 mm² – mažesnis skerspjūvis – apie 27–32 A, tinka lengvesnei apkrovai ar trumpesnei linijai.
    • NYM-J 4×10 mm² – didesnis skerspjūvis – apie 46–57 A, ilgesnėms linijoms ar didesnei apkrovai.
    • CYKY-L kabelis – juodas, skirtas ir lauke bei žemėje su apsauga; NYM-J – tik patalpų vidui.

    Kur naudojamas?

    • Trifaziams varikliams – staklėms, ventiliatoriams.
    • Siurbliams ir kompresoriams – be neutralės.
    • Trifaziams šildytuvams – sujungtiems trikampiu.
    • Techninėse patalpose – kai kabelis tiesiamas viduje.

    Naudojimas pagal poreikį

    Dirbtuvių savininkui.
    Trifazio variklio, siurblio ar kompresoriaus maitinimas be neutralės.
    Automatikos montuotojui.
    Galios linijos nuo skydo iki trifazių pavarų patalpų viduje.
    Techninės priežiūros tarnybai.
    Esamų trifazių vartotojų linijų keitimas tuo pačiu kabelio tipu.

    Praktinis pavyzdys

    Pavyzdžiui, dirbtuvėse reikia prijungti trifazį kompresoriaus variklį, kuriam neutralės nereikia. NYM-J 4×6 mm² su 32 A apsauga tinka, jei variklio srovė ir paleidimo sąlygos atitinka apsaugą, o linija neilgesnė nei ≈ 60 m.

    Pliusai

    • Vientisos varinės gyslos – gerai laiko formą ir patikimai prisijungia prie gnybtų.
    • Baltas apvalkalas – tvarkingai atrodo montuojant ant paviršiaus.
    • „Lietkabelio“ gaminys – žinomas Lietuvos gamintojas, aiškūs techniniai duomenys.
    • Parduodamas metrais – mokate tik už reikalingą ilgį.

    Minusai / ribojimai

    • Netinka kloti tiesiai į žemę ir lauke be apsaugos – tam rinkitės CYKY-L.
    • Netinka kilnojamai įrangai – vientisa gysla nėra skirta nuolatiniam lankstymui.
    • PVC izoliacija – kur reikalaujama behalogeninių kabelių, rinkitės NHXMH-J.
    • Nėra neutralės N – vienfaziams vartotojams rinkitės 5 gyslų kabelį.

    Saugos ir montavimo pastabos

    • Prieš darbus atjunkite maitinimą, apsaugokite nuo įjungimo ir patikrinkite, ar nėra įtampos.
    • Sienoje kabelį tieskite vertikaliai ir horizontaliai – kad vėliau jo nepragręžtumėte.
    • Gyslas nuvalykite tinkamu įrankiu, neįpjaudami vario.
    • Prieš įjungiant naują liniją rekomenduojama išmatuoti izoliacijos varžą.
    • Montavimą atlieka kvalifikuotas elektrikas.
    • 4×6 nelaikomas viena 24 mm² gysla.
    • Kabelis renkamas ne vien pagal automatą – tikrinamas ir montavimo būdas bei linijos ilgis.
    ☝ Elsprendimai.eu rekomenduoja: NYM-J parinkimo gidas · CYKY-L kabeliai lauke ir žemėje

    Greitas pasirinkimo gidas

    NYM-J 4×6 mm² rinkitės trifaziam 400 V vartotojui be neutralės.

    4 × 6 mm²
    300/500 V
    32 A
    Patalpų viduje
    Tinka, kai reikia:
    • trifazio vartotojo be neutralės;
    • apsaugos 32 A automatiniu jungikliu;
    • linijos iki ≈ 60 m prie 32 A apkrovos.
    Patikrinkite prieš užsakymą:
    • ar apkrova ir automatas atitinka 4×6 mm² skerspjūvį;
    • ar linijos ilgis neviršija ≈ 60 m prie 32 A apkrovos;
    • ar kabelis bus montuojamas patalpų viduje;
    • ar užsakote ilgį su atsarga prijungimui.
    Svarbus priminimas: Žymėjimas 4×6 mm² savaime nenustato didžiausios srovės ar galios. Kabelį parinkite pagal apkrovą, montavimo būdą, linijos ilgį ir apsaugos aparatą.

    DUK – dažniausiai užduodami klausimai

    Kuo skiriasi NYM-J ir KH05VV-U?
    Tai tas pats kabelio tipas: NYM-J – bendras žymėjimas, KH05VV-U – „Lietkabelio“ gaminio žymėjimas.
    Ar 4×6 reiškia bendrą 24 mm² skerspjūvį?
    Ne. Tai 4 atskiros 6 mm² gyslos.
    Ar galima kloti lauke ar žemėje?
    Ne. NYM-J skirtas patalpų vidui; lauke ir žemėje rinkitės CYKY-L, žemėje – su mechanine apsauga ir signaline juosta.
    Ar parduodate metrais?
    Taip, pardavimo vienetas – 1 metras; objektiniams kiekiams pateikiame pasiūlymą.
    Kokį automatinį jungiklį rinktis?
    Dažniausiai 32 A; galutinai – pagal apkrovą, montavimo būdą ir linijos ilgį (IB ≤ In ≤ Iz).
    Ar galima montuoti po tinku?
    Taip, NYM-J skirtas montuoti sienose, po tinku, vamzdžiuose ir kabelių kanaluose patalpų viduje.

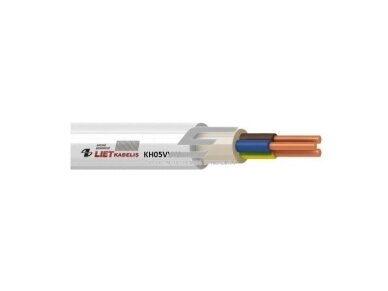

    Varinis instaliacinis kabelis NYM-J | 4×6 mm² | 300/500 V | baltas | 1 m | Lietkabelis KH05VV-U 4G6

    NYM-J 4×6 mm² (KH05VV-U 4G6) – baltas „Lietkabelio“ varinis kabelis su keturiomis vientisomis gyslomis (L1, L2, L3, PE) trifaziams vartotojams be neutralės. Parduodamas metrais.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
