Prekės aprašymas

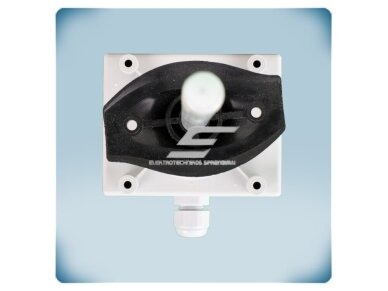

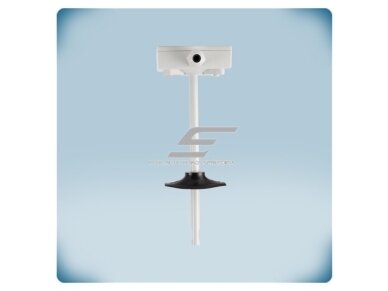

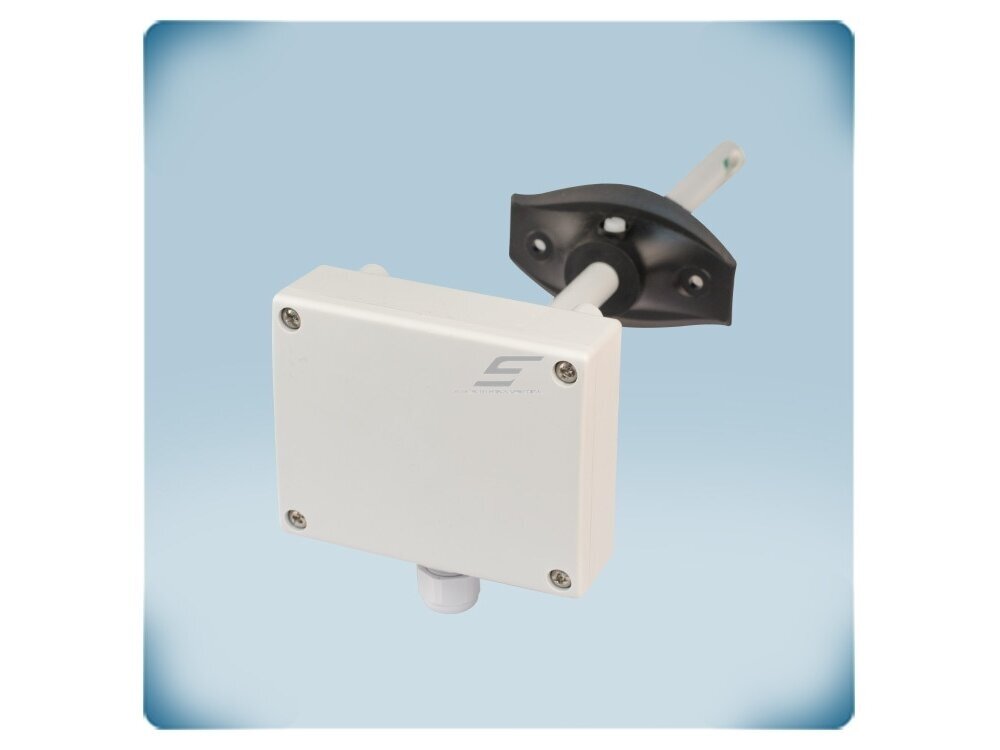

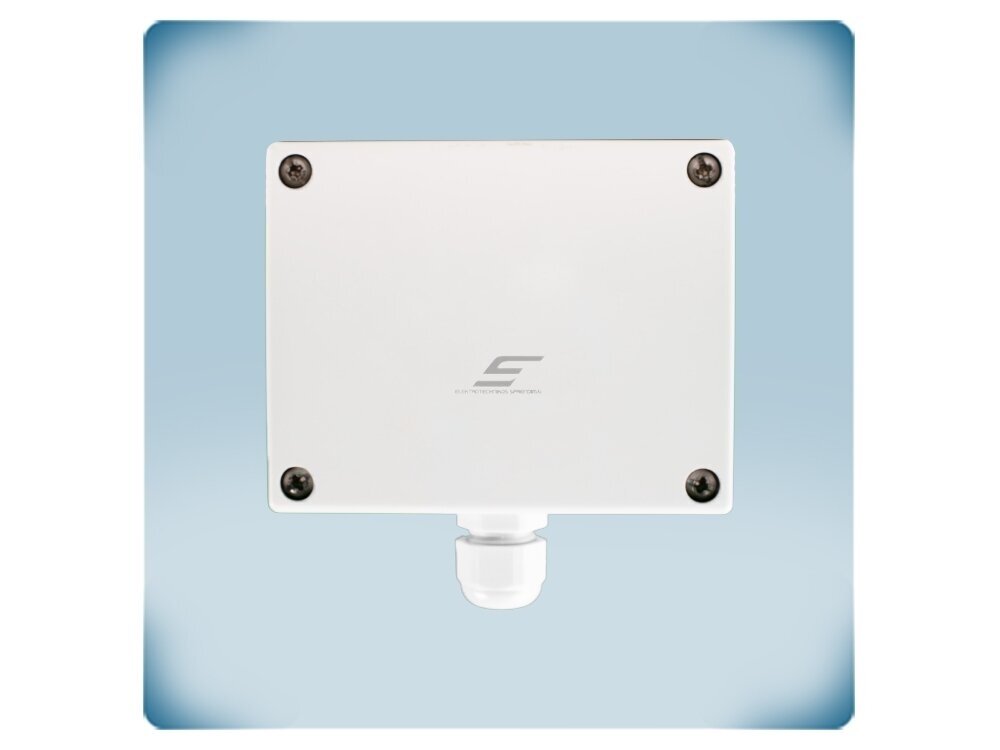

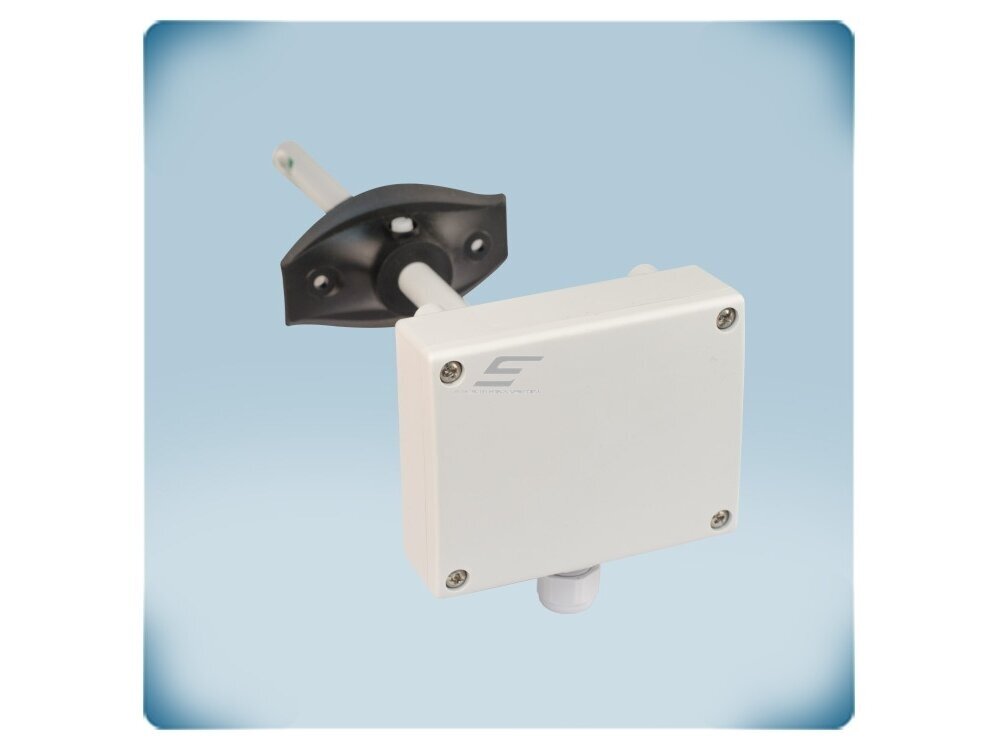

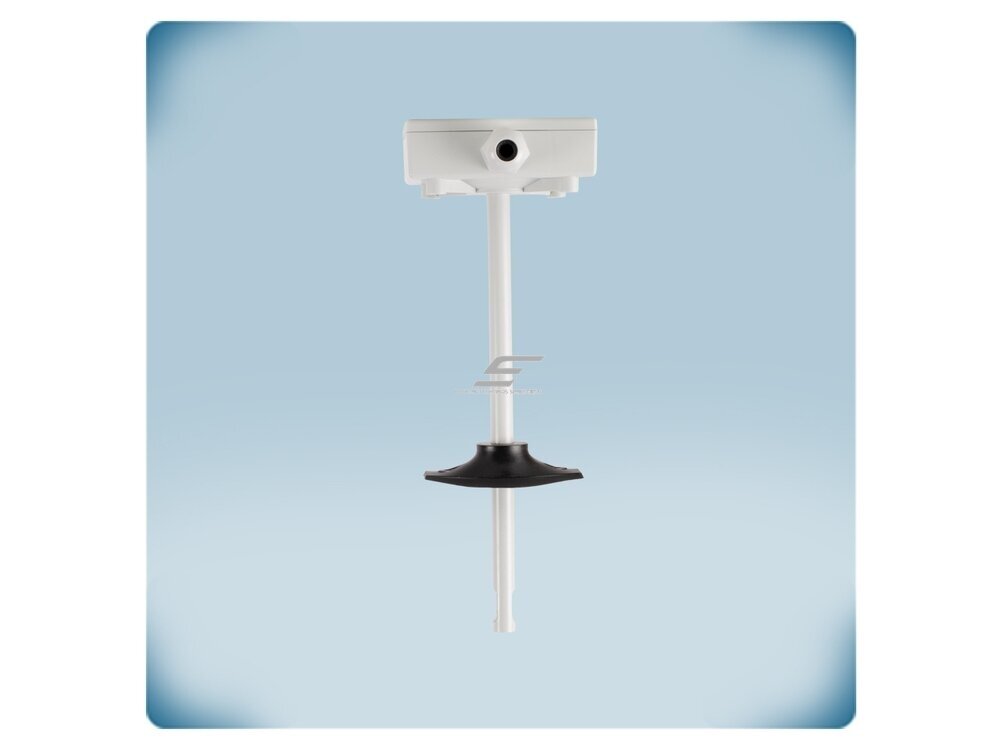

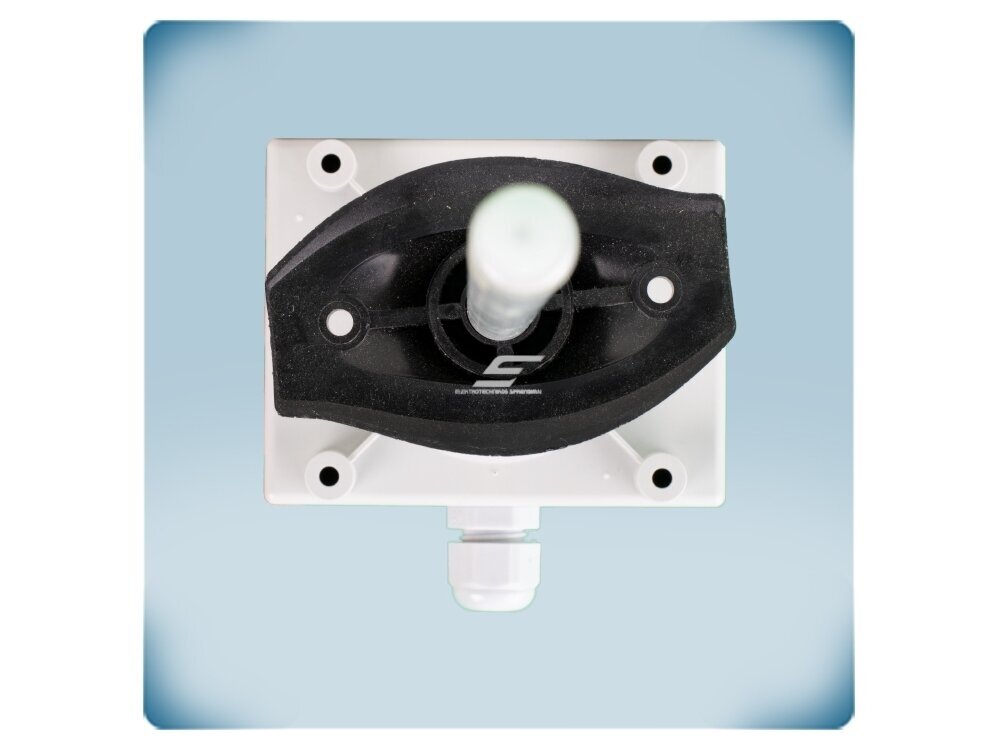

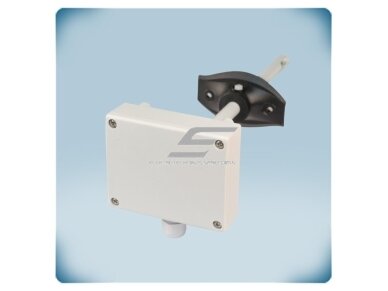

Kanalinis CO2 jutiklis | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | 3×0-10VDC/4-20mA/PWM | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG3-4

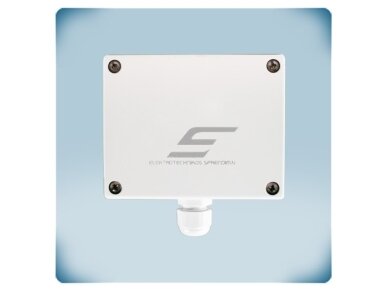

DSCDG3-4 – Sentera Controls kanalinis CO2 jutiklis, kuris ortakyje matuoja CO2 koncentraciją (0–2000 ppm), temperatūrą (-30…+70 °C) ir santykinę drėgmę (0–100 % rH) ir turi tris analoginius išėjimus (0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA arba PWM) ir Modbus RTU. Maitinimas – 24 VDC arba 24 VAC ±10 %.

Pagrindinė mintis:
Trys oro kokybės rodikliai – trys atskiri signalai: valdiklis ar BMS gauna CO2, temperatūrą ir drėgmę atskirai ir pats sprendžia, kaip valdyti vėdinimą, šildymą ar drėkinimą. Vienas prietaisas vietoje trijų daviklių.

CO2 diapazonas
0–2000 ppm

Išėjimas
3 × analoginiai + Modbus RTU

Maitinimas
24 VDC arba 24 VAC ±10 %

Apsauga
korpusas IP54, zondas IP20

Veikimo principas

Prietaisas montuojamas ant ortakio, zondas įkišamas į oro srautą (rekomenduojama ne mažiau kaip 1 m/s); maitinimas 24 VDC arba 24 VAC ir Modbus RTU jungiami Cat5 ar EIB kabeliu (laidai ≥ 0,5 mm²), o analoginiai išėjimai AO1–AO3 – kiekvienas su savo GND.

NDIR (nedispersinės infraraudonosios spinduliuotės) CO2 jutiklis su ABC automatine savikalibracija – kad ji veiktų, CO2 bent kartą per 7 dienas turi nukristi iki ~400 ppm (lauko oro lygio) – kartu su temperatūros ir drėgmės jutikliu matuoja ortakio orą. Trys analoginiai išėjimai konfigūruojami – 0-10, 2-10 ar 0-5 VDC (≥ 1 kΩ), 0-20 ar 4-20 mA (≤ 500 Ω), PWM push-pull 12 VDC arba atviro kolektoriaus (1 kHz), o kartu veikia Modbus RTU su aliarmų ribomis temperatūrai, drėgmei, rasos taško skirtumui ir CO2.

Rezultatas – valdiklis ar BMS gauna CO2, temperatūrą ir drėgmę ir analoginiais signalais, ir skaitmeniniu ryšiu, todėl vėdinimas valdomas pagal realų žmonių skaičių, mažinant šildymo / vėsinimo nuostolius ir ventiliatorių energijos sąnaudas.

Kuo naudingas DSCDG3-4?
Trys konfigūruojami analoginiai išėjimai ir Modbus RTU viename – tinka ir klasikiniams valdikliams, ir BMS.

Techninės specifikacijos

Prekės tipas	Kanalinis CO2 jutiklis
Gamintojas / kodas	Sentera Controls / DSCDG3-4
Matuojami dydžiai	CO2, temperatūra, santykinė drėgmė; rasos taško skirtumas (aliarmams)
CO2 diapazonas	0–2000 ppm
Temperatūros diapazonas	-30…+70 °C
Drėgmės diapazonas	0–100 % rH, be kondensacijos
Tikslumas	CO2 ±(30 ppm + 3 %); ±0,4 °C; ±2,5 % rH
CO2 jutiklis	NDIR, ABC automatinė savikalibracija (išjungiama per HR58)
Išėjimai	3 × 0-10 / 2-10 / 0-5 VDC (≥ 1 kΩ), 0-20 / 4-20 mA (≤ 500 Ω), PWM push-pull 12 VDC arba atviras kolektorius (1 kHz)
Ryšys	Modbus RTU (RS485); programinės įrangos atnaujinimas per Modbus RTU
Maitinimo įtampa	24 VDC arba 24 VAC ±10 %
Maks. srovė (Imax)	80 mA
Apsauga	Maitinimo viršįtampio apsauga (iki 65 VDC)

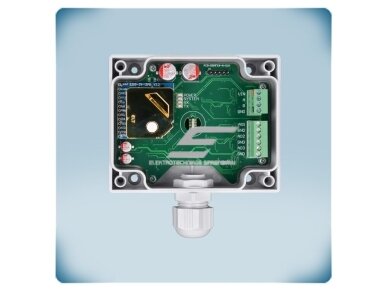

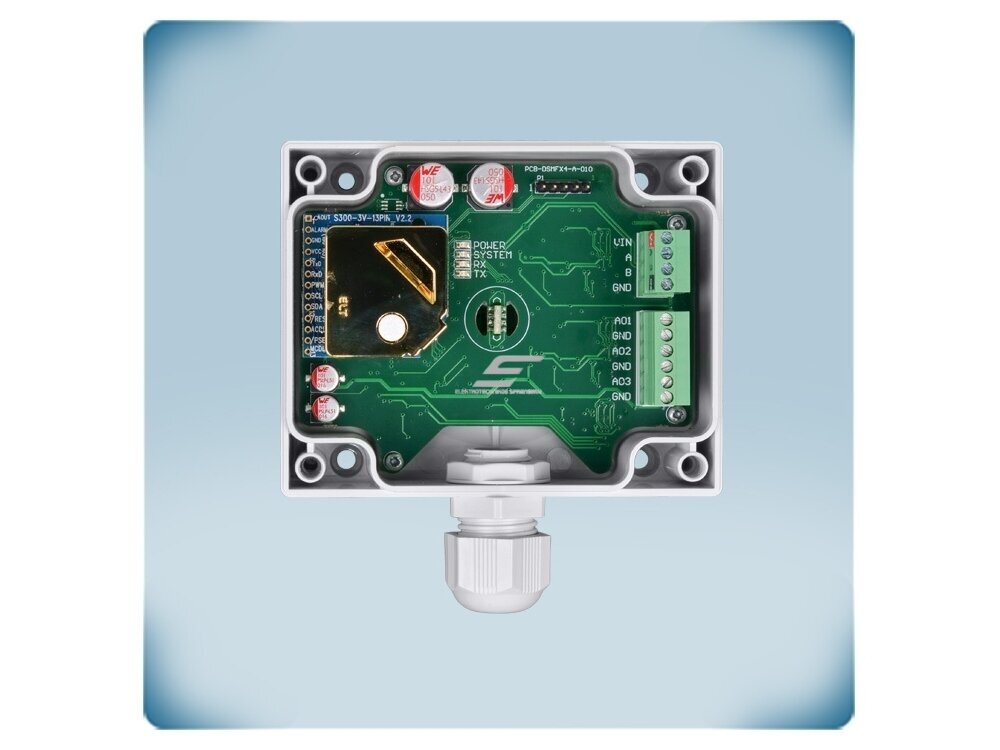

Indikacija	Maitinimo, sistemos, RX ir TX LED
Min. oro srauto greitis	1 m/s
Korpusas	ABS plastikas, pilkas (RAL 7035)
Apsaugos klasė	Korpusas IP54, zondas IP20
Darbo sąlygos	-10…+50 °C, 10–90 % rH be kondensacijos; laikymas -10…+60 °C, 5–80 % rH
Svoris	0,13 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Trys konfigūruojami išėjimai – platus signalų pasirinkimas: 0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA, PWM.
NDIR CO2 su ABC – automatinė savikalibracija kompensuoja jutiklio dreifą.
Aliarmų ribos – temperatūrai, drėgmei, rasos taško skirtumui ir CO2 – Modbus registruose.
Viršįtampio apsauga – maitinimo grandinėje.
Modbus RTU – visi matavimai ir nustatymai pasiekiami nuotoliniu būdu.
Programinės įrangos atnaujinimas – per Modbus RTU arba SenteraWeb.
SenteraWeb – per Sentera interneto modulį – nuotolinis stebėjimas, žurnalas, įspėjimai, režimų tvarkaraščiai.
Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

Kur naudojamas?

Ištraukiamo oro ortakiai vėdinimo įrenginiuose
Mokyklų, biurų, salių centralizuotas vėdinimas
Vėdinimas pagal poreikį (DCV) su VAV sklendėmis
Rekuperatorių automatika
BMS sistemos su Modbus RTU
Pramoninės automatikos sistemos su 4-20 mA įėjimais
Esamų kanalinių CO2 daviklių keitimas

Naudojimas pagal poreikį

Pramoninės automatikos (PLC) projektuotojui.
4-20 mA išėjimai tiesiogiai jungiami prie PLC analoginių įėjimų, o tie patys duomenys pasiekiami per Modbus RTU.

Oro ruošimo įrenginių gamintojui.
Trys konfigūruojami išėjimai perduoda CO2, temperatūrą ir drėgmę atskirai įrenginio valdikliui.

ŠVOK paleidimo-derinimo inžinieriui.
Išėjimų tipas, aliarmų ribos ir ABC (HR58) nustatomi per Modbus RTU pagal objektą.

Praktinis panaudojimas

Jeigu oro ruošimo įrenginio PLC turi 4-20 mA įėjimus, tada DSCDG3-4 išėjimai nustatomi į 4-20 mA ir perduoda ištraukiamo oro CO2 (0–2000 ppm), temperatūrą ir drėgmę, o ABC prireikus išjungiama per HR58, jei CO2 per 7 dienas nenukrenta iki ~400 ppm.

Pritaikymo gidas: kaip naudojamas praktikoje

Tas pats DSCDG3-4 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Centrinis vėdinimo įrenginys	CO2 išėjimas → valdiklio įėjimas (pvz., 4-20 mA)	Oro kiekis reguliuojamas pagal ištraukiamo oro CO2	Montuokite ištraukimo ortakyje, oro srautas ≥ 1 m/s
EC ventiliatorius	Analoginis išėjimas 0-10 VDC → EC ventiliatorius	Greitis proporcingas CO2	Išėjimo tipą nustatykite per Modbus
Objektas su BMS	Modbus RTU → A, B	Matavimai ir aliarmai BMS	Cat5 ar EIB kabelis
Kondensacijos kontrolė	Modbus – rasos taško skirtumo aliarmas	Įspėjimas, kai ortakyje artėjama prie rasos taško	Ribas nustatykite HR33–HR34

Kaip parinkti CO2 daviklį

Montavimas / išėjimas / maitinimas	Rekomenduojamas modelis
Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC, 4 laidai	RSMFF-3 (daugiafunkcinis keitiklis, -F)
Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC arba 24 VAC, 3 laidai	RSMFG-3 (daugiafunkcinis keitiklis, -G)
Kambarys, 1 valdymo išėjimas pagal T / rH / CO2, 24 VDC	RCMFF-3 (išmanus jutiklis, -F)
Kambarys, 1 valdymo išėjimas, 24 VDC arba 24 VAC	RCMFG-3 (išmanus jutiklis, -G)
Potinkinis / virštinkinis, 1 išėjimas, maitinimas iš 230 V tinklo	FCMF8-R (85–264 VAC)
Potinkinis / virštinkinis, 1 išėjimas, 24 VDC arba 24 VAC	FCMFG-R (24 VAC/VDC)
Ortakis, 1 valdymo išėjimas pagal T / rH / CO2, 24 VAC/VDC	DCMFG-2R (išmanus kanalinis jutiklis)
Ortakis, NDIR CO2 + T + rH, tik Modbus RTU	DSCDG0-4 (be analoginių išėjimų)
Ortakis, NDIR CO2 + T + rH, 3 analoginiai išėjimai + Modbus RTU	DSCDG3-4 (3 išėjimai) ← šis modelis

Taisyklė: pagal montavimo vietą (siena, potinkinė dėžutė, ortakis) ir pagal tai, ko reikia: atskirų T / rH / CO2 signalų valdikliui ar BMS (keitiklis, 3 išėjimai), vieno valdymo signalo tiesiai EC ventiliatoriui ar sklendei (išmanus jutiklis) ar tik Modbus duomenų. Maitinimą parinkite pagal objekto valdymo grandinę: -F – 24 VDC, 4 laidai; -G – 24 VAC arba 24 VDC, 3 laidai; 8 – tiesiai iš 230 V tinklo.

Kada rinktis kitą sprendimą: tik Modbus be analoginių išėjimų – DSCDG0-4; tiesioginiam valdymui vienu signalu – DCMFG-2R; patalpoje – RSMF-3 serija; be CO2 – DSTH-3 serija.

Pliusai

CO2, temperatūra ir drėgmė viename prietaise
Modbus RTU, programinė įranga atnaujinama tinklu
Platus išėjimo signalų pasirinkimas, įskaitant 4-20 mA
NDIR CO2 su ABC savikalibracija
Korpusas IP54

Minusai / ribojimai

ABC savikalibracijai būtina, kad CO2 bent kartą per 7 dienas nukristų iki ~400 ppm – nuolat užimtose patalpose ją reikia išjungti per HR58
Zondas IP20, reikalingas ≥ 1 m/s oro srautas
Pats nevaldo ventiliatoriaus pagal nustatymą – tiesioginiam valdymui vienu signalu rinkitės DCMFG-2R

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
Maitinimo įtampa – 24 VDC arba 24 VAC ±10 %.
Prietaisas su bendra žeme: niekada nejunkite jo bendros žemės su kitais įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
Montuokite tiesioginių saulės spindulių neveikiamoje vietoje, zondą – oro sraute.

Greitas pasirinkimo gidas

CO2 0–2000 ppm

-30…+70 °C

0–100 % rH

3 × 0-10 VDC / 4-20 mA / PWM

24 VDC / 24 VAC

IP54

Tinka, kai reikia:

įgyvendinti vėdinimą pagal poreikį pagal CO2 lygį;
perduoti CO2, temperatūrą ir drėgmę valdikliui ar BMS;
integruoti oro kokybės duomenis į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

valdomo įrenginio įėjimo tipą;
maitinimą: 24 VDC arba 24 VAC ±10 %;
ar oro srautas ortakyje ≥ 1 m/s.

Svarbus priminimas: DSCDG3-4 matuoja CO2 patalpų oro kokybei vertinti; jis nėra dujų nuotėkio ar saugos detektorius.

DUK

Ar matuoja VOC?
Ne, matuojami CO2, temperatūra ir santykinė drėgmė.

Kokie išėjimo signalai?
0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA arba PWM, papildomai – Modbus RTU.

Kaip keičiami nustatymai?
Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.

Kaip atstatyti Modbus nustatymus?
Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.

Kokiu maitinimu jis veikia?
24 VDC arba 24 VAC ±10 %.

Kaip veikia ABC savikalibracija?
Mažiausia per 7 dienas išmatuota CO2 vertė laikoma ~400 ppm baze, todėl CO2 bent kartą per 7 dienas turi nukristi iki lauko oro lygio.
