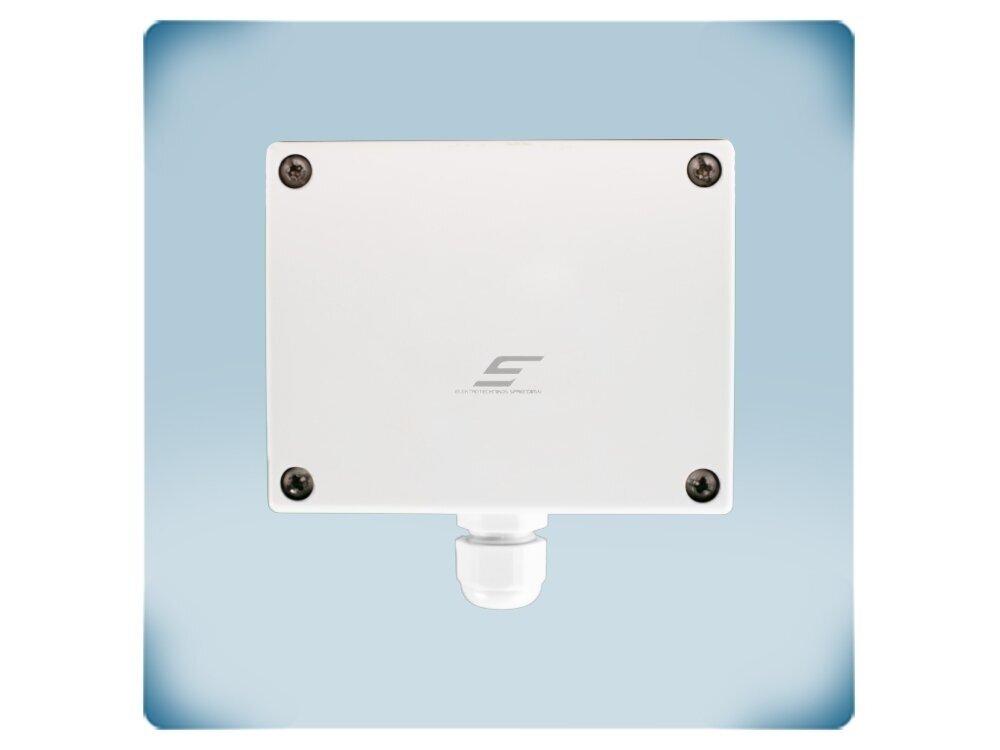

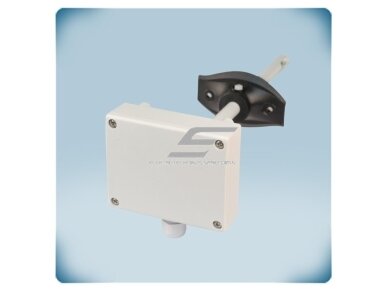

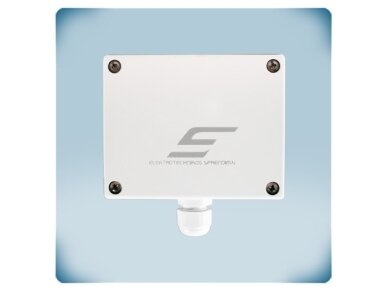

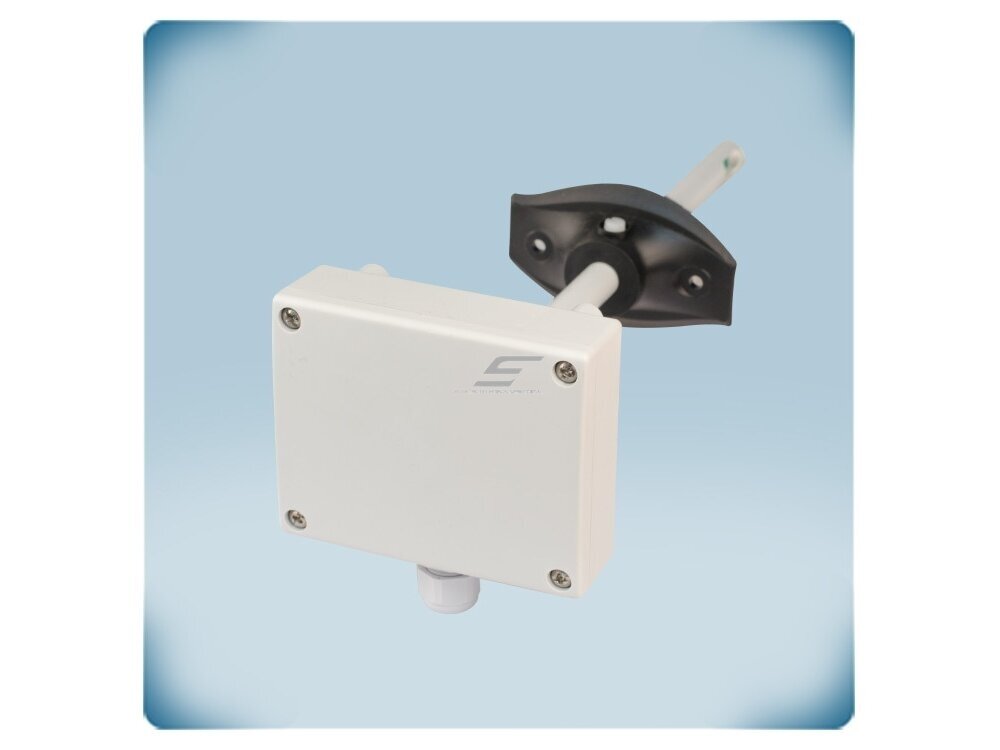

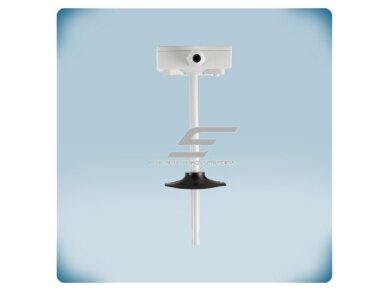

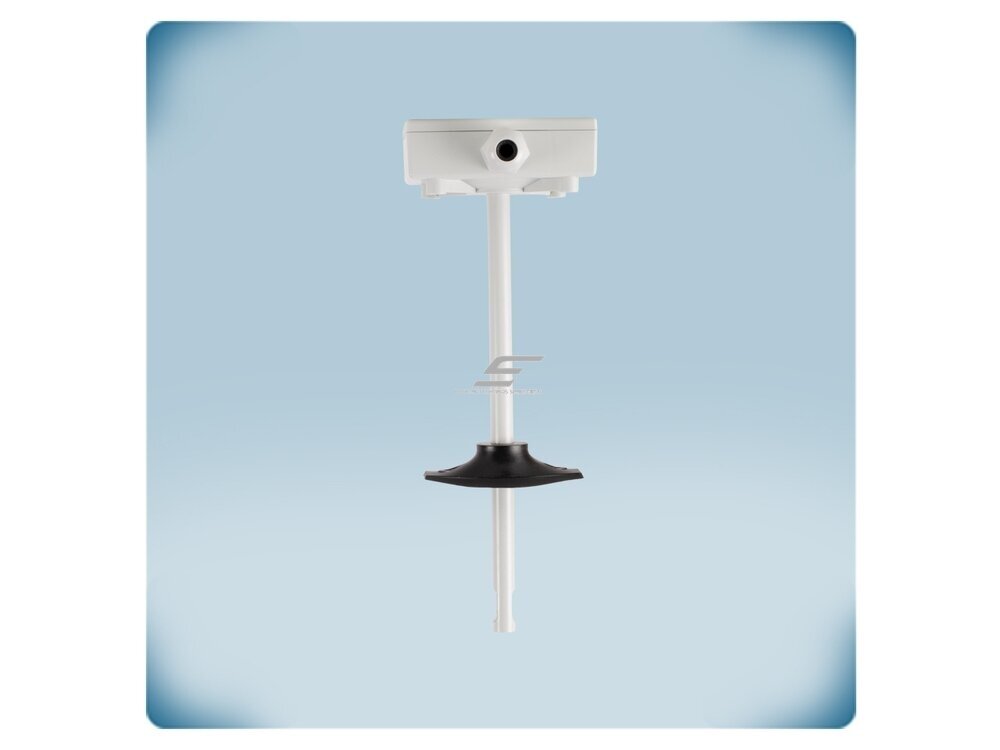

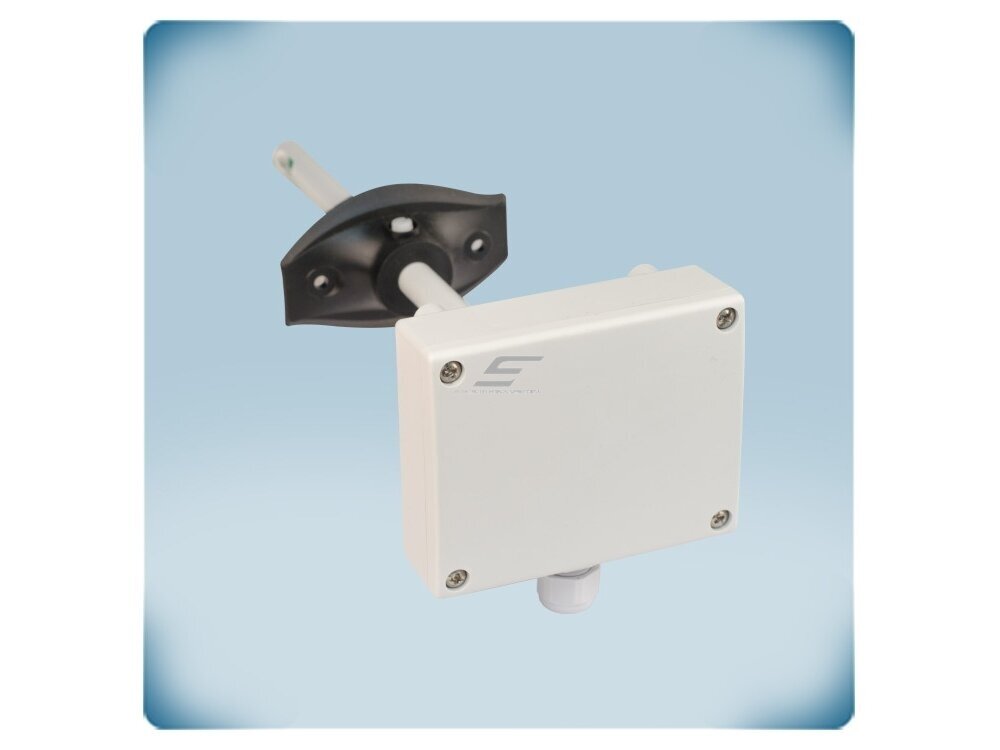

    Kanalinis CO2 jutiklis | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG0-4

    Kodas: DSCDG0-4
    Pasiteirauti apie prekę
    Kaina 263.67 € su PVM
    ( 217.91 € be PVM )
    411.33 € Sutaupykite 147.66 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Kanalinis CO2 jutiklis | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG0-4

    DSCDG0-4 – Sentera Controls kanalinis CO2 jutiklis, kuris ortakyje matuoja CO2 koncentraciją (0–2000 ppm), temperatūrą (-30…+70 °C) ir santykinę drėgmę (0–100 % rH) ir turi skaitmeninį Modbus RTU išėjimą (analoginių išėjimų nėra). Maitinimas – 24 VDC arba 24 VAC ±10 %.

    Pagrindinė mintis:
    Skaitmeninis CO2, temperatūros ir drėgmės daviklis BMS sistemoms: visi duomenys ir aliarmų ribos – Modbus registruose, be analoginių signalų ir jų mastelių derinimo.
    CO2 diapazonas
    0–2000 ppm
    Išėjimas
    Modbus RTU
    Maitinimas
    24 VDC arba 24 VAC ±10 %
    Apsauga
    korpusas IP54, zondas IP20

    Veikimo principas

    Prietaisas montuojamas ant ortakio, zondas įkišamas į oro srautą (rekomenduojama ne mažiau kaip 1 m/s), o maitinimas 24 VDC arba 24 VAC ir Modbus RTU (VIN, GND, A, B) prijungiami išimamu varžtiniu gnybtynu Cat5 ar EIB kabeliu.

    NDIR (nedispersinės infraraudonosios spinduliuotės) CO2 jutiklis su ABC automatine savikalibracija – kad ji veiktų, CO2 bent kartą per 7 dienas turi nukristi iki ~400 ppm (lauko oro lygio) – kartu su temperatūros ir drėgmės jutikliu matuoja ortakio orą. Visi matavimai ir aliarmų ribos (temperatūros, drėgmės, rasos taško skirtumo, CO2) yra Modbus RTU registruose; programinė įranga atnaujinama per Modbus RTU arba SenteraWeb (per Sentera interneto modulį).

    Rezultatas – valdiklis ar BMS gauna tikslius (CO2 ±30 ppm) ortakio oro duomenis skaitmeniniu ryšiu ir vėdina pagal realų žmonių skaičių, mažindamas šildymo / vėsinimo nuostolius ir ventiliatorių energijos sąnaudas.

    Kuo naudingas DSCDG0-4?
    CO2, temperatūra, drėgmė ir aliarmų ribos viename Modbus įrenginyje – paprasta integracija į BMS be analoginių kabelių.

    Techninės specifikacijos

    Prekės tipas Kanalinis CO2 jutiklis
    Gamintojas / kodas Sentera Controls / DSCDG0-4
    Matuojami dydžiai CO2, temperatūra, santykinė drėgmė; rasos taško skirtumas (aliarmams)
    CO2 diapazonas 0–2000 ppm
    Temperatūros diapazonas -30…+70 °C
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas CO2 ±30 ppm; ±0,4 °C; ±2,5 % rH
    CO2 jutiklis NDIR, ABC automatinė savikalibracija
    Išėjimai Tik Modbus RTU, analoginių išėjimų nėra
    Ryšys Modbus RTU (RS485); programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 24 VDC arba 24 VAC ±10 %
    Maks. srovė (Imax) 40 mA
    Apsauga Maitinimo viršįtampio apsauga
    Indikacija Maitinimo, sistemos, RX ir TX LED
    Min. oro srauto greitis 1 m/s
    Korpusas ABS plastikas, pilkas
    Apsaugos klasė Korpusas IP54, zondas IP20
    Darbo sąlygos -10…+50 °C, 10–90 % rH be kondensacijos
    Svoris 0,15 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • NDIR CO2 su ABC – automatinė savikalibracija kompensuoja jutiklio dreifą.
    • Aliarmų ribos – temperatūrai, drėgmei, rasos taško skirtumui ir CO2 – Modbus registruose.
    • Viršįtampio apsauga – maitinimo grandinėje.
    • Modbus RTU – visi matavimai ir nustatymai pasiekiami nuotoliniu būdu.
    • Programinės įrangos atnaujinimas – per Modbus RTU arba SenteraWeb.
    • SenteraWeb – per Sentera interneto modulį – nuotolinis stebėjimas, žurnalas, įspėjimai, režimų tvarkaraščiai.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Ištraukiamo oro ortakiai vėdinimo įrenginiuose
    • Mokyklų, biurų, salių centralizuotas vėdinimas
    • Vėdinimas pagal poreikį (DCV) su VAV sklendėmis
    • Rekuperatorių automatika
    • BMS sistemos su Modbus RTU
    • Biurų pastatų BMS su daug CO2 matavimo taškų
    • Objektai su SenteraWeb nuotoliniu stebėjimu

    Naudojimas pagal poreikį

    Skaitmeninių BMS integratoriui.
    CO2, T, rH ir aliarmų ribos pasiekiamos Modbus RTU registruose be analoginių įėjimų.
    Oro ruošimo įrenginių automatikos programuotojui.
    NDIR CO2 jutiklis su ABC ir aliarmų registrais leidžia vėdinimo logiką kurti valdiklyje.
    Pastato energetikos vadybininkui.
    Duomenys per SenteraWeb leidžia nuotoliniu būdu stebėti oro kokybę ir aliarmus.

    Praktinis panaudojimas

    Jeigu biuro pastato BMS turi Modbus RTU liniją ir reikia matuoti ištraukiamo oro CO2 keliuose įrenginiuose, tada DSCDG0-4 jungiami į tą pačią liniją 24 VAC/VDC maitinimu, o BMS skaito CO2 (0–2000 ppm) ir aliarmų registrus.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats DSCDG0-4 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Objektas su BMS Modbus RTU → A, B CO2, T ir rH stebimi ir archyvuojami centralizuotai Cat5 ar EIB kabelis
    Sentera valdiklis su Modbus Modbus RTU → Sentera valdiklis / reguliatorius Vėdinimas pagal ištraukiamo oro CO2 Kiekvienam įrenginiui – atskiras adresas
    Nuotolinis stebėjimas Modbus RTU → Sentera interneto modulis → SenteraWeb Įspėjimai ir nuotolinis programinės įrangos atnaujinimas Reikalingas Sentera interneto modulis
    Kondensacijos kontrolė Modbus – rasos taško skirtumo aliarmas Įspėjimas apie kondensacijos riziką ortakyje Ribas nustatykite HR33–HR34

    Kaip parinkti CO2 daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC, 4 laidai RSMFF-3 (daugiafunkcinis keitiklis, -F)
    Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC arba 24 VAC, 3 laidai RSMFG-3 (daugiafunkcinis keitiklis, -G)
    Kambarys, 1 valdymo išėjimas pagal T / rH / CO2, 24 VDC RCMFF-3 (išmanus jutiklis, -F)
    Kambarys, 1 valdymo išėjimas, 24 VDC arba 24 VAC RCMFG-3 (išmanus jutiklis, -G)
    Potinkinis / virštinkinis, 1 išėjimas, maitinimas iš 230 V tinklo FCMF8-R (85–264 VAC)
    Potinkinis / virštinkinis, 1 išėjimas, 24 VDC arba 24 VAC FCMFG-R (24 VAC/VDC)
    Ortakis, 1 valdymo išėjimas pagal T / rH / CO2, 24 VAC/VDC DCMFG-2R (išmanus kanalinis jutiklis)
    Ortakis, NDIR CO2 + T + rH, tik Modbus RTU DSCDG0-4 (be analoginių išėjimų) ← šis modelis
    Ortakis, NDIR CO2 + T + rH, 3 analoginiai išėjimai + Modbus RTU DSCDG3-4 (3 išėjimai)
    Taisyklė: pagal montavimo vietą (siena, potinkinė dėžutė, ortakis) ir pagal tai, ko reikia: atskirų T / rH / CO2 signalų valdikliui ar BMS (keitiklis, 3 išėjimai), vieno valdymo signalo tiesiai EC ventiliatoriui ar sklendei (išmanus jutiklis) ar tik Modbus duomenų. Maitinimą parinkite pagal objekto valdymo grandinę: -F – 24 VDC, 4 laidai; -G – 24 VAC arba 24 VDC, 3 laidai; 8 – tiesiai iš 230 V tinklo.
    Kada rinktis kitą sprendimą: analoginiams išėjimams – DSCDG3-4; tiesioginiam valdymui vienu signalu – DCMFG-2R; patalpoje – RSMF-3 serija; be CO2 – DSTH-3 serija.

    Pliusai

    • CO2, temperatūra ir drėgmė viename prietaise
    • Modbus RTU, programinė įranga atnaujinama tinklu
    • Aliarmų ribos Modbus registruose
    • NDIR CO2 su ABC savikalibracija
    • Korpusas IP54

    Minusai / ribojimai

    • Analoginių išėjimų nėra – reikalingas Modbus RTU valdiklis ar BMS
    • ABC savikalibracijai būtina, kad CO2 bent kartą per 7 dienas nukristų iki ~400 ppm – netinka nuolat užimtoms patalpoms be išjungimo
    • Zondas IP20, reikalingas ≥ 1 m/s oro srautas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 24 VDC arba 24 VAC ±10 %.
    • Prietaisas su bendra žeme: niekada nejunkite jo bendros žemės su kitais įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Montuokite tiesioginių saulės spindulių neveikiamoje vietoje, zondą – oro sraute.

    Greitas pasirinkimo gidas

    CO2 0–2000 ppm
    -30…+70 °C
    0–100 % rH
    Modbus RTU
    24 VDC / 24 VAC
    IP54
    Tinka, kai reikia:
    • įgyvendinti vėdinimą pagal poreikį pagal CO2 lygį;
    • perduoti CO2, temperatūrą ir drėgmę valdikliui ar BMS;
    • integruoti oro kokybės duomenis į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • ar valdiklis / BMS palaiko Modbus RTU;
    • maitinimą: 24 VDC arba 24 VAC ±10 %;
    • ar oro srautas ortakyje ≥ 1 m/s.
    Svarbus priminimas: DSCDG0-4 matuoja CO2 patalpų oro kokybei vertinti; jis nėra dujų nuotėkio ar saugos detektorius.

    DUK

    Ar matuoja VOC?
    Ne, matuojami CO2, temperatūra ir santykinė drėgmė.
    Kokie išėjimo signalai?
    Tik Modbus RTU, o analoginiams išėjimams rinkitės DSCDG3-4.
    Kaip keičiami nustatymai?
    Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Kokiu maitinimu jis veikia?
    24 VDC arba 24 VAC ±10 %.
    Kaip veikia ABC savikalibracija?
    Mažiausia per 7 dienas išmatuota CO2 vertė laikoma ~400 ppm baze, todėl CO2 bent kartą per 7 dienas turi nukristi iki lauko oro lygio.

    Kanalinis CO2 jutiklis | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG0-4

    Sentera DSCDG0-4 – kanalinis CO2 jutiklis: CO2 0–2000 ppm, temperatūra -30…+70 °C, drėgmė 0–100 % rH, duomenys ir aliarmų ribos per Modbus RTU, maitinimas 24 VDC arba 24 VAC ±10 %. Vėdinimui pagal poreikį.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
