    Kanalinis temperatūros daviklis | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 165mm | IP65 | Sentera Controls | DTS-M-160

    Kodas: DTS-M-160
    Pasiteirauti apie prekę
    Kaina 47.60 € su PVM
    ( 39.34 € be PVM )
    74.26 € Sutaupykite 26.66 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Kanalinis temperatūros daviklis | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 165mm | IP65 | Sentera Controls | DTS-M-160

    DTS-M-160 – Sentera Controls skaitmeninis kanalinis temperatūros daviklis su Modbus RTU (RS485) ryšiu. Matavimo diapazonas -30…+70 °C, tikslumas ±1 °C, 165 mm nerūdijančio plieno zondas. Maitinamas 24 VDC per Modbus (PoM) – maitinimas ir ryšys ateina vienu kabeliu per RJ45 lizdą.

    Pagrindinė mintis:
    Vienas UTP kabelis su RJ45 kištuku – ir daviklis jau maitinamas bei perduoda temperatūrą į Modbus tinklą. Nereikia atskiro maitinimo laido ir analoginio signalo keitiklių.
    Matavimo diapazonas
    -30…+70 °C, ±1 °C
    Ryšys
    Modbus RTU (RS485)
    Maitinimas
    24 VDC per Modbus (PoM), RJ45
    Apsauga
    IP65, zondas 165 mm

    Veikimo principas

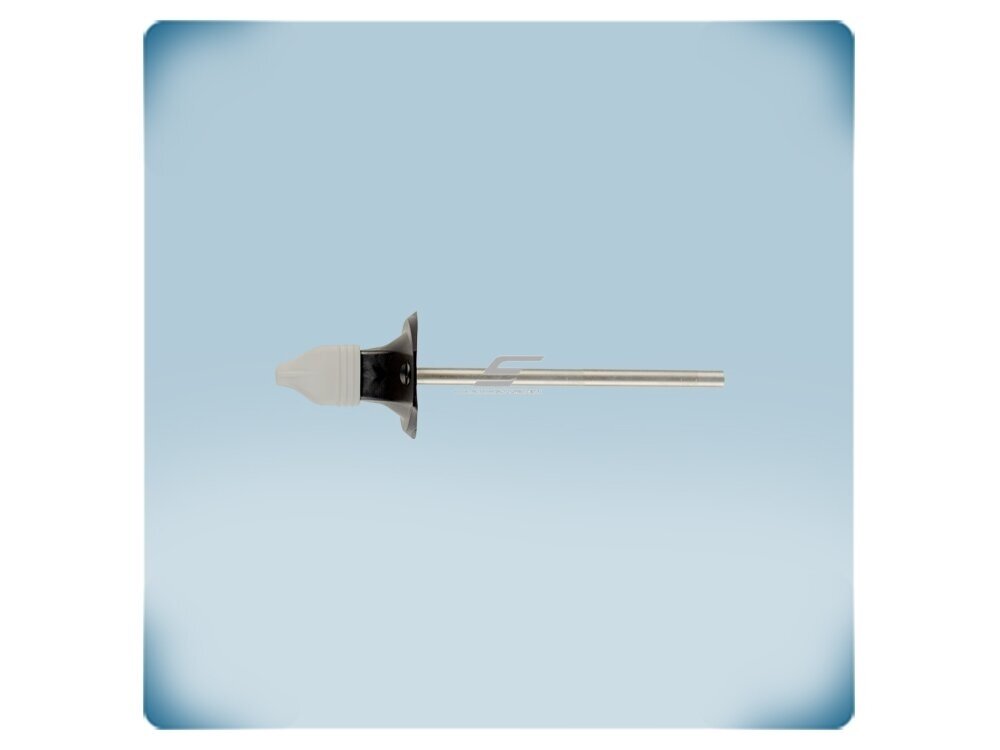

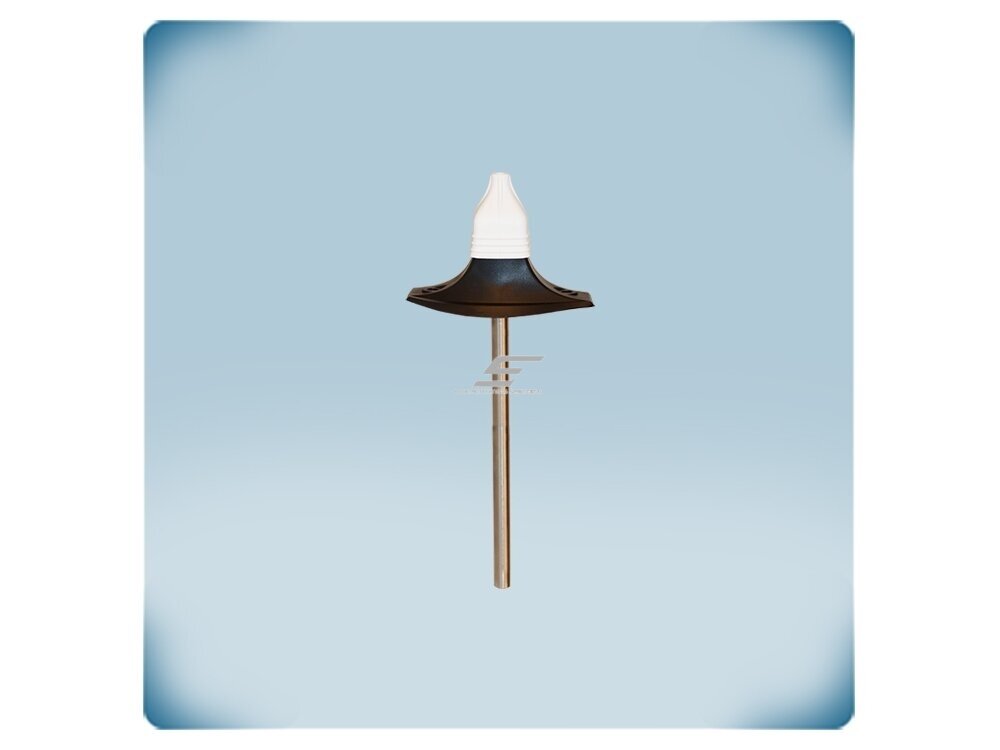

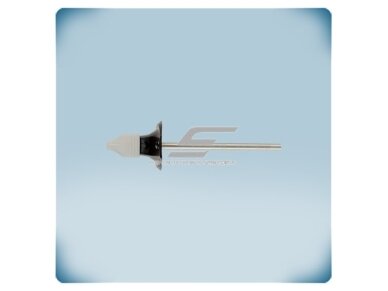

    Daviklis tvirtinamas ant ortakio, o 165 mm Ø8 mm nerūdijančio plieno zondas įstatomas į oro srautą. Prie RJ45 lizdo jungiamas vienas kabelis, kuriuo ateina ir 24 VDC maitinimas, ir Modbus RTU signalai: kontaktai 1, 2 – +24 VDC, 3, 4 – A, 5, 6 – /B, 7, 8 – GND.

    Daviklis matuoja oro temperatūrą -30…+70 °C ribose ±1 °C tikslumu ir pateikia ją Modbus RTU registruose. Kairysis žalias LED rodo maitinimą, mirksintys žali LED – aktyvų Modbus ryšį.

    Rezultatas – skaitmeninė kanalo temperatūra valdiklyje, BMS ar SCADA be analoginių keitiklių, o lygų plieninį zondą lengva valyti, todėl daviklis tinka ir higieniškiems kanalams. Daviklis jungiamas tik į Modbus tinklą (ne į PT1000 ar 0-10 VDC įėjimą); maitinimui per Modbus patogu naudoti DPOM8-24-20, o montavimui ant sienos – DTS-MB-BK-ASM laikiklį.

    Kuo naudingas DTS-M-160?
    Mažiau laidų ir klaidų montuojant: maitinimas ir duomenys viename RJ45 kabelyje, o temperatūra skaitmeninė – be signalo nuostolių ilgose linijose.

    Techninės specifikacijos

    Prekės tipas Kanalinis temperatūros daviklis su Modbus RTU
    Gamintojas / kodas Sentera Controls / DTS-M-160
    Serija DTS-M (85 / 165 mm)
    Matavimo diapazonas -30…+70 °C
    Tikslumas ±1 °C
    Ryšys Modbus RTU (RS485)
    Maitinimas 24 VDC per Modbus (PoM)
    Energijos sąnaudos Maks. 0,192 W; Imax 8 mA

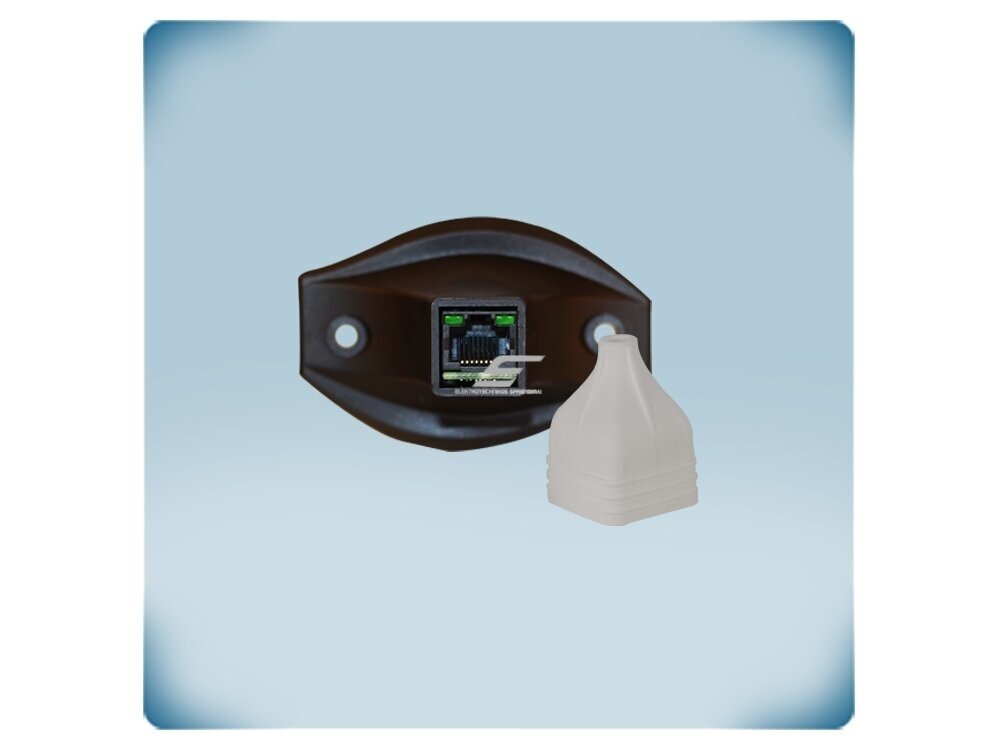

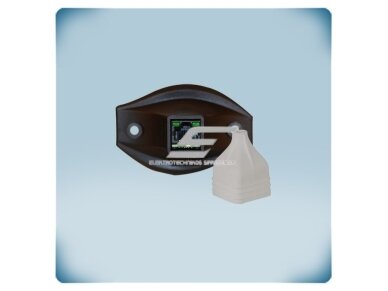

    Jungtis RJ45 (8 kontaktai): 1, 2 – +24 VDC; 3, 4 – A; 5, 6 – /B; 7, 8 – GND
    Indikacija Žalias LED – maitinimas; mirksintys žali LED – Modbus ryšys
    Zondas Nerūdijantis plienas, Ø8 mm, ilgis 165 mm
    Bendras aukštis 222,5 mm
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -30…+70 °C, 5–95 % rH be kondensacijos
    Svoris 0,045 kg (neto)
    Atitiktis LVD 2014/35/ES (EN 60730-1), EMC 2014/30/ES (EN 61326-1, -2-3, -2-5), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Modbus RTU (RS485) – temperatūra nuskaitoma valdikliu, BMS ar SCADA.
    • Power over Modbus – 24 VDC maitinimas tuo pačiu kabeliu per RJ45.
    • RJ45 jungtis – vienas kištukas vietoje keturių gnybtų – mažiau jungimo klaidų.
    • 165 mm nerūdijančio plieno zondas – lengvai valomas, mažai priežiūros.
    • Mažos sąnaudos – iki 0,192 W (Imax 8 mA) – PoM linijai tenka minimali apkrova.
    • LED indikacija – iš karto matyti maitinimas ir ryšio būsena.
    • IP65 – tinka ir drėgnesniems kanalams.
    • Montavimas ant sienos – su DTS-MB-BK-ASM laikikliu tas pats daviklis matuoja ir patalpos orą.

    Kur naudojamas?

    • Tiekiamo ir ištraukiamo oro kanalai
    • Vėdinimo įrenginių Modbus automatika
    • BMS kanalinė temperatūros stebėsena
    • Rekuperatoriai, kanaliniai šildytuvai ir aušintuvai
    • Higieniški kanalai, kuriuos reikia valyti
    • Objektai, kur jau naudojami Sentera Modbus įrenginiai
    • Stambių vėdinimo įrenginių kameros ir platesni ortakiai

    Naudojimas pagal poreikį

    Švarių patalpų projektuotojui.
    Lygus 165 mm nerūdijančio plieno zondas lengvai valomas higieniškuose kanaluose.
    ŠVOK paleidimo-derinimo inžinieriui.
    LED rodo maitinimą ir Modbus ryšį, todėl ryšio būklę matyti iškart prie daviklio.
    Komercinių pastatų vėdinimo montuotojui.
    165 mm zondas pasiekia oro srautą platesniuose ortakiuose ir vėdinimo kamerose.

    Praktinis panaudojimas

    Jeigu stambaus vėdinimo įrenginio kameroje ar plačiame ortakyje reikia matuoti oro temperatūrą BMS sistemai, tada DTS-M-160 su 165 mm zondu siekia srautą ir perduoda -30…+70 °C temperatūrą ±1 °C tikslumu Modbus RTU tinklu.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DTS-M-160 jungiamas į Modbus RTU tinklą; keičiasi tik tai, kas nuskaito temperatūrą:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginys su Modbus valdikliu DTS-M-160 tiekiamo oro kanale → RJ45 → Modbus linija Valdiklis reguliuoja šildytuvą / ventiliatorius pagal tiekiamo oro temperatūrą Kiekvienam įrenginiui – unikalus Modbus adresas
    BMS objektas Keli DTS-M-160 skirtinguose kanaluose → DPOM8-24-20 → BMS Visos kanalų temperatūros viename tinkle DPOM8 tiekia 24 VDC ir veikia kaip Modbus kartotuvas
    Ištraukimas su lauko oro palyginimu DTS-M-160 ištraukiamo oro kanale Duomenys naudojami rekuperacijos efektyvumui ir režimams Diapazonas -30…+70 °C
    Kanalo tvirtinimas prie sienos DTS-M-160 + DTS-MB-BK-ASM laikiklis Daviklis montuojamas ant lygaus paviršiaus, pvz., patalpos sienos Laikiklis įsigyjamas atskirai

    Kaip parinkti Modbus temperatūros daviklį

    Montavimo vieta / zondas Rekomenduojamas modelis
    Ortakis, zondas 85 mm DTS-M-080 (kanalinis, 85 mm)
    Ortakis, zondas 165 mm DTS-M-160 (kanalinis, 165 mm) ← šis modelis
    Vandens vamzdis, pridedamas DTP-M (vamzdžio, 0–85 °C)
    DTS-M tvirtinimas prie sienos DTS-MB-BK-ASM (laikiklis)
    Taisyklė: zondo ilgį rinkitės pagal ortakio dydį, kad elementas būtų oro srauto vidurinėje dalyje: 85 mm – mažesniems kanalams, 165 mm – didesniems. Vandens vamzdžiams – DTP-M.
    Kada rinktis kitą sprendimą: pasyvūs jutikliai valdikliams su PT įėjimu – TUTSN (kanalinis), ROTSN (patalpos), FLTSN (su kabeliu); maitinimui ir Modbus linijai – DPOM8-24-20 (Power over Modbus modulis su kartotuvu).

    Pliusai

    • Modbus RTU – skaitmeninis signalas
    • 24 VDC maitinimas per Modbus (PoM)
    • RJ45 jungtis – greitas montavimas
    • IP65
    • Lengvai valomas 165 mm nerūdijančio plieno zondas
    • LED indikacija

    Minusai / ribojimai

    • Tikslumas ±1 °C – precizinėms reikmėms gali nepakakti
    • Nėra analoginio 0-10 VDC išėjimo – reikia Modbus valdiklio; valdikliui su PT įėjimu rinkitės pasyvų TUTSN
    • Reikia 24 VDC Modbus maitinimo, tam skirtas DPOM8-24-20
    • Diapazonas -30…+70 °C

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas montuotojas, atjungus maitinimą.
    • Maitinimas tik 24 VDC per Modbus; laikykitės RJ45 kontaktų priskyrimo.
    • Montuokite kanaluose, kurių temperatūra -30…+70 °C, be kondensacijos.
    • Kiekvienam Modbus įrenginiui priskirkite unikalų adresą.

    Greitas pasirinkimo gidas

    Modbus RTU
    24 VDC PoM
    RJ45
    165 mm
    IP65
    Tinka, kai reikia:
    • matuoti ortakio temperatūrą Modbus RTU tinkle;
    • sumažinti kabelių skaičių naudojant Power over Modbus;
    • integruoti temperatūrą į BMS be analoginių keitiklių.
    Patikrinkite prieš naudojimą:
    • ar valdiklis / BMS turi Modbus RTU;
    • ar yra 24 VDC PoM maitinimas (pvz., DPOM8-24-20);
    • ar 165 mm zondo ilgis tinka ortakiui.
    Svarbus priminimas: DTS-M-160 neturi PT ar 0-10 VDC išėjimo – jis veikia tik Modbus RTU tinkle.

    DUK

    Kaip daviklis maitinamas?
    Jis maitinamas 24 VDC per Modbus (PoM) tuo pačiu kabeliu per RJ45 lizdą.
    Koks tikslumas?
    Tikslumas yra ±1 °C visame -30…+70 °C diapazone.
    Ar galima jungti prie 0-10 VDC įėjimo?
    Ne tiesiogiai, nes daviklis turi tik Modbus RTU išėjimą.
    Kuo skiriasi DTS-M-080 ir DTS-M-160?
    Jie skiriasi zondo ilgiu: 85 mm ir 165 mm.
    Ar galima montuoti ant sienos?
    Taip, su atskirai įsigyjamu DTS-MB-BK-ASM laikikliu.
    Kiek energijos sunaudoja?
    Daviklis sunaudoja iki 0,192 W, o srovė neviršija 8 mA.

    Kanalinis temperatūros daviklis | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 165mm | IP65 | Sentera Controls | DTS-M-160

    Sentera DTS-M-160 – kanalinis temperatūros daviklis -30…+70 °C su Modbus RTU, 24 VDC Power over Modbus maitinimu per RJ45, 165 mm nerūdijančio plieno zondu ir IP65.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
