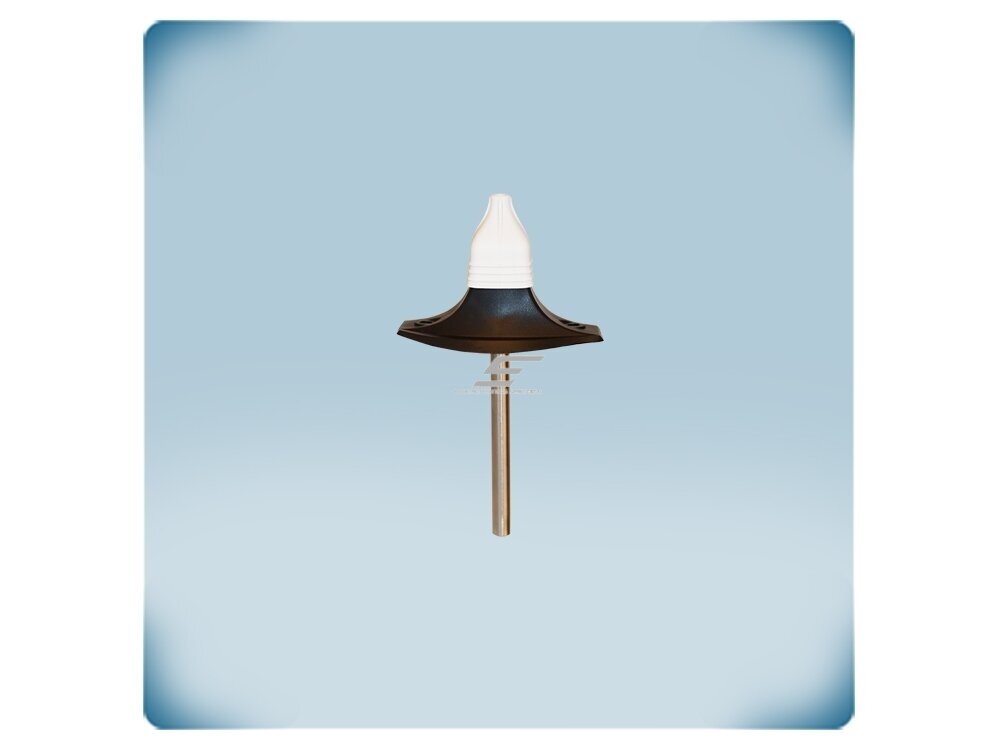

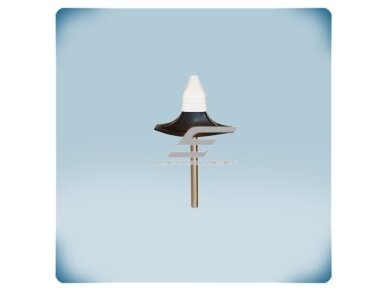

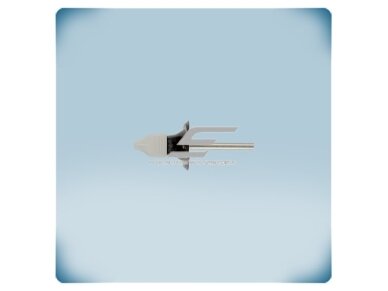

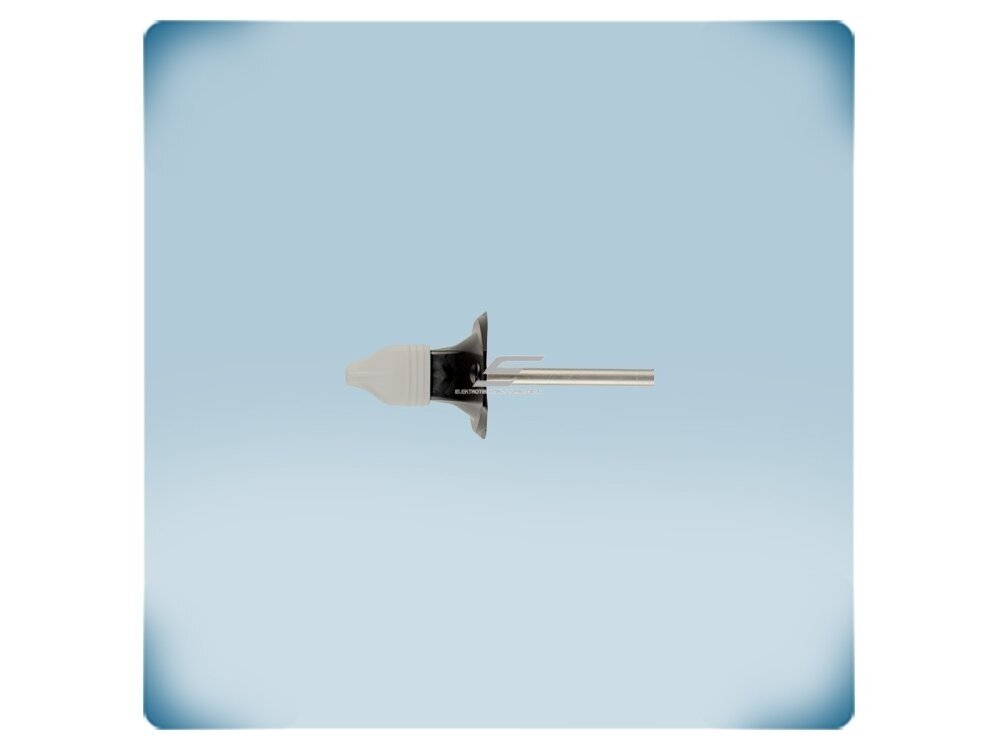

    Kanalinis temperatūros daviklis | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 85mm | IP65 | Sentera Controls | DTS-M-080

    Kodas: DTS-M-080
    Pasiteirauti apie prekę
    Kaina 45.99 € su PVM
    ( 38.01 € be PVM )
    71.75 € Sutaupykite 25.76 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Kanalinis temperatūros daviklis | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 85mm | IP65 | Sentera Controls | DTS-M-080

    DTS-M-080 – Sentera Controls skaitmeninis kanalinis temperatūros daviklis su Modbus RTU (RS485) ryšiu. Matavimo diapazonas -30…+70 °C, tikslumas ±1 °C, 85 mm nerūdijančio plieno zondas. Maitinamas 24 VDC per Modbus (PoM) – maitinimas ir ryšys ateina vienu kabeliu per RJ45 lizdą.

    Pagrindinė mintis:
    Vienas UTP kabelis su RJ45 kištuku – ir daviklis jau maitinamas bei perduoda temperatūrą į Modbus tinklą. Nereikia atskiro maitinimo laido ir analoginio signalo keitiklių.
    Matavimo diapazonas
    -30…+70 °C, ±1 °C
    Ryšys
    Modbus RTU (RS485)
    Maitinimas
    24 VDC per Modbus (PoM), RJ45
    Apsauga
    IP65, zondas 85 mm

    Veikimo principas

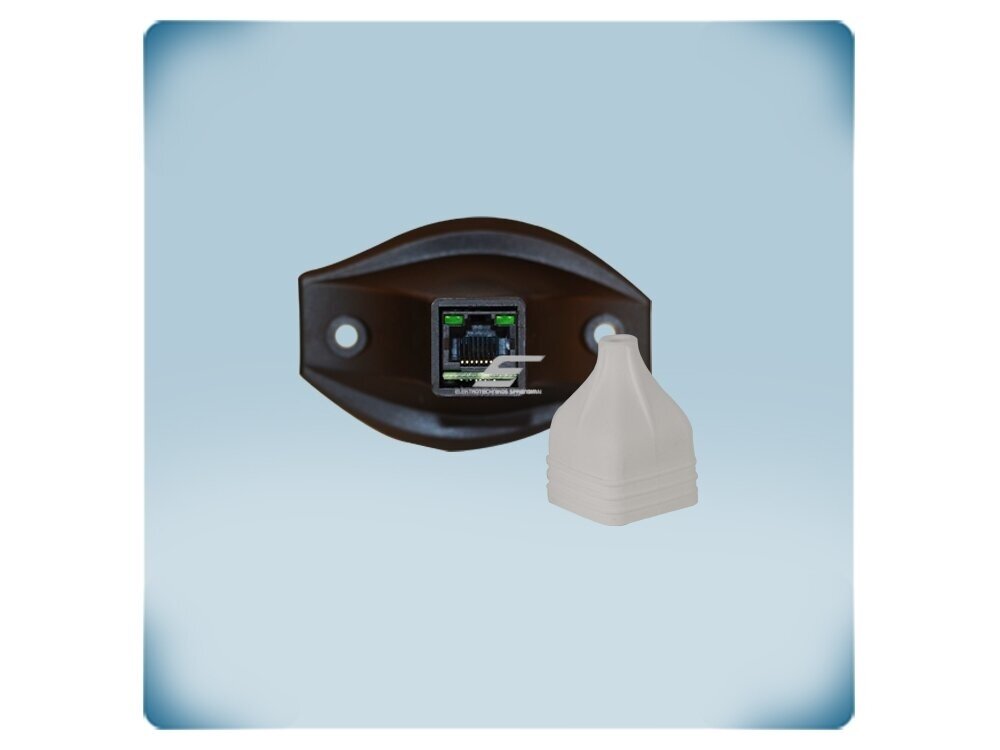

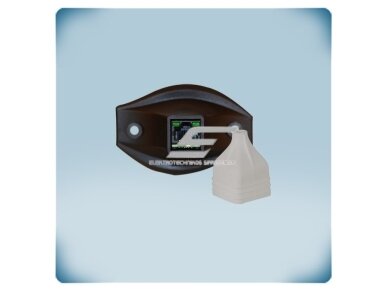

    Daviklis tvirtinamas ant ortakio, o 85 mm Ø8 mm nerūdijančio plieno zondas įstatomas į oro srautą. Prie RJ45 lizdo jungiamas vienas kabelis, kuriuo ateina ir 24 VDC maitinimas, ir Modbus RTU signalai: kontaktai 1, 2 – +24 VDC, 3, 4 – A, 5, 6 – /B, 7, 8 – GND.

    Daviklis matuoja oro temperatūrą -30…+70 °C ribose ±1 °C tikslumu ir pateikia ją Modbus RTU registruose. Kairysis žalias LED rodo maitinimą, mirksintys žali LED – aktyvų Modbus ryšį.

    Rezultatas – skaitmeninė kanalo temperatūra valdiklyje, BMS ar SCADA be analoginių keitiklių, o lygų plieninį zondą lengva valyti, todėl daviklis tinka ir higieniškiems kanalams. Daviklis jungiamas tik į Modbus tinklą (ne į PT1000 ar 0-10 VDC įėjimą); maitinimui per Modbus patogu naudoti DPOM8-24-20, o montavimui ant sienos – DTS-MB-BK-ASM laikiklį.

    Kuo naudingas DTS-M-080?
    Mažiau laidų ir klaidų montuojant: maitinimas ir duomenys viename RJ45 kabelyje, o temperatūra skaitmeninė – be signalo nuostolių ilgose linijose.

    Techninės specifikacijos

    Prekės tipas Kanalinis temperatūros daviklis su Modbus RTU
    Gamintojas / kodas Sentera Controls / DTS-M-080
    Serija DTS-M (85 / 165 mm)
    Matavimo diapazonas -30…+70 °C
    Tikslumas ±1 °C
    Ryšys Modbus RTU (RS485)
    Maitinimas 24 VDC per Modbus (PoM)
    Energijos sąnaudos Maks. 0,192 W; Imax 8 mA
    Jungtis RJ45 (8 kontaktai): 1, 2 – +24 VDC; 3, 4 – A; 5, 6 – /B; 7, 8 – GND
    Indikacija Žalias LED – maitinimas; mirksintys žali LED – Modbus ryšys
    Zondas Nerūdijantis plienas, Ø8 mm, ilgis 85 mm
    Bendras aukštis 142,5 mm
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -30…+70 °C, 5–95 % rH be kondensacijos
    Svoris 0,043 kg (neto)
    Atitiktis LVD 2014/35/ES (EN 60730-1), EMC 2014/30/ES (EN 61326-1, -2-3, -2-5), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Modbus RTU (RS485) – temperatūra nuskaitoma valdikliu, BMS ar SCADA.
    • Power over Modbus – 24 VDC maitinimas tuo pačiu kabeliu per RJ45.
    • RJ45 jungtis – vienas kištukas vietoje keturių gnybtų – mažiau jungimo klaidų.
    • 85 mm nerūdijančio plieno zondas – lengvai valomas, mažai priežiūros.
    • Mažos sąnaudos – iki 0,192 W (Imax 8 mA) – PoM linijai tenka minimali apkrova.
    • LED indikacija – iš karto matyti maitinimas ir ryšio būsena.
    • IP65 – tinka ir drėgnesniems kanalams.
    • Montavimas ant sienos – su DTS-MB-BK-ASM laikikliu tas pats daviklis matuoja ir patalpos orą.

    Kur naudojamas?

    • Tiekiamo ir ištraukiamo oro kanalai
    • Vėdinimo įrenginių Modbus automatika
    • BMS kanalinė temperatūros stebėsena
    • Rekuperatoriai, kanaliniai šildytuvai ir aušintuvai
    • Higieniški kanalai, kuriuos reikia valyti
    • Objektai, kur jau naudojami Sentera Modbus įrenginiai
    • Kompaktiški vėdinimo įrenginiai ir siauresni ortakiai

    Naudojimas pagal poreikį

    BMS integratoriui.
    Temperatūra iškart Modbus RTU registre – jokio analoginio keitimo ir kalibravimo.
    Rekuperatorių gamintojui.
    85 mm zondas ir RJ45 jungtis – kompaktiškas skaitmeninis daviklis įrenginio ortakiui.
    Vėdinimo montuotojui.
    RJ45 kištukas vietoje gnybtų – greitas prijungimas be klaidų.

    Praktinis panaudojimas

    Jeigu rekuperatoriaus Modbus valdikliui reikia tiekiamo oro temperatūros, tada DTS-M-080 įstatomas į ortakį, jungiamas vienu UTP kabeliu su RJ45 į DPOM8-24-20 ir sunaudoja tik iki 0,192 W iš 24 VDC PoM linijos.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DTS-M-080 jungiamas į Modbus RTU tinklą; keičiasi tik tai, kas nuskaito temperatūrą:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginys su Modbus valdikliu DTS-M-080 tiekiamo oro kanale → RJ45 → Modbus linija Valdiklis reguliuoja šildytuvą / ventiliatorius pagal tiekiamo oro temperatūrą Kiekvienam įrenginiui – unikalus Modbus adresas
    BMS objektas Keli DTS-M-080 skirtinguose kanaluose → DPOM8-24-20 → BMS Visos kanalų temperatūros viename tinkle DPOM8 tiekia 24 VDC ir veikia kaip Modbus kartotuvas
    Ištraukimas su lauko oro palyginimu DTS-M-080 ištraukiamo oro kanale Duomenys naudojami rekuperacijos efektyvumui ir režimams Diapazonas -30…+70 °C
    Kanalo tvirtinimas prie sienos DTS-M-080 + DTS-MB-BK-ASM laikiklis Daviklis montuojamas ant lygaus paviršiaus, pvz., patalpos sienos Laikiklis įsigyjamas atskirai

    Kaip parinkti Modbus temperatūros daviklį

    Montavimo vieta / zondas Rekomenduojamas modelis
    Ortakis, zondas 85 mm DTS-M-080 (kanalinis, 85 mm) ← šis modelis
    Ortakis, zondas 165 mm DTS-M-160 (kanalinis, 165 mm)
    Vandens vamzdis, pridedamas DTP-M (vamzdžio, 0–85 °C)
    DTS-M tvirtinimas prie sienos DTS-MB-BK-ASM (laikiklis)
    Taisyklė: zondo ilgį rinkitės pagal ortakio dydį, kad elementas būtų oro srauto vidurinėje dalyje: 85 mm – mažesniems kanalams, 165 mm – didesniems. Vandens vamzdžiams – DTP-M.
    Kada rinktis kitą sprendimą: pasyvūs jutikliai valdikliams su PT įėjimu – TUTSN (kanalinis), ROTSN (patalpos), FLTSN (su kabeliu); maitinimui ir Modbus linijai – DPOM8-24-20 (Power over Modbus modulis su kartotuvu).

    Pliusai

    • Modbus RTU – skaitmeninis signalas
    • 24 VDC maitinimas per Modbus (PoM)
    • RJ45 jungtis – greitas montavimas
    • IP65
    • Lengvai valomas 85 mm nerūdijančio plieno zondas
    • LED indikacija

    Minusai / ribojimai

    • Tikslumas ±1 °C – precizinėms reikmėms gali nepakakti
    • Nėra analoginio 0-10 VDC išėjimo – reikia Modbus valdiklio; valdikliui su PT įėjimu rinkitės pasyvų TUTSN
    • Reikia 24 VDC Modbus maitinimo, tam skirtas DPOM8-24-20
    • Diapazonas -30…+70 °C

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas montuotojas, atjungus maitinimą.
    • Maitinimas tik 24 VDC per Modbus; laikykitės RJ45 kontaktų priskyrimo.
    • Montuokite kanaluose, kurių temperatūra -30…+70 °C, be kondensacijos.
    • Kiekvienam Modbus įrenginiui priskirkite unikalų adresą.

    Greitas pasirinkimo gidas

    Modbus RTU
    24 VDC PoM
    RJ45
    85 mm
    IP65
    Tinka, kai reikia:
    • matuoti ortakio temperatūrą Modbus RTU tinkle;
    • sumažinti kabelių skaičių naudojant Power over Modbus;
    • integruoti temperatūrą į BMS be analoginių keitiklių.
    Patikrinkite prieš naudojimą:
    • ar valdiklis / BMS turi Modbus RTU;
    • ar yra 24 VDC PoM maitinimas (pvz., DPOM8-24-20);
    • ar 85 mm zondo ilgis tinka ortakiui.
    Svarbus priminimas: DTS-M-080 neturi PT ar 0-10 VDC išėjimo – jis veikia tik Modbus RTU tinkle.

    DUK

    Kaip daviklis maitinamas?
    Jis maitinamas 24 VDC per Modbus (PoM) tuo pačiu kabeliu per RJ45 lizdą.
    Koks tikslumas?
    Tikslumas yra ±1 °C visame -30…+70 °C diapazone.
    Ar galima jungti prie 0-10 VDC įėjimo?
    Ne tiesiogiai, nes daviklis turi tik Modbus RTU išėjimą.
    Kuo skiriasi DTS-M-080 ir DTS-M-160?
    Jie skiriasi zondo ilgiu: 85 mm ir 165 mm.
    Ar galima montuoti ant sienos?
    Taip, su atskirai įsigyjamu DTS-MB-BK-ASM laikikliu.
    Kiek energijos sunaudoja?
    Daviklis sunaudoja iki 0,192 W, o srovė neviršija 8 mA.

    Kanalinis temperatūros daviklis | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 85mm | IP65 | Sentera Controls | DTS-M-080

    Sentera DTS-M-080 – kanalinis temperatūros daviklis -30…+70 °C su Modbus RTU, 24 VDC Power over Modbus maitinimu per RJ45, 85 mm nerūdijančio plieno zondu ir IP65.
