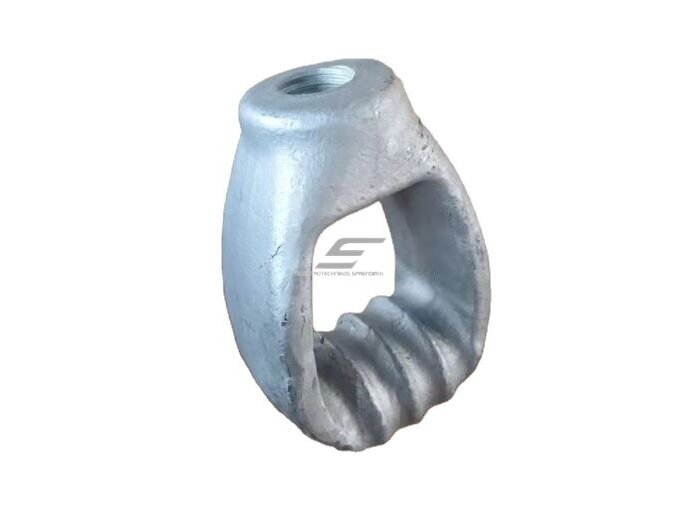

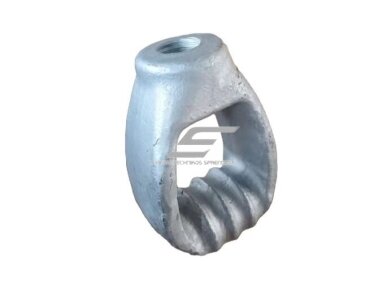

Kilpinė veržlė su atraminiu grioveliu | atramoms | karštai cinkuota | 141kN | 1.021"-8 UNS-2B | anglinis plienas Q235

Konstrukcijoje sujungta srieginė tvirtinimo dalis ir plati profiliuota kilpa. Toks sprendimas naudojamas ten, kur reikia suformuoti mechaninį jungties tašką ant atramos ar kitos konstrukcijos ir prijungti lyninį arba kitą tempimo elementą.

Profiliuotas kilpos paviršius suformuotas taip, kad prie jo būtų galima prijungti atitinkamą lyną, vielą, trosą ar jungiamąją detalę. Konkretus jungimo būdas turi būti parenkamas pagal naudojamos linijos arba konstrukcijos projektą.

Cinko sluoksnis sudaro apsauginį barjerą tarp plieno ir aplinkos. Dėl to karštai cinkuotos tvirtinimo detalės plačiai naudojamos lauko elektros tinklų, atramų ir kitose infrastruktūros konstrukcijose.

Šios detalės negalima parinkti vien pagal apytikslį strypo skersmenį. Turi sutapti sriegio skersmuo, žingsnis ir tolerancijos klasė. Netinkamo sriegio naudojimas gali pažeisti jungtį ir sumažinti jos mechaninį patikimumą.

Projektinė arba leidžiama darbinė apkrova turi būti nustatoma pagal konkretaus projekto reikalavimus, taikomą saugos koeficientą, jungties geometriją, apkrovos kryptį, kitų jungties komponentų parametrus ir gamintojo techninę dokumentaciją.

• Kaltinė plieno konstrukcija.
• Q235 anglinis plienas.
• Karštai cinkuotas paviršius.
• 86µm nurodytas cinko dangos storis.
• Profiliuota atraminė kilpa.
• 1.021"-8 UNS-2B vidinis sriegis.
• Tinkama lauko infrastruktūros jungtims.

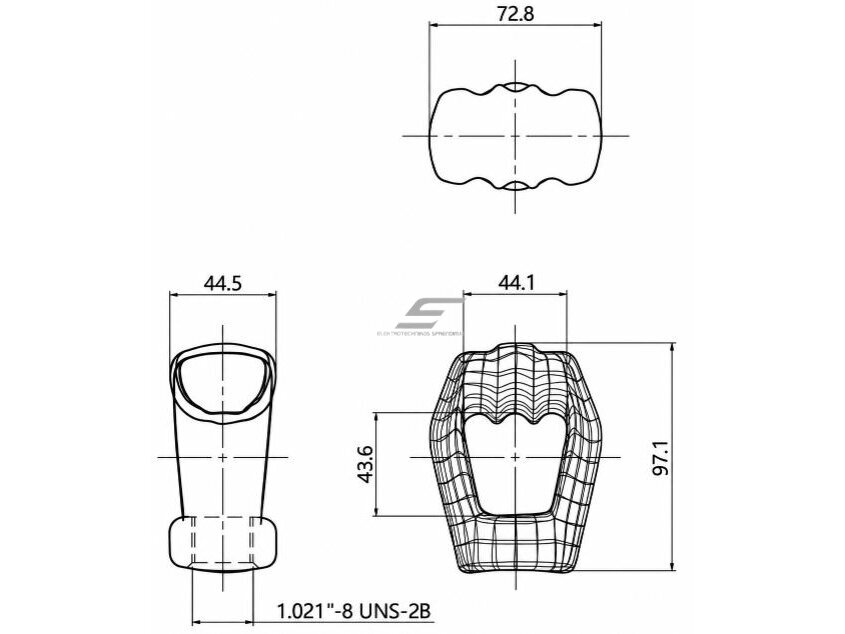

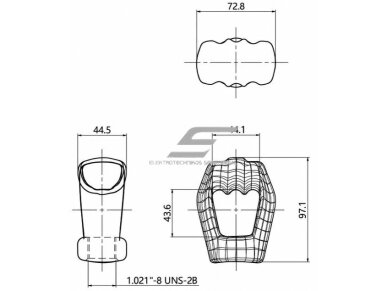

• Brėžinyje nurodyta minimali ardomoji jėga – 141kN.

• Vientisa kaltinė konstrukcija.
• Mechaninėms jungtims tinkamas Q235 plienas.
• Karštojo cinkavimo antikorozinė apsauga.
• 86µm apsauginė cinko danga.
• Plati profiliuota atraminė kilpa.
• Srieginis montavimas leidžia integruoti detalę į atramos jungties sistemą.
• Tinka lauko elektros tinklų ir komunalinės infrastruktūros konstrukcijoms.

• Būtinas tikslus sriegio suderinamumas: jungiamas elementas turi atitikti 1.021"-8 UNS-2B sriegio reikalavimus.
• Negalima nustatyti leidžiamos darbinės apkrovos vien iš 141kN ardomosios jėgos.
• Apkrovos kryptis svarbi: detalė turi būti naudojama pagal numatytą konstrukcinę schemą.
• Pažeidus cinko dangą gali sumažėti atsparumas korozijai.
• Visa jungtis yra tiek stipri, kiek jos silpniausias komponentas: būtina vertinti ir strypą, lyną, gnybtus bei kitus tvirtinimo elementus.

Elektros arba komunalinių tinklų atramoje sumontuojamas tinkamo sriegio tvirtinimo strypas. Ant jo užsukama kilpinė veržlė, suformuojant išorinį mechaninį jungties tašką.

Į profiliuotą kilpos dalį prijungiamas projekte numatytas lyninis arba vielinis tvirtinimo elementas. Kilpos forma sudaro platesnį atraminį kontaktą nei paprasta siaura akis.

Galutinė jungties apkrova parenkama įvertinus ne tik pačios veržlės parametrus, bet ir tvirtinimo strypo, lyno, jungiamųjų elementų, atramos bei visos konstrukcijos projektines charakteristikas.

Parenkant detalę turi būti tikrinama ne tik pati kilpinė veržlė, bet ir srieginis strypas, lynas, viela, gnybtai, tarpiniai elementai ir atramos konstrukcija. Visų komponentų mechaniniai parametrai turi atitikti konkretaus projekto reikalavimus.

Naudojama mechaninėms jungtims ant atramų ir kitose infrastruktūros konstrukcijose.

Iš Q235 anglinio plieno.

Taip. Paviršius yra karštai cinkuotas.

Nurodytas dangos storis – 86µm.

1.021"-8 UNS-2B vidinis sriegis.

97,1mm.

Maždaug 0,96kg svoris.

141kN.

Ne. Ardomoji jėga ir leidžiama darbinė apkrova nėra tas pats parametras. Darbinė apkrova turi būti nustatyta pagal projektą, taikomą saugos koeficientą ir visos jungties charakteristikas.

Tvirtinimo detalė turi būti parinkta pagal konkrečios konstrukcijos projektinę apkrovą, apkrovos kryptį, naudojamo srieginio strypo parametrus ir kitų jungties komponentų mechanines charakteristikas. Prieš montuojant būtina patikrinti sriegio suderinamumą ir gaminio būklę.

Brėžinyje nurodyta 141kN minimali ardomoji jėga neturi būti tiesiogiai naudojama kaip leidžiama darbinė apkrova be atitinkamo konstrukcinio įvertinimo ir saugos koeficiento. Pažeistos, deformuotos arba stipriai korozijos paveiktos detalės naudoti negalima.
