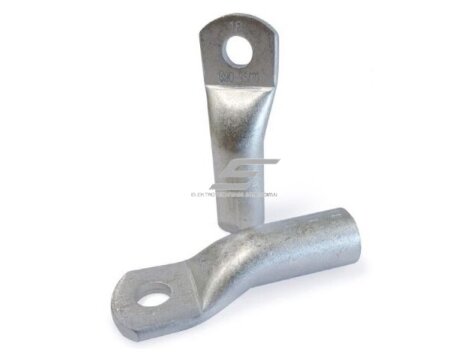

  • Kilpinis antgalis kabeliams | 6mm² | M5 | presuojamas | TCD-6/5 | DIN 46235 | 005220

    Kodas: 005220

    TCD kabelio antgalis, pagamintas iš elektrolitinio vario su alavuota apdaila, pagerinančia elektrinį kontaktą.

  • Kilpinis antgalis kabeliams | 6mm² | M5 | presuojamas | TCD-6/5 | DIN 46235 | 005220

    TCD-6/5 – presuojamas kilpinis kabelio antgalis 6 mm² variniam laidininkui su kontaktine anga varžtui M5. Pagamintas pagal DIN 46235 – tai standartizuotas presuojamų antgalių variniams laidininkams tipas. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.

    Pagrindinė mintis:
    Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (6 mm²) ir varžto, prie kurio jungiama, dydį (M5). Mažo skerspjūvio antgaliai naudojami valdymo grandinėse, skyduose ir įrenginių prijungimui. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.
    Laidininko skerspjūvis
    6 mm²
    Kontaktinė anga
    M5
    Prijungimas
    presuojamas
    Serija / žymėjimas
    TCD-6/5 (DIN 46235)

    Veikimo principas

    Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.

    Vamzdelis užpresuojamas presavimo įrankiu su 6 mm² skerspjūviui skirta matrica (DIN 46235 antgaliams naudojamos šešiakampės matricos). Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.

    Kilpinė dalis su anga M5 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.

    Kuo naudingas TCD-6/5?
    Tikslus skerspjūvio ir varžto derinys (6 mm² / M5) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.

    Techninės specifikacijos

    Prekės tipasKilpinis presuojamas kabelio antgalis
    Žymėjimas / kodasTCD-6/5 / 005220
    SerijaTCD
    Laidininko skerspjūvis6 mm²
    Kontaktinė anga (varžtui)M5
    Laidininkasvarinis
    Prijungimo būdaspresavimas
    StandartasDIN 46235

    Pagrindinės funkcijos

    • Laidininko užbaigimas – 6 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
    • Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
    • Kontaktinė anga M5 – tiesiogiai tinka M5 varžtui ar smeigei.
    • DIN 46235 – standartizuoti matmenys, todėl lengva parinkti presavimo matricą.
    • Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime TCD-6/5.

    Kur naudojamas?

    • Valdymo ir automatikos skydai
    • Įžeminimo ir išlyginamųjų jungčių laidai
    • Variklių ir siurblių gnybtai
    • Šildymo ir vėdinimo įrangos prijungimas
    • Saulės elektrinių ir keitiklių pagalbinės grandinės
    • Gamybos įrenginių remontas

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Vienas aiškus derinys 6 mm² / M5 – mažiau klaidų montuojant skydą.
    Įrenginių remonto meistrui.
    Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.
    Projektuotojui ir pirkėjui.
    DIN 46235 žymėjimas leidžia tiksliai įrašyti antgalį į specifikaciją.

    Praktinis panaudojimas

    Jeigu skyde reikia prijungti 6 mm² varinį kabelį prie šynos ar aparato su M5 varžtu, tada naudojamas TCD-6/5: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 6 mm² matrica ir jungtis izoliuojama termovamzdeliu.

    Pliusai

    • Tikslus skerspjūvio ir varžto derinys
    • Patikima presuota jungtis
    • Tinka variniams laidininkams
    • Standartizuotas DIN 46235
    • Kompaktiška kilpinė dalis

    Minusai / ribojimai

    • Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
    • Reikia presavimo įrankio ir tinkamos matricos
    • Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
    • Netinkamo skerspjūvio antgalis nesudarys patikimos jungties

    Saugos ir montavimo pastabos

    • Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
    • Naudoti 6 mm² skerspjūviui skirtą matricą
    • Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
    • Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
    • Varžtą priveržti įrenginio gamintojo nurodytu momentu
    • Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu

    Greitas pasirinkimo gidas

    6 mm²
    M5
    presuojamas
    TCD DIN 46235
    variui
    Tinka, kai reikia:
    • užbaigti 6 mm² varinį laidininką
    • prijungti prie M5 varžto ar smeigės
    • patvarios presuotos jungties skyde ar įrenginyje
    Patikrinkite prieš naudojimą:
    • ar laidininko skerspjūvis tiksliai 6 mm²
    • ar gnybto varžtas M5
    • ar turite tinkamą presavimo įrankį ir matricą
    • ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
    Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.

    DUK

    Kaip parinkti kilpinį antgalį?
    Pagal laidininko skerspjūvį (6 mm²) ir varžto dydį (M5) – abu turi sutapti.
    Ar tinka aliuminio kabeliui?
    Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.
    Kokiu įrankiu presuoti?
    Presavimo replėmis ar hidrauliniu presu su 6 mm² matrica.
    Ar galima prisukti prie didesnio varžto?
    Ne – anga M5 skirta tik M5 varžtui; kitam varžtui rinkitės kitą antgalį.
    Ar reikia izoliuoti?
    Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.
    Kas yra DIN 46235?
    Tai standartas presuojamiems antgaliams variniams laidininkams su nustatytais matmenimis.

    Kilpinis antgalis kabeliams | 6mm² | M5 | presuojamas | TCD-6/5 | DIN 46235 | 005220

    TCD-6/5 – presuojamas kilpinis kabelio antgalis 6 mm² M5 pagal DIN 46235 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.
