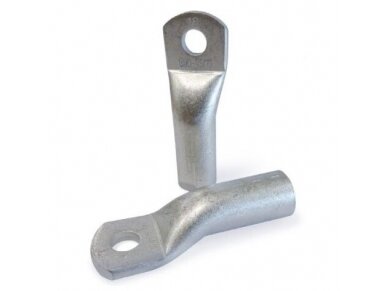

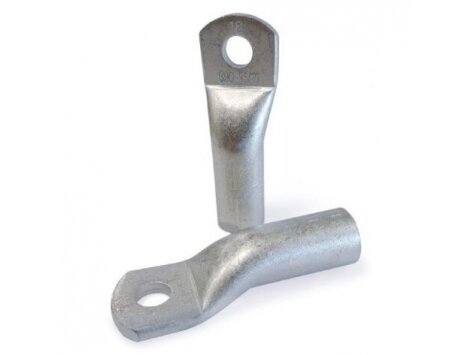

Kilpinis antgalis kabeliams | 35mm² | M6 | presuojamas | TCD-35/6 | DIN 46235 | 005410
Kodas: 005410Kaina 1.82 € su PVM( 1.50 € be PVM )TCD kabelio antgalis, pagamintas iš elektrolitinio vario su alavuota apdaila, pagerinančia elektrinį kontaktą.
-
Kilpinis antgalis kabeliams | 35mm² | M6 | presuojamas | TCD-35/6 | DIN 46235 | 005410
TCD-35/6 – presuojamas kilpinis kabelio antgalis 35 mm² variniam laidininkui su kontaktine anga varžtui M6. Pagamintas pagal DIN 46235 – tai standartizuotas presuojamų antgalių variniams laidininkams tipas. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.
Pagrindinė mintis:
Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (35 mm²) ir varžto, prie kurio jungiama, dydį (M6). Šio skerspjūvio antgaliai dažniausiai naudojami paskirstymo skyduose, įvaduose, keitikliuose ir akumuliatorių grandinėse. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.Laidininko skerspjūvis
35 mm²Kontaktinė anga
M6Prijungimas
presuojamasSerija / žymėjimas
TCD-35/6 (DIN 46235)Veikimo principas
Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.
Vamzdelis užpresuojamas presavimo įrankiu su 35 mm² skerspjūviui skirta matrica (DIN 46235 antgaliams naudojamos šešiakampės matricos). Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.
Kilpinė dalis su anga M6 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.
Kuo naudingas TCD-35/6?
Tikslus skerspjūvio ir varžto derinys (35 mm² / M6) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.Techninės specifikacijos
Prekės tipas Kilpinis presuojamas kabelio antgalis Žymėjimas / kodas TCD-35/6 / 005410 Serija TCD Laidininko skerspjūvis 35 mm² Kontaktinė anga (varžtui) M6 Laidininkas varinis Prijungimo būdas presavimas Standartas DIN 46235 Pagrindinės funkcijos
- Laidininko užbaigimas – 35 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
- Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
- Kontaktinė anga M6 – tiesiogiai tinka M6 varžtui ar smeigei.
- DIN 46235 – standartizuoti matmenys, todėl lengva parinkti presavimo matricą.
- Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime TCD-35/6.
Kur naudojamas?
- Paskirstymo ir įvadiniai skydai
- Įžeminimo šynos
- Keitikliai ir saulės elektrinės
- Akumuliatorių ir UPS grandinės
- Variklių ir kompresorių maitinimas
- Generatorių prijungimas
Naudojimas pagal poreikį
Elektrikui montuotojui.
Vienas aiškus derinys 35 mm² / M6 – mažiau klaidų montuojant skydą.Įrenginių remonto meistrui.
Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.Projektuotojui ir pirkėjui.
DIN 46235 žymėjimas leidžia tiksliai įrašyti antgalį į specifikaciją.Praktinis panaudojimas
Jeigu skyde reikia prijungti 35 mm² varinį kabelį prie šynos ar aparato su M6 varžtu, tada naudojamas TCD-35/6: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 35 mm² matrica ir jungtis izoliuojama termovamzdeliu.Pliusai
- Tikslus skerspjūvio ir varžto derinys
- Patikima presuota jungtis
- Tinka variniams laidininkams
- Standartizuotas DIN 46235
- Kompaktiška kilpinė dalis
Minusai / ribojimai
- Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
- Reikia presavimo įrankio ir tinkamos matricos
- Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
- Netinkamo skerspjūvio antgalis nesudarys patikimos jungties
Saugos ir montavimo pastabos
- Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
- Naudoti 35 mm² skerspjūviui skirtą matricą
- Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
- Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
- Varžtą priveržti įrenginio gamintojo nurodytu momentu
- Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu
Greitas pasirinkimo gidas
35 mm²M6presuojamasTCD DIN 46235variuiTinka, kai reikia:- užbaigti 35 mm² varinį laidininką
- prijungti prie M6 varžto ar smeigės
- patvarios presuotos jungties skyde ar įrenginyje
Patikrinkite prieš naudojimą:- ar laidininko skerspjūvis tiksliai 35 mm²
- ar gnybto varžtas M6
- ar turite tinkamą presavimo įrankį ir matricą
- ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.DUK
Kaip parinkti kilpinį antgalį?
Pagal laidininko skerspjūvį (35 mm²) ir varžto dydį (M6) – abu turi sutapti.Ar tinka aliuminio kabeliui?
Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.Kokiu įrankiu presuoti?
Presavimo replėmis ar hidrauliniu presu su 35 mm² matrica.Ar galima prisukti prie didesnio varžto?
Ne – anga M6 skirta tik M6 varžtui; kitam varžtui rinkitės kitą antgalį.Ar reikia izoliuoti?
Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.Kas yra DIN 46235?
Tai standartas presuojamiems antgaliams variniams laidininkams su nustatytais matmenimis.Kilpinis antgalis kabeliams | 35mm² | M6 | presuojamas | TCD-35/6 | DIN 46235 | 005410
TCD-35/6 – presuojamas kilpinis kabelio antgalis 35 mm² M6 pagal DIN 46235 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.
Publikuota: 2026-11-12 · Parametrai pagal tiekėjo specifikaciją: 2026-11-12
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
