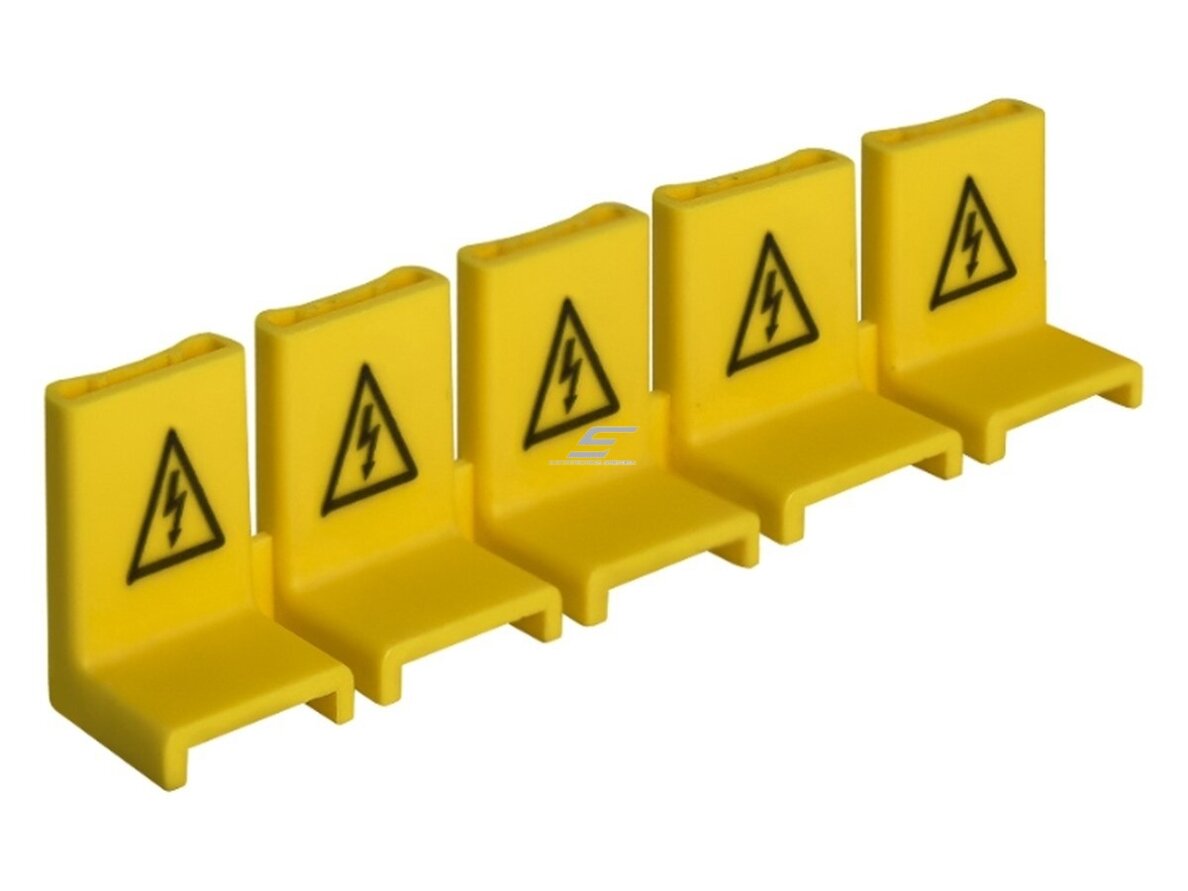

    Komutacinės šynos antgalis | 10/16 mm² | 18 mm | Ui 500 V | IP20 | Promfactor Baltic | CF1016

    Kodas: CF1016
    Pasiteirauti apie prekę
    Kaina 0.56 € su PVM
    ( 0.46 € be PVM )

    Promfactor Baltic CF1016 – izoliacinis antgalis 10/16 mm² komutacinėms šynoms, 18 mm žingsnis, Ui 500 V, IP20, atviriems šynos galams uždengti.

  • Prekės aprašymas

    Komutacinės šynos antgalis | 10/16 mm² | 18 mm | Ui 500 V | IP20 | Promfactor Baltic | CF1016

    CF1016 – Promfactor Baltic izoliacinis antgalis 10 ir 16 mm² komutacinėms šynoms su 18 mm žingsniu. Jis uždengia neizoliuotą šynos galą ar nepanaudotus šynos dantukus ir apsaugo nuo atsitiktinio prisilietimo.

    Pagrindinė mintis:
    Supjaustytos ar ne iki galo išnaudotos komutacinės šynos galas lieka atviras – CF1016 jį uždengia, todėl modulinių aparatų eilė skyde lieka IP20.
    Šynos skerspjūvis
    10 / 16 mm²
    Žingsnis
    18 mm
    Izoliacijos įtampa
    Ui 500 V
    Apsaugos laipsnis
    IP20

    Veikimo principas

    CF1016 uždedamas ant komutacinės šynos galo ar nepanaudotų dantukų po to, kai šyna sumontuota ir prijungta prie modulinių aparatų.

    Izoliacinis antgalis, kurio izoliacijos įtampa 500 V ir atsparumas ugniai 850 °C (30 s), uždengia srovines dalis ir išlaiko IP20 apsaugos laipsnį.

    Rezultatas – skyde nelieka atvirų šynos galų, o modulinių aparatų eilė saugi aptarnauti.

    Kuo naudingas CF1016?
    Paprasta detalė, kuri uždengia atvirą 10/16 mm² šynos galą ir išlaiko skydo IP20 apsaugą.

    Techninės specifikacijos

    Prekės tipas Komutacinės šynos antgalis (izoliacinis dangtelis)
    Gamintojas / kodas Promfactor Baltic / CF1016
    Tinkamos šynos 10 ir 16 mm² komutacinės šynos
    Standartai IEC 60664, EN/IEC 60439-1
    Žingsnis tarp polių 18 mm
    Izoliacijos įtampa (Ui) 500 V
    Atsparumas ugniai (IEC 60695-2-1) 850 °C (30 s)
    Taršos laipsnis 3
    Apsaugos laipsnis IP20
    Aukštis virš jūros lygio iki 2000 m
    Darbinė temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Garantinis laikotarpis 5 metai
    Eksploatacijos trukmė ne mažiau kaip 15 metų

    Pagrindinės funkcijos

    • Šynos galo izoliacija – uždengia atvirą komutacinės šynos galą.
    • Nepanaudotų dantukų izoliacija – dengia laisvus šynos dantukus.
    • IP20 – apsauga nuo atsitiktinio prisilietimo pirštu.
    • Ui 500 V – tinka 230/400 V skydams.
    • Atsparumas ugniai – 850 °C (30 s) pagal IEC 60695-2-1.
    • 18 mm žingsnis – atitinka modulinių aparatų žingsnį.

    Kur naudojamas?

    • Butų skirstomieji skydeliai
    • Individualių namų skydai
    • Komercinių patalpų skydai
    • Pramoniniai paskirstymo skydai
    • Automatikos skydai su moduliniais aparatais
    • Skydų modernizacija, kai šyna trumpinama

    Naudojimas pagal poreikį

    Skydų surinkėjui.
    CF1016 uždengia nupjautos 10/16 mm² šynos galą, todėl skydas perduodamas užsakovui be atvirų srovinių dalių.
    Elektrikui, modernizuojančiam skydą.
    Pašalinus aparatą, nepanaudotus šynos dantukus galima uždengti antgaliu, nekeičiant šynos.
    Techninės priežiūros specialistui.
    Uždengti šynos galai sumažina atsitiktinio prisilietimo riziką atliekant matavimus skyde.

    Praktinis panaudojimas

    Jeigu 16 mm² komutacinė šyna nupjauta ir jos galas lieka atviras, tada ant jo uždedamas CF1016 antgalis (18 mm, Ui 500 V, IP20).

    Pritaikymo gidas: kaip naudojamas praktikoje

    CF1016 naudojamas visur, kur skyde lieka atviras komutacinės šynos galas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Buto skydelis Nupjauta 10 mm² šyna Uždengtas šynos galas Šyną pjaukite tik atjungus įtampą
    Namo skydas 16 mm² šyna su laisvais dantukais Laisvi dantukai izoliuoti Patikrinkite, ar antgalis tvirtai užsifiksavo
    Skydo modernizacija Pašalintas modulinis aparatas IP20 išlaikoma Prieš uždedant nuvalykite šynos galą

    Ką parinkti kartu su CF1016

    Komponentas Rekomenduojamas modelis
    Antgalis 10/16 mm² šynoms CF1016 ← šis modelis
    DIN bėgelis 35×7,5 mm, 100 mm FD010100
    DIN bėgelis 35×7,5 mm, 300 mm FD010300
    DIN bėgelis 35×7,5 mm, 500 mm FD010500
    Taisyklė: antgalį rinkitės pagal komutacinės šynos skerspjūvį (10 ar 16 mm²) ir 18 mm žingsnį; kiekvienam atviram šynos galui reikia vieno antgalio.
    Kada rinktis kitą sprendimą: DIN bėgeliai FD010100–FD011000; galinis fiksatorius EW-35.

    Pliusai

    • Tinka 10 ir 16 mm² šynoms
    • IP20 apsauga
    • Ui 500 V
    • Atsparumas ugniai 850 °C (30 s)
    • Eksploatacijos trukmė ne mažiau kaip 15 metų

    Minusai / ribojimai

    • Tinka tik 10/16 mm² šynoms su 18 mm žingsniu
    • Tai izoliacinis priedas – šyna užsakoma atskirai
    • Gamintojo duomenyse nurodytas polių skaičius „5“ prieštarauja antgalio paskirčiai – suderinamumą su konkrečia šyna patikrinkite prieš užsakant

    Saugos ir montavimo pastabos

    • Montuokite tik atjungus įtampą ir patikrinus, kad jos nėra.
    • Montavimą atlieka kvalifikuotas elektrikas.
    • Patikrinkite, ar antgalis tvirtai laikosi ir neatidengia srovinių dalių.

    Greitas pasirinkimo gidas

    10/16 mm²
    18 mm
    Ui 500 V
    IP20
    850 °C
    Tinka, kai reikia:
    • uždengti atvirą komutacinės šynos galą;
    • izoliuoti nepanaudotus šynos dantukus;
    • išlaikyti IP20 apsaugą skyde.
    Patikrinkite prieš naudojimą:
    • šynos skerspjūvį – 10 ar 16 mm²;
    • žingsnį – 18 mm;
    • kiek atvirų šynos galų reikia uždengti.
    Svarbus priminimas: CF1016 – izoliacinis antgalis; komutacinė šyna užsakoma atskirai.

    DUK

    Kam skirtas CF1016?
    CF1016 uždengia atvirą 10/16 mm² komutacinės šynos galą ar nepanaudotus dantukus.
    Kokioms šynoms tinka?
    Antgalis tinka 10 ir 16 mm² komutacinėms šynoms su 18 mm žingsniu.
    Kokia izoliacijos įtampa?
    Izoliacijos įtampa Ui yra 500 V.
    Koks apsaugos laipsnis?
    Antgalis užtikrina IP20 apsaugos laipsnį.
    Koks atsparumas ugniai?
    Atsparumas ugniai pagal IEC 60695-2-1 yra 850 °C (30 s).
    Kokia darbinė temperatūra?
    Darbinė temperatūra yra -25…+55 °C.
