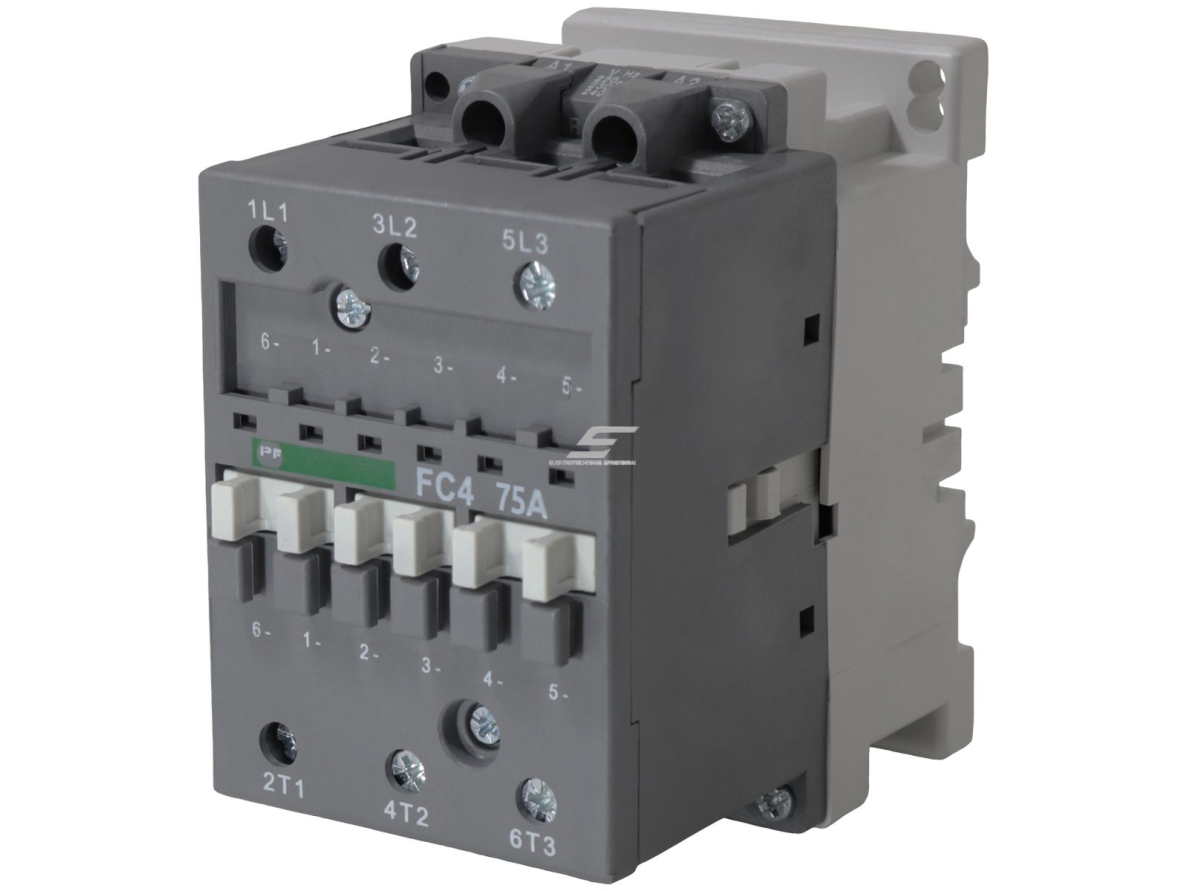

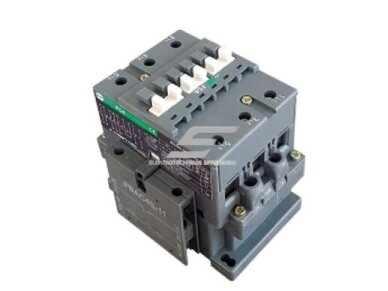

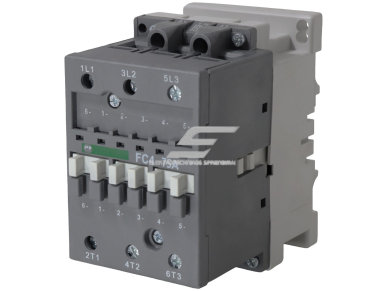

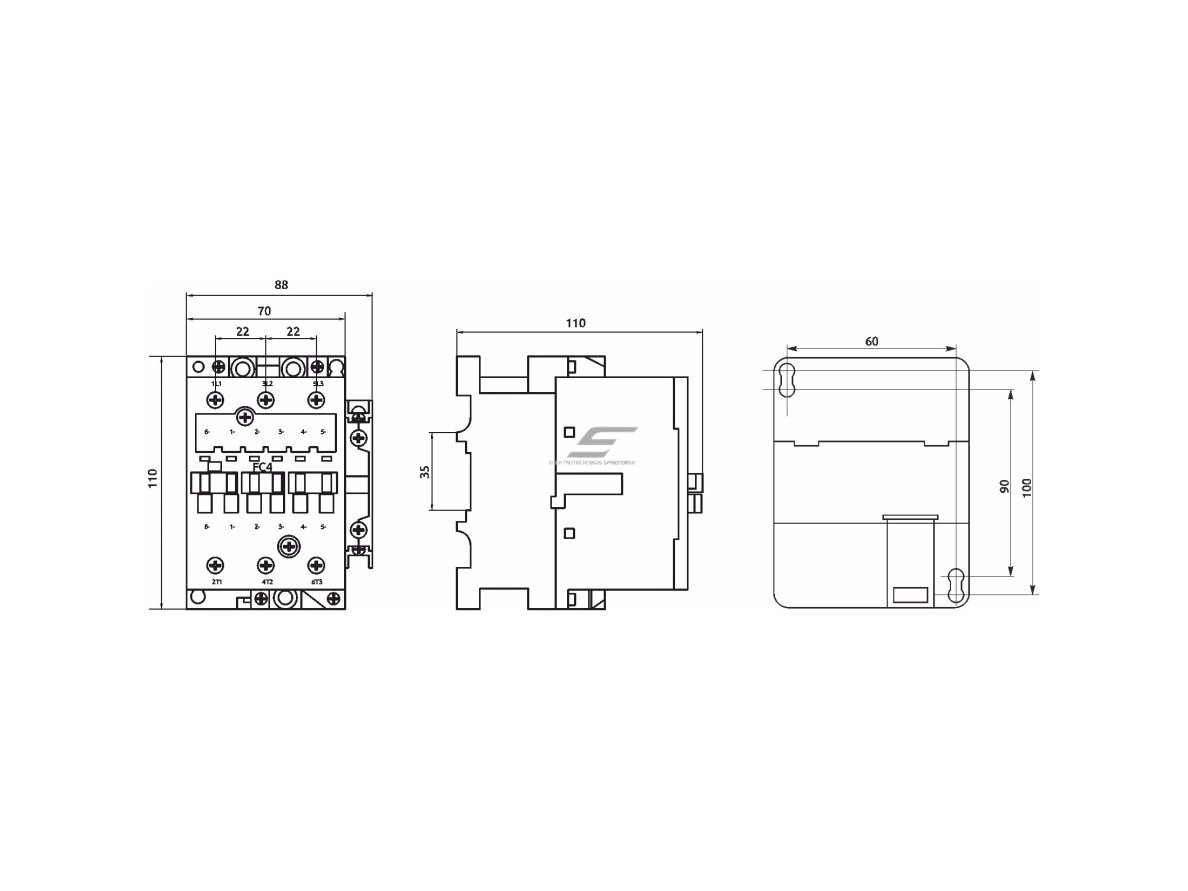

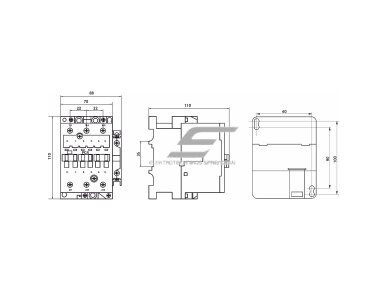

Pramoninis magnetinis kontaktorius | 3P | 75 A (AC-3) | 22 kW/230 V | 1 NO + 1 NC | ritė 42 V AC | IEC/EN 60947-4-1 | Promfactor Baltic FC40075042

Pramoninis magnetinis kontaktorius | 3P | 75 A (AC-3) | 22 kW/230 V | 1 NO + 1 NC | ritė 42 V AC | IEC/EN 60947-4-1 | Promfactor Baltic FC40075042

FC40075042 – trifazis elektromagnetinis kontaktorius, skirtas elektros grandinių įjungimui ir išjungimui pramonės, administracinėse ir komercinėse patalpose bei civilinės statybos objektuose. Naudojamas variklių, šildymo sistemų ir kitų apkrovų valdymui, kai reikia dažno ir patikimo grandinės junginėjimo be rankinio įsikišimo. Šios versijos valdymo ritė veikia nuo 42 V AC – žemos saugos įtampos, todėl kontaktorius tinka aplinkoms, kur 230 V valdymo grandinė nepageidautina arba draudžiama.

• Trifazis galios junginėjimas – 3P kontaktai įjungia ir išjungia visą apkrovą vienu suveikimu.
• 42 V AC valdymo ritė – leidžia valdyti iš saugios žemos įtampos grandinės, atskirtos nuo 230/400 V tinklo.
• 1 NO + 1 NC papildomas kontaktas – signalizuoja kontaktoriaus būseną valdymo sistemai arba blokuoja kitą grandinę.
• Dažnas junginėjimas – iki 1200 ciklų per valandą, tinka automatizuotam, pasikartojančiam valdymui.
• Ilgas mechaninis tarnavimo laikas – iki 8 mln. mechaninių operacijų be dalių keitimo.
• Papildomos įrangos jungimas – galima montuoti papildomus kontaktų blokus ir šiluminę relę.

• Papildomų kontaktų blokai NO/NC – montuojami iš šono arba iš viršaus ant kontaktoriaus; naudojami signalizacijai (būsenos lemputė, PLC įėjimas), blokuotėms ir savilaikos grandinei, kai gamyklinio 1 NO + 1 NC kontakto nepakanka. Tinka tos pačios FC serijos blokai.
• Šiluminė relė – kabinama tiesiai ant kontaktoriaus jėgos gnybtų, saugo variklį nuo perkrovos ir fazės dingimo; parenkama pagal variklio vardinę srovę (75 A kontaktoriui – relė su diapazonu, apimančiu variklio srovę, pvz. 37–50 A arba 48–65 A).
• Laiko relė – užlaiko įjungimą arba išjungimą (ON-delay / OFF-delay), naudojama žvaigždė–trikampis paleidimui, ventiliatorių išbėgimo laikui, kelių įrenginių eiliškumui; montuojama ant kontaktoriaus arba DIN bėgelio.
• Ritės viršįtampių slopintuvas (RC arba varistorius) – slopina ritės išjungimo impulsą, saugo mygtukus, laiko reles ir PLC išėjimus.
• Mechaninė ir elektrinė blokuotė – dviem kontaktoriams reversiniame (pirmyn–atgal) paleidiklyje, kad abu niekada nesuveiktų vienu metu.
• Valdymo elementai – 22 mm mygtukai START (žalias, NO) ir STOP (raudonas, NC), fazių kontrolės relė (fazių seka, dingimas, asimetrija), automatinis jungiklis 3P arba variklio apsaugos jungiklis trumpojo jungimo apsaugai.

• Pramoninis kontaktorius (šis) – skirtas varikliams ir kitoms induktyvinėms apkrovoms (AC-3): atlaiko variklio paleidimo srovę, kelis kartus viršijančią vardinę, ir ją saugiai nutraukia; ant korpuso kabinami priedai (kontaktų blokai, šiluminė relė, laiko relė). Rinktis, kai valdomas variklis, siurblys, kompresorius, ventiliatorius, kranas.
• Tarpinė relė – maži kontaktai (5–16 A), skirta valdymo signalams perduoti ir PLC išėjimams galvaniškai atskirti nuo jėgos grandinės. Variklių tiesiogiai nejunginėja – jos kontaktai nuo paleidimo srovės sulimpa. Rinktis signalų kartojimui, blokuotėms, automatikos loginėms grandinėms.
• Modulinis kontaktorius – DIN bėgelio korpusas kaip automato, skirtas aktyvinėms apkrovoms (AC-1/AC-7a): šildymui, apšvietimui, boileriams, vėdinimui. Tylus, kompaktiškas, bet be priedų sistemos ir be šiluminės relės; dažnam variklių paleidimui netinka. Rinktis buto ar namo skydui.
• Kietojo kūno relė (SSR) – be judančių dalių, tinka milijonams ciklų ir greitam junginėjimui (temperatūros PID reguliavimas, PWM), tyli. Šyla – reikia radiatoriaus, o išjungta nesuteikia galvaninio atjungimo, todėl neatstoja jungiklio saugai. Rinktis šildymo elementų ir dažno ciklinio valdymo grandinėms.

• Variklių paleidimo ir stabdymo grandinės pramoniniuose įrenginiuose
• Šildymo sistemų ir šildymo elementų valdymas
• Automatizuotos gamybos linijos, kur junginėjimas vyksta be rankinio įsikišimo
• Staklės ir žemės ūkio ar kasybos įranga su žemos įtampos valdymo grandinėmis
• Laivai ir drėgnos patalpos, kuriose reikalaujama SELV/PELV valdymo įtampos
• Komerciniai ir administraciniai objektai – ventiliacijos, apšvietimo ar siurblių valdymas
• Sausos arba vidutinės drėgmės patalpos be stiprių vibracijų ir smūgių

Gamybos ceche stovi 22 kW siurblio variklis (400 V, ~46 A). Skyde jau yra 42 V AC valdymo tinklas, iš kurio maitinami mygtukų pultai. FC40075042 jungiamas tarp automatinio jungiklio ir variklio; jo ritė valdoma START/STOP mygtukais per savilaikos grandinę, kurioje panaudotas gamyklinis 1 NO + 1 NC kontaktas. Ant kontaktoriaus jėgos gnybtų užkabinama šiluminė relė 37–50 A: perkrovus variklį jos NC kontaktas (95–96) nutraukia ritės grandinę ir kontaktorius atsijungia.

• Prieš montavimą atjunkite maitinimą nuo pagrindinės ir valdymo grandinių.
• Naudokite tik 42 V AC valdymo šaltinį – aukštesnė įtampa gali sudeginti ritę, žemesnė – neleisti suveikti.
• Motoro grandinėms papildomai montuokite šiluminę relę tarp kontaktoriaus ir variklio – kontaktorius pats variklio nuo perkrovos nesaugo.
• Užveržkite gnybtus pagal gamintojo nurodytą sukimo momentą, po pirmos apkrovos patikrinkite pakartotinai.
• Montuokite uždarame skyde – apsaugos laipsnis IP20 nėra pritaikytas dulkėtai ar drėgnai atvirai aplinkai.
• Reguliariai tikrinkite kontaktus po ilgo intensyvaus naudojimo – dažnas junginėjimas didelėmis srovėmis palaipsniui dilina kontaktų paviršių.

Greitas pasirinkimo gidas

Pramoninis magnetinis kontaktorius | 3P

FC40075042 – trifazis pramoninis magnetinis kontaktorius 75 A (AC-3), skirtas 230/400/690 V grandinių valdymui su 42 V AC valdymo rite ir 1 NO + 1 NC papildomu kontaktu. Atitinka IEC/EN 60947-4-1, pritaikytas iki 1200 ciklų/h junginėjimui, tarnauja iki 8 mln. mechaninių operacijų. Su papildoma šilumine rele naudojamas variklių apsaugai, o žemos įtampos ritė leidžia jį valdyti iš saugios SELV/PELV grandinės staklėse, žemės ūkio ir kasybos įrangoje, laivuose ar drėgnose patalpose.
