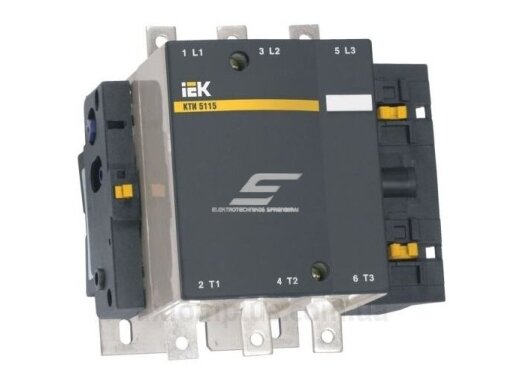

Kontaktorius | 55kW | 115A | 400V | IEK | KTI-5115 115A

Specifikacijos
Nominali kintamosios srovės darbinė įtampa

Ue, V 230;

400;

660
Nominali izoliacijos įtampa Ui, V 1000
Nominali darbinė srovė, ty naudojimo kategorija АС-3 (Un? 400 V), А 115
Įprasta šiluminė srovė Ith (t °? 40 °), taikymo kategorija АС-1, А 200
Nominali apkrova AC-3,

230 V 30kW
400 V 55kW
660 V 80kW
Maks. trumpalaikė apkrova (t? 1 s), А 920
Sąlyginė trumpojo jungimo srovė Inc, А 5000
Apsauga nuo viršsrovės - gG saugiklis, A 200
Pertraukiamasis režimas, veikimo ciklai per valandą
Išsklaidyta galia esant vardinei srovei, W / polius АС-3 5
AC-1 15
Valdymo grandinės specifikacijos

Specifikacijos
Nominali valdymo ritės įtampa Uc, V 230
Valdymo įtampos diapazonų veikimas (0,8? 1,1)? Uc
atpalaidavimas (0,35? 0,55)? Uc
Ritės suvartojimas veikiant Uc, VA

cos? = 0,3 550
išlaikymas

cos? = 0,75 45
Atsakymo laikas, ms uždaroma 23-35
atidarymas 5-15
Elektros patvarumas, mln. Vienetų ciklai АС-3 0,8
AC-1 0,5
Mechaninis patvarumas, mln. Vienetų 1 ciklas
Išsklaidyta galia, W / polius 12 × 16
