  • Nauja prekė   Belaidis kranų valdymo pultas | 4 mygtukai + START/STOP | 1 greitis | 12–24 V AC/DC | IP65 | ESF24-6SHS-6
    Nauja prekė   Belaidis kranų valdymo pultas | 4 mygtukai + START/STOP | 1 greitis | 12–24 V AC/DC | IP65 | ESF24-6SHS-6 1

    Belaidis kranų valdymo pultas | 4 mygtukai + START/STOP | 1 greitis | 12–24 V AC/DC | IP65 | ESF24-6SHS-6

    Kodas: ESF24-6SHS-6
    Pasiteirauti apie prekę
    Kaina 104.16 € su PVM
    ( 86.09 € be PVM )

    Radijo pultas dviem judesiams – kėlimui ir vežimėlio ar tilto judėjimui: UP, DOWN, WEST, EAST, START ir STOP. Imtuvas maitinamas 12–24 V AC/DC, apsauga IP65.

  • Prekės aprašymas

    Belaidis kranų pultas ESF24-6SHS-6 – 4 kryptys, 12–24 V AC/DC

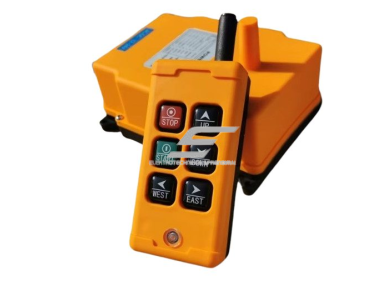

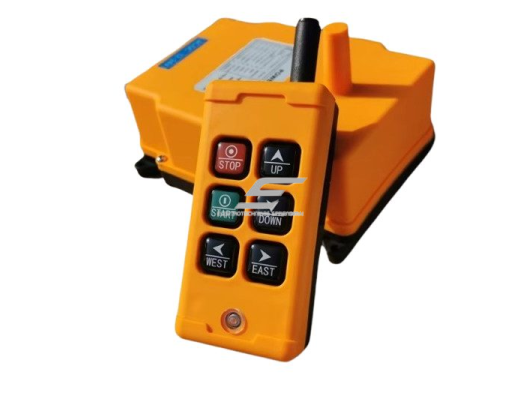

    ESF24-6SHS-6 – radijo valdymo komplektas (siųstuvas + imtuvas) telferiams ir kranams su dviem judesiais: kėlimu ir vežimėlio ar tilto judėjimu. Siųstuvas perduoda komandą radijo kanalu, imtuvo relės įjungia kontaktorių rites, o kontaktoriai jungia variklius.

    Pagrindinė mintis:
    Daug telferių ir nedidelių kranų valdymo grandinė veikia per transformatorių žema įtampa, pvz., 24 V AC. Šio pulto imtuvas maitinamas 12–24 V AC/DC, todėl jungiamas tiesiai į tokią grandinę be papildomo maitinimo šaltinio.
    Mygtukai
    4 + START/STOP
    Greičiai
    1
    Imtuvas
    12–24 V AC/DC
    Apsauga
    IP65

    Veikimo principas

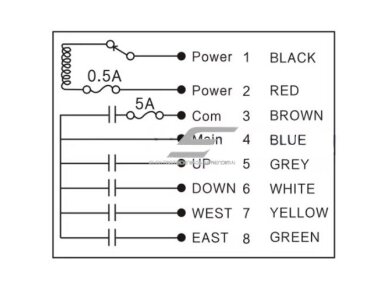

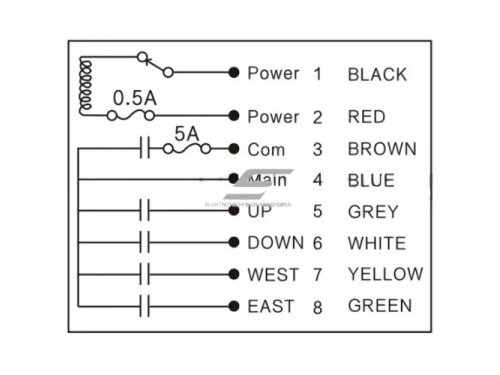

    Imtuvas montuojamas ant telferio ar krano šalia kontaktorių ir maitinamas valdymo grandinės įtampa (12–24 V AC/DC) – tokios pat įtampos turi būti kontaktorių ritės. UP/DOWN ir WEST/EAST išėjimai jungiami į kėlimo ir vežimėlio (ar tilto) kontaktorių ričių grandines per galinius jungiklius, STOP – į pagrindinio kontaktoriaus (KM0) grandinę.

    START įjungia pagrindinį kontaktorių, STOP jį atjungia ir nutraukia visus judesius. Krypčių mygtukai veikia tol, kol laikomi. Priešingų krypčių kontaktoriai turi NC blokavimą, o dingus radijo ryšiui imtuvas turi atjungti išėjimus ir kranas sustoti.

    Operatorius valdo kėlimą ir horizontalų judėjimą vienu siųstuvu, stovėdamas ten, iš kur geriausiai mato krovinį.

    Kuo naudingas ESF24-6SHS-6?
    Tai pultas dviejų judesių mechanizmui su žemos įtampos valdymu: nereikia keisti kontaktorių ar statyti papildomo transformatoriaus. Imtuvo relių kontaktai – 5 A, valdymo grandinei.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ESF24-6SHS-6
    Komplektacija 1 siųstuvas + 1 imtuvas
    Mygtukai UP, DOWN, WEST, EAST + START, STOP
    Greičiai 1
    Imtuvo maitinimas 12–24 V AC/DC
    Imtuvo relių kontaktai 5 A (valdymo grandinei)
    Apsaugos laipsnis IP65

    Pagrindinės funkcijos

    • UP / DOWN – kėlimas ir nuleidimas
    • WEST / EAST – vežimėlio ar tilto judėjimas
    • START ir STOP – įjungia ir atjungia pagrindinį kontaktorių
    • 12–24 V AC/DC imtuvas – jungiamas į žemos įtampos valdymo grandinę
    • IP65 – apsauga nuo dulkių ir vandens čiurkšlių

    Kuo skiriasi nuo panašių modelių?

    • ES-ML-K6 – 6 krypčių mygtukai (3 judesiai), 868 MHz, IP68
    • ES-F21-E1-TX – 6 krypčių mygtukai, universalus 24–440 V AC/DC imtuvas, iki 100 m
    • ES-21-4S – 4 mygtukai, imtuvo relės 10 A

    Kur naudojamas?

    • Telferiai su elektriniu vežimėliu
    • Kabamieji ir nedideli mostiniai kranai su dviem judesiais
    • Kėlimo įranga su 24 V AC valdymo transformatoriumi
    • Mobilūs mechanizmai su 12 V ar 24 V DC valdymu
    • Laidinio 4 krypčių pulto keitimas radijo pultu

    Naudojimas pagal poreikį

    Elektromontuotojui
    Imtuvas jungiamas į esamą 12–24 V valdymo grandinę – nereikia keisti kontaktorių ričių.
    Gamybos įmonei
    Kėlimą ir vežimėlį valdo vienas operatorius iš saugaus atstumo, nelieka laidinio pulto.
    Statybų / sandėlio aikštelei
    IP65 apsauga tinka dulkėtoms vietoms ir darbui po stogine.

    Praktinis panaudojimas

    Jeigu telferio su elektriniu vežimėliu valdymo grandinė maitinama 24 V AC iš transformatoriaus, tada ESF24-6SHS-6 imtuvas jungiamas prie to paties transformatoriaus, UP/DOWN ir WEST/EAST išėjimai – į esamas kontaktorių rites per galinius jungiklius, STOP – į pagrindinio kontaktoriaus grandinę. Po paleidimo patikrinama, ar STOP ir ryšio praradimas sustabdo visus judesius.

    Pliusai

    • Tinka žemos įtampos 12–24 V AC/DC valdymo grandinėms
    • Du judesiai viename siųstuve
    • Paprasta schema – 4 kryptys, START ir STOP
    • IP65 apsauga

    Minusai / ribojimai

    • Tik du judesiai – trims judesiams rinkitės ES-ML-K6 arba ES-F21-E1-TX
    • Vienas greitis – 2 greičių kranui rinkitės ES-24-8D
    • Radijo dažnis ir atstumas specifikacijoje nenurodyti – jei reikia patvirtinto atstumo, rinkitės ES-F21-E1-TX (iki 100 m)
    • Netinka 230 V AC ritėms – tam reikia ES-F21-E1-TX (24–440 V AC/DC)

    Saugos ir montavimo pastabos

    • Imtuvo relės (5 A) jungia tik kontaktorių rites – variklių tiesiogiai nejunkite
    • STOP išėjimą junkite į pagrindinio kontaktoriaus (KM0) grandinę; dingus ryšiui kranas turi sustoti (EN 60204-32)
    • Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje
    • Prieš montavimą ar remontą atjunkite įvadinį jungiklį ir pritaikykite LOTO
    • Po montavimo patikrinkite, ar kryptys atitinka mygtukus ir ar STOP sustabdo visus judesius

    Greitas pasirinkimo gidas

    4 mygtukai + START/STOP
    1 greitis
    12–24 V AC/DC
    IP65

    Patikrinkite prieš užsakant:

    • Kontaktorių ričių įtampa yra 12–24 V AC/DC ir sutampa su imtuvo maitinimu
    • Radijo dažnis (nurodytas imtuvo etiketėje) – patikrinkite, ar dažnis leidžiamas jūsų šalyje
    • Pakanka dviejų judesių (4 krypčių) ir vieno greičio

    DUK

    Kiek mygtukų turi ESF24-6SHS-6?
    Iš viso 6: keturi krypčių (UP, DOWN, WEST, EAST) ir START bei STOP.
    Kokia imtuvo maitinimo įtampa?
    12–24 V AC/DC. Ta pačia įtampa turi veikti kontaktorių ritės.
    Ar galima jungti 230 V AC kontaktorius?
    Ne. 230 V AC ar kitai aukštesnei valdymo įtampai rinkitės ES-F21-E1-TX su 24–440 V AC/DC imtuvu.
    Ką reiškia 5 A?
    Tai imtuvo relių kontaktų srovė valdymo grandinei – kontaktorių ritėms, ne varikliui.
    Koks valdymo atstumas?
    Specifikacijoje nenurodytas. Jei reikia patvirtinto atstumo, rinkitės ES-F21-E1-TX (iki 100 m atviroje erdvėje).
    Kas nutinka, jei dingsta radijo ryšys?
    Imtuvas turi atjungti išėjimus ir kranas sustoti. Paleidžiant tai būtina patikrinti.

    ESF24-6SHS-6 trumpai

    4 krypčių + START/STOP radijo pultas dviejų judesių telferiams ir kranams su žemos įtampos 12–24 V AC/DC valdymu, IP65. Jungiamas per kontaktorius, relės 5 A.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
