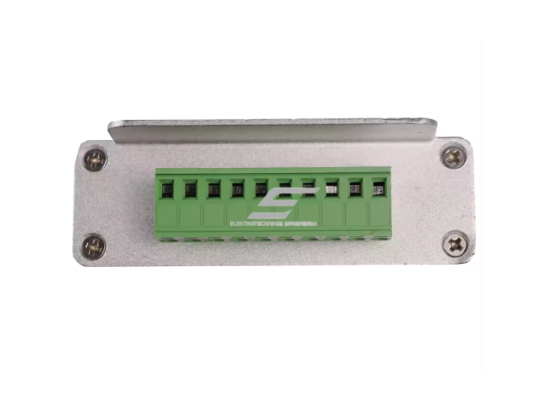

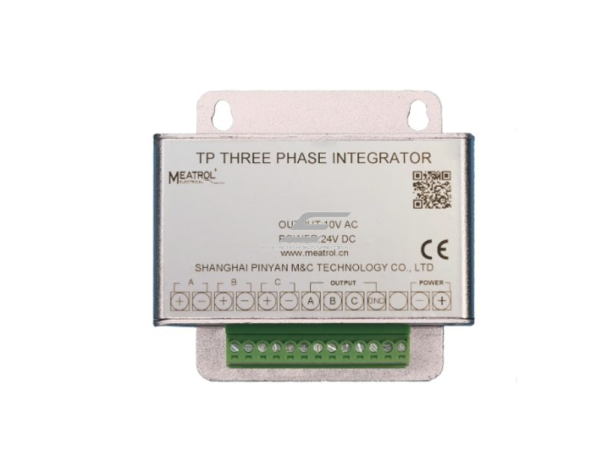

Laboratorinis Rogowski ritės integratorius | didelio tikslumo | 600 A | 50 mV/kA | 0–10 V / 333 mV | AC srovės matavimui | S1.1

Techninės specifikacijos

• Tipas: Laboratorinis Rogowski ritės integratorius (aukšto tikslumo)
• Modelis: S1.1
• Vardinė įėjimo srovė: 600 A
• Išėjimo signalas: 0–10 V AC arba 333 mV RMS
• Ritės perdavimo koeficientas: 50 mV/kA
• Matavimo tikslumas: ±0,2 %
• Dažnių juosta: 5 Hz – 20 kHz
• Maitinimas: 4–12 V DC (numatytasis) arba 24 V DC
• Matavimo tipas: Tik AC srovė
• Konstrukcinė pastaba: Kiekvienai 100 A vardinei srovei maksimalus išėjimas – 1 V
• Pritaikymas: Stacionarus, laboratorinis / stendinis montavimas

Funkcijos

• Aukštos raiškos Rogowski signalo integravimas
• Itin mažos paklaidos – tinka etaloniniams matavimams
• Platus dažnių diapazonas – harmonikų ir dinaminių procesų analizei
• Lanksti konfigūracija pagal pasirinktą ritę ir srovės diapazoną
• Stabilus ir triukšmui atsparus analoginis išėjimas

Naudojimas

• Inžinieriui / R&D specialistui: Tinka prototipų testavimui, galios elektronikos bandymams, keitiklių ir inverterių analizei, kur būtina tiksliai įvertinti sroves plačiame dažnių diapazone.
• Elektros ir matavimo laboratorijoms: Naudojamas kaip aukšto tikslumo matavimo grandinės dalis, derinant su osciloskopais, duomenų kaupikliais ar energijos analizatoriais. Puikus sprendimas kalibravimui ir palyginamiesiems matavimams.
• Pramonės inžinerijai (aukšti reikalavimai): Tinka situacijoms, kur standartinių 4–20 mA ar 0–10 V sprendimų tikslumo nepakanka – pavyzdžiui, elektros tinklo kokybės analizėje, harmonikų tyrimuose ar aukštų srovių bandymuose.

Pliusai

• Labai aukštas tikslumas – ±0,2 %
• Laboratorinė klasė – stabilūs ir pakartojami rezultatai
• Platus dažnių spektras (iki 20 kHz)
• Lankstus pritaikymas skirtingoms Rogowski ritėms

Minusai

• Fiksuota vardinė srovė
• Skirtas AC srovei (DC nematuoja)
• Ne DIN bėgelio formatas – labiau laboratoriniam ar stendiniam naudojimui
• Reikalingas išorinis DC maitinimas
