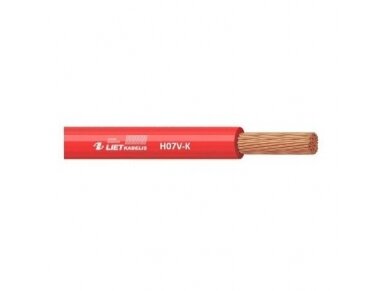

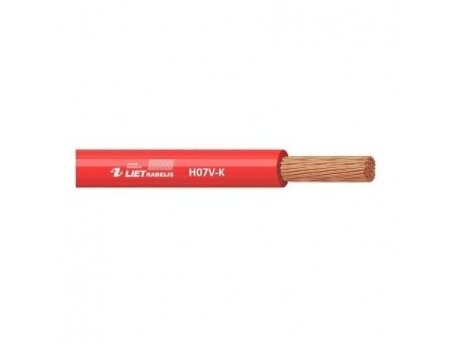

Vienagyslis lankstus varinis laidas | 35 mm² | 450/750 V | raudonas | PVC izoliacija | Lietkabelis H07V-K 35

Vienagyslis lankstus varinis laidas | 35 mm² | 450/750 V | raudonas | PVC izoliacija | Lietkabelis H07V-K 35

H07V-K 35 – vienagyslis lankstus varinis laidas su PVC izoliacija, 35 mm² skerspjūviu ir nominalia įtampa 450/750 V, raudonos spalvos. Skirtas fiksuotai elektros instaliacijai, klojant izoliaciniuose vamzdžiuose ar kanaluose, bei vidutinio ir didelio galingumo įrenginių, prietaisų valdymo ir kontrolės elektrinių schemų montavimui. Parduodamas metrais, kaina nurodyta už 1 m, minimalus užsakymo kiekis – 10 m.

Pagrindinė mintis:
Kai reikia pajungti galingą vartotoją ar sumontuoti valdymo skydo vidines jungtis, plonesnis laidas tiesiog netenka pralaidumo, o standus vienagyslis kabelis nesulenda ankštoje skydo erdvėje. H07V-K 35 sprendžia šį konfliktą: 35 mm² varinė gysla, suvyta iš atkaitintų vario vielų pluošto, perduoda didelę srovę, o pati liauna lieka pakankamai lanksti, kad ją būtų galima kloti vamzdyje ar sulenkti skydo viduje be papildomų sujungimų. Standartizuota 450/750 V izoliacijos klasė leidžia naudoti laidą tiek galios tiekimo, tiek valdymo bei kontrolės grandinėse be atskiro derinimo prie kiekvienos paskirties.

Kuo naudingas H07V-K 35?
Jis leidžia vienu laidu perduoti didelę galią ir kartu patogiai jį kloti sudėtingoje trasoje – skirtingai nei standžios vienavielės gyslos. Raudona izoliacijos spalva palengvina fazių ar grandinių atskyrimą skyduose su keliais laidais, o 35 mm² skerspjūvis leidžia dengti vidutinio ir didelio galingumo įrenginių, mechanizmų bei automatizavimo sistemų poreikius vienu kabeliu.

• Fiksuotos instaliacijos montavimas – skirtas kloti izoliaciniuose vamzdžiuose ar kanaluose pastato viduje.
• Valdymo ir kontrolės schemų pajungimas – tinka automatikos ir valdymo grandinių sujungimams skyduose.
• Vidutinio ir didelio galingumo tiekimas – 35 mm² skerspjūvis dengia įrenginių ir prietaisų maitinimo poreikius.
• Patogus montavimas ankštose vietose – aukštas lankstumas leidžia lenkti laidą sudėtingoje trasoje be papildomų sujungimų.
• Atsparumas temperatūrų svyravimams – izoliacija tinkama nuo -30 °C iki +70 °C ir trumpam atlaiko trumpojo jungimo apkrovas.
• Patikrinta izoliacijos elektrinė stiprumo riba – 2,5 kV bandymo įtampa užtikrina saugų darbą prie 450/750 V nominalo.

• Elektros paskirstymo skydai ir dėžės.
• Pastatų vidaus instaliacijos.
• Pramonės įrangos ir mechanizmų pajungimas.
• Automatizavimo ir valdymo sistemų elektros instaliacijos.
• Skydų vidinių jungčių montavimas.
• Fiksuota instaliacija, klojant ant paviršių sumontuotuose ar pritvirtintuose izoliaciniuose vamzdžiuose ar panašiose sandariose sistemose.

Statant naują gamybinį pastatą, nuo įvadinio elektros skydo iki galingo mechanizmo paskirstymo dėžutės reikia nutiesti apie 24 m trasą PVC vamzdyje po grindimis. Užsakius H07V-K 35 reikiamu 24 m kiekiu (viršijančiu 10 m minimumą), laidas klojamas vamzdyje visame ilgyje; -30…+70 °C eksploatavimo diapazonas leidžia jį naudoti tiek šildomoje gamybos zonoje, tiek nešildomame techniniame koridoriuje, o 450/750 V izoliacija saugiai atlaiko pajungimą prie 400 V paskirstymo skydo.

• Montuokite tik izoliaciniuose vamzdžiuose, kanaluose ar panašiose uždarose sistemose – laidas neskirtas atviram lauko klojimui.
• Montavimo darbus atlikite aplinkos temperatūroje nuo -5 °C iki +40 °C – žemesnėje temperatūroje PVC izoliacija lenkiant gali sutrūkinėti.
• Neviršykite +70 °C nuolatinės darbinės temperatūros aplink laidą įrengimo vietoje.
• Naudokite raudoną spalvą sistemingai vienai fazei ar funkcijai žymėti, kad instaliacija liktų aiškiai atpažįstama.
• Prieš pajungdami prie galios šaltinio patikrinkite, ar sujungimai gnybtuose atitinka 450/750 V nominalią įtampą ir yra tinkamai izoliuoti.
• Užsakykite tikslų reikiamą ilgį, atsižvelgdami į minimalų 10 m užsakymo kiekį, kad išvengtumėte perteklinių atraižų.

Greitas pasirinkimo gidas

Koks šio laido skerspjūvis ir įtampa?
35,0 mm² varinė gysla, nominali įtampa 450/750 V.

Ar tinka montuoti lauke?
Ne tiesiogiai – reikalingas izoliacinis vamzdis, kanalas ar panaši uždara apsauginė sistema.

Koks minimalus užsakymo kiekis?
10 m; kaina nurodyta už 1 m.

Kokioje temperatūroje galima eksploatuoti ir montuoti?
Eksploatuoti – nuo -30 °C iki +70 °C, montuoti – nuo -5 °C iki +40 °C.

Kokios spalvos laidas?
Raudonas.

Kokiems standartams jis atitinka?
IEC 60227 ir LST EN 60227.

Vienagyslis lankstus varinis laidas | 35 mm²

H07V-K 35 – vienagyslis lankstus varinis laidas su PVC izoliacija, 35 mm² skerspjūviu ir 450/750 V nominalia įtampa, raudonos spalvos. Skirtas fiksuotai instaliacijai izoliaciniuose vamzdžiuose bei vidutinio ir didelio galingumo įrenginių, valdymo ir kontrolės grandinėms. Parduodamas metrais, kaina nurodyta už 1 m, minimalus užsakymo kiekis – 10 m.
